在户外测绘、车载定位、无人设备导航、资产追踪等诸多工程场景里,卫星定位模块是获取位置基准信息的核心感知部件,本次建模的NEO-6M定位模块,是目前嵌入式定位方案里应用覆盖面极广的一款成熟器件,建模过程完全围绕实际硬件的物理特性与安装适配需求展开,没有做多余的艺术化修饰,所有结构特征都对应量产实物的真实状态。

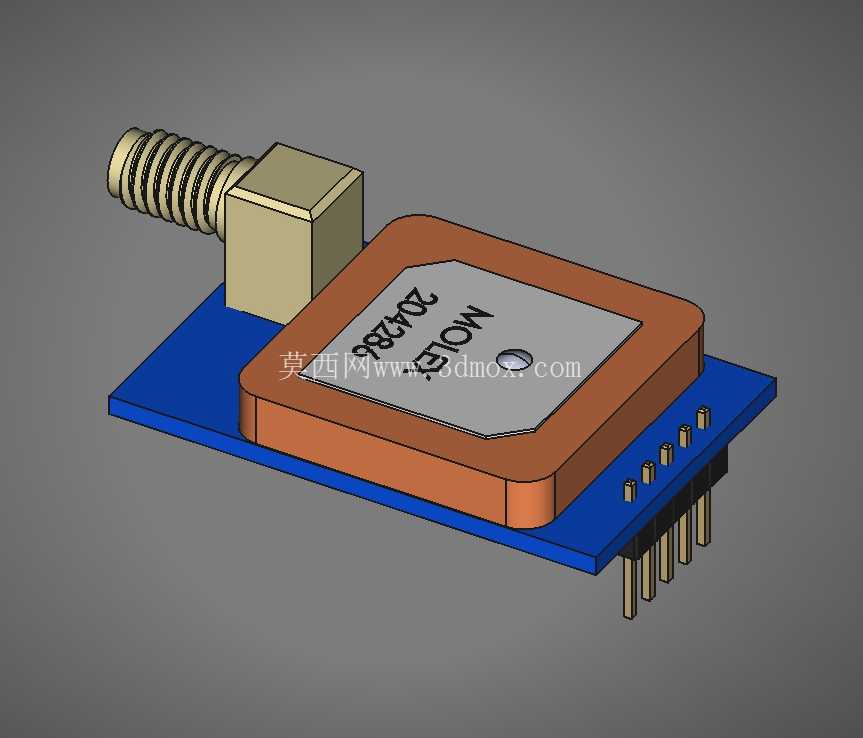

做嵌入式定位类项目的结构设计时,很多工程师容易忽略模块的安装边界与外围器件的干涉问题,不少人直接参考 datasheet 上的二维尺寸画结构,最后打样回来才发现陶瓷天线的突出高度、排针的焊接余量、模块屏蔽罩的圆角过渡都和实际硬件有偏差,要么装上去顶到外壳内壁,要么排针焊接后和下方的PCB走线距离不足留下短路隐患。这次建模首先还原了模块核心的陶瓷天线部分,这部分是定位信号接收的核心,实际使用中不能被金属材质遮挡,建模时特意保留了天线表层的介质层厚度特征,以及天线和下方主控PCB板的层叠间隙,这个间隙在很多简化模型里被直接忽略,但实际做结构限位时,这个间隙决定了缓冲泡棉的粘贴厚度,要是泡棉太厚压到天线介质层,轻则导致信号接收灵敏度下降,重则会把陶瓷天线压裂造成模块直接报废。
模块主体的屏蔽罩部分,建模时还原了侧边的冲压卡扣特征,量产的NEO-6M模块都是通过金属屏蔽罩把核心的射频芯片、基带处理电路完全罩住,一方面是隔绝外界的电磁干扰,毕竟嵌入式设备里往往集成了电机驱动、开关电源这类强电磁干扰源,没有屏蔽罩的话定位信号很容易被杂波淹没,另一方面屏蔽罩的卡扣结构也是结构固定的一部分,做外壳卡槽设计时可以直接卡住屏蔽罩的侧边,不用额外打螺丝固定,能节省不少PCB板上的安装空间。建模时没有把屏蔽罩做成光滑的整面方块,而是还原了表面的细微冲压纹理和侧边的卡扣缺口,这些细节在做热仿真的时候也有实际意义,屏蔽罩表面的不平整结构会影响表面的空气对流效率,模块长时间工作时核心芯片的热量会通过屏蔽罩散出,要是外壳和屏蔽罩完全贴死没有留对流间隙,高温环境下很容易出现定位漂移甚至丢星的情况。

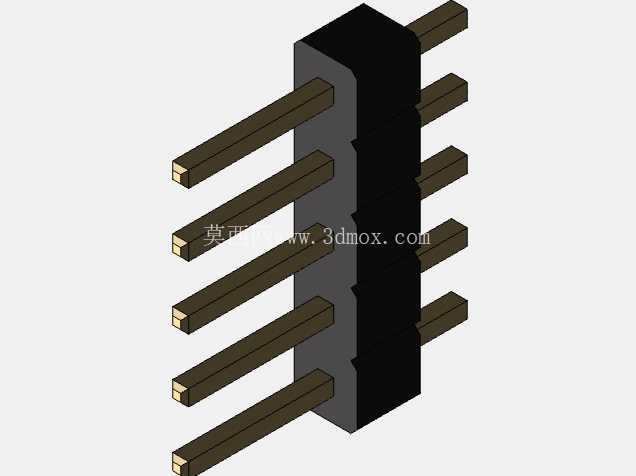

接口部分的建模完全匹配常用的2.54mm间距排针配置,还原了排针的实际针脚长度和塑料基座的尺寸,很多人做结构时只算排针露出PCB的长度,忽略了塑料基座本身的高度,导致设计的排针避让孔深度不够,模块插上去之后被基座顶住没法完全到位。这次建模特意把排针的焊接端也做了还原,也就是PCB背面露出的焊针长度,这部分尺寸决定了模块下方需要预留的焊接安全高度,要是把模块直接贴在另一块主控板上安装,背面的焊针很容易扎到主控板的表层走线,所以实际设计安装结构时,要么在模块和主控板之间预留至少2mm的绝缘间隙,要么给排针焊接端套上绝缘热缩管,这些细节都能从模型上直接量取尺寸,不用再拿着实物反复测量。
从功能适配的角度来说,这个模块的建模同时考虑了适配51单片机和STM32单片机的安装场景,不管是做入门级的定位实验板,还是做工业级的定位终端,模块的安装孔位都做了还原,四个边角的安装孔是标准的M2螺丝孔位,孔位周围的露铜区域也做了建模体现,实际打样PCB时这部分露铜是接地处理的,一方面可以固定模块,另一方面安装螺丝拧上之后能把屏蔽罩和系统地连通,进一步提升抗干扰能力。很多新手设计时把安装孔做成非金属化孔,最后装完发现屏蔽罩没有接地,模块在靠近电机这类干扰源的时候根本没法正常定位,这也是实际工程里踩过很多次的坑。
另外建模时也还原了模块板载的状态指示灯位置,这个指示灯在模块未定位时是闪烁状态,定位成功之后会变成常亮或者按固定频率闪烁,结构设计时要在对应的外壳位置预留导光孔,不用额外加导光柱也能直接看到模块的工作状态,导光孔的位置不能偏移太多,不然从外壳外面看不到灯光指示,后期调试的时候还要拆外壳看状态,非常影响调试效率。还有模块板载的备份电池位置,建模时也做了还原,这个电池是给星历数据做掉电保存的,有了备份电池之后模块下次上电时能快速搜星定位,不用每次冷启动花几十秒等待搜星,电池的高度比屏蔽罩略低一点,设计外壳时不用特意给电池留额外的凸起空间,只要保证屏蔽罩的预留高度足够,电池部分就不会出现干涉。
实际项目里选用这个模块的时候,除了尺寸安装的问题,还要注意天线的朝向,陶瓷天线的正面要朝上对着天空,不能朝下对着PCB板,建模时特意在天线表面做了细微的标识特征,方便装配时识别正反面,不少工厂装配时把模块装反,最后整批设备定位异常,排查起来要耗费大量精力。整个模型的所有尺寸都和量产实物保持一致,不管是做结构干涉检查,还是做整机的装配模拟,都能直接调用,不用再反复核对二维图纸的尺寸公差,能减少很多前期设计的重复工作。
