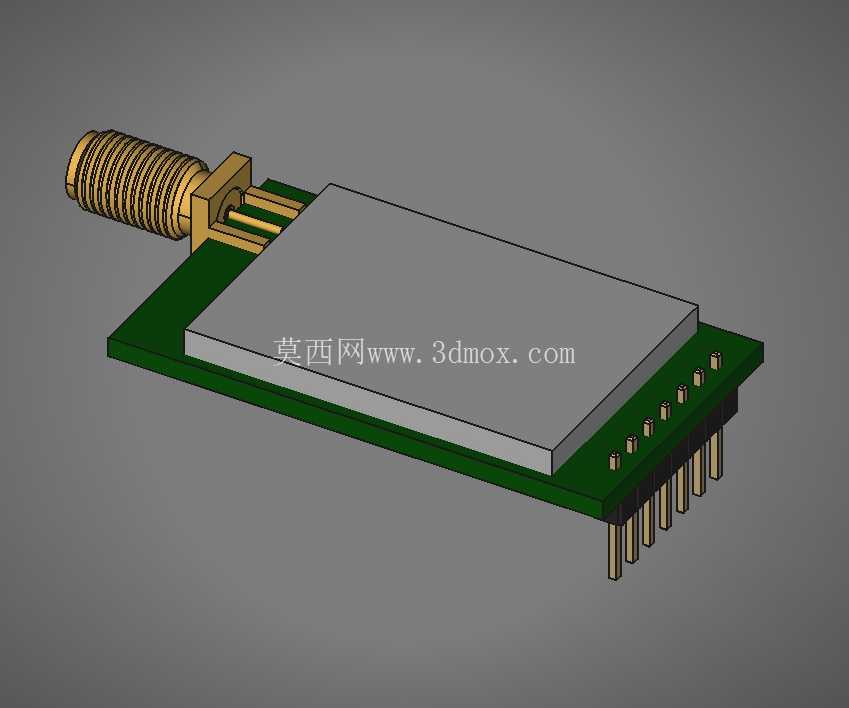

Ebyte E32 900T30D无线串口射频模块

　　在工业现场数据采集、智慧农业墒情监测、老旧厂区设备改造这类布线成本高、设备分布零散的场景里，无线串口模块是替代传统RS485有线布线的核心部件，E32-900T30D这类基于SX1276射频芯片的模组，凭借LoRa调制的强抗干扰能力，能在复杂电磁环境、遮挡较多的厂区或户外区域实现稳定的串口数据透传，解决有线部署施工难度大、后期维护成本高的痛点。从结构设计角度看，这款模组采用PCB板载加侧边SMA天线座的布局，板体采用标准直插排针引出接口，排针间距遵循通用2.54mm间距标准，能直接适配市面常见的面包板、转接板以及用户自行设计的底板，不需要额外定制转接结构，降低了硬件集成的结构适配成本。

　　模组的核心射频电路区域做了完整的金属屏蔽罩覆盖，屏蔽罩采用冲压成型的马口铁材质，通过回流焊固定在PCB对应焊盘上，既可以隔绝板上电源电路、数字电路对射频前端的电磁干扰，也能避免外部强电磁信号影响射频接收灵敏度，屏蔽罩的高度控制在3mm以内，不会额外增加模组整体的堆叠高度，适配对安装空间厚度有严格限制的嵌入式设备集成场景。侧边的天线座采用卧式SMA接头设计，接头本体通过金属固定脚与PCB接地层充分连接，保证天线接地性能的同时，将天线引出方向设置为板体侧边平行方向，相比立式天线座能大幅降低模组整体的垂直安装高度，在安装到设备内部时，不需要为天线预留过高的垂直空间，天线可以顺着设备外壳侧壁布置，适配紧凑型壳体的内部布局需求。

　　板载的排针采用直插式设计，一共引出8个引脚，涵盖电源输入、串口收发、配置引脚、复位引脚等所有功能接口，排针长度采用标准7mm直插规格，既可以采用波峰焊直接焊接在用户底板上，也可以搭配对应间距的排座实现插拔式安装，方便后期维护更换模组，不需要反复焊接损伤PCB焊盘。从安装边界来看，这款模组的PCB本体长宽尺寸控制在较小范围内，板体边缘没有突出的结构件，除侧边天线座外其余区域均为平整PCB边缘，用户在设计底板安装孔位或者壳体限位结构时，只需要预留出天线座的突出长度以及排针的焊接空间即可，不需要额外预留避让结构，整体安装占用空间非常紧凑。在实际功能层面，这款模组支持UART串口透明传输，不需要用户编写复杂的射频驱动代码，只需要通过配套的配置工具设置对应的串口波特率、射频频率、发射功率参数，即可实现两个模组之间的点对点无线数据传输，也可以组建成星型网络实现一个中心点对多个远端节点的数据采集，适配不同规模的无线通讯组网需求。射频前端的匹配电路经过阻抗优化，配合外接的高增益弹簧天线，能在视距条件下实现较长距离的稳定通讯，在有墙体、设备遮挡的复杂环境下，也能保持比普通FSK模组更强的穿透能力，减少通讯丢包率。

　　从结构设计的细节考量，模组的PCB采用FR-4材质，板厚1.6mm，符合常规消费级及工业级电路板的工艺标准，板上元器件布局遵循射频电路设计规范，射频走线做了50欧姆阻抗控制，电源引脚附近布置了不同容值的去耦电容，减少电源纹波对射频电路的影响，所有贴片元器件均采用回流焊工艺焊接，焊点可靠性高，能适应工业场景下的宽温工作环境，不会因为温度变化出现元器件虚焊脱落的问题。在集成到终端设备时，结构工程师只需要注意将模组的天线区域尽量远离设备内部的开关电源、大功率电机等强干扰源，天线周围不要布置大面积的金属遮挡件，即可保证模组的通讯性能达到设计指标，不需要额外做复杂的电磁屏蔽结构，进一步降低整体设备的结构设计复杂度。
