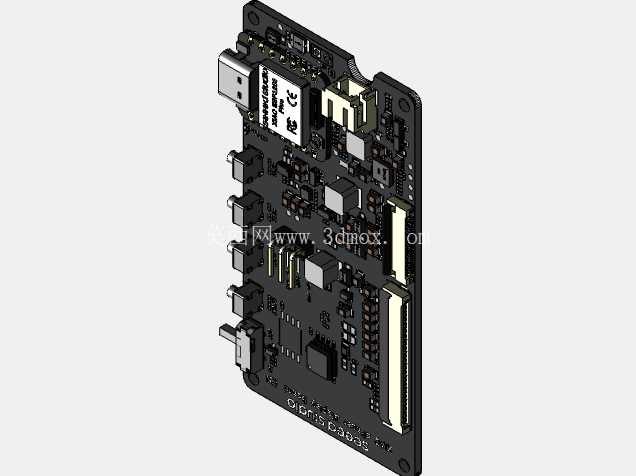

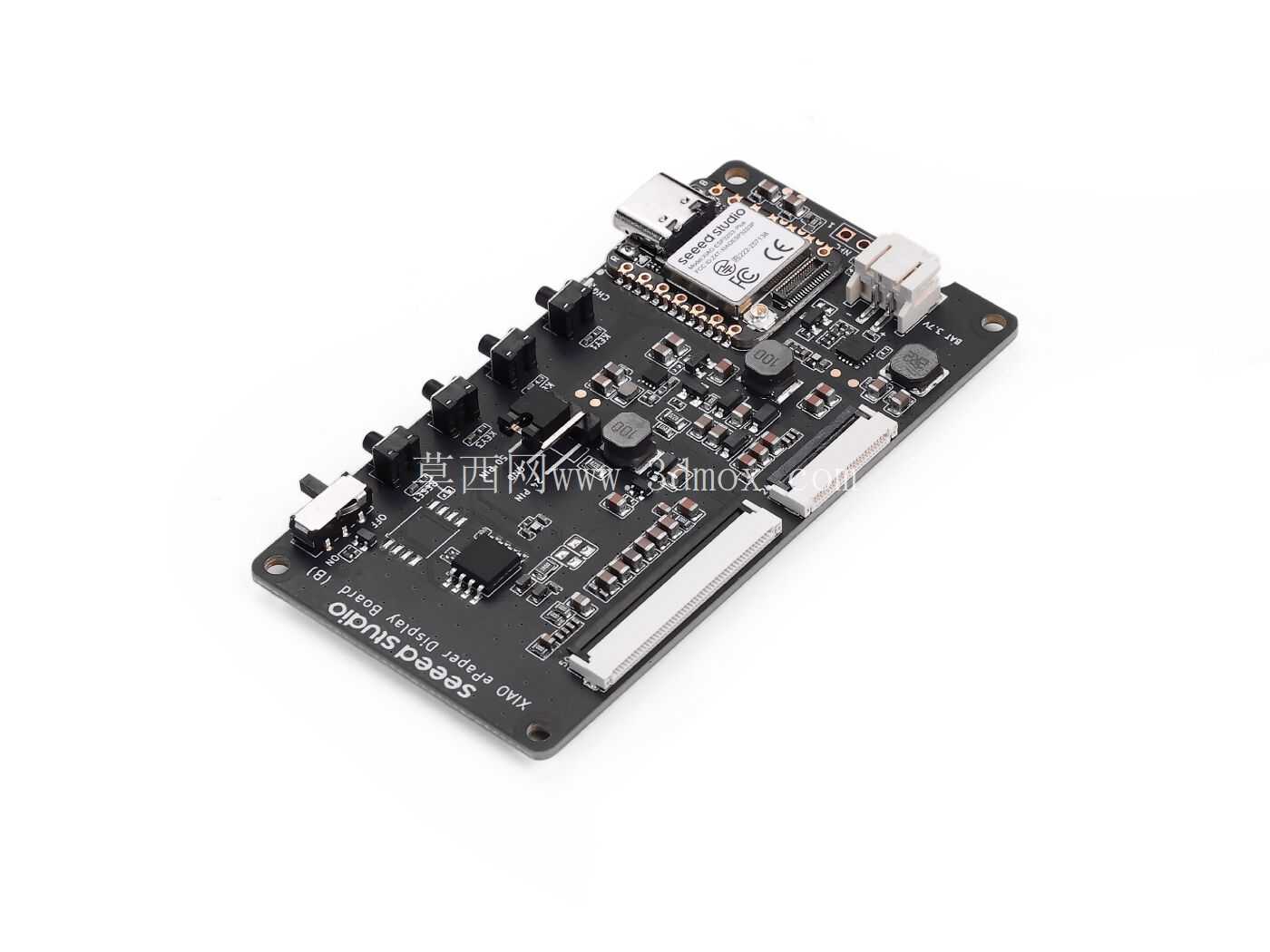

基于ESP32-S3的XIAO电子纸显示板结构设计

　　在低功耗物联网终端的结构设计工作中，电子纸显示类载板的适配一直是便携信息展示类项目的核心环节，这款基于XIAO ESP32-S3 Plus核心的EE04显示板，从结构适配到功能集成的设计逻辑，完全贴合低功耗离线展示场景的实际安装与使用需求。从实际落地的场景来看，这类显示板主要面向无需高频刷新的信息展示终端，比如仓储区域的物料数字标牌、产线工位的电子标签、户外便携的环境信息展示板，这类场景共同的需求是供电续航长、安装适配性强、外围接线少，设计阶段就围绕这些核心需求做了结构层面的整合。首先看接口与安装的边界设计，板载预留了适配24针与50针规格电子纸显示屏的FPC连接座，两种针脚规格的屏座在PCB布局时做了防呆对位设计，安装时无需额外转接板就能直接匹配对应针数的电子纸屏，屏座的焊接高度控制在1.2mm，贴装后屏幕与载板的贴合间隙控制在0.3mm以内，既避免了组装时屏体与板上元件的硬接触，也能减少整体装配后的厚度，满足便携设备的薄型化需求。

　　供电部分的结构设计做了针对性整合，板载集成了JST 2.0mm规格的电池接口，接口位置布置在板边侧方，避开屏幕安装的覆盖区域，外接锂电池时接线不会与屏体安装产生干涉；同时板载布置了电源开关，开关的按键帽突出PCB板面1.5mm，装配外壳后按键的按压行程刚好匹配常规外壳开孔的深度，不会出现按键卡滞或者按压无响应的问题。内置充电IC的布局做了散热考量，充电芯片布置在板边无元件遮挡的区域，背面不布置高大元件，充电过程中的热量可以通过PCB铜箔快速散出，不会因为局部积温影响核心主控的运行稳定性。

　　人机交互的按键布局也遵循实际操作的便利性，复位按钮布置在板载靠近JST电池接口的一侧，三个用户按键沿板边等距排列，按键的按压力度统一设计为160gf，操作时的反馈清晰，同时按键位置避开了手持时的误触区域，单手握持设备时不会误碰到功能按键。PCB的外形尺寸做了安装孔位的标准化设计，四个角预留了M2规格的安装孔，孔位距离板边的距离统一为3mm，不管是安装到标准的塑料外壳内，还是直接通过铜柱固定到设备框架上，都能匹配常规的安装孔距，不需要额外做转接支架。板载的核心主控模块采用焊盘贴装的方式固定，模块的天线区域做了净空处理，净空区域内不布置任何金属元件，保证WiFi与蓝牙信号的传输强度，不会因为板上元件的遮挡导致信号衰减。

　　从设计思路上看，这款载板没有做冗余的功能扩展，所有元件布局都围绕电子纸驱动、低功耗运行、便携安装三个核心目标，元件选型全部采用贴片封装，整板没有直插元件，SMT贴片加工时可以一次性完成所有元件的焊接，减少后续组装的工序。在实际选型适配时，需要注意板上元件的最高高度为4.2mm，是板载的接插件部分，设计配套外壳时内部净空高度需要预留至少4.5mm的空间，避免外壳压迫元件导致短路；屏幕安装区域的定位柱需要对应屏体的安装孔位，与载板安装孔保持同轴度公差在0.1mm以内，保证装配后屏体不会出现偏移。另外板载的FPC屏座采用翻盖式锁紧结构，组装FPC排线时需要将翻盖完全打开后插入排线再压合锁紧，不能直接硬插排线避免损坏屏座触针，这部分在结构设计的装配说明里需要做明确标注，减少组装过程中的零件损坏率。对于低功耗项目的适配来说，整板的静态功耗控制在微安级别，配合电子纸屏仅在刷新时耗电的特性，单节1000mAh的锂电池就可以支撑数月的运行时长，完全脱离外部供电的场景下也能长期工作，这也是这类载板在离线信息展示场景中被广泛应用的核心原因。
