带B100K标识卧式旋转电位器结构设计

在各类电子设备的信号调节、参数校准场景中，旋转电位器是极为常用的被动电子元件，小到手持音频设备的音量调节，大到工业控制柜的参数整定、测试仪器的量程切换，都能见到这类元件的身影。这次完成的这款卧式带螺纹安装座的旋转电位器，在建模阶段优先考虑了实际装机的适配性，没有做过度的外观美化，所有结构尺寸都参考了市面通用B100K规格电位器的实测参数，能直接用于设备结构装配的干涉检查、面板开孔定位等设计环节。

从功能特性来看，这款电位器属于单联碳膜旋转电位器，标称阻值100KΩ，线性调节特性，轴柄采用滚花设计，既可以直接用手拧动调节，也可以配套适配的塑料旋钮使用，轴身根部带六角螺纹安装座，搭配配套的螺母和垫片就能直接固定在设备面板上，安装方式简单可靠，适合面板厚度1-5mm的各类设备外壳。引脚采用直插式设计，间距符合通用PCB板的焊盘孔位标准，既可以手工焊接在电路板上，也能适配波峰焊的批量生产工艺，引脚长度预留了常规板厚的焊接余量，不会出现引脚过短无法透焊、过长触碰其他元件的问题。

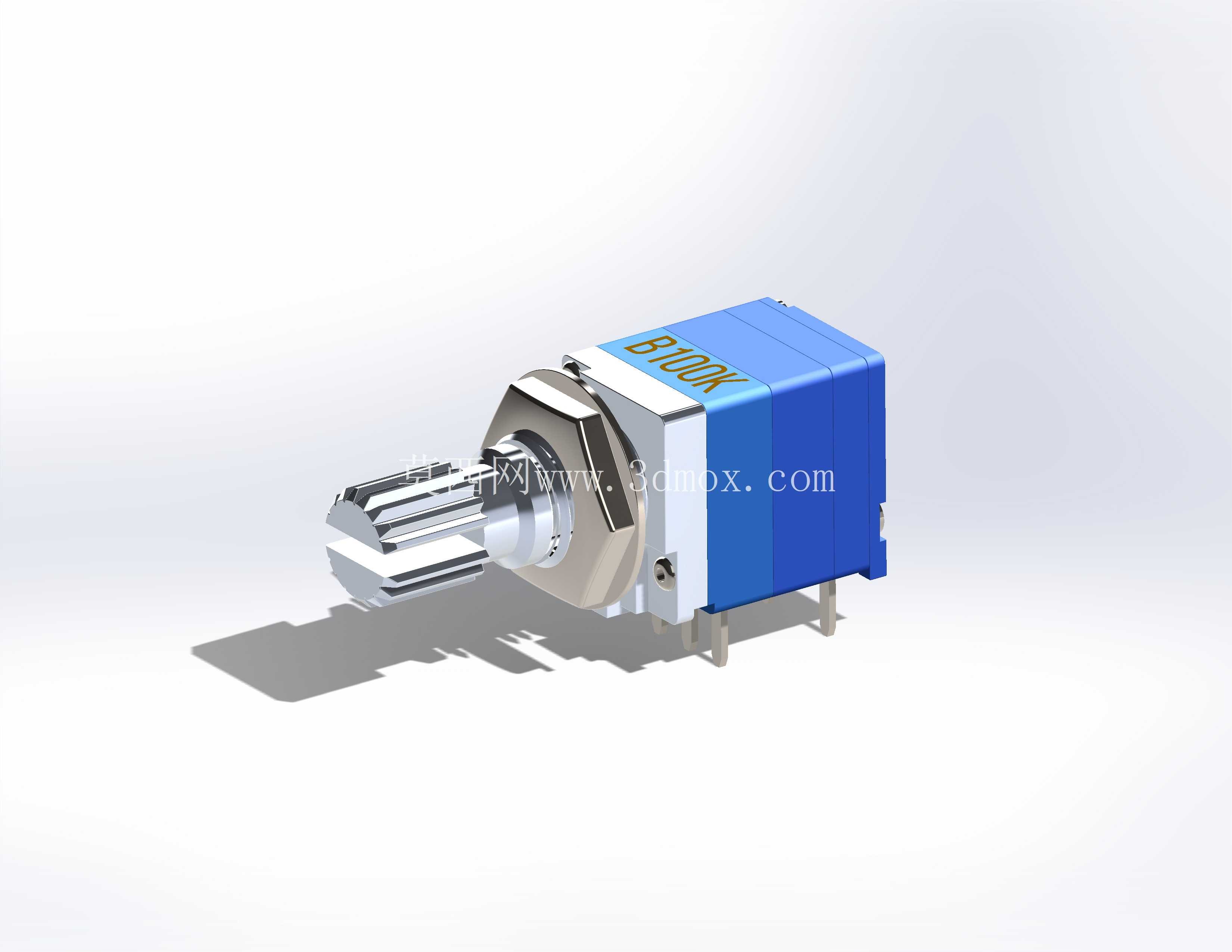

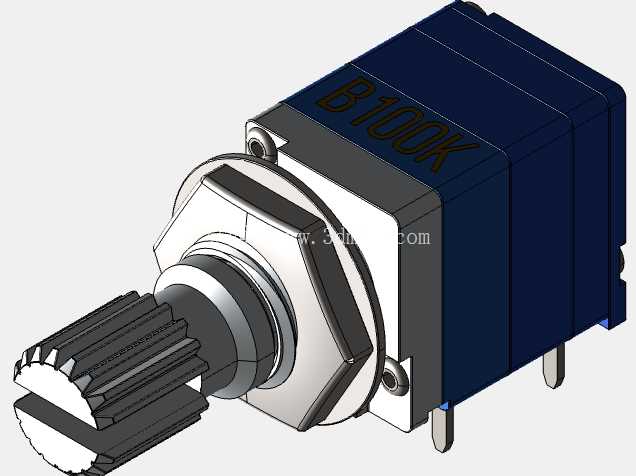

建模过程中没有简化核心的装配结构，电位器的外壳部分做了分件处理，蓝色的绝缘塑壳和金属安装座的配合间隙、轴柄的转动行程都做了还原，轴柄可以模拟0-300度左右的旋转调节范围，和实际产品的转动角度一致，不会出现360度无限制转动的错误结构。塑壳侧面的定位凸台也做了还原，这个结构是用来在PCB安装时做限位，避免焊接时电位器本体转动导致引脚受力断裂，很多新手建模时容易忽略这个小结构，实际装机时就会出现装配干涉或者固定不牢的问题。

从安装边界来看，这款电位器的总长度从轴柄顶端到引脚末端控制在常规卧式安装的尺寸范围内，安装座的螺纹直径为标准M7规格，面板开孔只需要开直径7.2mm的圆孔就能顺利装入，六角固定座的对边尺寸为8mm，面板上不需要额外做防转卡槽，靠螺母锁紧就能提供足够的固定扭矩，调节旋钮时不会出现本体跟转的情况。引脚部分的伸出长度为3mm，焊盘直径建议设置为1.8mm，相邻引脚中心距为2.5mm，符合通用电子元件的引脚间距标准，不需要单独定制PCB封装。

在实际设备选型中，这类电位器常被用在通讯设备的增益调节、音频设备的音量音调控制、电源设备的电压电流微调、工控板卡的参数校准等场景，卧式安装的结构相比立式电位器更适合内部空间紧凑、面板到PCB板距离较短的设备，不会因为轴柄过长占用过多内部空间，也能避免设备运输过程中轴柄受外力碰撞导致的本体损坏。建模时特意还原了轴柄和金属基座之间的阻尼结构间隙，虽然是三维模型，但在做装配动画演示时，可以直观展示电位器的调节动作，方便给非结构专业的电气工程师讲解安装方式，也能用于产品说明书的配图制作。

很多工程师在做设备结构设计时，往往会忽略这类小型电子元件的精确建模，随便找个近似尺寸的模型代替，最后打样时才发现面板开孔不对、引脚和其他元件干涉、旋钮突出面板高度不符合设计要求等问题，反而耽误项目进度。这款电位器模型的所有配合尺寸都经过实际样品核对，螺纹规格、轴柄直径、安装座厚度、引脚位置都和市售常规B100K卧式电位器完全一致，导入装配体后可以直接用来做干涉检查、面板开孔定位、旋钮匹配设计，不需要再反复核对尺寸修改模型。塑壳部分的倒角、金属件的边缘处理都按照实际产品的工艺做了还原，金属基座的冲压边角、塑壳的注塑脱模斜度都没有省略，做渲染效果图时也能呈现足够真实的质感，不会出现模型过于失真的问题。
