盘式旋转阻尼缓冲结构三维数模

在各类需要平缓启闭、缓冲减速的机械结构场景里，盘式旋转阻尼器是应用频次极高的被动缓冲元件，小到消费电子的翻盖结构、家具五金的开合组件，大到小型自动化设备的翻盖检修门、通讯设备的舱门启闭结构，都能见到这类元件的身影。不同于轴向作用的液压缓冲杆，盘式旋转阻尼器直接围绕回转轴提供阻尼扭矩，不需要额外的传动转换结构，安装占用的轴向空间极小，非常适合布局紧凑、回转角度有限的铰接场景。

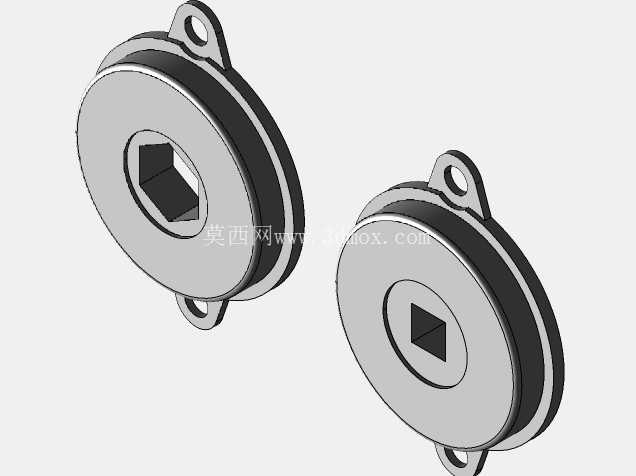

从结构设计逻辑来看，这款盘式阻尼器采用薄型圆盘式壳体布局，整体外壳为带安装凸耳的圆盘结构，两个对称布置的带孔凸耳直接集成在壳体外缘，安装时不需要额外设计夹持固定座，仅需通过两个紧固件穿过凸耳孔即可完成壳体的完全固定，避免阻尼工作时壳体跟转。核心阻尼作用部分封装在圆盘壳体内部，输入端采用8*8mm的方孔结构作为扭矩输入接口，这种方孔配合形式相比平键连接，不存在键侧间隙，传动过程中无空程，阻尼响应滞后量极小，同时方孔的加工难度低，对应的输出轴加工成本也更低，非常适合小扭矩范围内的扭矩传递场景。

尺寸边界上，这款阻尼器整体直径控制在48.5mm，整体厚度仅11mm，属于薄型安装的阻尼元件，在做结构布局时，仅需要在铰接位置预留直径50mm、厚度12mm的安装空间即可，不会过多占用设备内部的布局空间。安装凸耳的位置对称分布在圆盘外缘，两个安装孔的中心距经过优化，固定后受力均匀，长期往复回转工作时不会出现单侧受力导致的壳体偏磨问题。阻尼扭矩覆盖0.5-2.5NM的区间，这个扭矩范围刚好适配大部分小型翻盖、回转盖板的自重缓冲需求，不需要额外搭配弹簧或者其他辅助缓冲元件，就能实现启闭过程的匀速平缓动作，避免结构快速闭合产生的撞击异响、部件磕碰损坏问题。

实际选型应用时，需要注意输入端方孔的配合公差，方孔与输出方轴的配合建议采用小间隙配合，间隙过大会导致回转初始阶段存在空行程，阻尼介入存在明显的段落感，影响缓冲手感；间隙过小则会导致装配难度提升，长期工作时热胀冷缩可能出现卡滞问题。壳体安装时，两个固定凸耳的紧固件需要采用相同的锁紧扭矩，避免壳体受 uneven 压紧力导致内部阻尼腔变形，影响阻尼扭矩的输出稳定性。不同于单向阻尼结构，这款盘式阻尼器为双向阻尼作用形式，正反向回转时都能提供稳定的阻尼扭矩，既可以用于上翻式盖板的缓降，也可以用于水平回转结构的减速缓冲，适用场景更加宽泛。

从建模细节来看，数模完整还原了壳体的分层结构、安装凸耳的倒角细节、方孔的棱角特征，所有配合面的尺寸公差都按照实际加工要求做了预留，导入装配环境后可以直接做干涉检查、安装位置模拟，不需要额外对模型做修复处理。内部阻尼腔的密封结构也在数模中做了体现，壳体的压合边位置做了卷边封装的特征还原，能够直观展示阻尼器的装配逻辑，对于做整机结构设计的工程师来说，可以直接参考这个模型的安装尺寸做配套的结构设计，减少选型测绘的工作量。

在长期工作可靠性层面，这种盘式阻尼器的内部阻尼介质采用粘性阻尼脂，不存在液压阻尼的漏油风险，工作温度范围宽，在常规的工业环境、室内消费类产品使用场景下，阻尼扭矩的衰减率极低，能够保证数万次往复回转后依然保持稳定的缓冲效果。相比齿轮式阻尼结构，盘式阻尼器没有齿轮啮合的背隙问题，回转过程全程阻尼连续，不会出现顿挫感，对于需要平缓操作手感的场景，比如小型设备的操作面板翻盖、精密仪器的舱门启闭，这类阻尼器的使用体验要优于其他结构形式的缓冲元件。
