户外便携柴用火箭炉结构设计

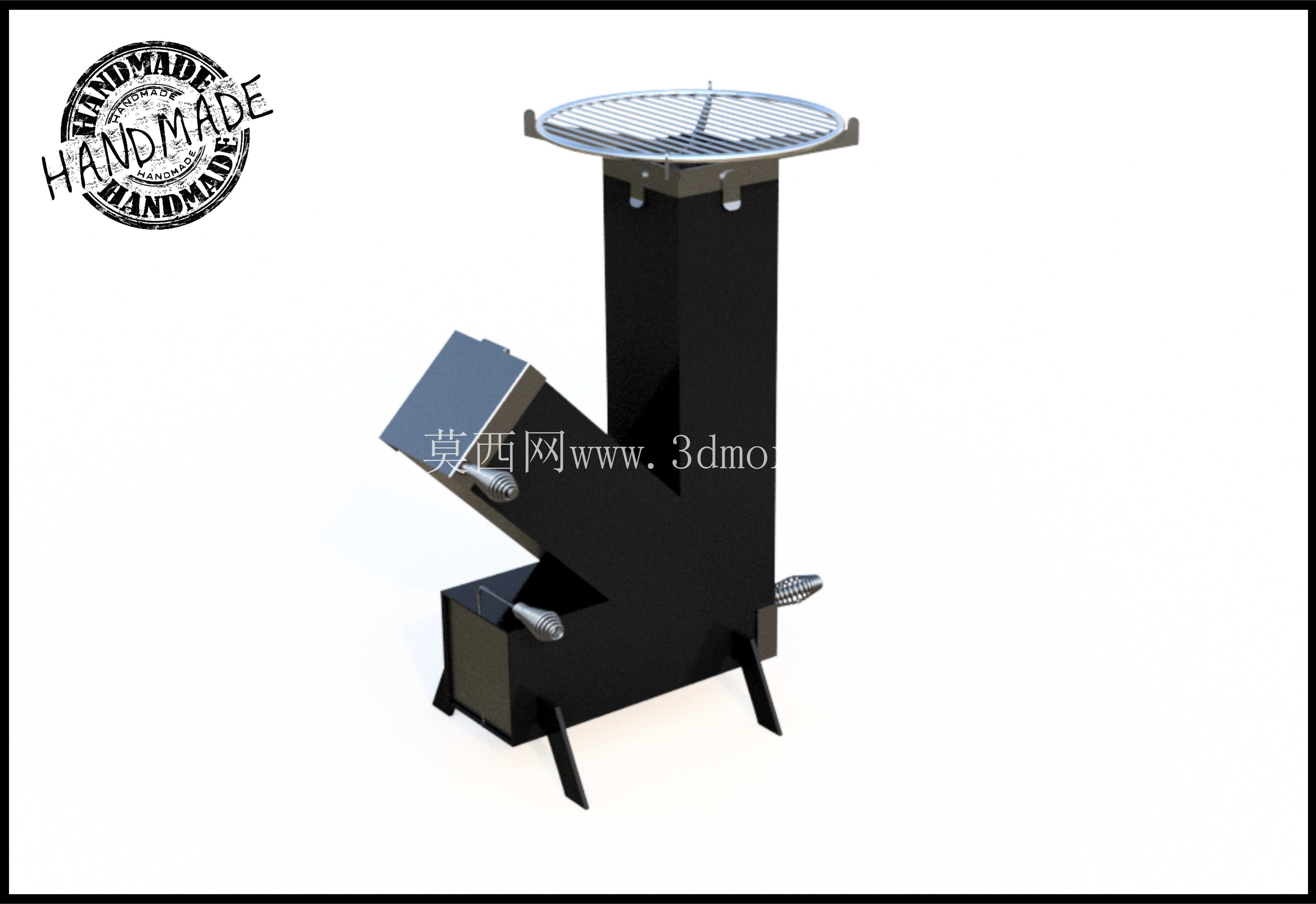

这款火箭炉的结构设计完全围绕户外无电力场景的热效率需求展开，整体采用立式L型风道结构，核心燃烧腔为垂直矩形截面，侧部斜向设置进料通道，进料通道与垂直燃烧腔的夹角控制在35度左右，这个角度是经过多次热流仿真验证的，既可以保证木柴依靠自重持续向燃烧区滑移送料，又能避免进料口出现倒烟、漏火的问题。顶部设置圆形格栅式炉架，格栅采用等距扁钢焊接结构，既可以承托不同直径的锅具、烤盘，也能让燃烧产生的火焰直接穿过格栅接触炊具底部，减少热传导损耗。炉体底部设置三个倾斜式支撑脚，支撑脚与炉体主结构采用螺栓铰接，非使用状态下可以向内折叠贴合炉壁，收纳后整体占用空间仅为展开状态的40%，方便放入户外背包、车载储物箱携带。

从实际应用场景来看，这款炉具适配徒步露营、野外作业、庭院休闲烧烤、应急灾备等多种场景，不需要配套专用燃料，随处可得的干木柴、树枝、生物质压块都可以作为燃料使用，燃烧过程中利用垂直风道的烟囱效应形成二次进风，在燃烧腔上部形成高温涡流区，让木柴挥发的可燃气体充分燃烧，既减少了黑烟排放，也能将热效率提升至普通开放式柴火炉的2倍以上，烧开一升常温清水仅需要8分钟左右，完全满足户外快速烹饪、冬季局部取暖的需求。

结构设计上，炉体外壳采用2mm厚冷轧钢板折弯焊接成型，内外层之间预留10mm的空气隔热层，避免炉体外壳温度过高造成烫伤，同时减少热量向非工作方向的散失。进料口处设置可翻转的挡风挡板，大风环境下可以闭合挡板减少横向气流对燃烧区的干扰，挡板上预留的通风孔可以保证进料通道的进风量，维持燃烧所需的氧气供给。炉体下部设置抽拉式灰斗，燃烧产生的灰烬会直接落入灰斗内，使用结束后可以抽出灰斗倾倒灰烬，不需要整体挪动炉体，清理维护十分便捷。炉体侧部还预留了两个金属弹簧式阻尼卡位，用来固定折叠后的支撑脚，避免运输过程中支撑脚晃动产生异响或磕碰变形。

安装使用时，只需要将三个支撑脚向外翻开至卡位锁定，放置在平整的硬质地面上即可，若在松软泥土地面使用，可以在支撑脚底部垫上平整石块增大接触面积，避免炉体承重下沉倾斜。进料时需要将木柴截断至15cm以内的长度，从侧部斜向进料口送入，木柴前端伸入燃烧腔中部即可，不需要完全推入，依靠燃烧过程中木柴的碳化消耗会自动向内进给，不需要频繁拨料。顶部炉架的承重上限为15kg，可以同时放置大容量汤锅搭配煎烤盘使用，满足3-5人的户外烹饪需求。燃烧过程中若需要调节火力大小，可以通过调整进料口挡板的开合角度控制进风量，挡板全开时进风量最大，火力最猛适合爆炒、快速烧水，挡板半开时进风量减小，火力平缓适合慢炖、保温。

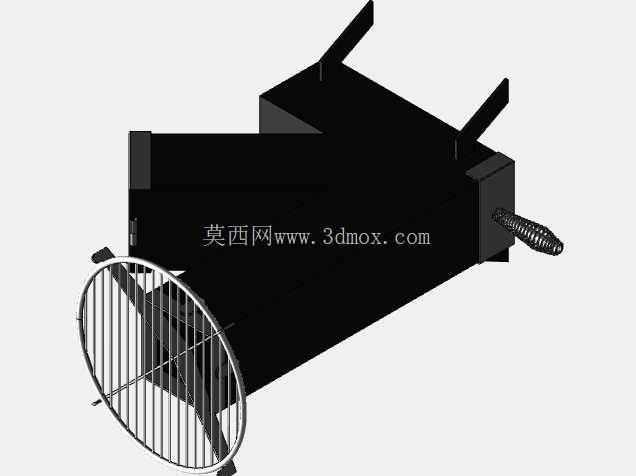

从结构建模的角度来看，这款炉具的所有钣金件都预留了合理的折弯止裂槽与焊接余量，所有外露棱边都做了R2的圆角钝化处理，避免加工、使用过程中割伤手部。支撑脚的铰接位置采用不锈钢销轴连接，销轴两端做了防脱冲点处理，长期反复折叠也不会出现松脱问题。炉体表面可以做高温喷塑处理，耐受600℃以上的高温，长期使用不会出现漆层脱落、生锈的问题。整体结构没有复杂的异形曲面，所有零部件都可以通过常规钣金切割、折弯、焊接工艺加工成型，加工成本低，适合批量生产，也适合户外爱好者自行加工制作。
