标准麻花钻切削刀具三维结构设计

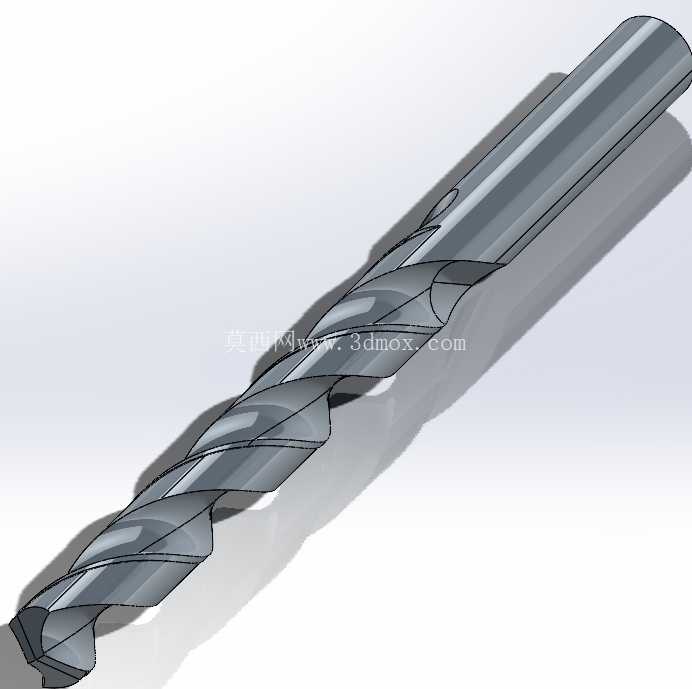

在常规金属切削加工场景里，孔加工占机加工总工序量的三成以上，而麻花钻是孔加工环节应用最广泛的切削刀具，不管是普通台式钻床、立式加工中心，还是手持电钻、磁力钻，都能见到这类刀具的身影。这套三维结构完整还原了标准高速钢麻花钻的所有核心结构，没有做简化处理，每一处几何特征都对应实际量产刀具的设计规范，能直接用于加工模拟、刀具装配干涉校验、教学演示等场景。

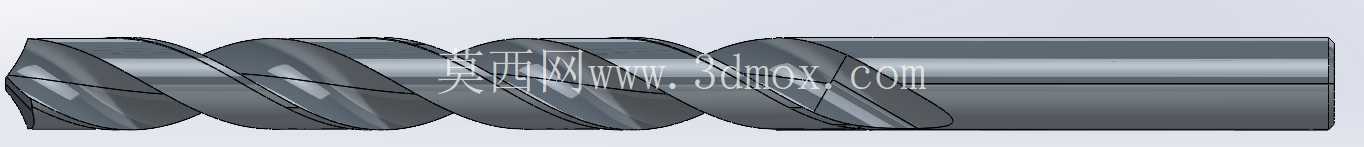

从结构设计逻辑来看，钻头的工作部分分为切削段和导向段，切削段的两条主切削刃呈对称分布，横刃位于钻芯最前端，是钻孔初始阶段最先接触工件的部位，实际建模时严格控制了横刃斜角为55度，这个角度是经过长期加工验证的最优值，既不会因为横刃过宽导致轴向进给力过大，也不会因为横刃过窄降低钻芯强度，避免高速钻削时出现崩尖问题。导向段的两条螺旋槽采用等导程设计，螺旋角设置为30度，这个角度适配绝大多数碳钢、铸铁、有色金属的钻削工况，螺旋槽的截面轮廓经过反复优化，槽底圆弧过渡平滑，没有应力集中的尖角，既可以保证钻削过程中切屑能够顺利沿着螺旋槽排出，不会在孔内堵塞刮伤已加工孔壁，也能保证刀体自身的抗扭强度，在大进给量钻削时不会出现刀体扭断的问题。

钻芯厚度从切削端向柄部方向做了增量设计，每100mm长度钻芯增厚1.4-1.8mm，这个锥度设计是很多非专业建模者容易忽略的细节，如果钻芯厚度全程一致，钻头在深孔加工时排屑空间会从切削端向柄部逐渐缩小，很容易造成切屑卡滞，同时柄部的刚性也会不足，钻削深孔时容易出现孔轴线偏斜的问题。导向段外圆上做了两条窄棱边，也就是刃带，刃带的直径从切削端向柄部做了微小的倒锥设计，每100mm长度直径减小0.03-0.08mm，这个设计可以有效减少钻头和孔壁之间的摩擦，避免钻削过程中钻头因为热胀卡在孔内，同时刃带还能起到导向作用，保证钻孔的直线度和孔径精度。

从安装边界来看，这款直柄麻花钻的柄部采用标准圆柱直柄设计，直径和导向段外径保持一致，适配常规的三爪钻夹头，夹持长度不小于柄部直径的1.5倍，就能保证钻削过程中不会出现打滑、偏摆的问题。如果是用于锥柄安装场景，只需要在现有模型基础上替换对应莫氏锥度的柄部结构即可，不需要重新调整切削段和导向段的参数，因为切削部分的几何参数是通用的，只需要根据装夹方式调整柄部结构就能适配不同的加工设备。

在实际加工应用中，这套模型可以直接导入加工仿真软件，模拟不同进给量、不同转速下的钻削过程，验证螺旋槽的排屑性能、切削刃的受力分布，也可以用于刀具库的搭建，给数控编程人员提供准确的刀具三维模型，避免编程时因为刀具模型简化导致的碰撞、过切问题。在教学场景中，这套模型可以直观展示麻花钻的各个角度参数，包括顶角、后角、螺旋角、横刃斜角的位置和设计意义，比二维图纸的展示效果更直观，能帮助初学者快速理解麻花钻的切削原理。

很多人在建模钻头的时候容易忽略刃带的后角设计，实际上刃带的后角非常小，只有8-12度，这个角度既可以保证刃带有足够的支撑强度，又能减少和孔壁的摩擦，如果把后角做的太大，刃带很容易在钻削过程中磨损，导致孔径扩大、孔壁粗糙度变差；如果后角太小，摩擦阻力会急剧增大，钻削时钻头温度快速升高，会加速刀具磨损，甚至出现烧刀的问题。另外主切削刃的后角从外圆向钻芯方向是逐渐增大的，外圆处后角为8-14度，靠近横刃处后角增大到20-26度，这个变化是因为钻削时切削刃上各点的切削速度不同，外圆处切削速度最高，需要更小的后角保证刃口强度，靠近钻芯处切削速度低，需要更大的后角减少后刀面和工件的摩擦，这个细节在建模时也做了准确还原，没有做成等后角的简化结构。

从尺寸适配性来看，这套模型的参数可以通过参数化调整快速生成不同直径规格的钻头，只需要修改直径参数，螺旋槽导程、钻芯厚度、刃带宽度、倒锥量都会按照标准比例自动更新，不需要重新绘制草图，能大幅提高系列化刀具建模的效率。在做专用机床的刀具布局设计时，准确的钻头模型可以帮助设计人员校验刀具和工件、夹具之间的安全距离，避免实际装配时出现干涉问题，减少现场调试的工作量。
