多圈线绕式精密可调电位器结构设计

这款精密电位器的三维建模完全围绕实际工业场景的安装与使用需求展开，没有做多余的外观修饰，所有结构特征都对应真实量产元件的功能逻辑。从通讯设备的射频增益调节，到工业控制板卡的信号校准，再到测试仪器的参数微调场景，这类多圈精密电位器都是核心的可调无源元件，相比普通碳膜电位器，它的调节线性度、温度稳定性和重复定位精度都高出一个量级，适合需要精准分压、阻值微调的电路环节。

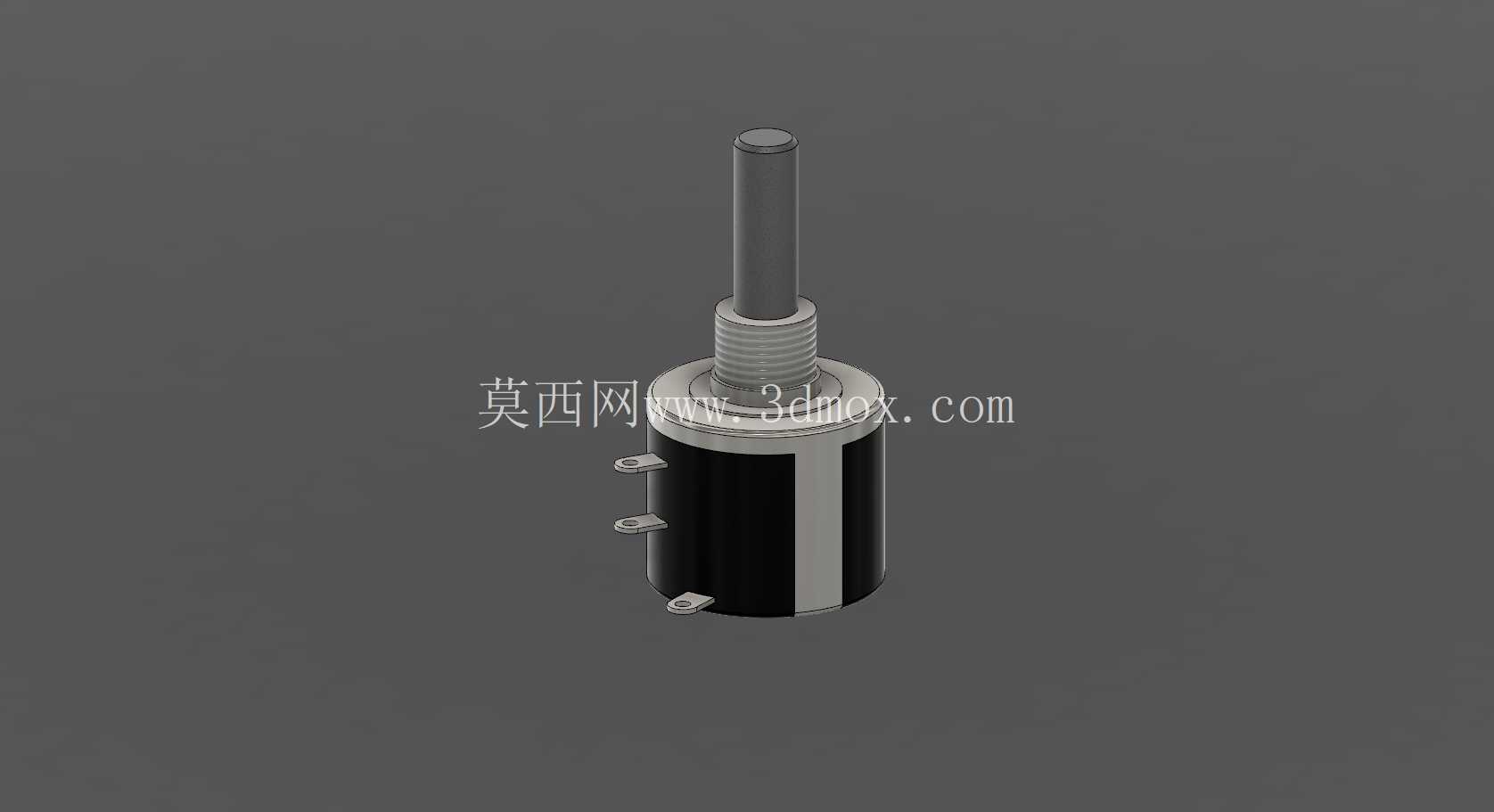

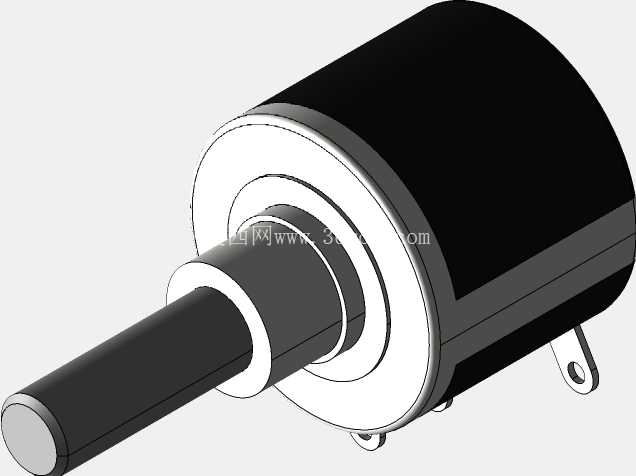

建模时首先还原了核心的调节轴结构，伸出的金属轴采用标准滚花设计，既可以适配旋钮帽做手动调节，也能配合小型伺服机构实现电控微调，轴根部的螺纹安装段严格按照常用M9规格绘制，配套的锁紧螺母、止动垫片结构都做了完整还原，安装时只需要在面板开对应直径的通孔，从背面拧紧螺母就能完成固定，不需要额外设计复杂的安装支架，能大幅简化设备面板的结构设计工作量。轴肩位置做了限位凸台，既可以控制轴的插入深度，避免调节时轴体轴向窜动，也能在安装时起到定位作用，保证元件安装后与面板的贴合度。

主体外壳采用金属封装结构，建模时还原了侧壁的轴向定位槽，这个结构不是装饰特征，实际生产中是用来和安装座的卡位配合，防止拧紧螺母时整个电位器本体跟着转动，避免内部引线被扭断。外壳内部的电阻体绕制空间、转轴与电阻体的接触刷安装位都按照实际装配间隙做了预留，三个引出焊片的位置、间距、厚度都符合通用PCB焊接标准，焊片上的穿线孔尺寸适配常规0.8mm线径的导线，既可以直接插装在PCB板上过波峰焊，也能手工焊接引线做外接连接，焊片与外壳之间做了绝缘衬垫的结构还原，避免焊接时高温传导到内部电阻体，也能防止金属外壳与电路引脚短路。

从安装边界来看，这款电位器的主体直径控制在10mm级别，整体轴向长度不含调节轴约15mm，属于小型化精密元件，适合在高密度排布的通讯设备内部安装，不会占用过多板卡空间。调节圈数按照常规10圈规格设计，每一圈对应的阻值变化均匀，建模时特意还原了转轴的阻尼结构特征，实际使用时调节手感顺滑，没有卡顿跳变的问题，接触刷与电阻体的接触压力经过结构优化，既能保证接触可靠，不会因为设备振动出现接触不良的问题，也不会因为压力过大导致调节阻尼过重、磨损加快。

在结构设计的细节上，转轴与外壳之间的密封台阶也做了还原，这个结构可以配合密封圈实现基础的防尘效果，适配工业现场多粉尘的使用环境，避免粉尘进入电阻体内部导致接触不良、阻值跳变的问题。底部的端盖采用卷边封装结构，建模时还原了卷边的压合特征，这种封装方式结构牢固，抗冲击性能好，即使设备在运输过程中受到振动冲击，也不会出现端盖脱落、内部结构移位的问题。三个引脚的排布采用等边三角形布局，相比直线排布的引脚，焊接后的结构强度更高，不容易因为外力拉扯导致引脚从根部断裂，同时也能避免相邻引脚之间焊锡短路的问题。

从实际选型适配的角度，这个模型的所有配合尺寸都按照行业通用公差做了预留，不管是做面板安装的结构干涉检查，还是PCB板的封装适配，都可以直接调用这个模型进行装配验证，不需要再反复核对实物尺寸。比如在设计手持通讯设备的参数调节旋钮时，可以直接把这个模型导入装配体，核对调节轴伸出面板的长度，匹配旋钮帽的安装深度，避免出现轴长过长顶到旋钮帽、或者轴长过短旋钮固定不牢的问题；在做PCB布局时，可以直接参考焊片的位置绘制封装，避免出现引脚孔位错位、元件与周边器件干涉的问题。

不同于普通消费级电位器，这款精密电位器的结构设计完全面向工业级应用场景，所有的结构特征都服务于可靠性、精度和安装便利性，没有冗余的装饰结构，建模时对每个倒角、每个台阶的尺寸都做了还原，哪怕是焊片根部的应力释放槽、螺纹段的退刀槽这些细小特征都没有省略，完全可以用于结构设计阶段的装配验证、安装模拟，也能作为教学演示的模型，帮助初学者理解精密电位器的内部结构与装配逻辑。在实际的设备调试环节，这类电位器的阻值稳定性直接影响整个电路的参数准确性，所以结构上的每个细节都会最终影响使用效果，比如转轴的径向旷量控制，建模时按照实际产品的0.1mm以内旷量标准做了配合间隙设计，避免旷量过大导致调节时阻值跳变，影响参数校准的精度。
