Seeed Studio XIAO功能扩展板结构设计

这款扩展板的设计初衷是解决Seeed Studio XIAO系列核心板引脚资源有限、外设连接繁琐的痛点，在极小的板身空间内整合了原型开发阶段常用的各类外设与接口，让开发者无需额外搭建面包板电路，就能快速完成功能验证与项目原型搭建。从实际应用场景来看，它非常适合嵌入式入门教学、小型物联网终端原型开发、可穿戴设备功能验证、CircuitPython快速项目迭代这类场景，尤其是在课程实验、创客马拉松这类需要快速出功能的场合，能省去大量飞线、焊接外设的时间，把精力集中在功能逻辑调试上。

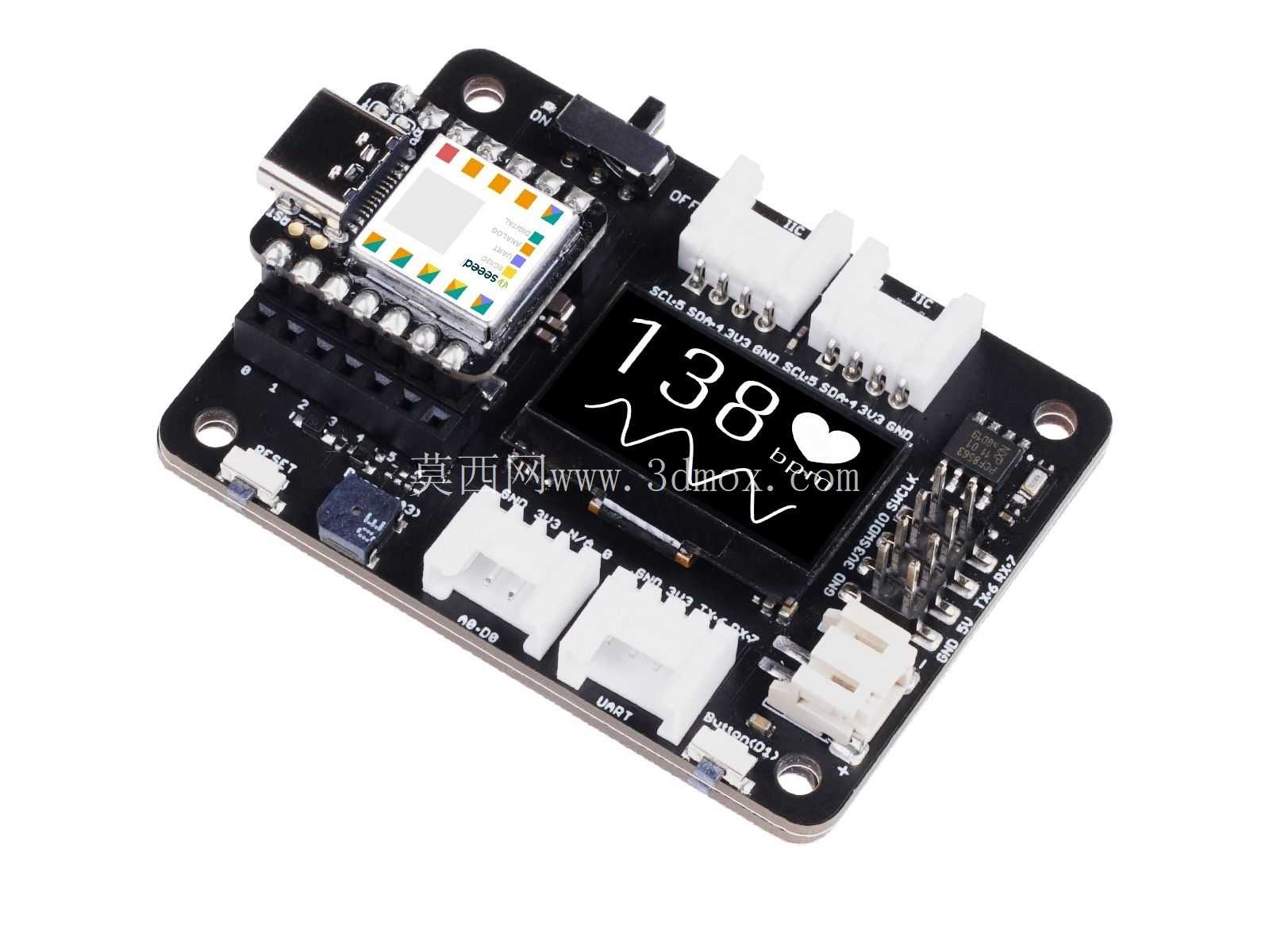

从功能特性上看，板载集成了0.96英寸OLED显示单元，可直接输出调试信息、传感器采集数据、简单交互界面，无需额外外接显示模块；板上预留了多组标准化的Grove接口，覆盖I2C、UART、模拟输入、数字IO等常用通信类型，可直接对接Seeed体系内的各类传感器、执行器模块，不用做引脚电平匹配与接线转换；同时板上引出了所有XIAO核心板的可用引脚，采用排针焊盘设计，既可以直接插装排针连接杜邦线，也能根据需求焊接专用连接器适配定制化外设。供电部分做了多路兼容设计，既可以通过核心板的USB接口直接供电，也支持外接锂电池供电，板载充放电管理电路，可直接用于移动便携类项目的原型验证，不用额外设计电源管理电路。

设计思路上，这款扩展板采用了核心板居中叠装的布局，XIAO核心板通过板边的排母座直接插接在扩展板中央位置，最大限度压缩整体堆叠厚度，整体板身尺寸仅为Raspberry Pi 4的一半左右，板边预留了四个标准安装孔，孔位间距匹配通用小型外壳的安装尺寸，既可以直接用铜柱堆叠固定在其他开发载板上，也能通过M2螺丝固定在定制外壳内部，安装边界清晰，不会和周边结构件产生干涉。接口布局做了分区处理，电源开关、USB接口布置在板边易操作的位置，Grove接口沿板的两个侧边排布，OLED屏幕布置在核心板旁的空闲区域，所有外接接口的插拔方向都朝向板外，不会被核心板或者安装结构遮挡，实际接线操作时不用拆卸核心板就能完成所有外设的插拔。

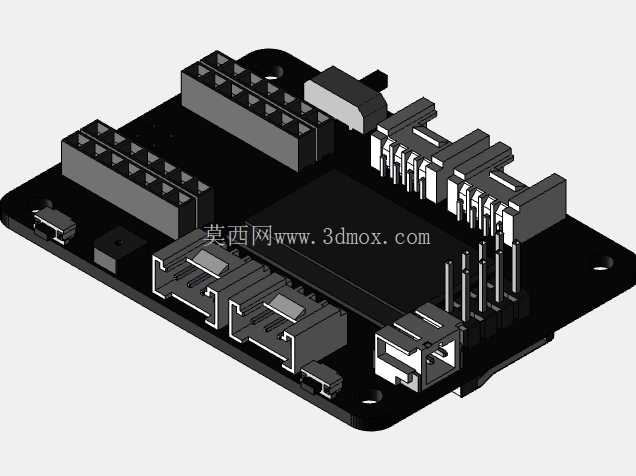

从结构细节来看，板上所有贴片元件都做了高度管控，最高的元件也就是OLED屏幕与接插件，整体堆叠高度控制在15mm以内，适配绝大多数小型项目的外壳内部空间；焊盘设计做了工艺优化，既支持回流焊批量生产，也适合手工焊接改装，每个接口的引脚定义都在板身做了丝印标注，调试时不用反复查阅引脚定义手册。电路设计上做了必要的防护，电源回路增加了滤波电容，信号引脚预留了ESD防护位置，避免外接模块时误接线损坏核心板。对于需要做小型嵌入式项目的结构工程师来说，这款扩展板的三维模型可以直接用于外壳设计、安装结构校核，不用反复测量板件尺寸与接口位置，能直接导入装配体中做干涉检查，提前确认接口避让、安装柱位置、屏幕开窗位置等结构细节，大幅缩短定制外壳的设计周期。在做教学实验装置设计时，也可以直接基于这款扩展板的模型做载板设计，将扩展板作为核心功能模块嵌入到整体实验装置中，不用重新设计核心的最小系统与外设电路，只需要做针对性的接口转接与结构固定即可。
