Velodyne VLP-16激光雷达结构设计

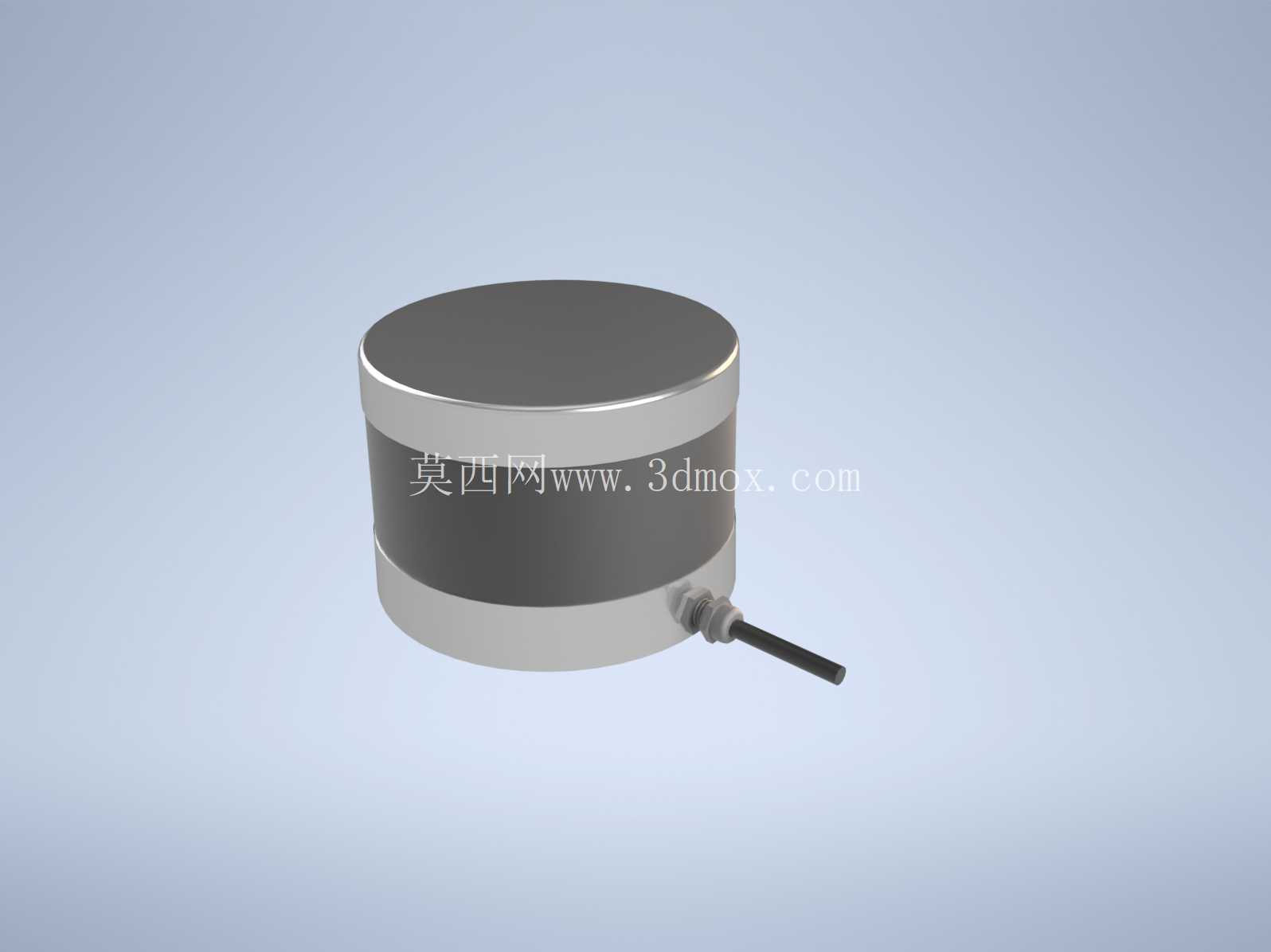

这款多线激光雷达的结构设计，核心围绕车载与移动机器人的空间适配需求展开，整体采用圆柱式一体化壳体布局，外壳做了三段式分层设计，上下端盖为硬质金属材质，中间段为透波防护层，既保证内部激光发射接收组件的防护等级，又能让16路激光束无遮挡完成360度水平方向扫描。从安装边界来看，圆柱主体直径适配主流车载感知设备的通用安装支架孔位，底部出线端采用侧出防水接头设计，线缆走向不会占用底部安装面的贴合空间，安装时可直接通过底部法兰面与支架平面锁附，无需额外预留线缆弯折的下沉空间，能适配车顶、机器人底盘顶部、AGV车体前端等多种安装位置的空间限制。

在实际应用场景中，这款雷达可覆盖自动驾驶环境感知、服务机器人自主导航、工业AGV避障、三维空间测绘等多个领域，16线的激光束排布在垂直方向覆盖足够的视场角，既能捕捉近距离的地面障碍物信息，也能识别中远距离的高架路牌、建筑轮廓等目标，水平方向360度无死角扫描的特性，让设备无需额外加装旋转机构即可完成周身环境的点云采集，相比单线激光雷达，能输出带高度信息的三维点云数据，可直接用于障碍物高度判断、坡道识别、悬空障碍物检测等单线雷达无法完成的感知任务。

设计过程中重点考虑了内部组件的布局合理性，16组激光发射与接收模块沿圆周方向均匀排布在内部支架上，旋转驱动组件位于壳体中心轴位置，配重块做了动平衡校准，保证高速旋转时的运行稳定性，避免长期运行出现轴承偏磨、扫描角度偏移的问题。壳体的上下端盖之间设置了密封胶圈，配合侧出接头的防水密封结构，可满足户外使用的防尘防水要求，中间透波层选用低损耗的防护材质，不会对激光信号产生明显衰减，同时具备足够的抗冲击性能，能应对行车过程中的碎石飞溅、轻微磕碰等工况。

从结构细节来看，顶部端盖做了平整化处理，没有突出的结构件，可避免积水积灰，底部安装面设置了定位销孔与螺纹安装孔，安装时可通过定位销快速完成对位，保证雷达旋转中心与安装基准的同轴度，减少后期标定的工作量。侧出的线缆接头采用标准工业连接器，可直接适配车载常用的线缆接口，无需额外做转接线束，内部走线做了防拉扯设计，线缆与内部旋转组件之间预留了足够的活动余量，避免旋转过程中线缆被拉扯断裂。

在功能实现层面，这款雷达的结构设计充分服务于性能输出，内部的光学组件安装支架采用低热膨胀系数的材质，减少温度变化带来的光路偏移，保证不同环境温度下的测距精度；旋转部分的轴承选用低摩擦长寿命型号，配合合理的密封结构，可满足长期连续运行的寿命要求。整体外形没有冗余的突出结构，风阻系数较低，安装在高速行驶的车辆顶部时，不会产生明显的风噪，也不会因为气流扰动带来额外的振动，保证点云数据的稳定性。对于结构设计从业者来说，这款模型完整还原了产品的装配关系、安装接口、外形细节，可直接用于智能设备的感知系统布局仿真、安装支架设计、整车装配干涉检查等工作，也可作为同类激光雷达产品结构设计的参考样本，理解多线旋转式激光雷达的布局逻辑与安装适配要点。
