直插式NPN型2N2222晶体管结构设计

项目分类:通讯工具类 发布时间:2026-02-28 ID:1144709
  • 直插式NPN型2N2222晶体管结构设计
  • 直插式NPN型2N2222晶体管结构设计

在消费类电子、通讯终端设备、工业控制板卡的小信号处理回路中,2N2222是一款应用覆盖度极高的NPN型硅材料小功率晶体管,这款直插封装的器件常被用于低频信号放大、高速开关通断、小功率负载驱动等场景,从手持通讯设备的按键信号整形,到工控板卡的继电器线圈驱动,再到教学实验平台的模拟电路搭建,都能见到该型号器件的身影。

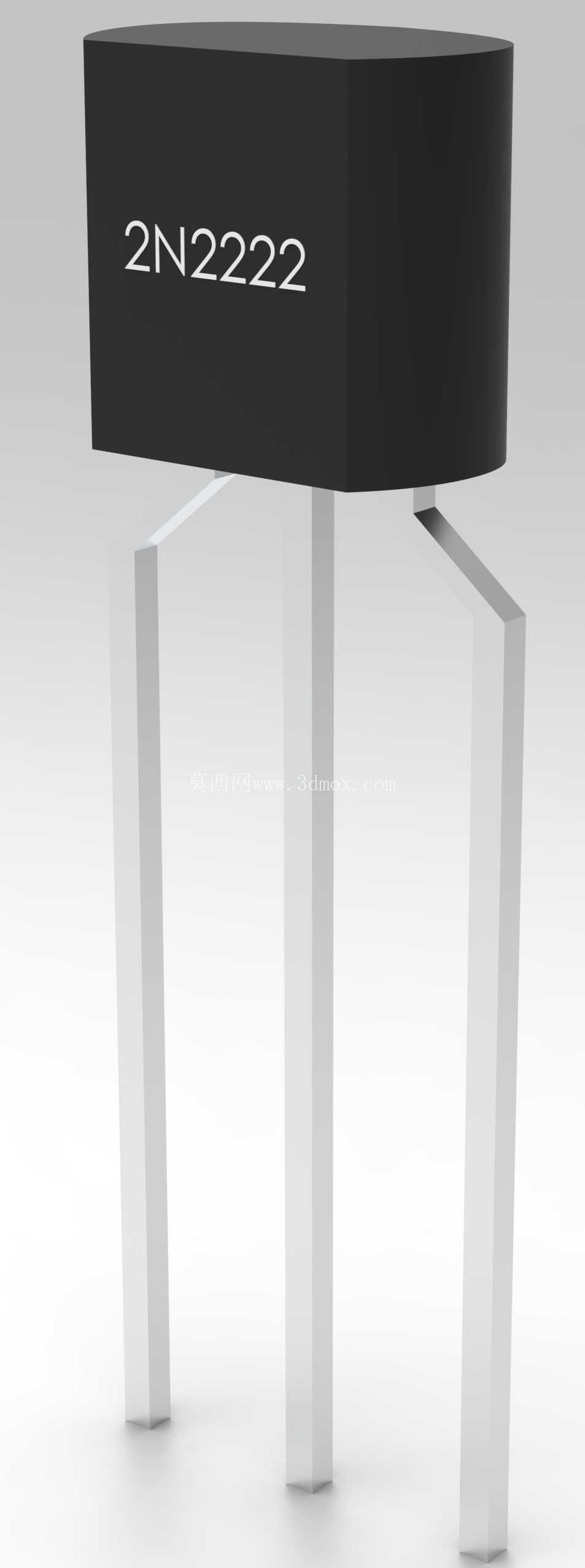

从结构设计维度看,这款模型还原了TO-92封装的典型结构特征,主体塑封部分采用半圆柱加平直切面的外形,平直切面为引脚定义标识面,对应常规2N2222的引脚排布逻辑:从标识面观察,从左至右依次为发射极、基极、集电极,三个引脚采用平行直出设计,引脚截面为矩形,材质为镀锡铜合金,兼顾导电性能与焊接浸润性。塑封本体的尺寸边界完全匹配行业通用TO-92封装规范,本体直径约5.2mm,本体高度约4.5mm,引脚中心间距为1.27mm,引脚伸出本体长度约12mm,引脚直径0.45mm,这些尺寸参数完全适配通用面包板、2.54mm间距PCB焊盘、IC插座的安装要求,在PCB布局时,只要按照标准TO-92封装预留焊盘与丝印标识,即可完成该器件的贴装或插装,无需额外定制安装结构。

设计过程中,首先还原了半导体器件的封装逻辑:内部的硅芯片通过焊料烧结在引线框架上,通过金丝键合实现芯片电极与外部引脚的电气连接,外部采用环氧树脂塑封完成绝缘与机械防护,模型在外观层面还原了塑封表面的激光印字标识,字符位置、字体大小均与实物一致,引脚的折弯角度预留了手工插件时的形变余量,避免安装时引脚根部应力集中导致塑封开裂。在实际电路应用中,该器件的集电极-发射极耐压可达40V,集电极连续电流最大支持800mA,直流放大倍数覆盖100-300区间,开关响应时间在纳秒级,既可以作为小信号前置放大级使用,也可以作为小功率负载的开关驱动器件,比如驱动小型LED指示灯、微型继电器、蜂鸣器等负载。

在三维建模的细节处理上,模型区分了塑封本体的哑光黑色环氧树脂质感与引脚的金属光泽质感,塑封本体的边缘做了微小的倒角处理,还原实际注塑成型的工艺特征,避免直角结构带来的应力集中问题;引脚部分做了轻微的拔模斜度,还原冲压引线框架的工艺特征,三个引脚的平行度公差控制在0.1mm以内,确保虚拟装配时引脚与PCB焊盘能够精准对齐,不会出现干涉问题。对于结构设计人员而言,在进行PCB布局、整机外壳开孔、器件排布设计时,该模型可以直接导入装配环境,验证器件与周边结构件的安全距离,比如器件与相邻电容、电阻的间隙,器件与外壳内壁的绝缘距离,器件在波峰焊过程中的过炉空间是否充足,避免出现结构干涉导致的装配失败问题。

不同于贴片封装的晶体管,直插式2N2222的机械强度更高,引脚抗弯折能力更强,更适合手工焊接、样机调试、教学实验等场景,在一些振动较强的工业设备中,直插封装的器件焊接可靠性也优于小尺寸贴片器件。模型在设计时也考虑了不同应用场景的装配需求,引脚部分为独立实体,可以根据实际安装需求调整引脚折弯形状,比如卧式安装时将引脚折弯90度贴附在PCB表面,降低整机的安装高度,适配薄型外壳的内部空间要求;也可以保留直插形态,用于立式安装,节省PCB板面的占用空间,提升板面的器件排布密度。
