微雪0.49英寸I2C接口OLED显示模组结构

做嵌入式设备结构设计的时候，小尺寸OLED的选型和安装适配一直是容易踩坑的环节，尤其是0.49英寸这类超小规格的显示模组，很多公开资料只给了引脚定义和电路参数，外形公差、安装位的实际尺寸、接插件的突出高度这些结构设计必需的参数往往不全，做出来的外壳要么屏幕嵌合缝隙不均，要么排线弯折半径不够导致装配时扯坏焊盘。这次还原的这款I2C接口64x32分辨率OLED模组，建模时完全对照实物的装配公差做了细节还原，能直接套进手持检测设备、小型传感终端、便携调试工具的结构装配里做干涉检查。

从实际应用场景来看，这类小尺寸OLED大多用在空间极度受限的嵌入式设备上，比如手腕式的工业巡检终端、迷你型环境参数采集节点、小型伺服驱动器的状态显示面板，还有定制化的键盘功能提示屏，不需要大尺寸显示区域，只要能清晰展示几行参数、状态图标就行，I2C接口的优势也很明显，只需要两根信号线就能完成通信，不会占用主控板太多布线空间，对紧凑结构的设备来说非常友好。

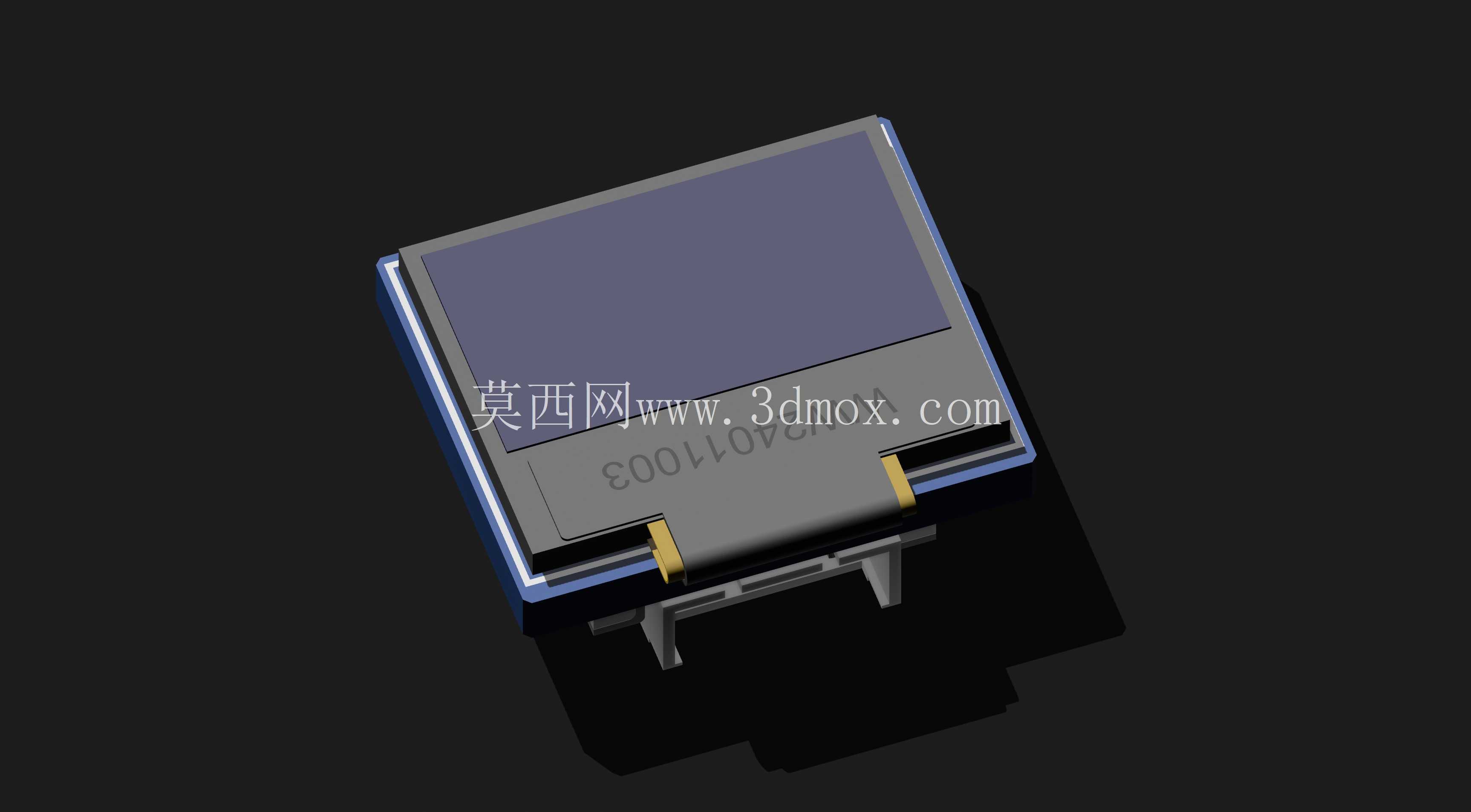

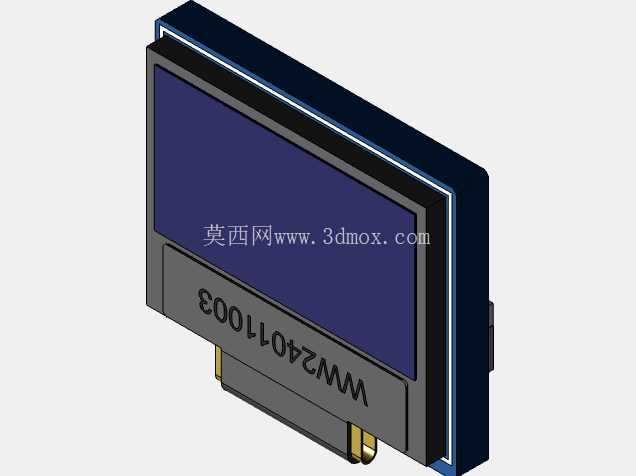

建模的时候最先确定的是屏幕的有效显示区域边界，0.49英寸的对角线尺寸对应64x32的像素点阵，有效显示区的长宽严格按照像素点的物理间距推算，外边缘的金属封装边框做了0.15mm的倒角处理，和实物的冲压边框细节一致，避免结构装配时边框锐边刮花外壳的视窗保护片。屏幕下方的PCB基板厚度控制在1.2mm，这是常规柔性板补强后的标准厚度，基板上的两个固定焊盘位置做了精准定位，这两个焊盘除了电气接地之外，很多场景下也会用来做点胶固定，或者穿极细的固定铜丝加强连接强度，建模时保留了焊盘的沉锡厚度，装配仿真的时候能准确模拟焊锡溢出的高度，避免和外壳内壁产生干涉。

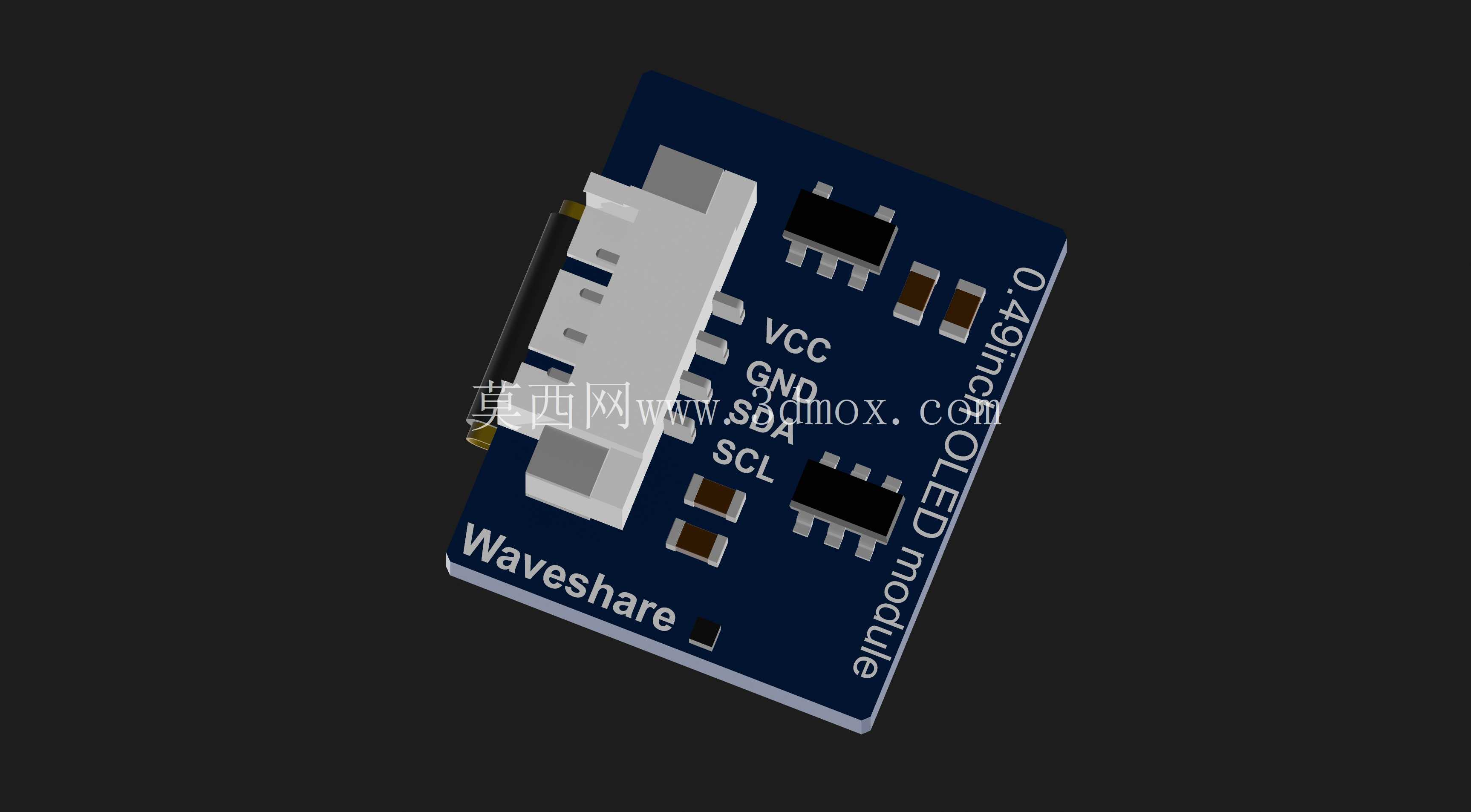

接插件部分是建模时重点核对的细节，这款模组采用的是直插式排针接口，排针的突出高度从PCB基板背面算起是3.2mm，排针的间距是标准2.54mm，四个引脚分别对应电源、地、时钟、数据，排针两侧的塑料定位柱高度做了0.8mm的凸起，刚好能卡在主控板对应的定位孔里，装配的时候不用额外对齐就能保证引脚垂直，不会出现焊歪的情况。屏幕和PCB连接的柔性排线部分做了自然的弯折弧度建模，排线的弯折半径控制在3mm以上，这是柔性排线允许的最小安全弯折半径，做结构设计的时候如果把排线压得太死，弯折半径小于这个数值，使用过程中很容易出现排线内部铜箔断裂的问题，直接导致屏幕花屏或者不亮，建模时特意把排线的弯折状态做成了实际装配后的自然形态，能直观看到排线在壳体内的占用空间，方便设计壳体的排线避让槽。

安装边界的尺寸上，整个模组的最大外轮廓尺寸控制在长19mm、宽10mm的范围内，屏幕表面到PCB背面的总高度是4.6mm，这个尺寸包含了屏幕表面的偏光片厚度，设计外壳视窗的时候，视窗的开口尺寸要比有效显示区大0.2mm，同时视窗的沉台深度要控制在0.3mm以内，保证屏幕表面和视窗保护片之间留有均匀的间隙，不会因为外壳注塑变形压到偏光片，导致屏幕显示出现水波纹。另外PCB基板的两个侧边做了0.3mm的工艺缺口，这是生产时的V-CUT定位缺口，建模时保留了这个细节，做卡扣固定结构的时候可以利用这个缺口做定位，不用额外增加定位柱，进一步节省壳体内的空间。

从功能特性上来说，这款OLED是自发光器件，没有背光层，所以厚度比同尺寸的LCD屏幕薄很多，而且对比度极高，在工业现场的强光环境下也能看清显示内容，功耗也比LCD低很多，适合电池供电的便携设备。建模时把屏幕的发光面做了单独的分层处理，做渲染或者装配演示的时候可以单独给发光面赋予材质，模拟实际点亮时的显示效果，方便做产品的效果验证。另外屏幕的金属封装外壳和PCB之间的导电泡棉层也做了还原，这层泡棉除了缓冲减震之外，还能起到电磁屏蔽的作用，在有强电磁干扰的工业场景下，能避免屏幕显示出现杂波干扰，结构设计的时候要注意这层泡棉的压缩量，装配时压缩量控制在30%左右，既能保证屏蔽效果，又不会因为压力过大损坏屏幕的玻璃基板。

很多工程师做这类小模组的结构适配时，容易忽略屏幕的视角范围，这款OLED的垂直视角是120度，水平视角是140度，设计设备的安装角度时，要结合使用者的观察角度调整屏幕的安装倾斜度，比如手持设备的屏幕一般会倾斜15度左右，刚好匹配人手持设备时的自然观察视角，建模时把屏幕的法线方向做了标注参考，方便在总装配里调整模组的安装角度，不用再单独查视角参数。另外PCB背面的元器件高度也做了精准还原，背面的驱动芯片厚度是1.1mm，周边的电容电阻高度控制在0.8mm以内，设计主控板和屏幕模组的堆叠间距时，两层板之间的最小间距只要留1.5mm就足够，不会出现元器件碰件的问题，这个间距参数是实际装配验证过的，比很多 datasheet 里给的理论值更贴合实际生产情况。
