180度直插式21针SCART母座PCB连接器

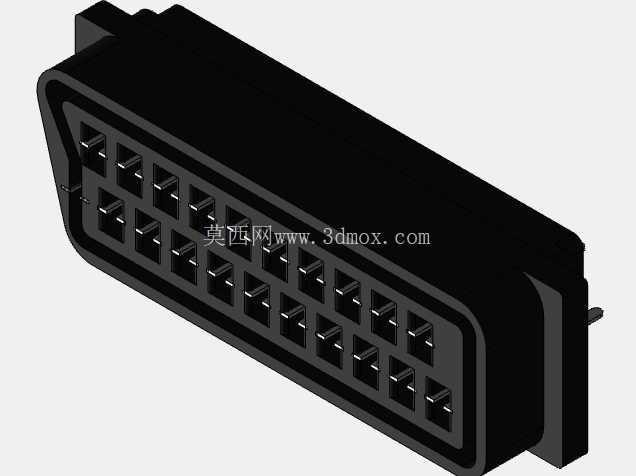

　　做消费类音视频设备主板结构设计的工程师，大概率都跟SCART接口打过交道，这类欧规音视频接口早年在卫星接收机、老式CRT电视、DVD播放机、早期游戏主机上的普及率极高，哪怕现在HDMI、DP这类数字接口成为主流，不少面向欧洲市场出口的音视频外设、工业级视频切换设备、老旧设备改造项目里，依然会用到这类21针的SCART连接接口。这次建模的这款180度直插式SCART母座，就是专门针对PCB板载安装场景设计的，跟侧插、90度弯插的型号不同，它的插针方向垂直于PCB板面，插合方向跟板面呈180度直线走向，适合设备外壳接口开孔正对主板布局的结构，不需要额外做接口转接或者板间飞线，能直接通过波峰焊固定在主板上，生产组装的效率比飞线式接口高不少。从结构设计的角度看，这款母座的外壳采用阻燃黑色热塑性塑料注塑成型，外壳的轮廓做了适配标准SCART公头的导向倒角，公头插入时不需要刻意对准针脚，顺着外壳的导向槽就能顺利插合，能有效避免误插导致的插针弯折问题。内部的21根插针按照SCART标准定义的针位排布，每根插针的间距、伸出长度都严格匹配规范，插针根部做了加宽的固定结构，跟塑料基座结合的位置做了防松倒扣，波峰焊时不会因为焊锡的张力导致插针移位，也能承受公头反复插拔带来的侧向力，不会出现插针松动、接触不良的问题。

　　安装边界方面，这款母座的PCB定位柱高度刚好适配1.6mm厚度的常规FR4主板，定位柱的直径跟PCB上的定位孔做了0.1mm的间隙配合，插件时能快速定位，不需要额外治具扶持就能完成插板。焊盘伸出PCB板面的长度控制在2.3mm，刚好能满足波峰焊的吃锡要求，不会因为针脚过长导致焊锡爬升过高影响内部接触结构，也不会因为针脚过短导致焊接强度不足。母座本体在PCB上的投影占用空间经过优化，两侧没有多余的突出结构，在主板布局时，接口周边3mm范围内不要布置过高的元器件，就能满足公头插拔时的操作空间需求，不会跟周边的电容、电阻或者屏蔽罩产生干涉。功能特性上，这款母座的21个针脚覆盖了SCART接口定义的复合视频、RGB分量视频、左右声道音频、控制信号等全部通道，针脚的接触部分采用铜合金基材镀锡处理，接触电阻低，能稳定传输模拟音视频信号，不会出现信号衰减、画面偏色、声道串扰的问题。外壳的金属屏蔽层（如果带屏蔽结构的同类型号）能有效隔绝外界电磁干扰，在工业级视频设备里使用时，不会因为设备内部的电源干扰导致画面出现水波纹、噪点。

　　实际选型时要注意，180度直插的型号跟90度弯插的型号安装孔位不通用，布局前要确认设备外壳的接口开孔方向，如果外壳接口在设备背板正对着主板的位置，选这款直插型号是最优解，组装时主板顺着设备滑轨推进去，接口刚好卡在背板的开孔里，不需要额外的固定螺丝就能实现接口定位，能减少组装工序的零件数量。如果是接口在设备侧面板的布局，就需要选弯插型号，不要混用。建模的时候特意还原了插针的排布细节、外壳的导向槽结构、定位柱的尺寸，还有基座跟外壳的配合卡扣结构，不管是做主板布局的干涉检查，还是做设备外壳的接口开孔设计，都能直接调用这个模型来核对尺寸，不用自己手动测绘，能节省不少结构设计的时间。

　　另外要注意，这类板载连接器的焊接温度耐受范围要匹配波峰焊的工艺参数，模型里的塑料基座部分的壁厚设计是1.2mm，既能满足结构强度要求，也能在过波峰焊时不会因为高温出现变形，插针的排列间距是2.54mm标准间距，跟常规的排针间距一致，PCB布线时可以按照常规的插件焊盘规则来走线，不需要做特殊的线宽调整。在做设备的可靠性测试时，这类母座的插拔寿命通常能满足1000次以上的插拔要求，足够覆盖消费类电子设备的全生命周期使用，哪怕是经常需要插拔线缆的视频切换设备，也不会因为接口磨损导致接触故障。
