牧田电池组通用散热固定支架结构设计

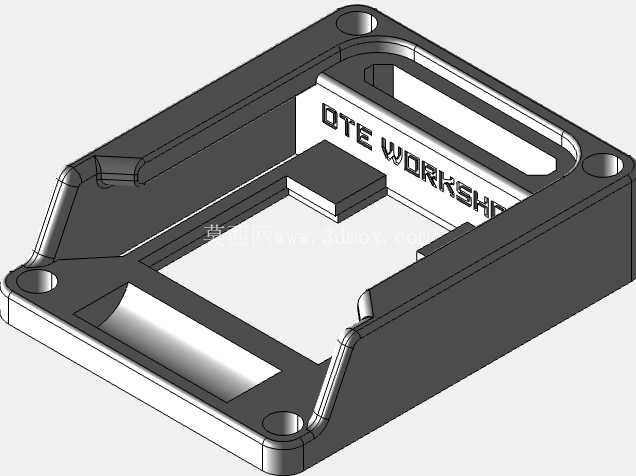

　　在手持电动工具、户外便携储能、小型移动作业设备的动力配套场景中，电池组的固定可靠性与散热表现，直接决定整套设备的连续工作时长与循环使用寿命，这款适配牧田规格电池组的支架结构，正是针对这类场景下的安装痛点完成的结构设计。从实际使用场景出发，这类支架常被应用在改装电动工具、自制便携储能电源、小型户外作业设备的电池仓改造中，替代原厂卡扣式固定结构，解决长期震动下电池松脱、大电流放电时热量堆积的问题。设计初期首先明确了安装边界，支架整体采用框型围合结构，四角预留沉头安装孔位，可直接通过M3规格螺丝固定在设备壳体或者安装基板上，沉头孔的深度做了适配处理，螺丝锁紧后端面不会突出支架平面，避免干涉电池的插拔动作。

　　围合侧壁的高度刚好匹配牧田标准电池组的插入深度，侧壁内侧做了0.2mm的导向拔模斜度，既可以保证电池插入时的顺畅定位，又不会因为间隙过大导致电池在支架内出现晃动，适配设备移动、作业过程中的震动工况。考虑到电池组大电流放电时的热量散发需求，支架底部没有采用全封闭的平面结构，而是预留了大面积的镂空开窗，开窗位置刚好对应电池组的电芯排布区域，电池工作时产生的热量可以直接通过镂空区域向外散出，避免封闭结构导致热量在支架内部蓄积，同时侧壁上也开设了对应通风缺口，配合底部镂空形成空气对流通道，进一步提升散热效率。

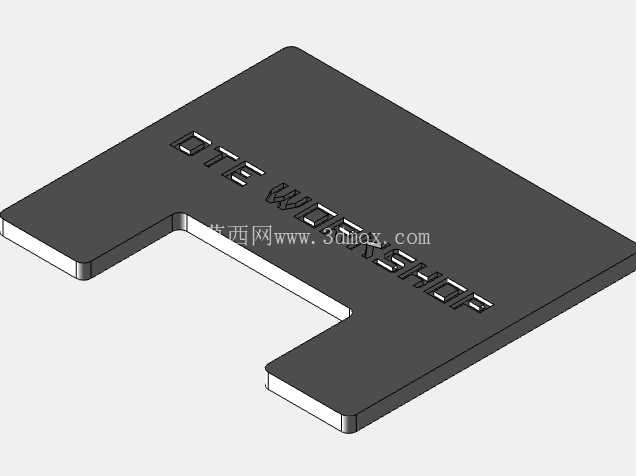

　　支架的定位凸台结构完全匹配牧田电池组的底部卡槽，电池插入后可以直接卡入凸台完成定位，不需要额外增加卡扣结构，插拔力度控制在适合手动操作的区间，既不会因为过松导致接触不良，也不会因为卡接过紧造成电池拆卸困难。在结构强度设计上，支架的转角位置都做了圆弧过渡处理，避免应力集中导致的结构开裂，壁厚采用均匀的2.5mm设计，既可以满足日常使用中的抗冲击、抗形变要求，也不会因为壁厚过大造成材料浪费或者整体重量超标。侧壁上的标识区域做了凹陷处理，后期可以通过丝印或者激光雕刻的方式标注型号、极性提示等信息，不会因为长期摩擦导致标识磨损。

　　从安装适配性来看，这款支架可以兼容同规格的多容量牧田电池组，不需要针对不同容量的电池调整支架尺寸，只要是对应接口规格的电池都可以顺利插入固定，大幅提升了配件的通用适配能力。在实际装配验证中，支架的安装孔位间距做了通用化设计，可以适配多数常见的电动工具改装位、便携电源壳体的安装孔距，不需要用户二次打孔修改，降低了改装的加工难度。针对户外使用的场景，支架的边缘都做了圆角钝化处理，没有尖锐的棱角，避免安装或者更换电池时划伤操作人员，同时结构上没有易积灰的死角，日常维护只需要简单擦拭就可以清理表面的灰尘与杂物。不同于原厂电池支架仅适配单一机型的设计，这款通用支架在结构上做了更多兼容性考量，既可以用在原厂设备的替换维修场景，也可以满足DIY爱好者自制设备、改装旧设备的电池固定需求，散热结构的加入也让它比普通的封闭式固定支架更适合大电流放电的使用场景，比如电动扳手、角磨机这类瞬时放电电流较大的工具，连续工作时电池的温度可以比使用封闭式支架低5-8摄氏度，有效延长电池的循环使用寿命。
