油桶式四轮转向手推搬运车结构设计

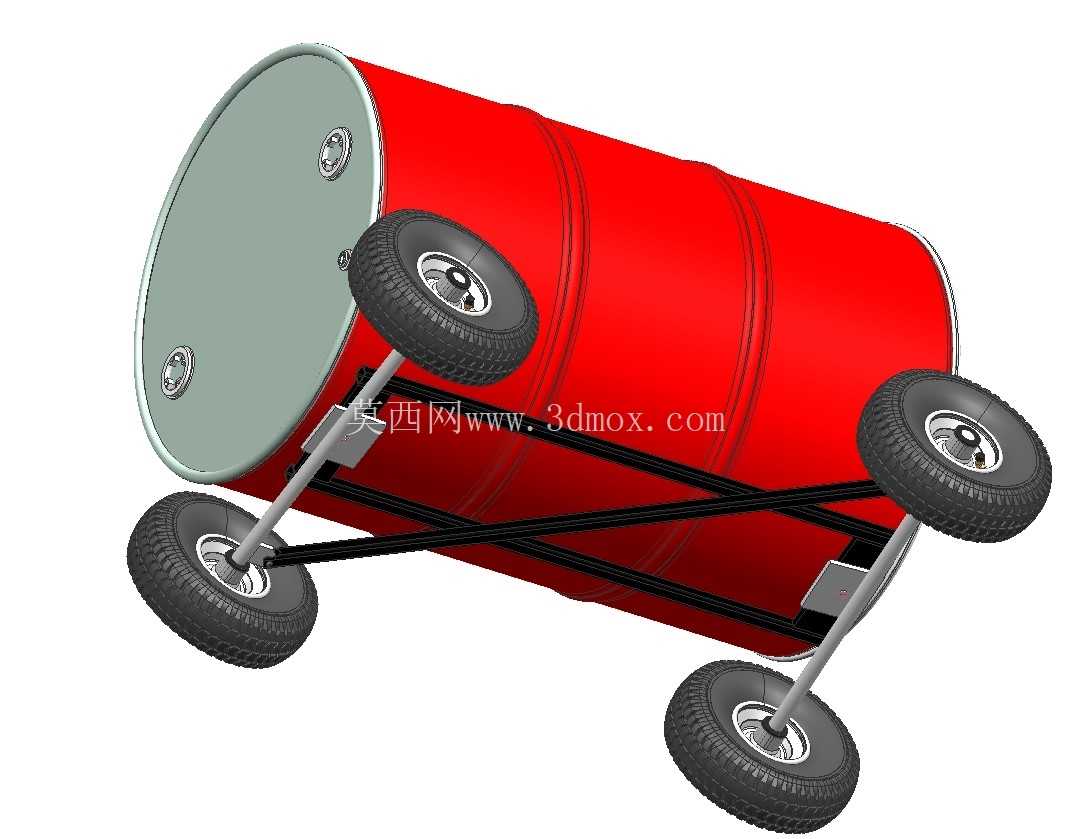

　　这款四轮转向搬运装置的核心设计目标，是解决车间、仓储场景下标准圆柱油桶的短距离灵活转运问题，区别于常规两轮油桶搬运车需要较大转弯半径、窄通道通行受限的痛点，四轮转向结构可实现极小半径转向，甚至在狭窄通道内完成原地微调转向动作，适配通道宽度不足1.5米的密集仓储、生产线边物料暂存区的转运需求。从结构布局来看，承载主体直接采用标准200L钢制油桶作为承载容器，省去了额外定制料斗的加工成本，桶体通过底部的黑色金属框架完成固定，框架采用矩形钢管焊接成型，沿桶体底部圆周方向做贴合式支撑，同时在桶身两侧设置横向限位杆件，避免转运过程中桶体出现径向窜动，桶体端面的金属固定件采用螺栓锁紧结构，可快速拆卸，当桶内物料清空后可直接更换新的满装油桶，无需额外吊装辅助。

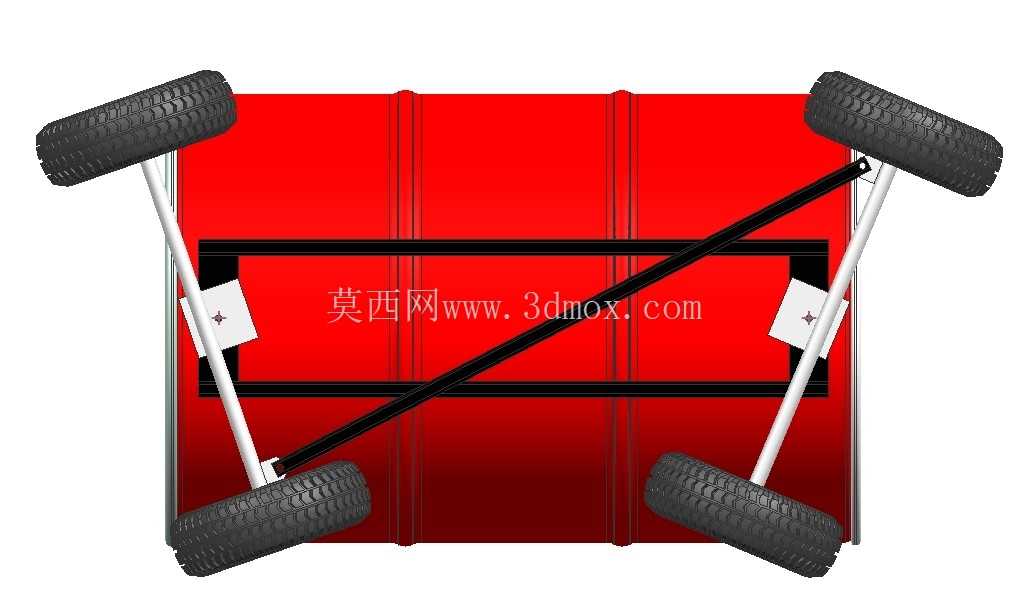

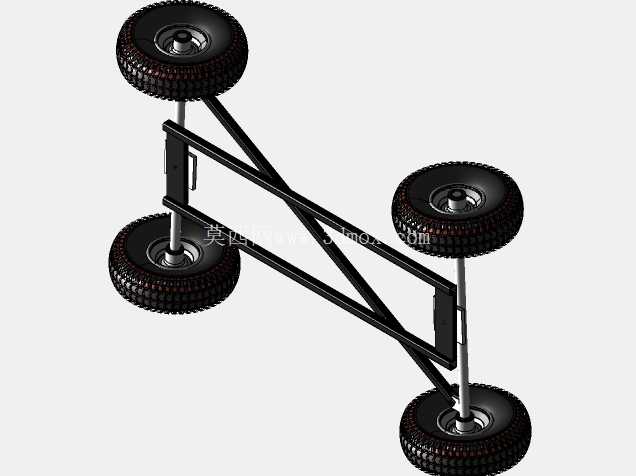

　　行走轮组采用四个橡胶充气脚轮，轮组通过独立的转向摆臂与底部车架连接，前后轮组通过横向连杆实现转向联动，当推动扶手端转向时，前后轮可同步偏转，相比常规仅前轮转向的手推车，转向阻力降低40%左右，单人即可轻松推动满载200kg的油桶完成转向、移位动作，轮体的橡胶材质可适配车间环氧地坪、水泥地面、厂区沥青路面等多种工况，同时具备一定的减震效果，避免转运过程中桶内液态物料因颠簸出现溢出、晃动幅度过大的问题。

　　设计过程中重点考量了安装边界与操作空间，整车总长度控制在1.2米以内，宽度与标准油桶直径保持一致约0.6米，扶手高度设置在0.9米，符合成年人立姿操作的人机工程学高度，无需弯腰即可完成推行、转向操作，底部车架的离地间隙设置为100mm，可轻松越过车间地面的减速带、电缆沟盖板接缝等常见凸起障碍，不会出现底盘剐蹭地面的问题。转向连杆机构采用空心钢管制作，在保证结构强度的前提下尽可能降低整车自重，所有铰接位置都设置了自润滑轴套，长期使用无需频繁加注润滑油，降低日常维护成本，轮组的安装座采用加厚钢板冲压成型，与车架焊接为整体，可承受满载状态下的冲击载荷，即使在推行过程中遇到小幅度碰撞，也不会出现轮座变形、转向卡滞的问题。

　　在实际应用场景中，这款装置可用于机加工车间的切削油转运、仓储区域的润滑油周转、化工车间的液态原料短距离配送，相比叉车转运，它不需要专门的操作人员持证上岗，普通车间工人即可操作，且占用通道空间更小，在设备排布密集的生产车间内，可灵活穿梭于设备间隙完成物料配送，避免叉车通行需要预留较大通道造成的空间浪费。桶体本身的密封端盖可在转运过程中保持闭合，避免物料洒落污染车间地面，端盖上的锁紧螺栓可快速开启，需要取料时无需将油桶从车架上卸下，直接打开端盖即可接取物料，减少了二次搬运的工序。车架的焊接位置都做了圆角打磨处理，没有尖锐的焊渣凸起，避免操作过程中剐蹭操作人员的衣物、皮肤，整车的重心控制在轮组支撑面的中心位置，即使在坡道路面推行，也不会出现侧翻、前倾的风险，静态停放时无需额外设置驻车支撑，四个轮组即可保持整车稳定直立。
