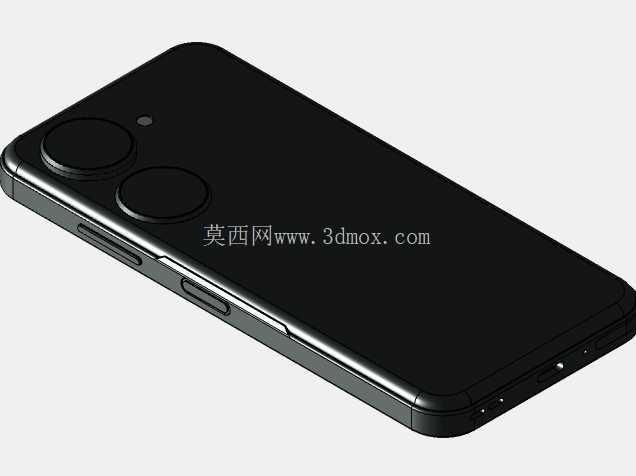

华硕Zenfone10手机外观结构三维数模

　　这款手持通讯终端的三维数模，完整还原了紧凑型小屏旗舰手机的整机外观结构与装配边界，可直接用于消费电子领域的配件开发、结构适配、外观验证等工作场景。从实际工程应用角度看，这类精准的整机数模是手机保护壳、贴膜、外接拓展配件开发的核心基础，配件厂商在开模前无需逆向扫描真机，即可通过数模完成卡扣位置、避让空间、贴合公差的前期校核，大幅缩短配件开发的前期验证周期，减少实物打样的迭代次数。

　　数模构建过程中，重点还原了机身侧部按键的凸起高度与按压行程边界，侧边按键与中框的间隙控制在消费电子常规装配公差范围内，可直接用于按键类配件的触感模拟与干涉检查；机身底部的Type-C接口、扬声器开孔、麦克风拾音孔的位置与尺寸均按照真机实际装配关系还原，外接拓展配件、防尘塞类产品的设计可直接调取对应位置的特征做避让处理，无需反复核对真机开孔位置。背部的双摄模组凸起结构是这款产品外观设计的核心特征，数模中完整还原了摄像头装饰圈的台阶高度、镜片区域的下沉深度、闪光灯的开孔位置与相对距离，针对镜头保护类配件、背部贴膜的开发，可直接通过数模提取贴合面的曲面特征，保证配件与机身背部的贴合度，避免出现翘边、遮挡镜头的问题。

　　机身中框采用圆弧过渡的直边设计，数模中精准还原了中框与前后盖板的衔接R角，这个R角尺寸是手机保护壳设计的关键参数，直接决定保护壳包裹边缘后的握持手感与装配紧密度，若R角还原偏差，会出现保护壳装配后缝隙过大、边缘硌手的问题。整机的厚度、长宽尺寸均按照实物测量值还原，在做整机装配模拟、工装夹具设计时，可直接使用数模的外形边界做定位槽设计，保证夹具与机身的贴合度，避免装夹过程中出现划伤机身、定位偏移的问题。

　　从设计思路上看，这款小屏手机的结构设计重点平衡了握持手感与内部元器件堆叠空间，数模中体现的机身弧度、按键位置均符合单手握持的人体工学特征，在做手持类通讯产品的外观参考设计时，可直接参考其按键布局、曲面过渡的处理逻辑，优化小屏设备的握持舒适度。数模中所有外观特征均做了实体化处理，没有破面、缺失特征的问题，可直接导入各类三维软件做特征编辑、曲面提取、装配干涉检查，无论是做配件开发的结构校核，还是做同类产品的外观设计参考，都能直接使用，无需额外修复几何特征。在实际的结构设计工作中，这类完整的外观数模还可用于产品展示动画制作、电商宣传的渲染素材输出，通过数模直接渲染不同配色、不同材质的产品效果，无需拍摄真机即可完成前期的宣传物料制作。针对手机维修领域的工装设计，也可通过该数模设计拆机定位夹具、屏幕贴合模具，保证维修过程中机身定位精准，避免拆机时损伤机身内部元器件。
