LM386迷你音频功放模块结构设计

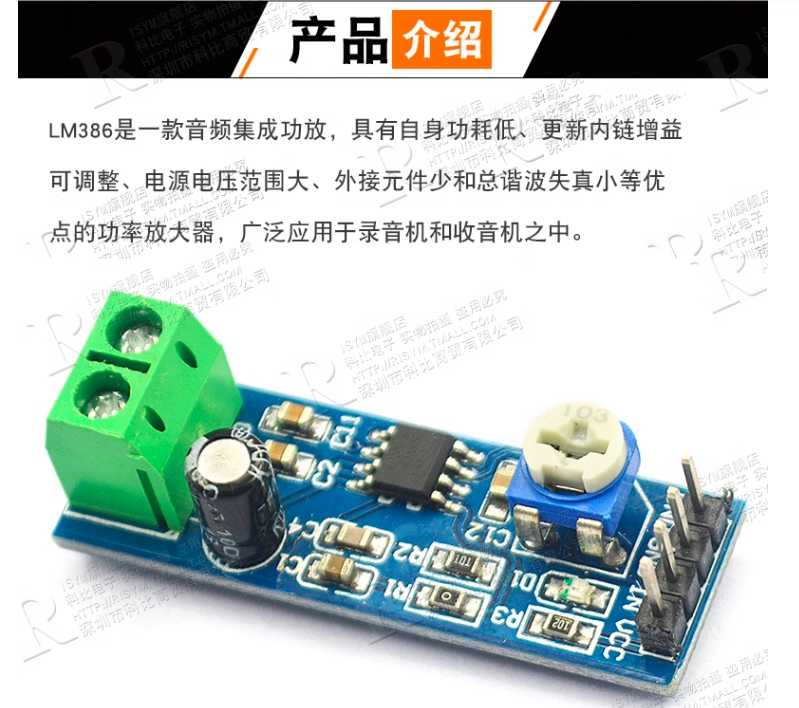

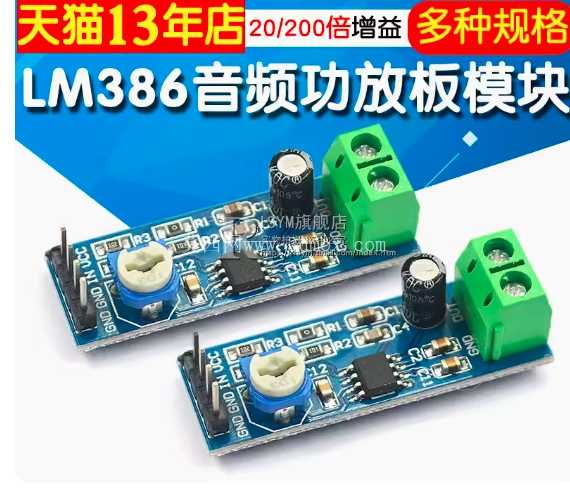

　　板载核心的LM386功放芯片采用SOP贴片封装，紧贴PCB板面布置，周边的阻容元件按照信号流向依次排布：输入耦合电容紧邻信号输入引脚布置，减少信号传输路径上的干扰拾取；反馈回路的阻容元件紧贴芯片反馈引脚，保证增益参数的稳定性；输出端的电解电容采用立式直插封装，预留足够的引脚爬电距离，同时兼顾电容本身的散热空间。模块上集成的蓝色可调电位器为增益调节部件，采用卧式安装方式，调节旋钮朝向板边外侧，无需拆解设备外壳即可直接用螺丝刀调整输出音量大小，适配不同灵敏度的扬声器匹配需求。这款基于LM386芯片设计的迷你微型音频放大器模块，是面向小功率音频驱动场景开发的板级功能组件，核心适配直流4V到12V的宽电压供电区间，能够直接驱动小功率扬声器完成音频信号的功率放大输出，在小型便携音频设备、嵌入式语音提示终端、桌面迷你音响、DIY电子制作项目中都有极高的应用适配性。从结构设计层面来看，模块采用FR-4玻纤PCB作为承载基体，整体布局遵循模拟音频电路的布线原则，功率回路与信号输入回路做了明确的区域划分，尽可能降低布线带来的串扰与底噪问题。

　　接线端子采用绿色插拔式接线端子，分别布置在板卡的两端，一端为电源与信号输入接口，另一端为扬声器输出接口，端子的引脚间距采用标准5.08mm规格，既可以直接用导线压接后插入固定，也可以搭配配套的接插件实现快速插拔，在设备组装与后期维护时能够大幅降低接线工作量。从安装边界来看，整个模块的PCB外形为长条形窄版设计，板边预留了两个对称的安装孔位，孔位直径适配M2规格的固定螺丝，可以直接通过铜柱固定在设备壳体内部的安装柱上，也可以利用背胶直接粘贴在平整的结构内壁上，对安装空间的要求极低，即使是内部空间局促的小型手持设备、嵌入式终端也能轻松容纳。

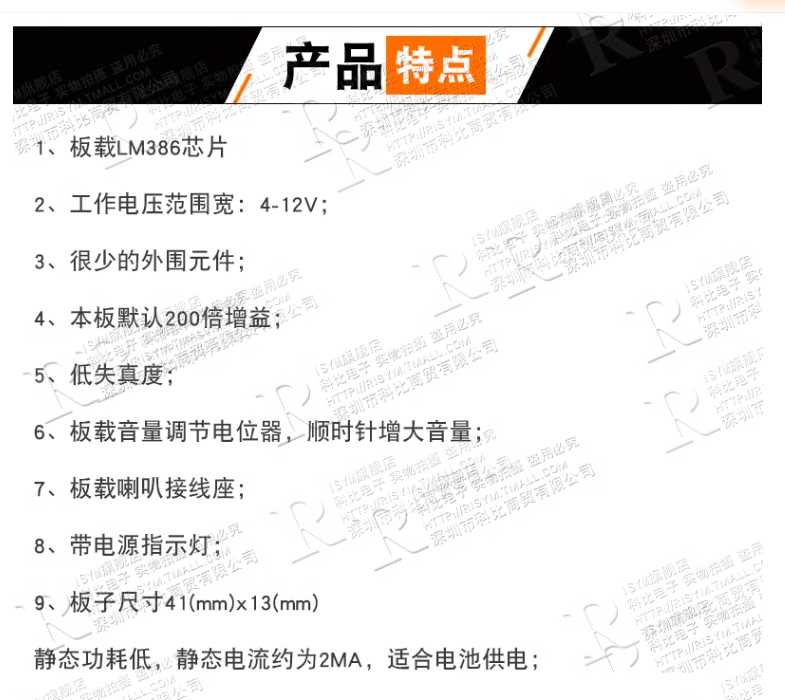

　　电路设计上，模块支持20倍与200倍两档增益切换，通过板上预留的焊盘位置即可完成增益配置，无需额外外接复杂的外围元件，在低增益档位下可以获得更低的底噪表现，适合对音质要求较高的小功率音频回放场景；高增益档位下能够获得更高的输出功率，驱动阻抗稍高的扬声器也能获得足够的音量输出。板上布置的电解电容除了信号耦合作用外，还承担电源滤波的功能，靠近电源输入端口的电解电容能够滤除供电线路上的纹波干扰，避免电源噪声串入音频回路产生可闻的电流声，芯片电源引脚旁布置的0.1uF陶瓷电容则负责高频去耦，保证芯片工作在稳定的供电状态下。在实际选型应用时，需要注意模块的供电电压不要超过12V上限，否则容易造成功放芯片的过压损坏；输出端连接的扬声器阻抗建议在4欧姆到32欧姆区间，过低的负载阻抗会导致芯片输出电流过大，触发芯片内部的过流保护，长时间工作在过载状态下还会造成芯片过热烧毁。模块的整体结构没有额外的散热片设计，依靠PCB板上的铜箔完成辅助散热，在额定电压下驱动8欧姆扬声器连续工作时，芯片表面温度会稳定在合理区间，无需额外加装散热装置即可满足长时间工作需求。

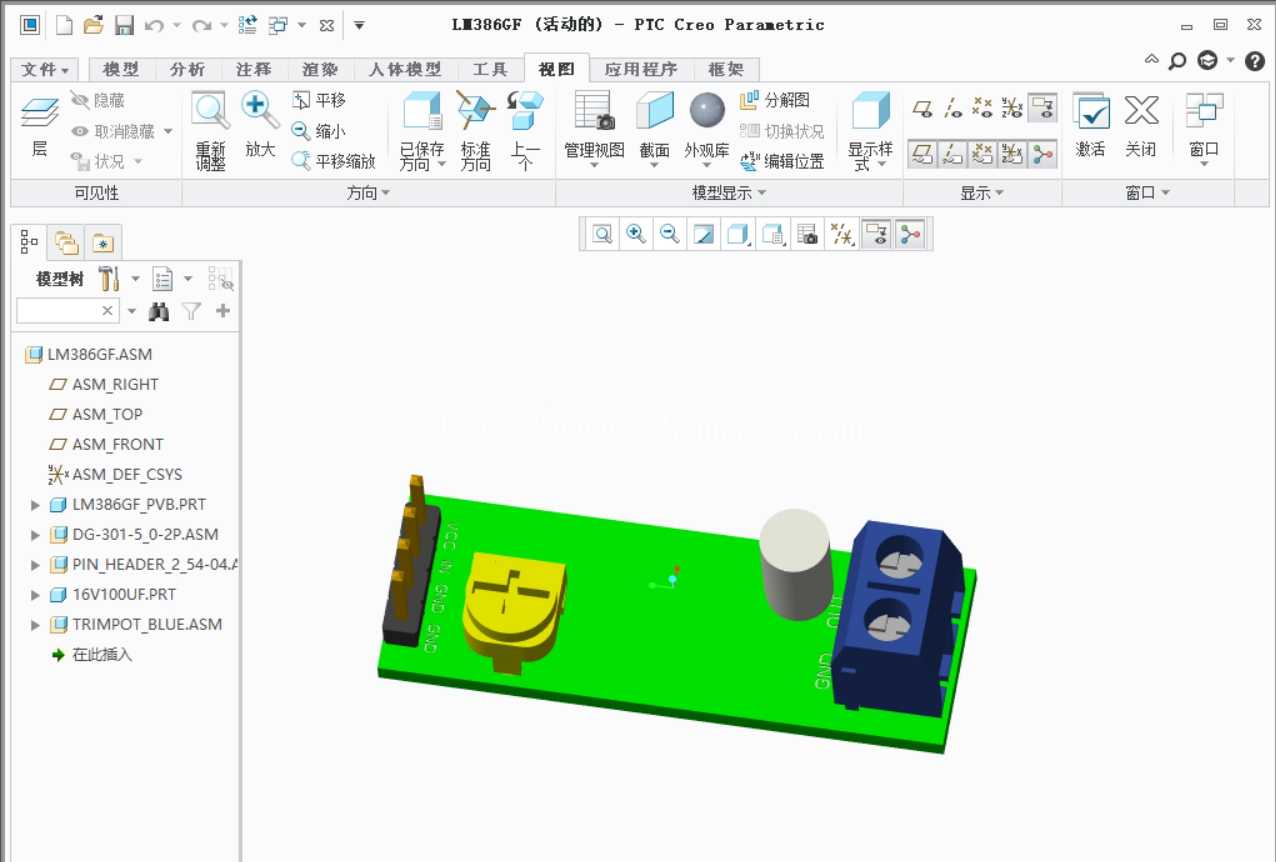

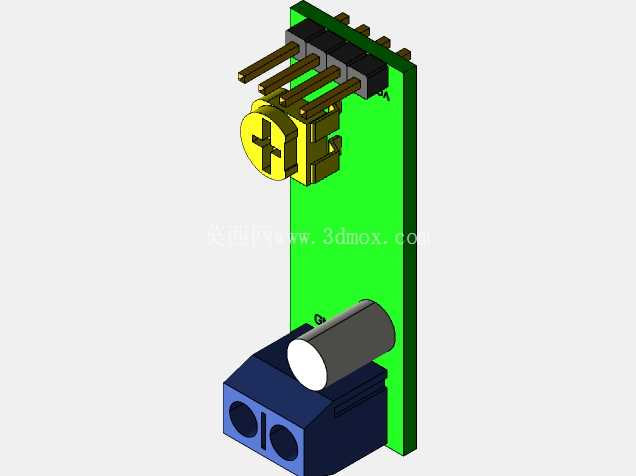

　　对于结构设计人员来说，在将这款模块集成到整机设备内部时，需要注意将模块的信号输入部分远离开关电源、变压器等强电磁干扰源，避免干扰信号串入音频回路产生噪声；电位器的调节位置需要在设备外壳上对应预留调节孔位，保证后期调试时工具能够顺利接触到调节旋钮；接线端子的出线方向需要预留足够的导线弯曲空间，避免导线过度弯折造成芯线断裂。这款模块的三维建模完整还原了板上所有元件的实际外形尺寸与安装位置，包括电位器的旋钮高度、接线端子的插拔空间、电解电容的直径与高度参数，在做整机结构干涉检查时，可以直接将模型导入装配体中验证安装间隙，避免实际组装时出现元件与壳体、其他结构件干涉的问题。
