E24系列直插色环电阻器三维建模作品

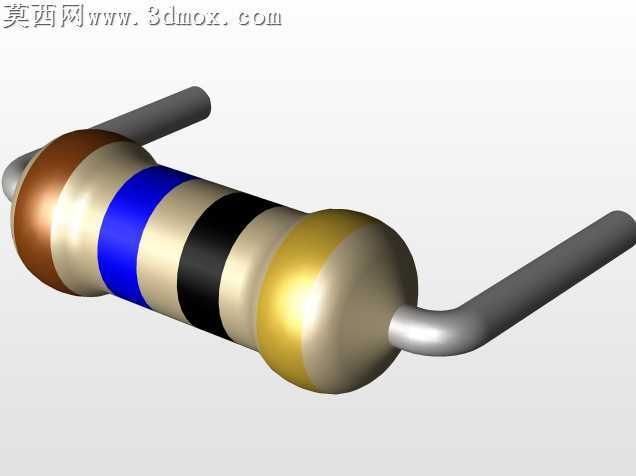

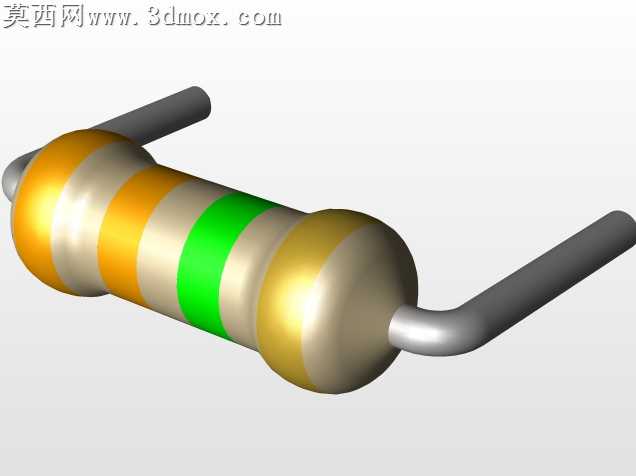

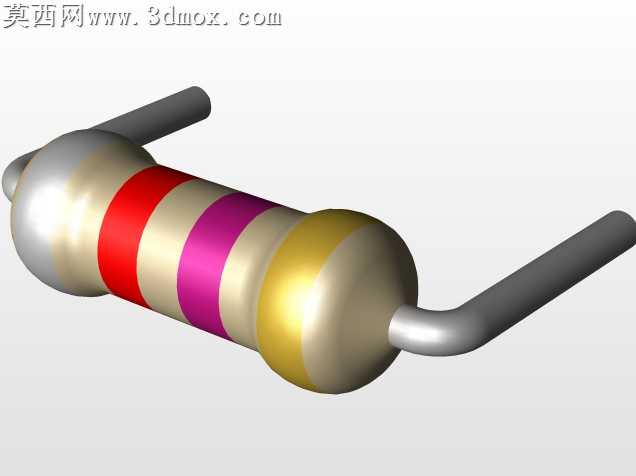

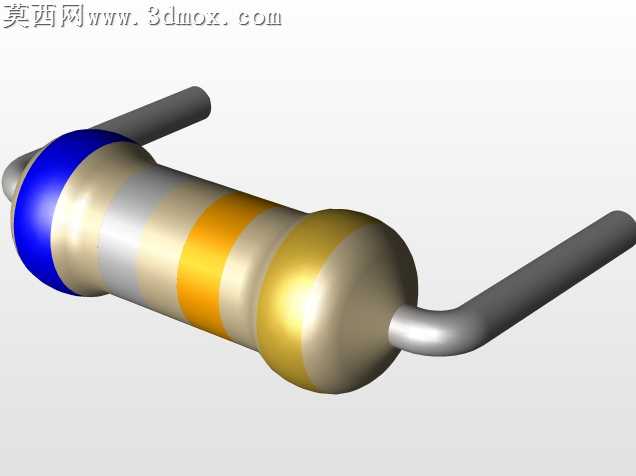

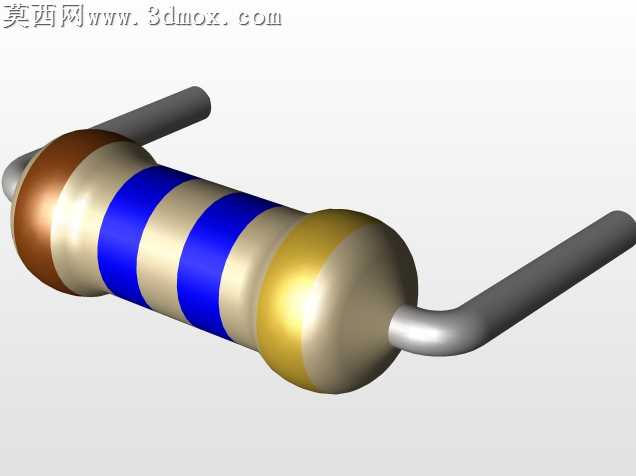

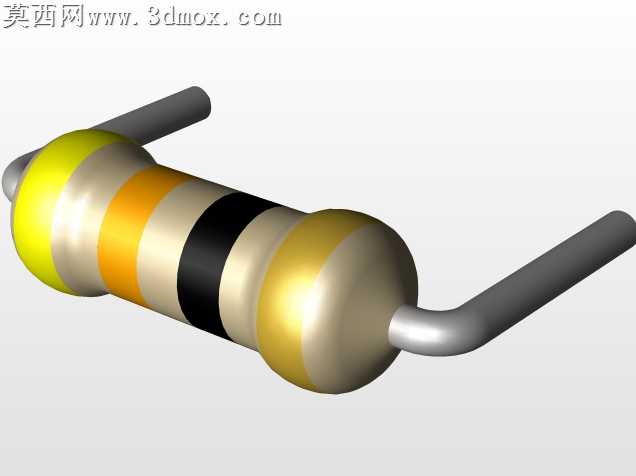

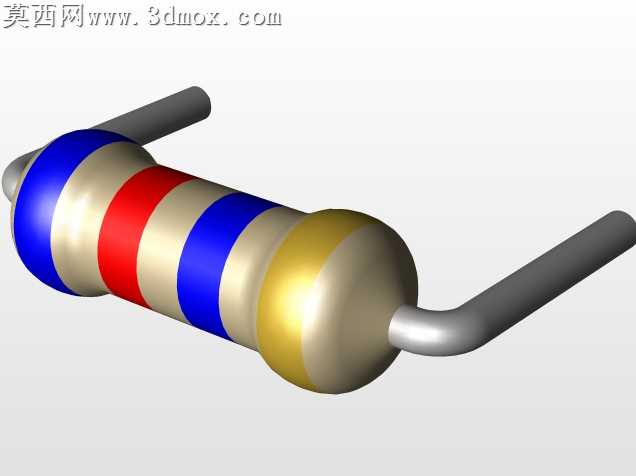

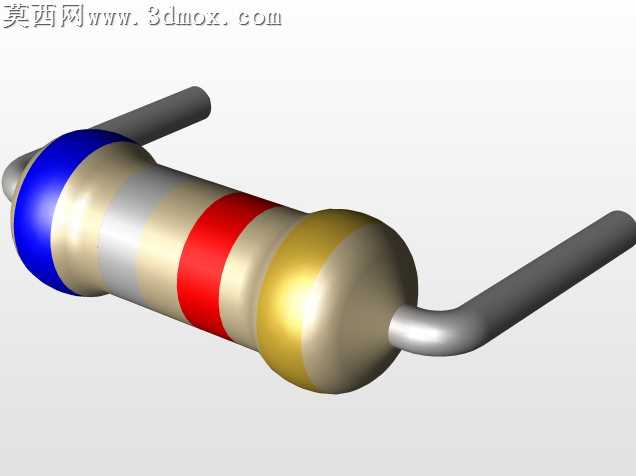

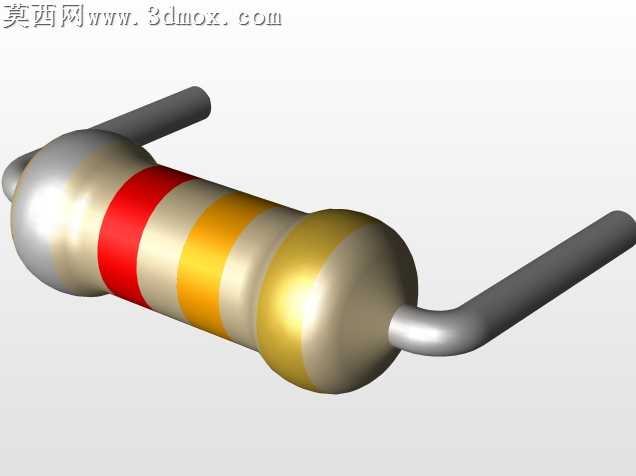

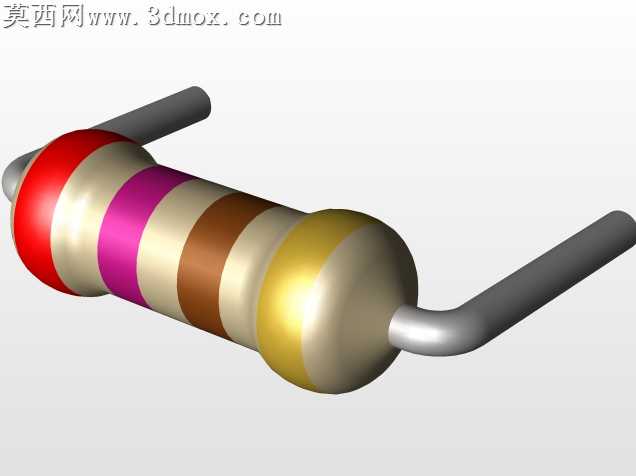

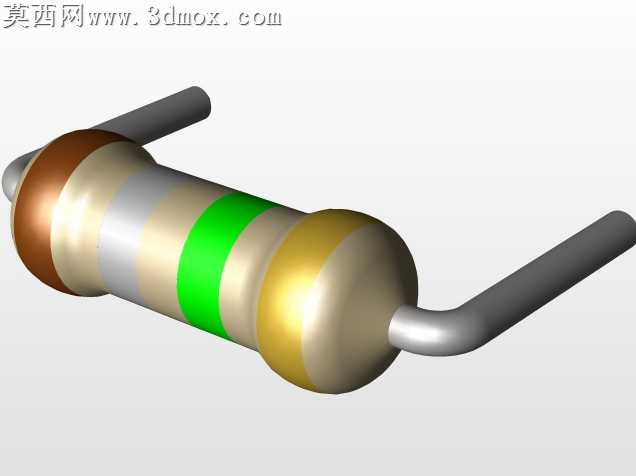

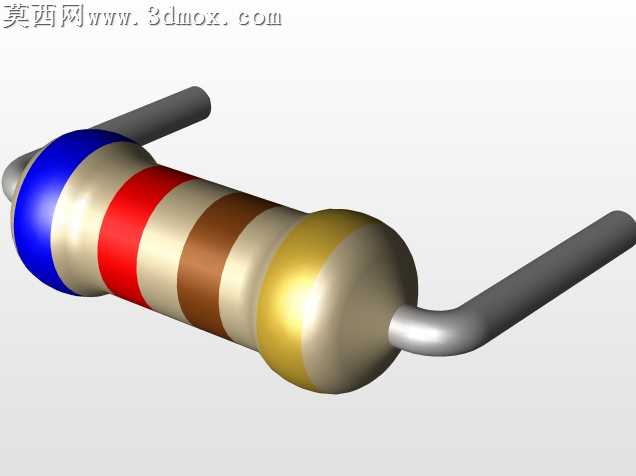

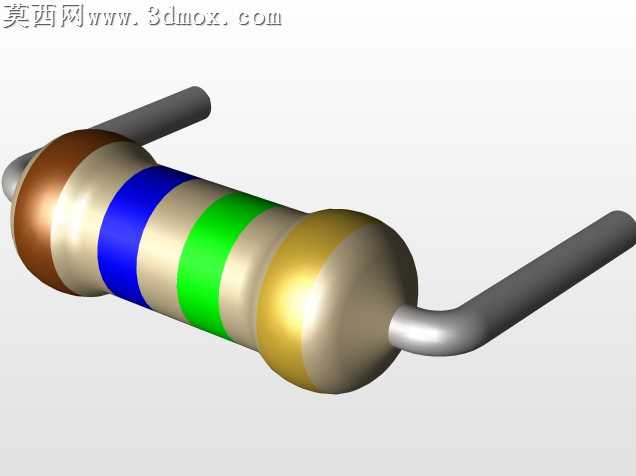

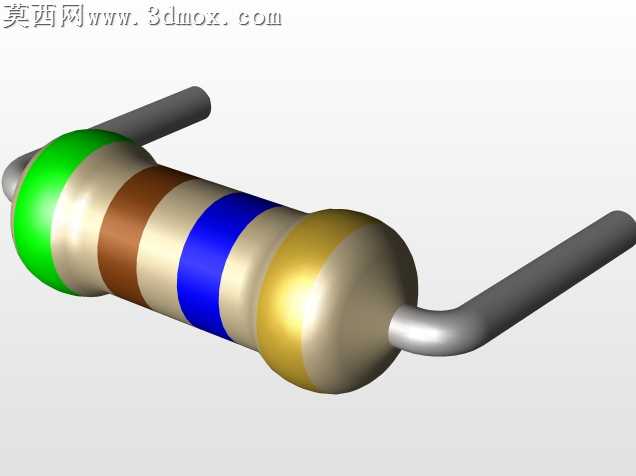

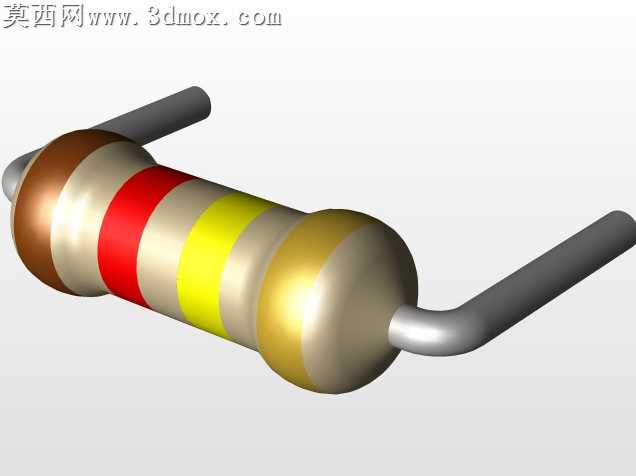

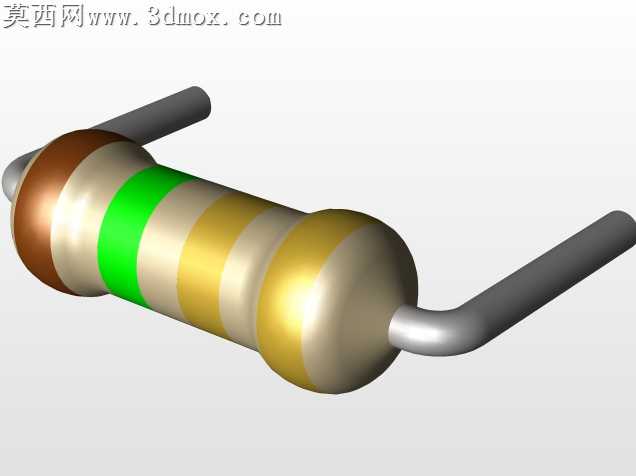

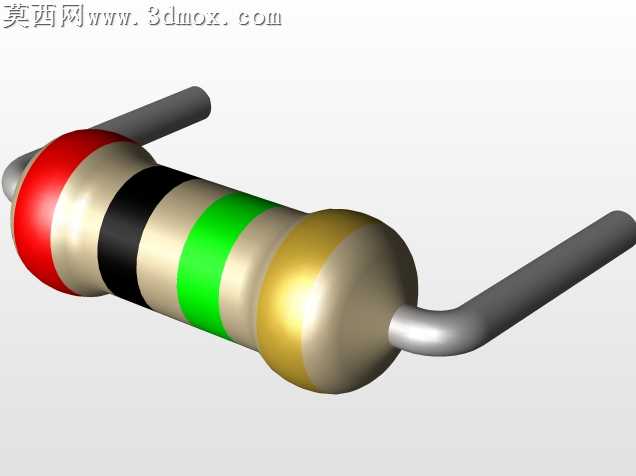

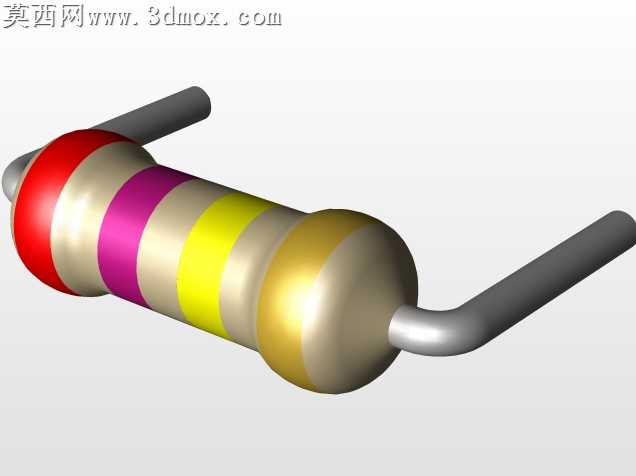

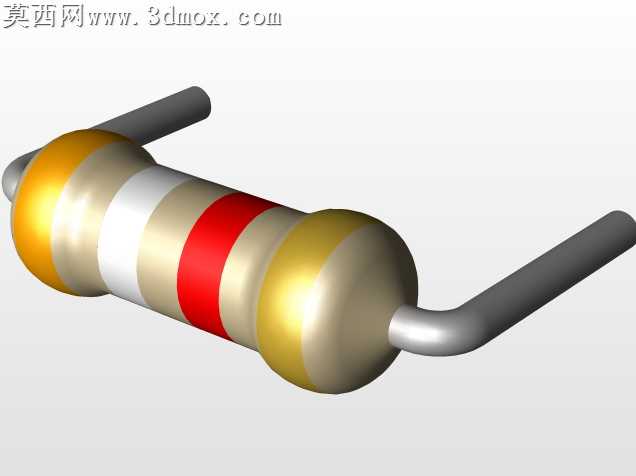

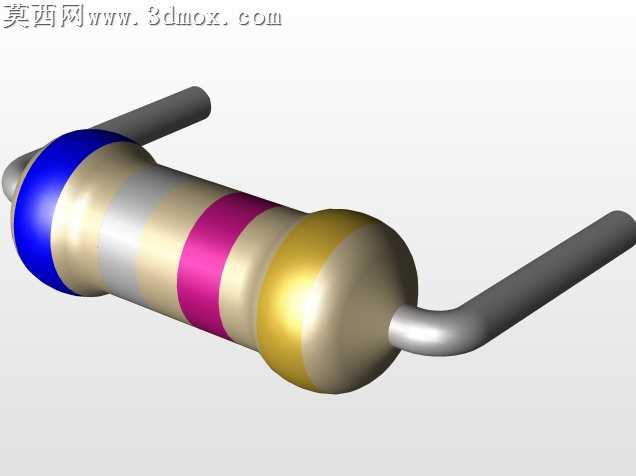

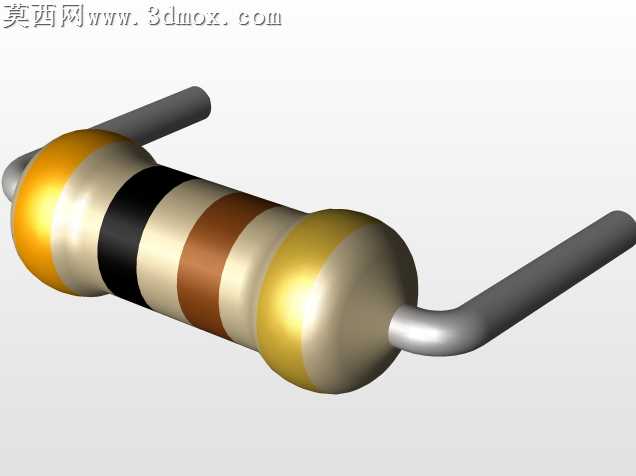

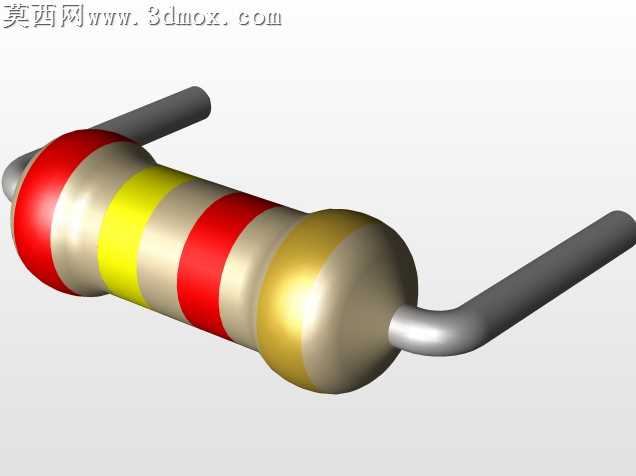

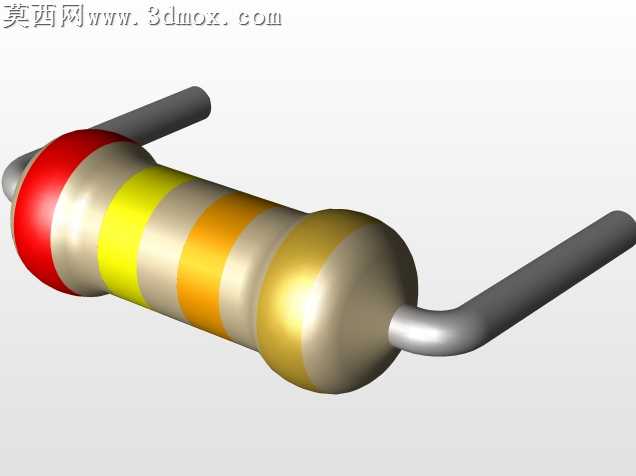

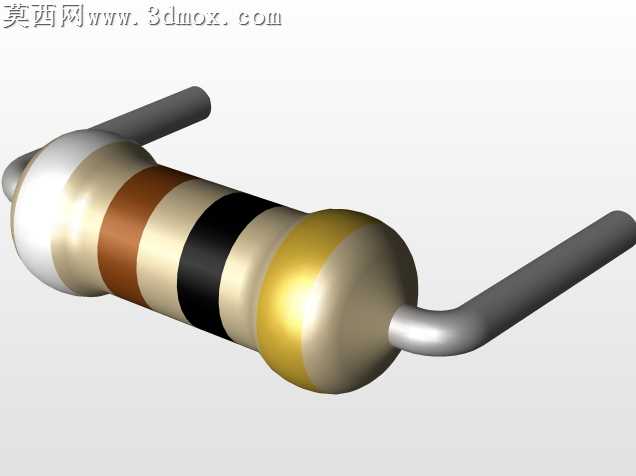

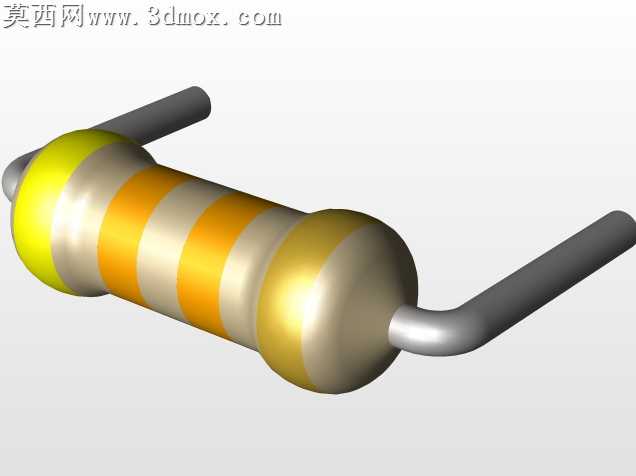

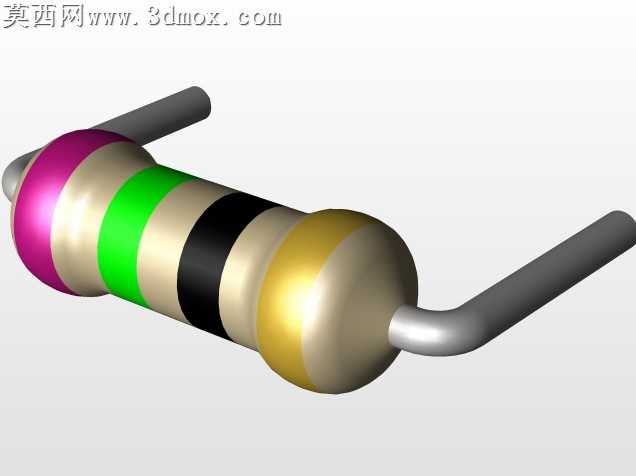

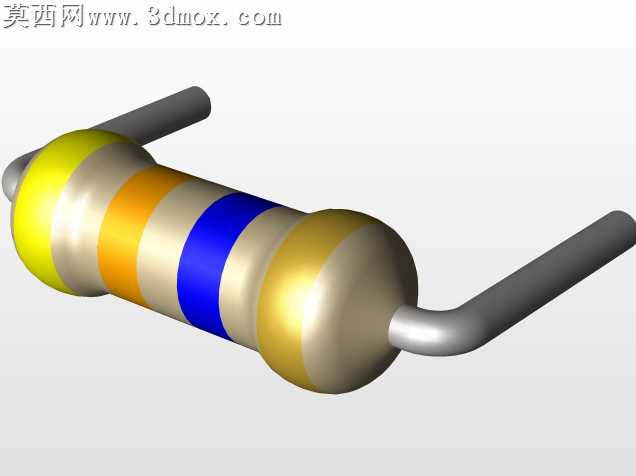

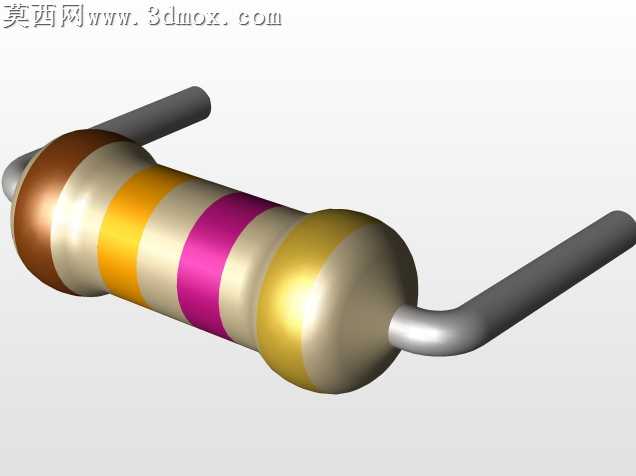

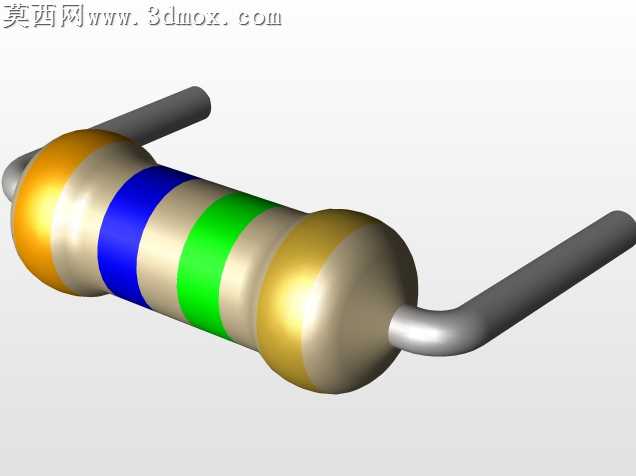

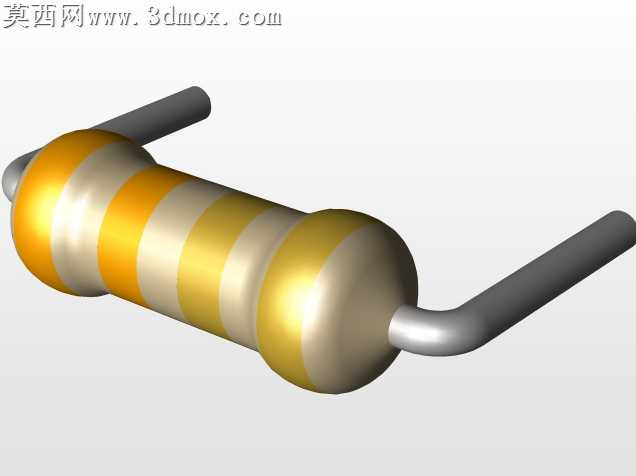

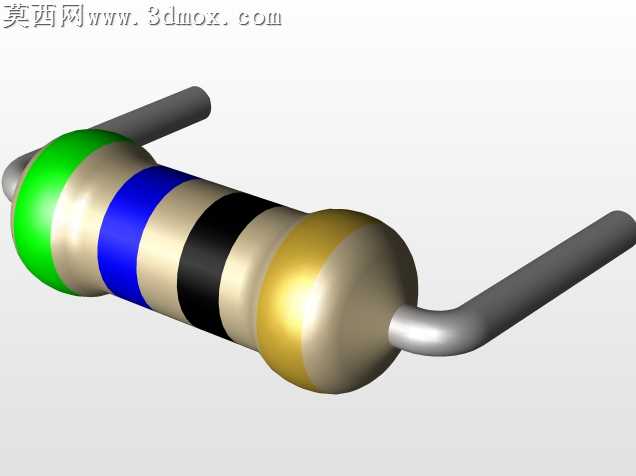

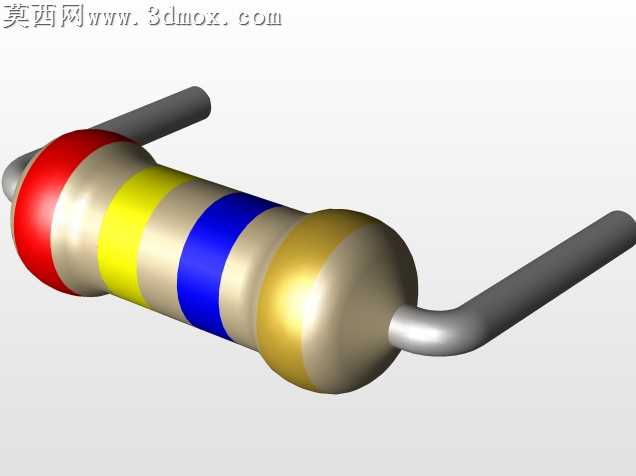

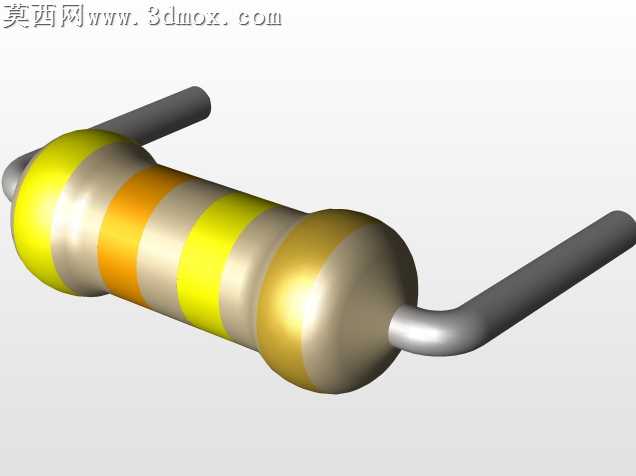

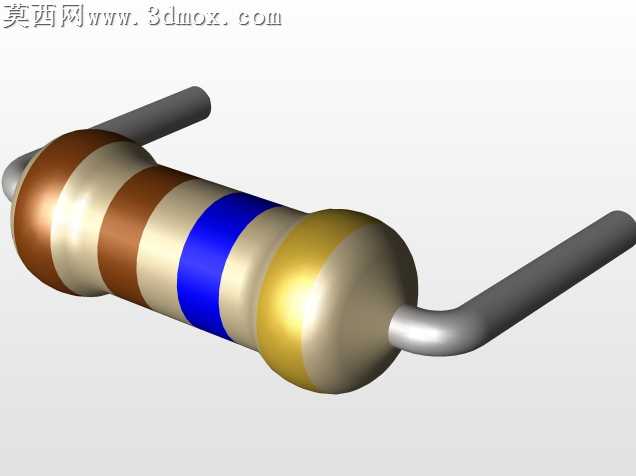

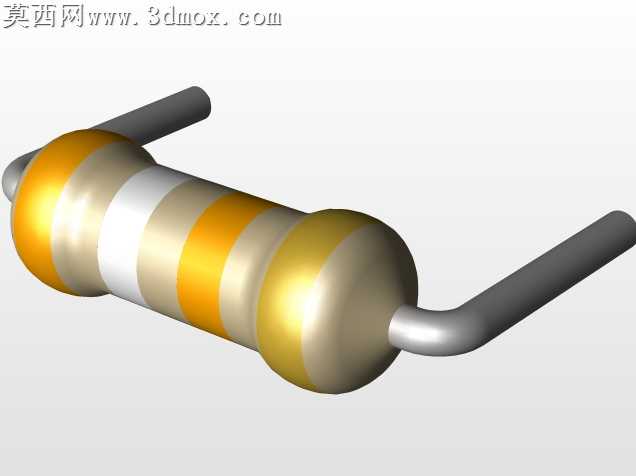

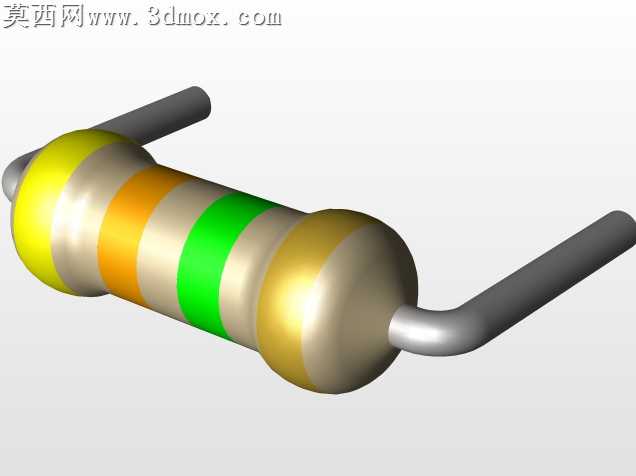

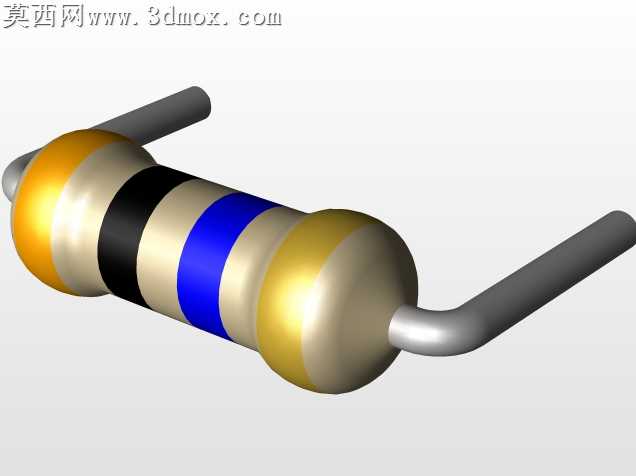

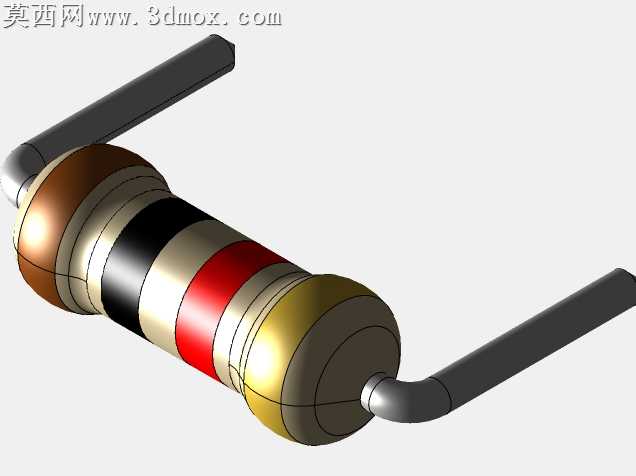

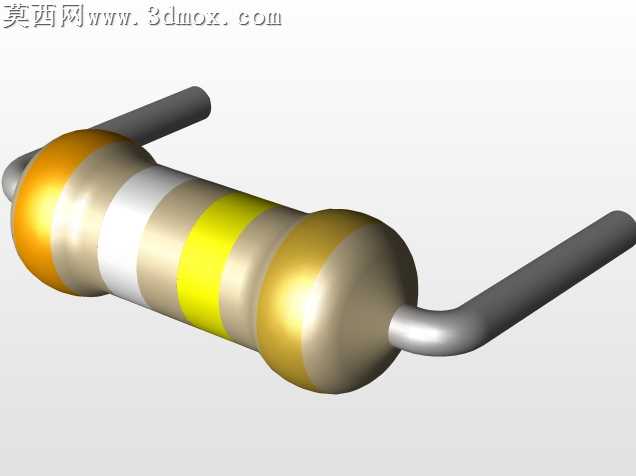

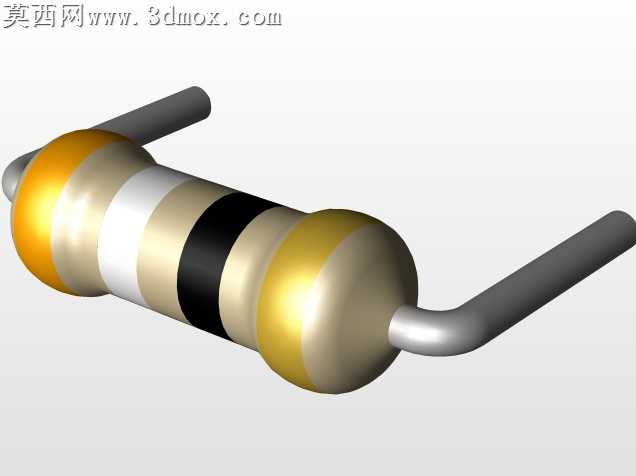

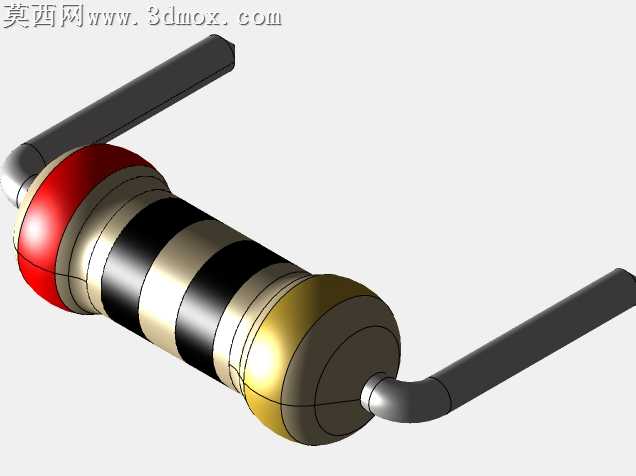

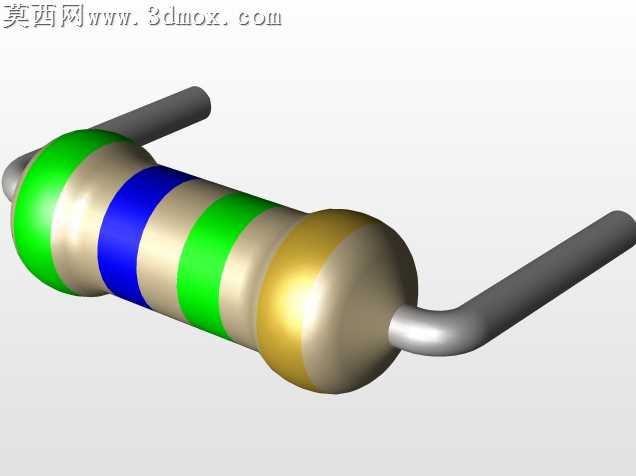

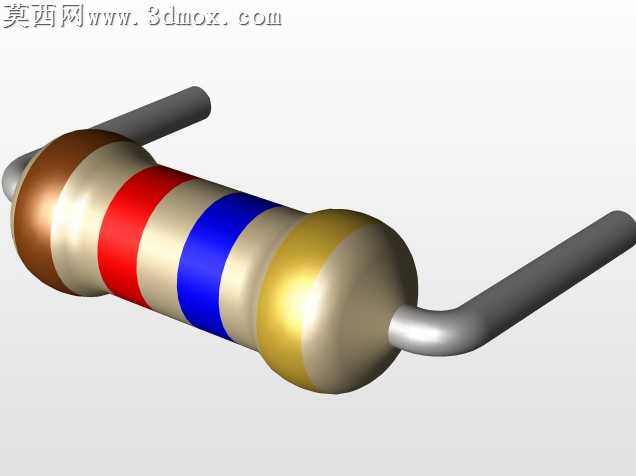

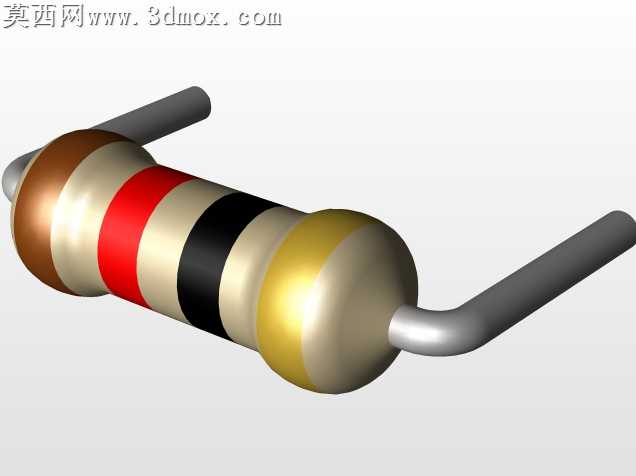

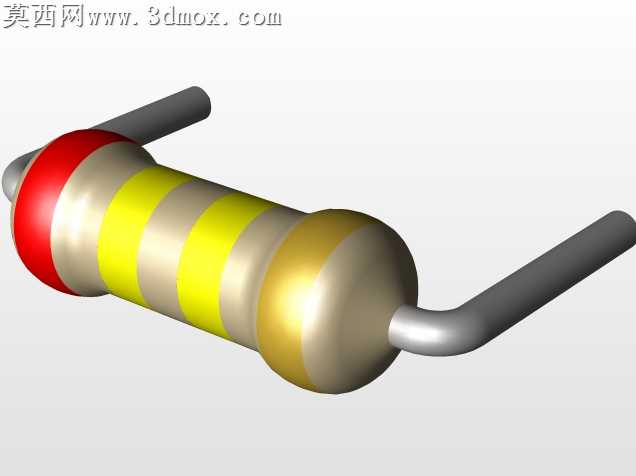

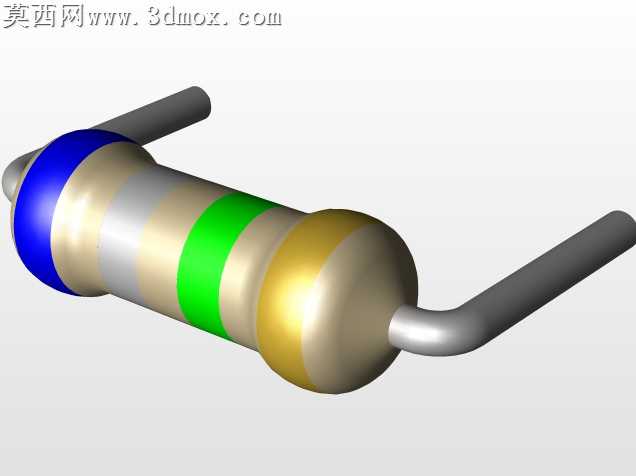

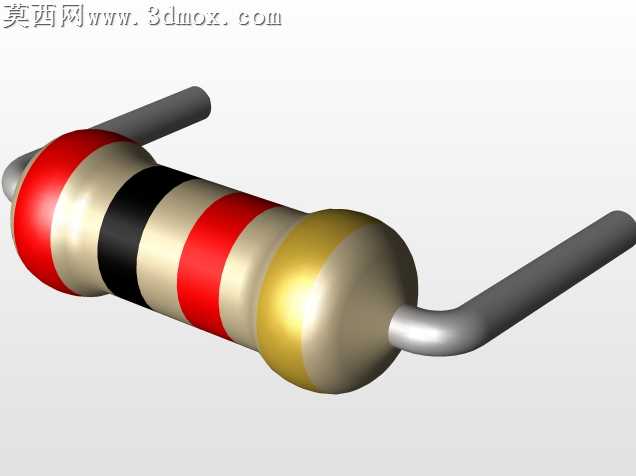

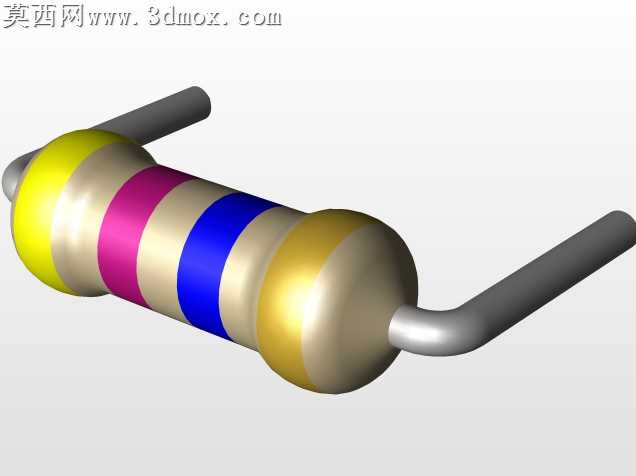

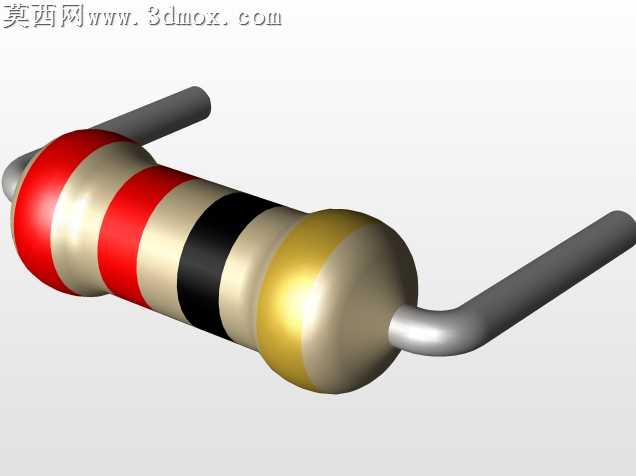

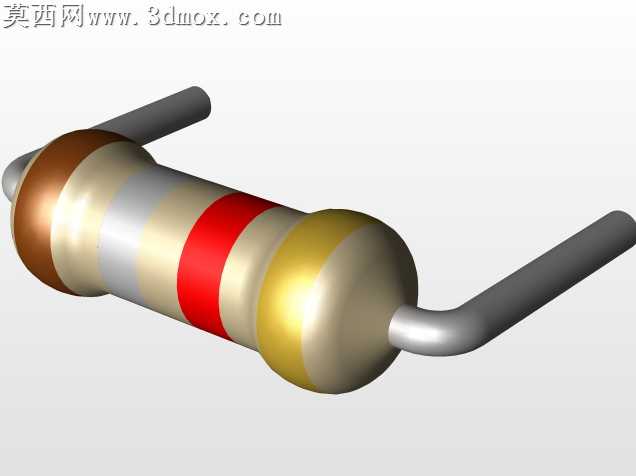

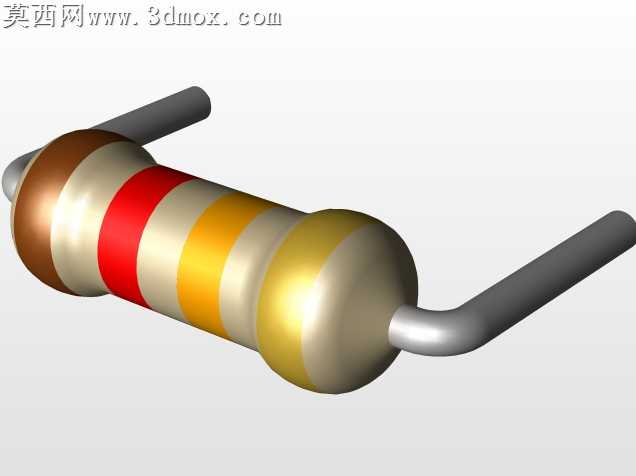

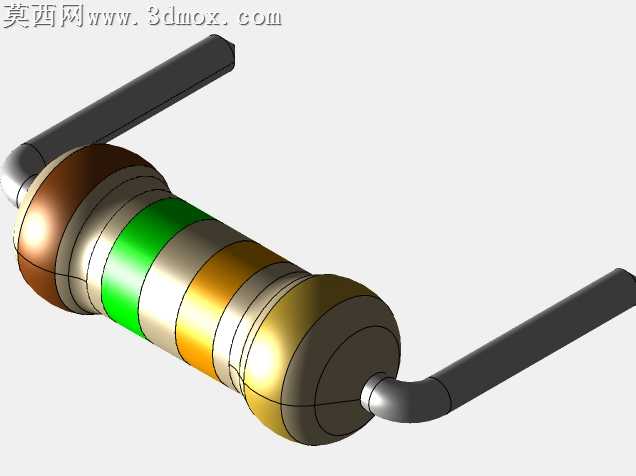

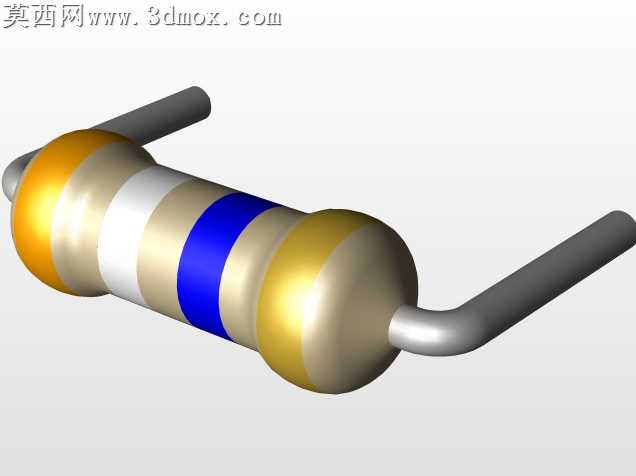

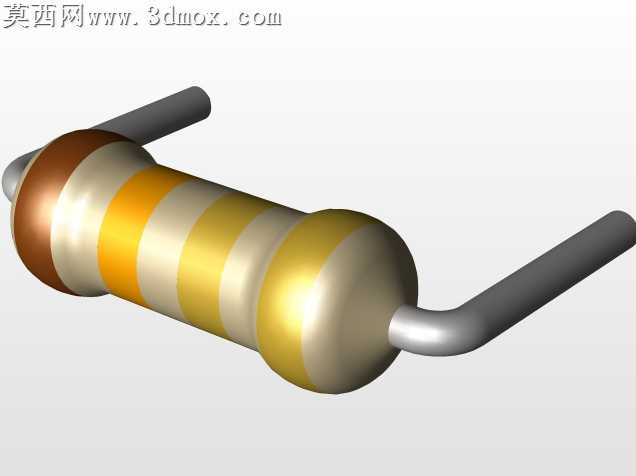

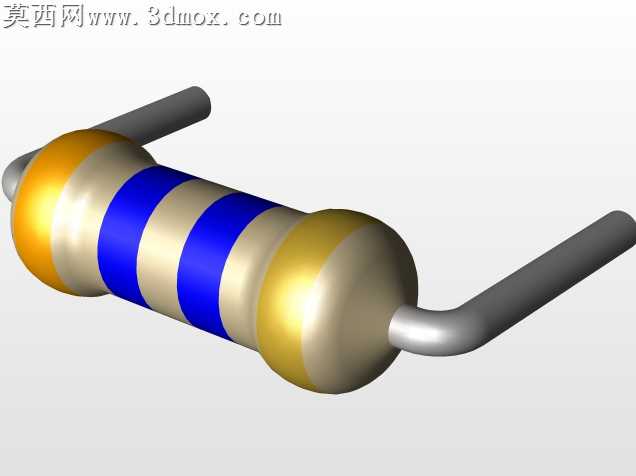

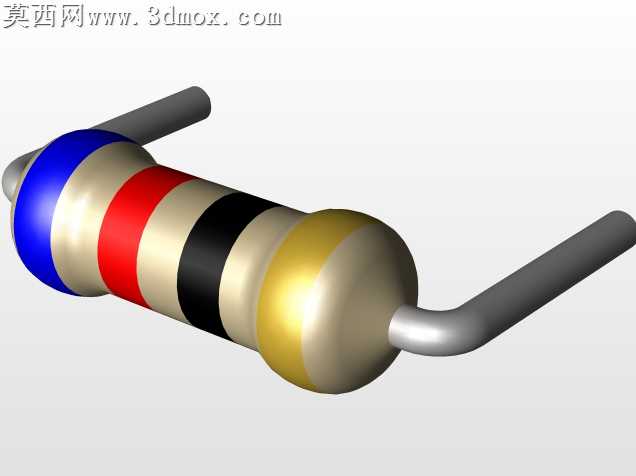

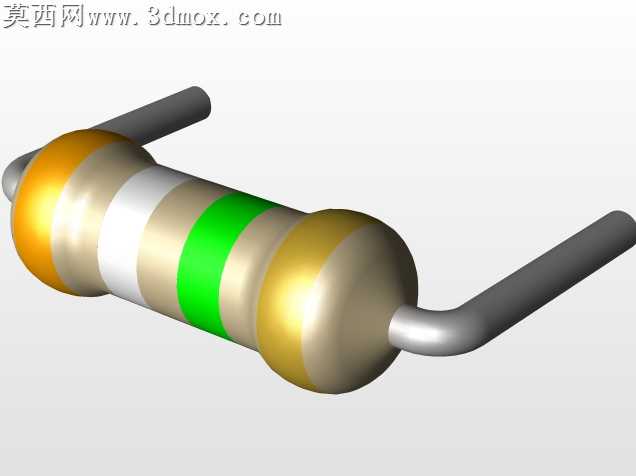

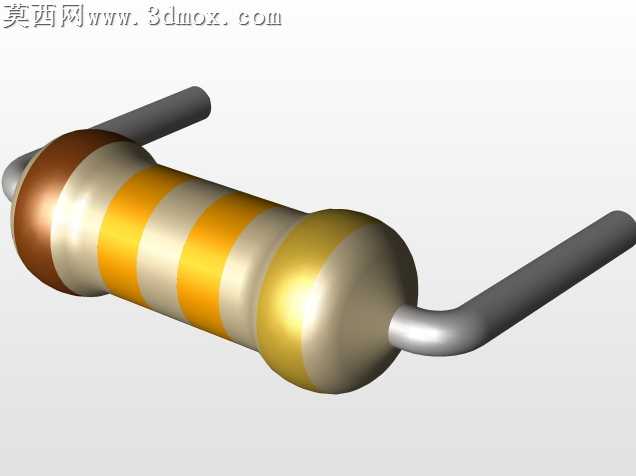

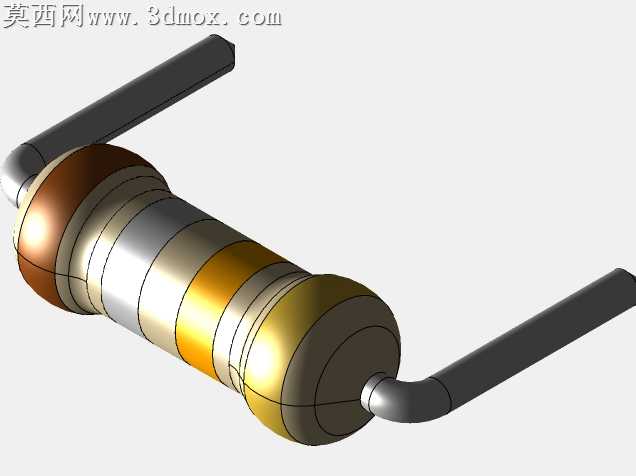

本作品为直插式色环电阻器的三维参数化建模成果，建模过程严格参照Yageo CFR-25系列电阻的实物尺寸规范开展，首先通过旋转凸台指令构建电阻的陶瓷基体主体结构，精准还原两端圆弧封头的曲面过渡特征，保证基体直径、整体长度的尺寸公差控制在合理范围内。针对两端的金属引脚结构，采用扫掠特征完成建模，精准还原引脚从基体端面引出后的弯折角度、引脚直径与伸出长度，还原实际生产加工中直插电阻的引脚成型形态，适配标准2.54mm间距PCB板的插装需求。模型的色环标识部分采用分区包覆特征实现，按照E24系列电阻的色标规范，在基体表面划分对应宽度的色环区域，分别赋予红、黑、蓝、金等对应色环的材质属性，清晰呈现阻值标识的视觉特征，色环的宽度比例、环间间距严格遵循实物电阻的标识规范，可直观识别对应阻值参数。材质渲染阶段，为陶瓷基体赋予哑光米白色非金属材质，还原陶瓷基材的漫反射质感；两端金属帽部分赋予镀锡金属的半光泽金属材质，还原金属端帽的轻微反光特性；引脚部分赋予哑光锡铅镀层的金属材质，还原直插元件引脚的焊接适配质感；各色环区域分别赋予对应颜色的高饱和度哑光涂层材质，保证色环标识清晰可辨。建模过程中对电阻的内部层级结构做了合理简化，保留外部装配所需的所有外形特征与尺寸基准，共覆盖E24系列从1Ohm到910MOhm的全阻值规格，螺距7.62毫米参数下共计216个电阻型号的外形统一适配，所有模型均采用通用实体建模逻辑构建，无碎面、无破面，曲面过渡顺滑，特征树逻辑清晰可编辑，可直接用于电子电路装配仿真、PCB布局干涉检查、电子产品结构展示等场景，能够满足不同设计场景下对直插电阻模型的调用需求，模型的外形尺寸与实物元件的误差控制在1%以内，可直接导出用于3D打印验证、装配模拟等后续工作。
