旋转编码器电子功能模块三维建模作品

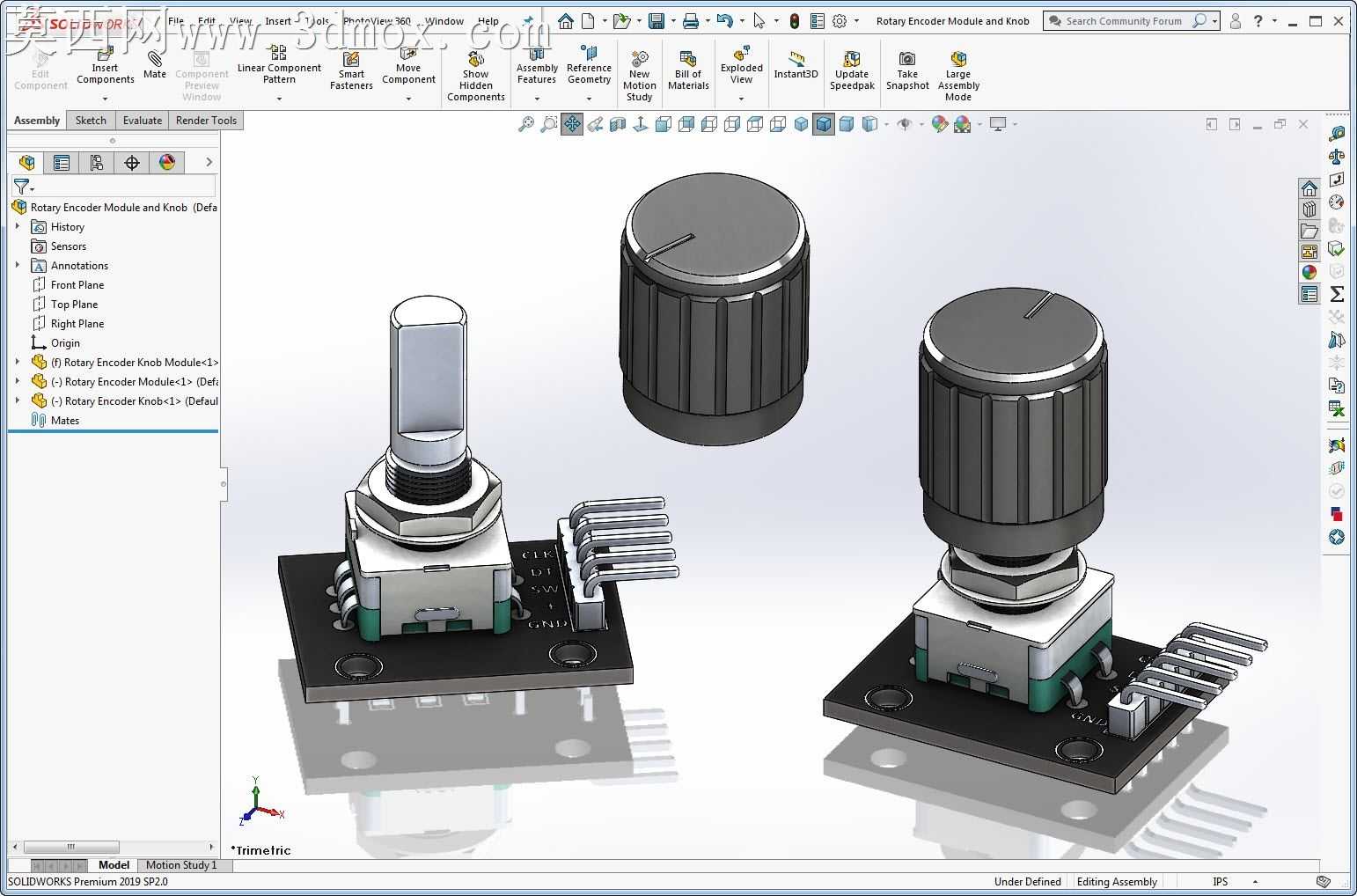

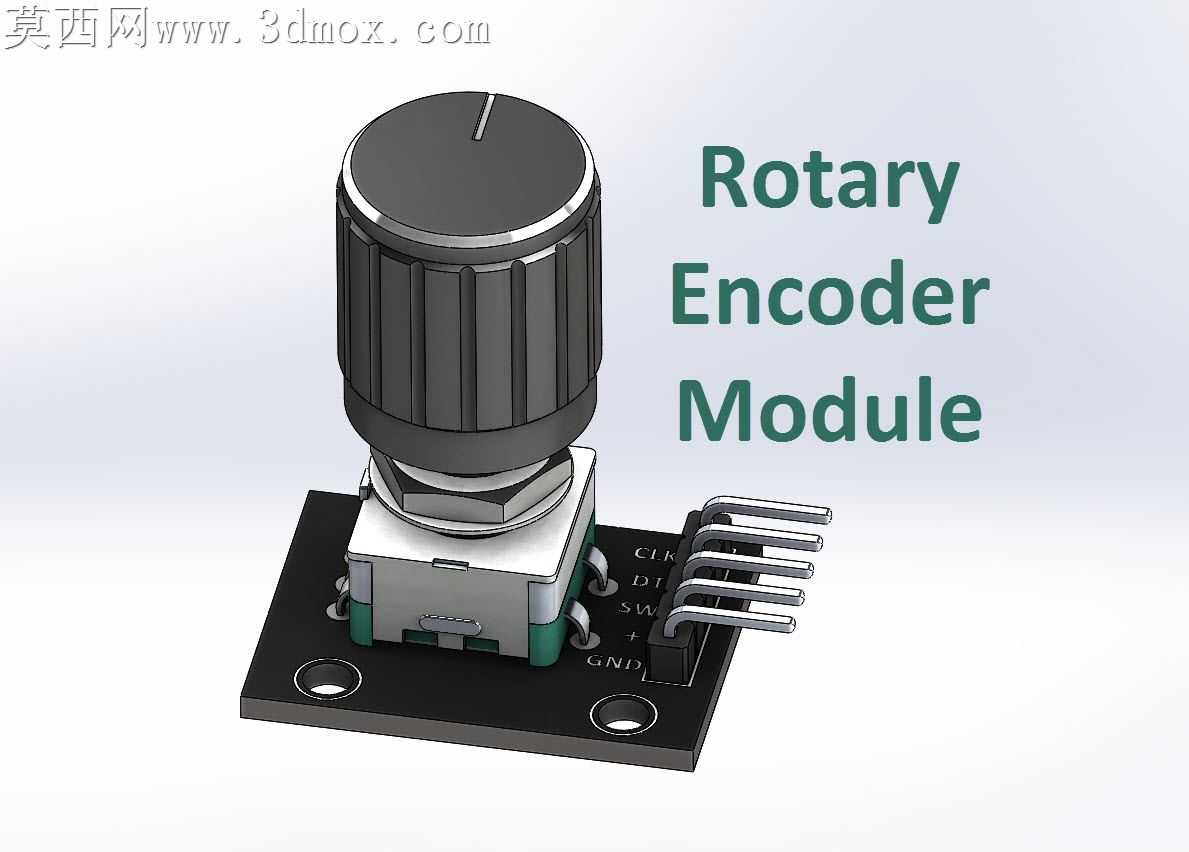

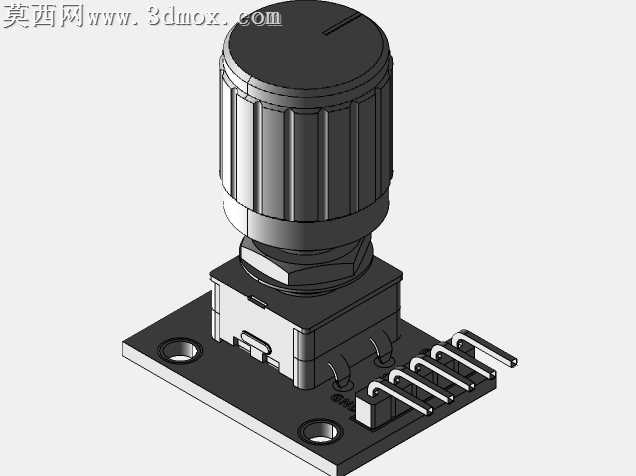

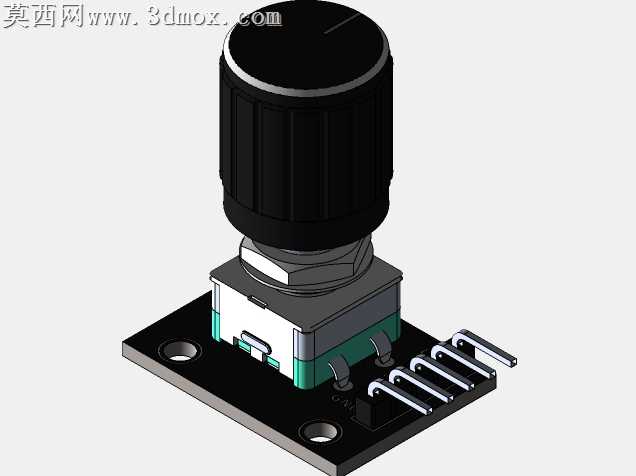

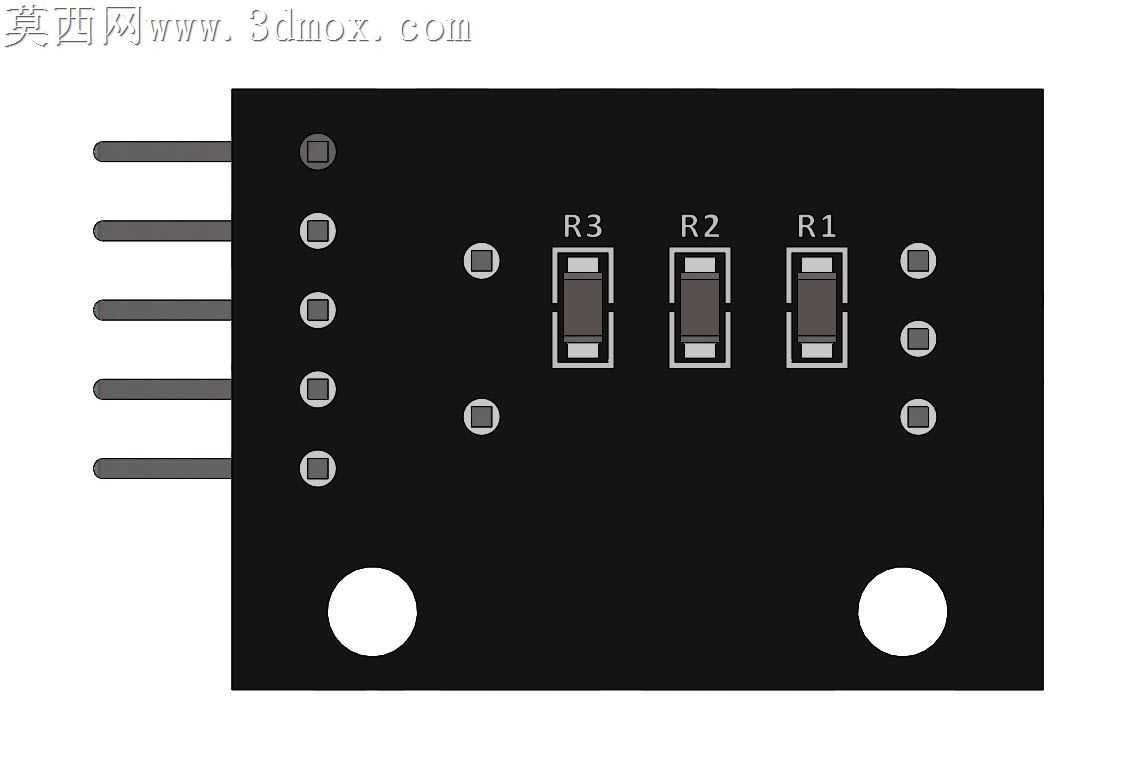

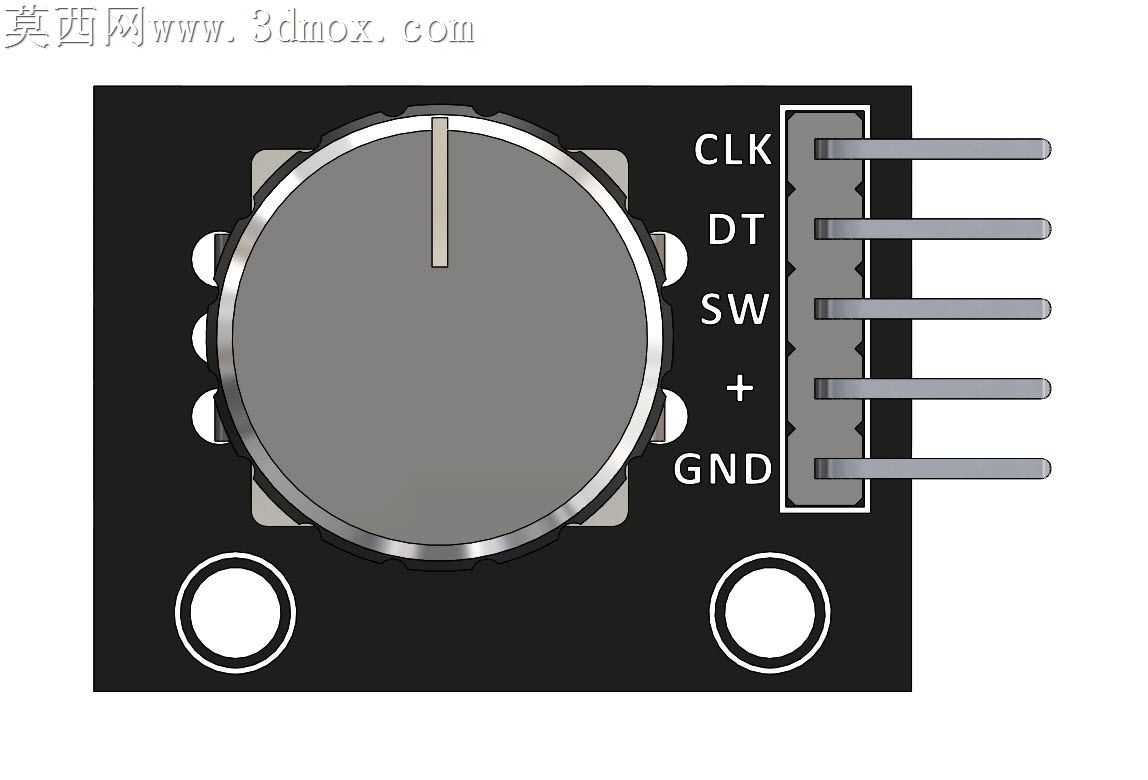

本作品为旋转编码器功能模块的三维建模成果，建模过程严格参照实物的外部尺寸与重量参数完成，整体模型还原度较高，可直接用于装配场景下的渲染展示与装配测试工作。建模阶段重点还原了模块的两大核心组成部分，即顶部的旋转旋钮结构与底部的PCB载板及引脚结构：顶部旋钮采用带竖向防滑纹理的圆柱造型，顶部设置定位指示刻线，旋钮与底座衔接处还原了金属螺纹固定结构与六角锁紧螺母的细节，能够清晰呈现编码器的安装固定结构特征；底部载板还原了黑色PCB基板的外形，预留了两个对称的安装固定孔位，侧边引出的五根弯插引脚逐一还原了引脚标识与排布顺序，清晰标注出CLK、DT、SW、+、GND对应的引脚位置，还原了模块的电气接口特征。材质渲染阶段针对不同部件匹配了对应的材质属性：旋钮部分采用哑光黑色硬质塑料材质，调整了表面粗糙度参数还原防滑纹理的磨砂质感；金属固定螺母、引脚部分采用金属材质，添加了轻微的环境反射效果还原金属件的光泽质感；PCB基板采用哑光黑色板材材质，表面印刷的白色引脚标识采用丝印质感的材质参数，区分于基板本身的哑光质感；编码器主体的塑料基座部分采用半哑光的工程塑料材质，还原实物的塑料外壳质感。设计思路上，本模型优先保障外部装配尺寸的精准性，未对编码器内部的光栅、触点等结构进行建模，核心定位是服务于整机装配场景下的占位、渲染与干涉检查工作，避免冗余内部结构带来的文件体积过大、装配加载卡顿的问题；模型同时提供了旋钮与模块的独立STEP格式文件，可支持不同三维软件的导入调用，满足跨平台的装配使用需求；渲染阶段采用了柔和的工作室光照环境，添加了柔和的阴影效果，能够清晰呈现模块各部分的结构层次与材质差异，可直接用于产品说明、方案展示等场景的配图使用，无需额外调整渲染参数即可获得清晰直观的展示效果。
