仿生人形机器人头部结构设计方案

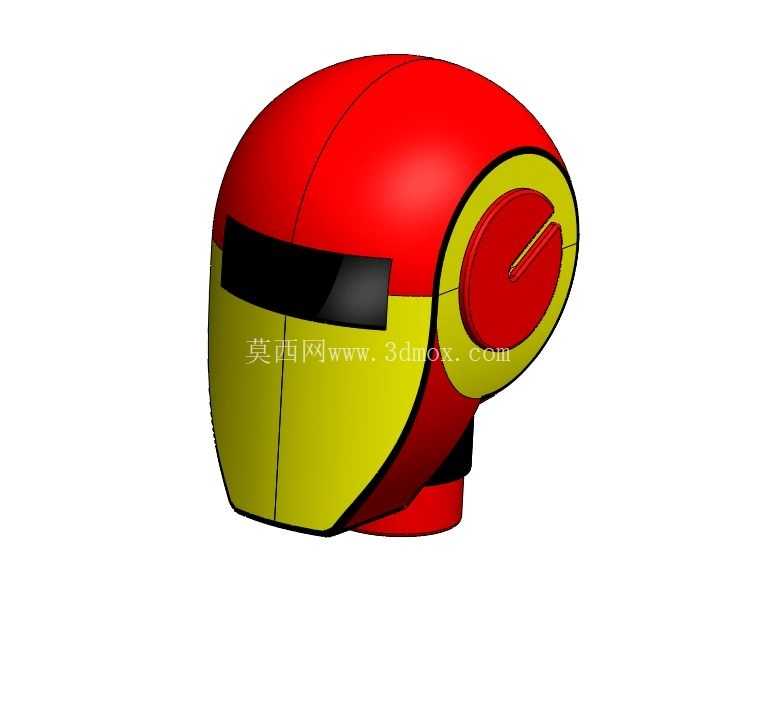

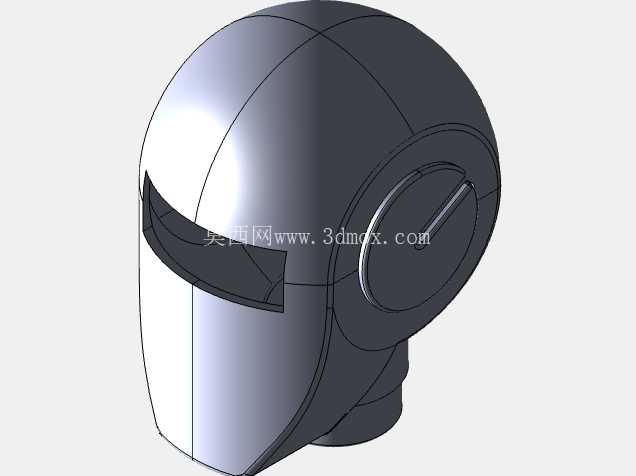

　　这款人形机器人头部结构，在设计初期就锚定了服务类人形机器人、展厅导览机器人、科研实验平台三类核心应用场景，区别于工业机械臂末端的执行端结构，头部作为人机交互的第一视觉触点，结构设计需要兼顾内部元器件安装空间、外部曲面流畅度、颈部转动机构的安装适配性三类核心需求。从结构分层来看，整个头部采用前后壳分模设计，前壳区域预留了视觉传感器、交互显示屏、拾音模块的安装位，曲面过渡采用G2连续曲率处理，既保证了外观的整体性，也避免了曲面突变带来的应力集中问题，后壳区域则做了加厚筋位处理，用来承载主控板、散热模块、接线端子排的安装载荷，筋位间距控制在12-15mm区间，既保证壳体刚性，也不会过度增加整体重量。

　　颈部连接端采用标准法兰接口设计，法兰盘上均匀分布6个M4安装螺孔，适配市面上主流的人形机器人颈部两轴舵机、谐波减速转动机构，安装基准面做了0.02mm的平面度公差处理，保证转动过程中不会出现偏心抖动问题。从实际用途出发，这款头部结构可以直接搭载双目视觉相机、环形拾音麦阵、表情显示面板，应用在政务大厅导览、科技馆展品演示、高校机器人科研实验等场景，不需要额外做结构改制就能完成核心元器件的装配。

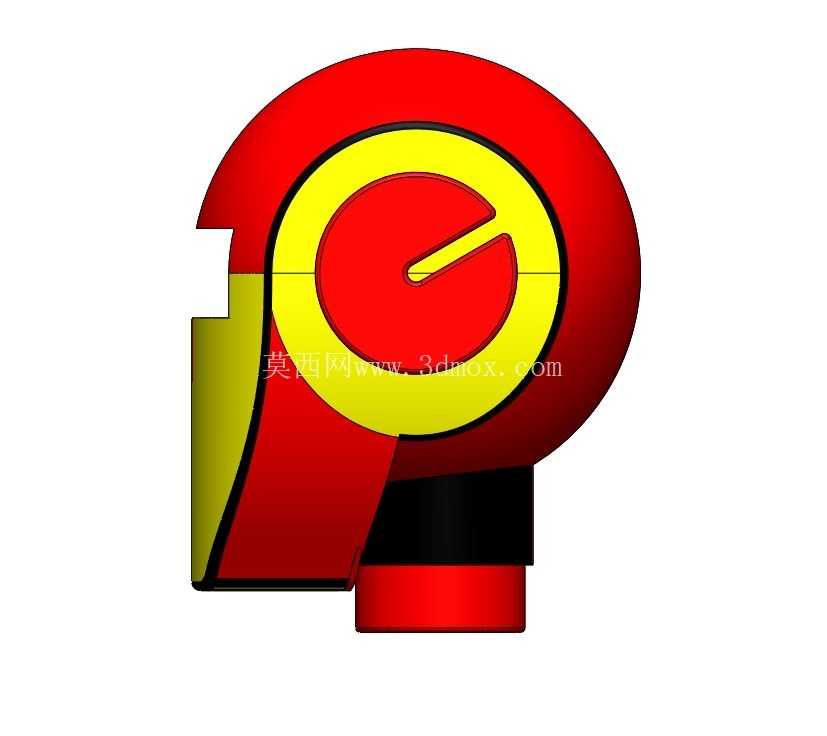

　　设计过程中特意将视窗区域做了下沉式处理，视窗边缘做了2mm的遮光唇边，既可以遮挡内部元器件的走线，也能避免环境光在视窗表面形成反光，影响视觉传感器的采集精度，耳部区域的圆形凹陷结构并非装饰件，而是预留了扬声器、超声波避障传感器的安装位，凹陷深度刚好匹配常用的20mm直径扬声器的安装尺寸，不需要额外做固定支架就能完成装配。整个头部的内部走线全部走壳体侧壁的隐藏式线槽，线槽宽度预留8mm，足够容纳视觉模块、音频模块、传感器的所有排线，线槽边缘做了R1.5的圆角处理，避免装配过程中划伤线材绝缘层。

　　从安装边界来看，整个头部最大外轮廓宽度控制在180mm，前后最大深度220mm，整体高度240mm，适配身高120-160cm区间的人形机器人机身比例，不会出现头身比例失调的问题，壳体壁厚统一采用2.5mm设计，既满足3D打印小批量试制的强度要求，也适合后续开模注塑的量产工艺要求，分模线全部设置在曲面转折的视觉盲区，装配完成后不会看到明显的拼接缝隙。在结构强度校核阶段，针对颈部连接位置做了1.5倍额定载荷的静力学仿真，确保机器人在快速转头、急停动作下，连接位置不会出现塑性变形，壳体表面的曲面分割线也并非单纯的造型线条，每一条分割线都对应内部筋位的走向，能够在不增加壳体壁厚的前提下，提升整个外壳的抗冲击性能，即使受到轻微的外力碰撞，也不会出现壳体凹陷、开裂的问题。视窗部分采用半透明深色材质装配，和外壳的深色哑光质感形成视觉层次，同时可以完全遮挡内部的元器件布局，从外部看不到内部的走线和板卡，保证外观的整体性，颈部和头部连接的位置做了锥形过渡结构，既可以遮盖颈部转动机构的外露部分，也能扩大颈部转动的角度范围，让头部的俯仰、左右转动角度都能达到±45°，满足人机交互过程中的视线跟随、动作表达需求。
