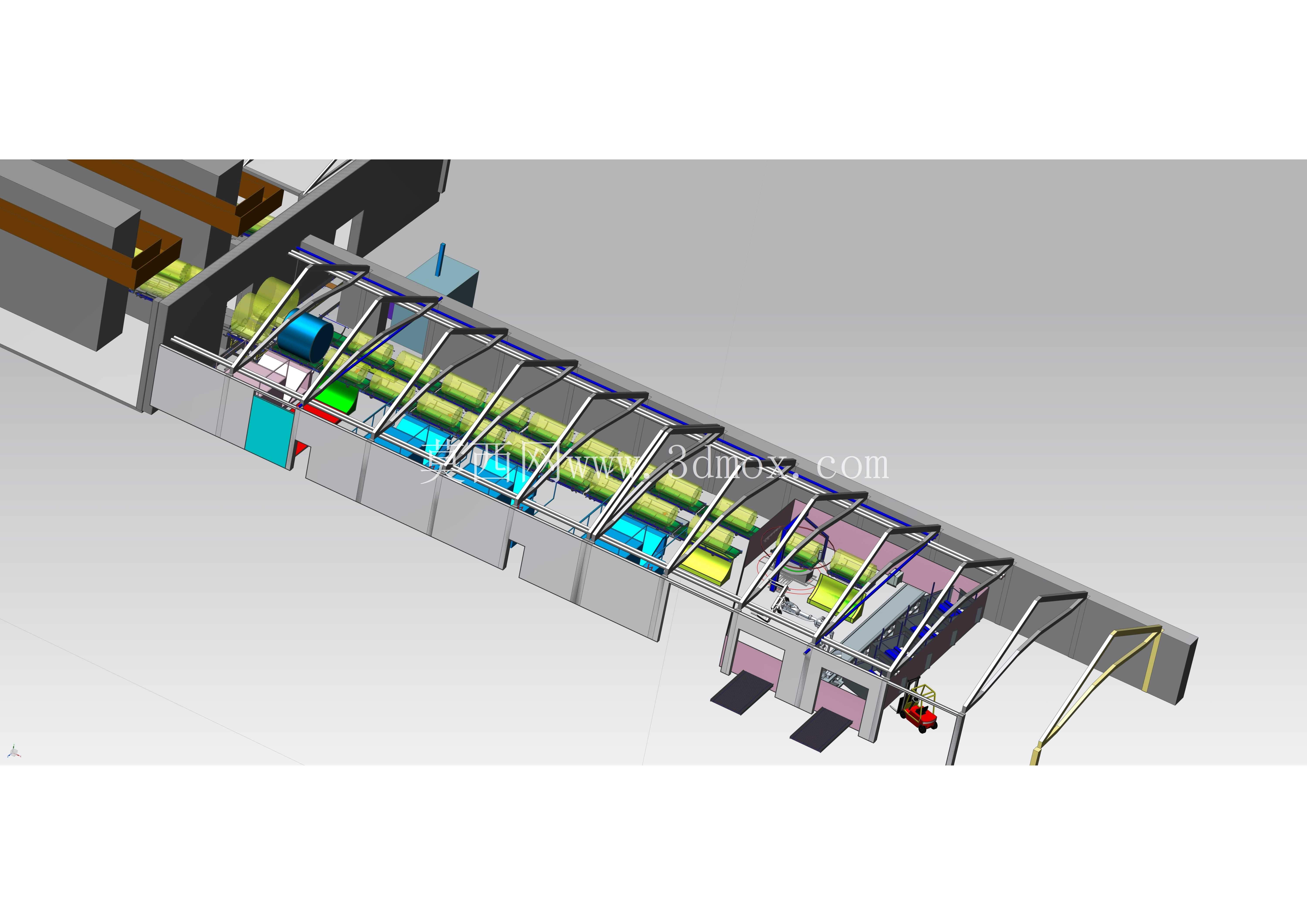

泡沫卷材搬运堆垛大型机器人作业单元

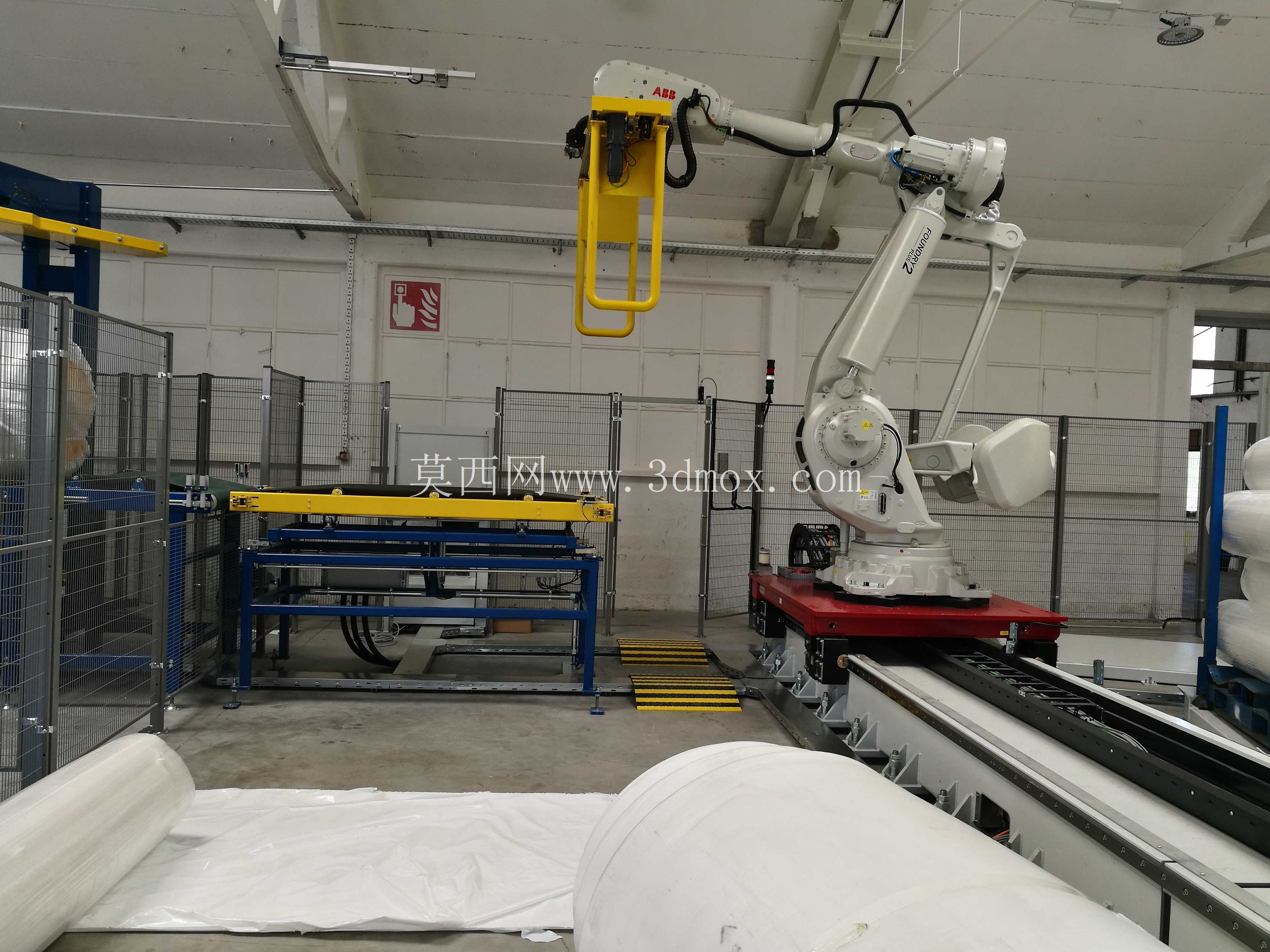

　　这套作业单元主要面向软质泡沫卷材生产后的仓储转运环节，解决大尺寸轻质卷材人工搬运效率低、堆垛对位精度差的痛点，适配卷材从生产线末端下线后到托盘码放、暂存区转运的全流程作业需求，在软泡材料生产、家居建材卷材加工、包装材料制造等场景中可直接对接产线节拍，替代人工完成重复性高、作业范围大的搬运动作。整套设备采用轨道式移动机器人作为核心执行机构，机器人搭载专用卷材夹持工装，可根据卷材直径、重量自适应调整夹持力度，避免软质泡沫表面出现压痕或夹持变形，夹持端配备旋转轴，可在搬运过程中调整卷材轴向角度，满足托盘上横竖交错堆垛的摆放要求，适配不同规格托盘的码垛逻辑。

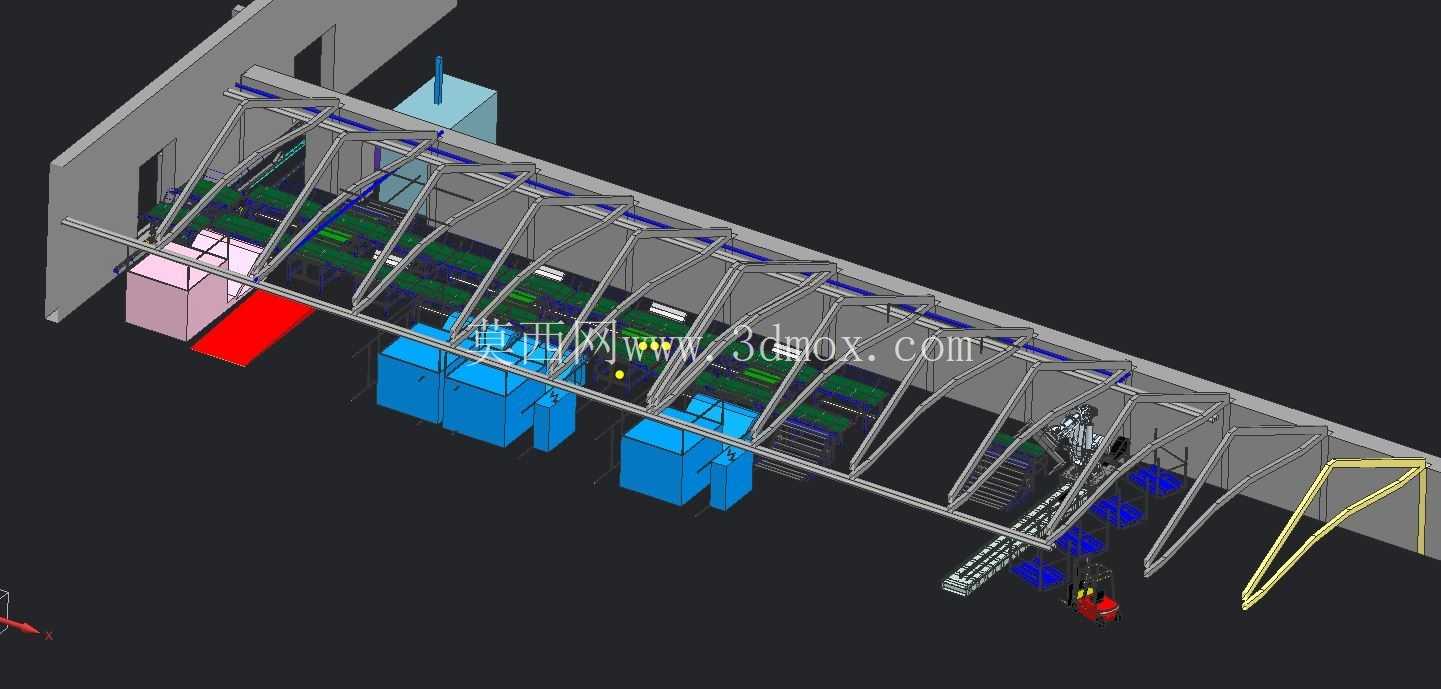

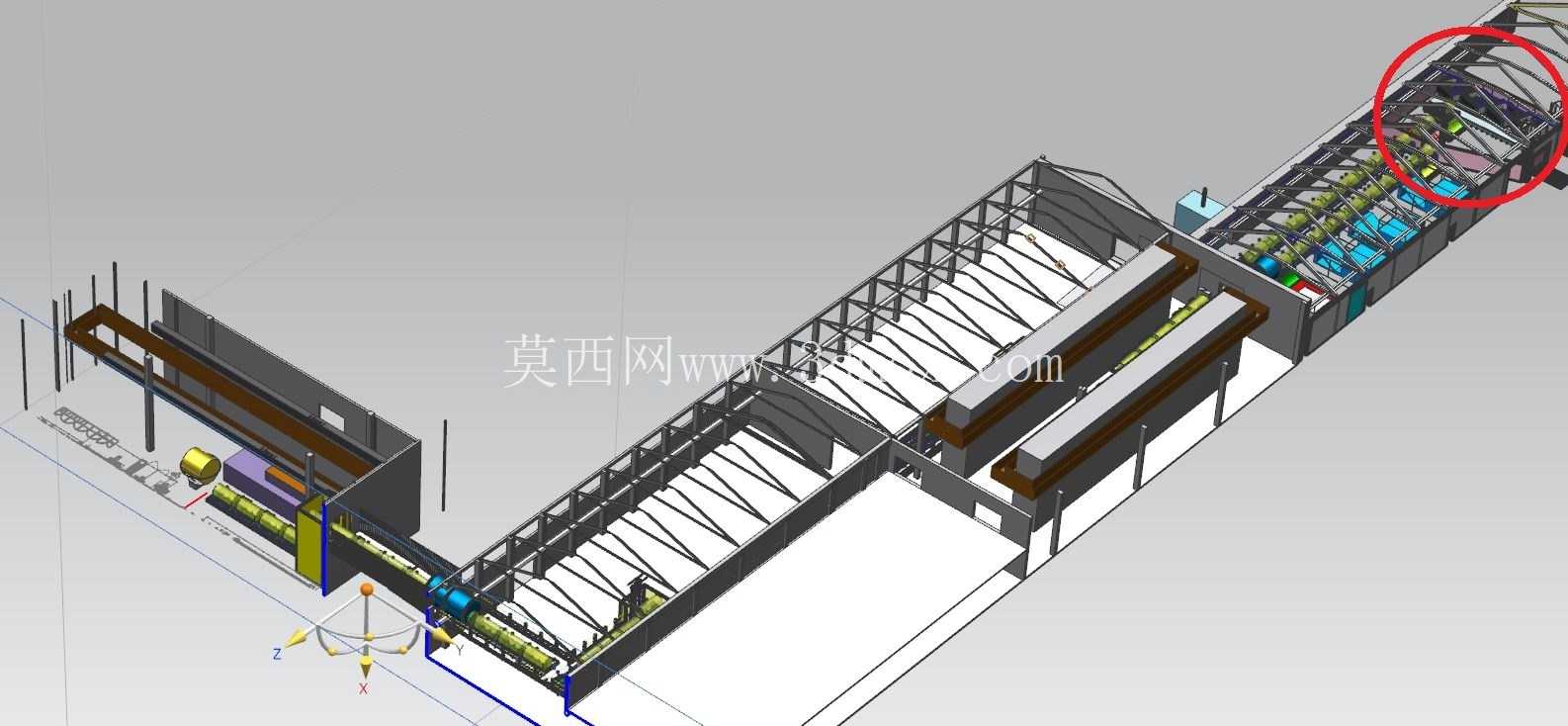

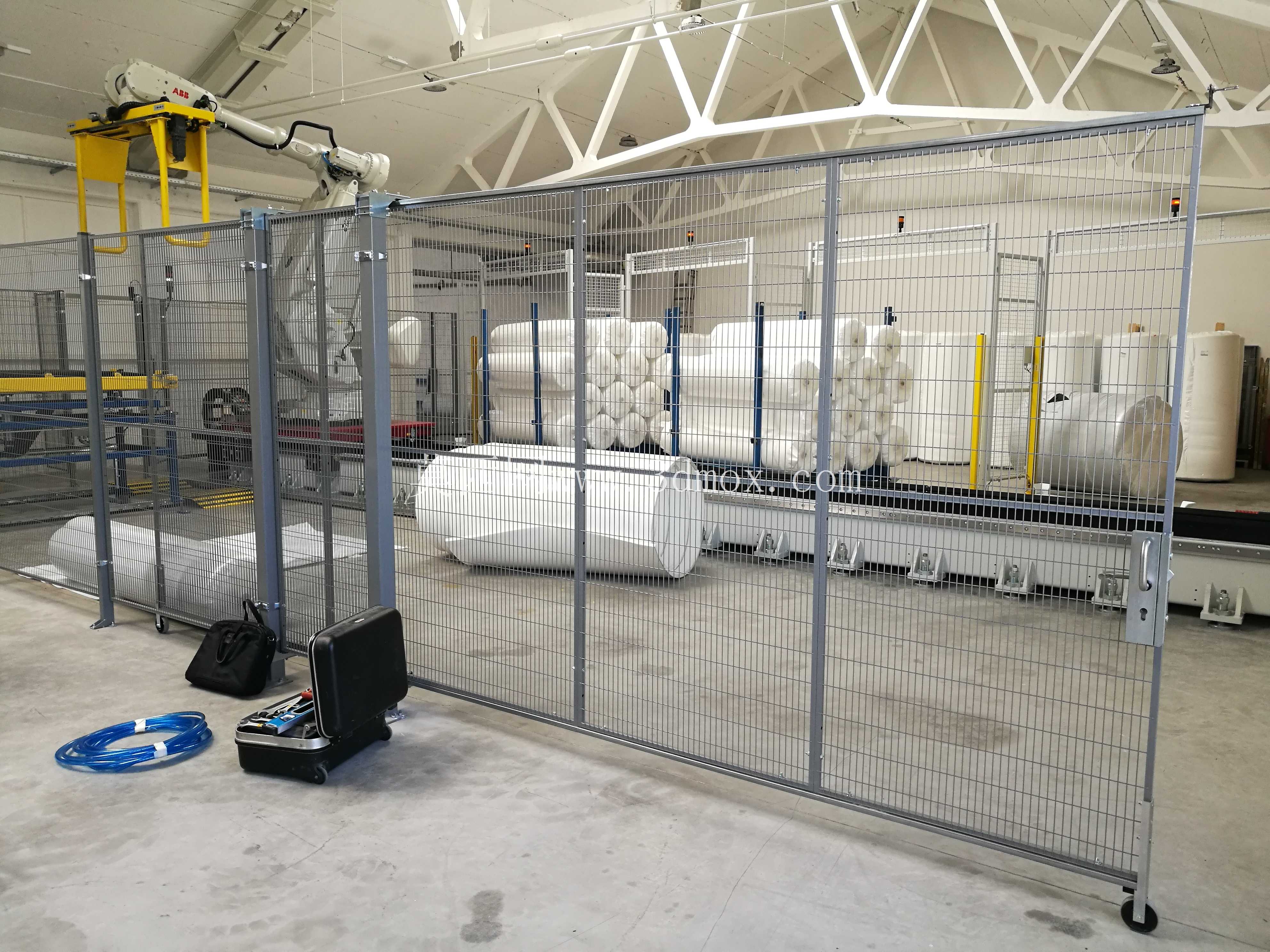

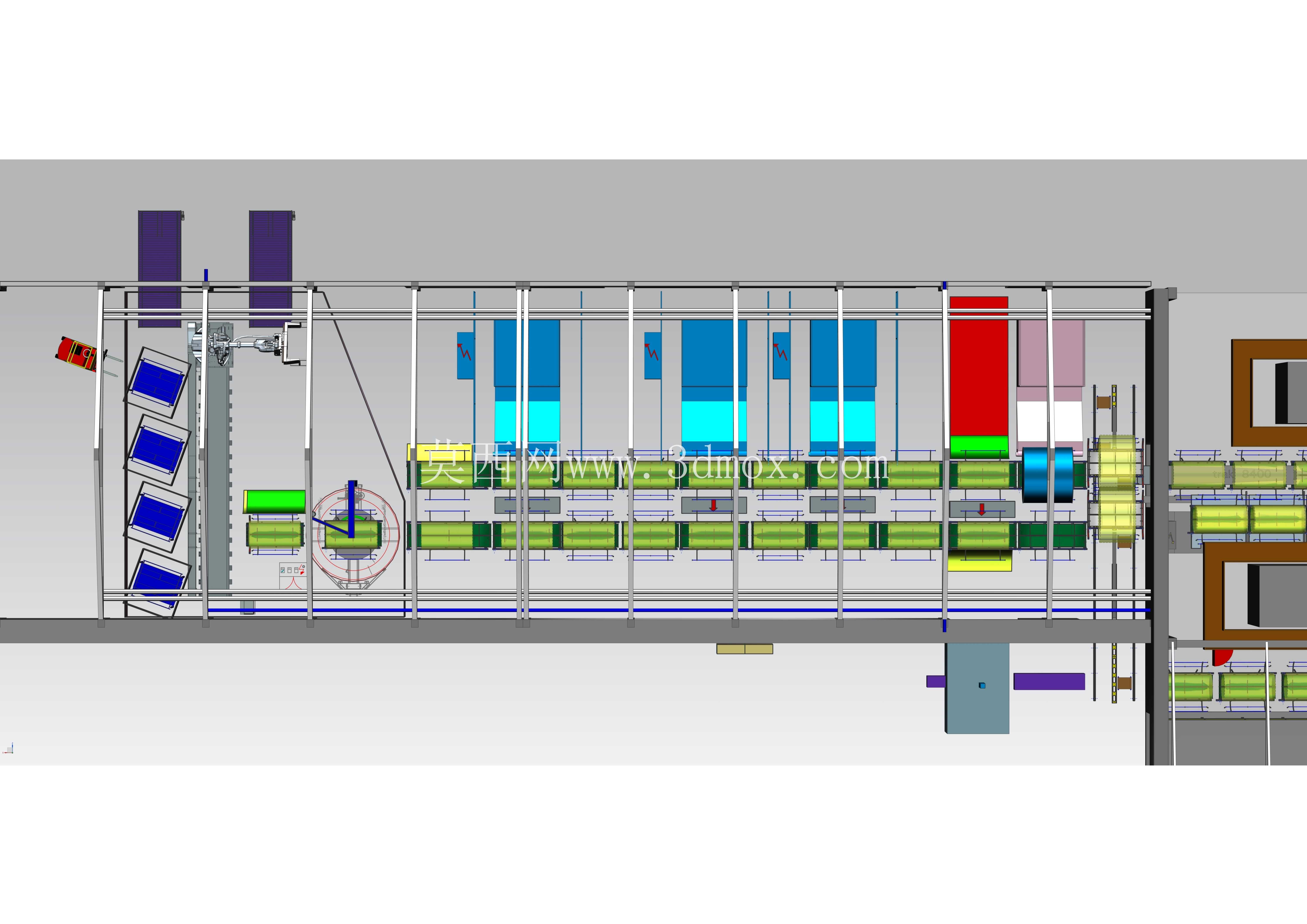

　　轨道沿车间立柱纵向铺设，覆盖生产线下线口、多个托盘暂存位、空托盘补给位三个核心作业区域，轨道安装时需提前校核地面平整度，单根轨道直线度公差控制在每米0.5毫米以内，轨道对接处高度差不超过0.2毫米，避免机器人行走过程中出现抖动影响定位精度。外围采用网格围栏做全区域安全防护，围栏高度设置为2.2米，网格间隙不超过40毫米，防止人员误入作业区间，围栏在物料进出侧配备安全联锁门，门体开启时机器人立即触发安全停止信号，作业区域内的轨道两端设置机械限位块与软限位双重保护，避免机器人超程运行。

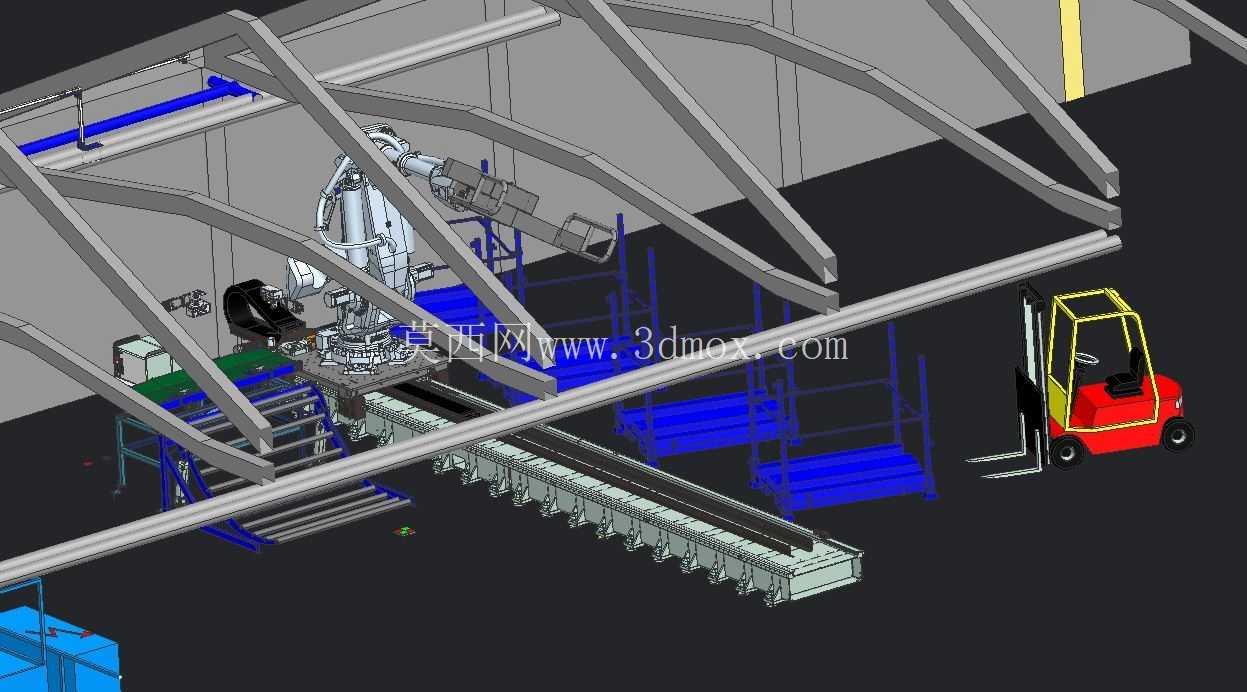

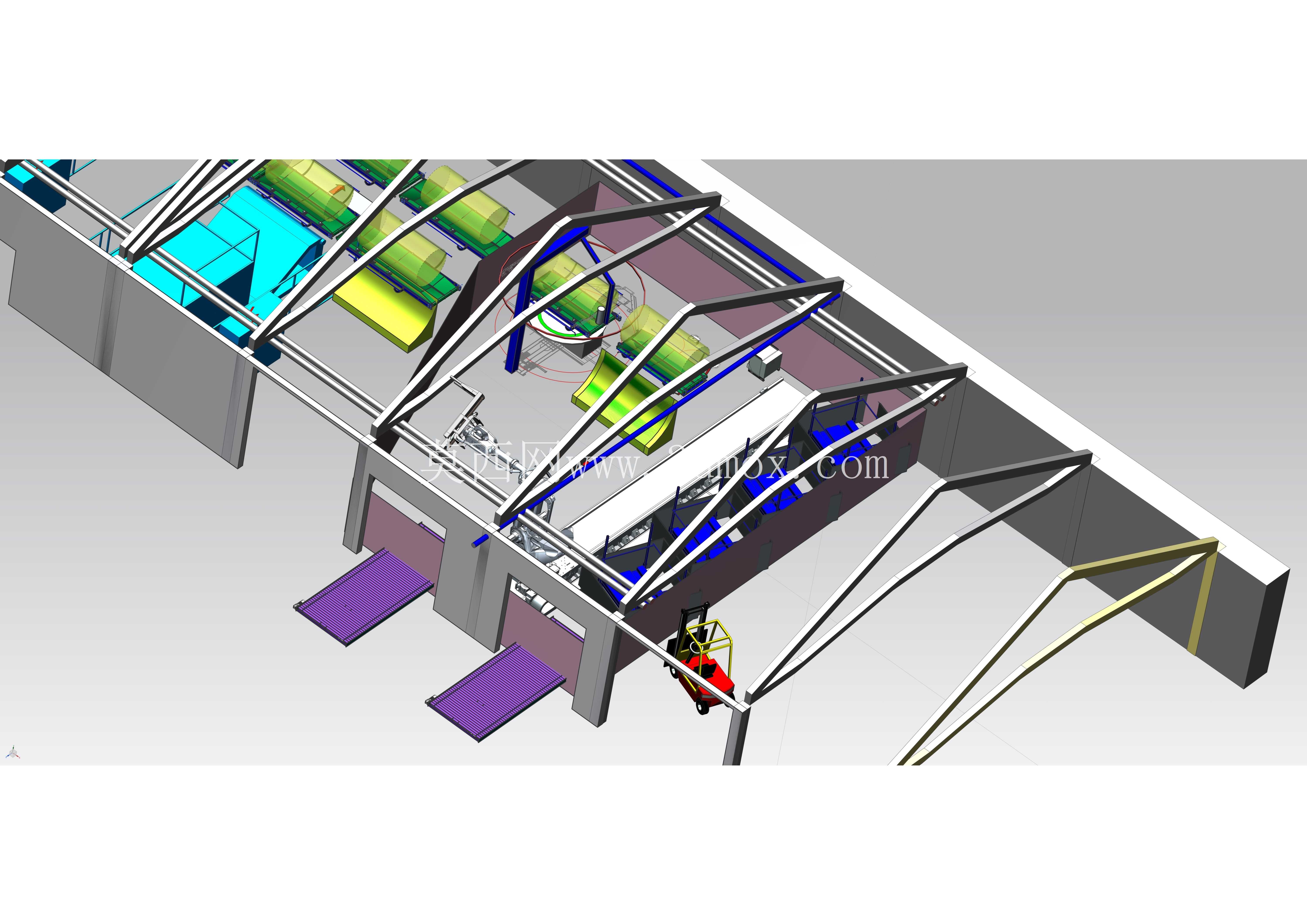

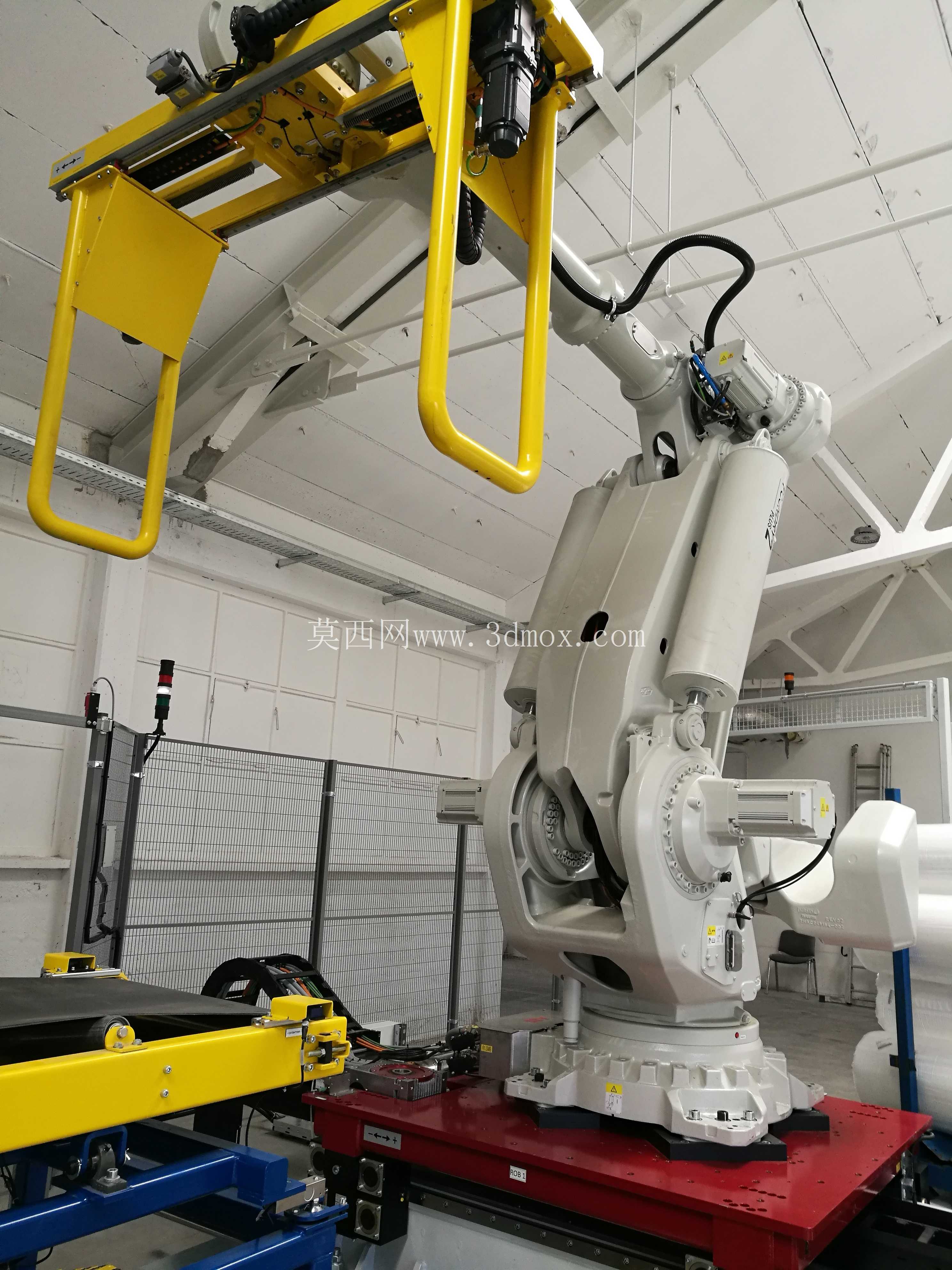

　　机器人本体采用大负载六轴结构，臂展覆盖轨道两侧各3米的作业范围，末端最大负载适配常规大尺寸泡沫卷材的重量需求，行走轴采用齿轮齿条传动结构，重复定位精度控制在±1毫米以内，满足托盘堆垛时的对位要求，避免卷材堆放偏移导致托盘重心不稳。设计阶段需提前核算车间屋顶的承重载荷，由于该机器人本体加上行走轴的整体安装高度较高，部分厂房原有屋架下弦高度不足时，需对局部屋架结构做抬高加固处理，同时要避开车间内原有通风管道、照明线路、消防管线的布设位置，避免设备安装时出现干涉。

　　整套单元的电控系统集成在围栏侧的控制柜内，控制柜与机器人本体、行走轴、安全门、传感器之间采用工业总线通讯，可预设多套堆垛配方，对应不同规格卷材的堆垛层数、摆放间距、托盘尺寸参数，切换生产规格时只需在触控屏上选择对应配方即可，无需重新逐点示教编程。地面预留的线缆槽需沿轨道外侧布设，槽体做盖板防护，避免现场作业的叉车碾压损坏线缆，气源处理单元布置在机器人行走轴的拖链端，保证夹持工装的气压稳定，气压波动范围控制在±0.05兆帕以内，防止夹持力不足出现卷材掉落的情况。安装调试阶段需先完成轨道的找平固定，再吊装机器人本体与行走轴滑台连接，依次完成各轴的零点校准、安全区域划定、堆垛路径示教，空载运行满24小时无报警后，再带载测试不同规格卷材的搬运、堆垛动作，确认各位置的定位精度、夹持稳定性符合生产要求后才可投入正式使用。
