球阀执行器配套液压驱动缸结构设计

　　在工业流体控制管路系统中，球阀的启闭动作往往需要足够的输出力矩克服介质压差带来的阀座密封阻力，尤其是大口径、高压工况的球阀，手动操作完全无法满足现场快速启闭、远程控制的需求，这款配套球阀执行器的液压驱动装置，就是针对这类场景开发的直推式动力输出部件。不同于通用型液压油缸的通用化安装接口，这款驱动装置在设计之初就完全匹配角行程球阀执行器的输入行程要求，缸体的输出杆行程经过精确核算，刚好覆盖球阀从全关到全开90度回转对应的直线位移量，不会出现行程过顶顶坏阀杆连接件、或是行程不足导致阀门密封面无法完全贴合的问题。

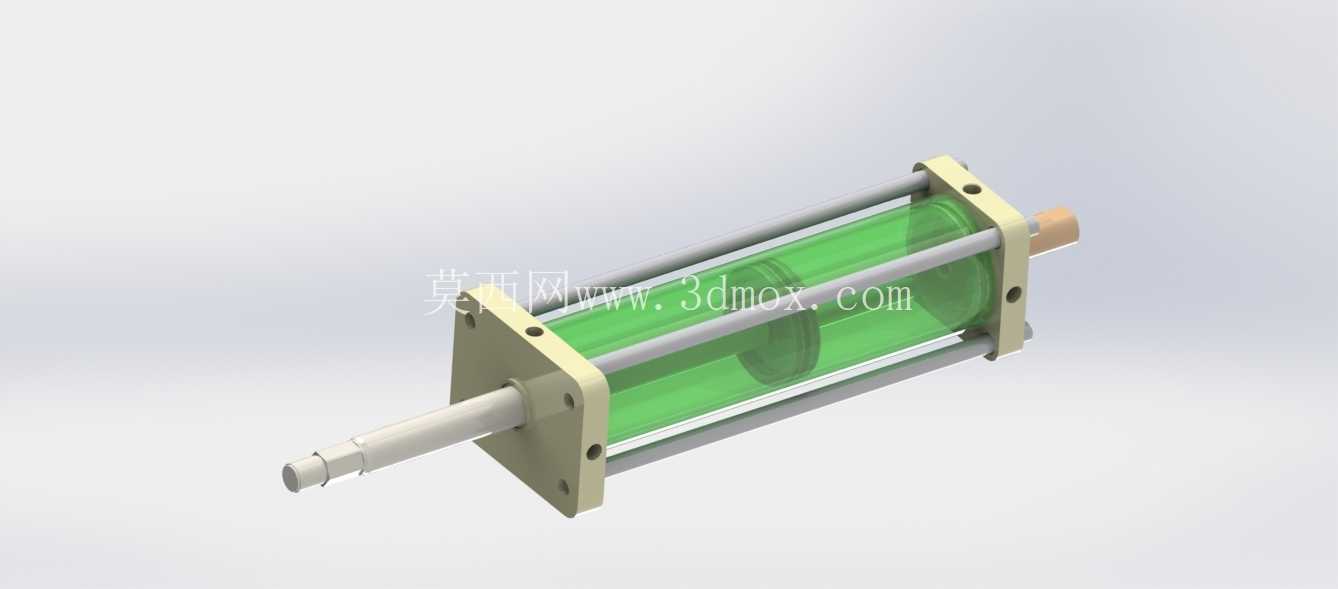

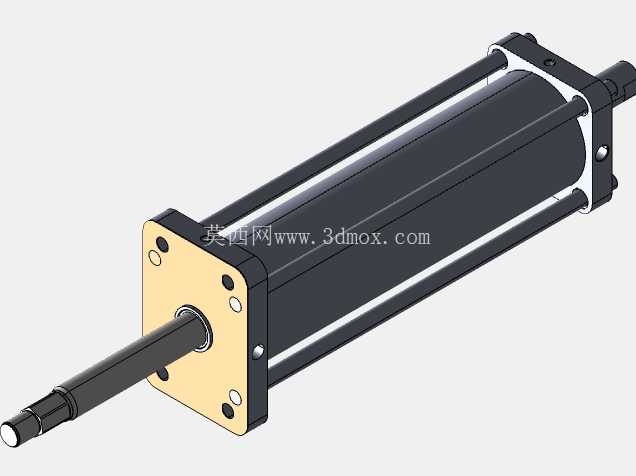

　　从结构设计来看，缸体采用了拉杆式组装结构，四根平行的高强度拉杆贯穿前后端盖，将缸筒牢牢夹持在两端法兰之间，这种结构的优势在于加工装配难度低，后期维护时只需要松开拉杆螺母就能更换内部密封件，不需要破坏性拆解缸体，对于工业现场的运维人员来说十分友好。缸筒部分采用透明可视化的设计方案，在建模阶段特意保留了透明材质的视觉特征，能够直观观察到内部活塞的运动位置，在设备调试阶段可以不用额外加装位移传感器，就能快速判断活塞是否运行到指定行程位置，大幅缩短现场调试的时间成本。输出端的连接轴做了阶梯轴设计，最外侧的轴段加工有定位轴肩，和执行器的拨叉槽配合时能够实现轴向定位，避免运行过程中连接轴出现窜动导致的行程偏差；轴端的平位结构也做了细化建模，和拨叉的接触面经过受力校核，能够承受满负载输出时的剪切应力，不会出现轴头断裂的故障。端盖部分的安装法兰采用了方形法兰设计，四个安装孔的位置度公差在建模时严格按照机械设计标准设定，既可以直接和球阀执行器的支架端面贴合安装，也能适配通用的液压油缸安装支座，拓展了部件的适配范围。

　　前端盖内部集成了导向套和防尘圈的安装槽，导向套采用铜基合金材质的建模设定，能够为输出杆提供足够的径向支撑，避免活塞杆伸出时出现径向摆动导致的密封件偏磨；防尘圈的槽位尺寸符合通用液压密封件的安装标准，现场更换密封件时不需要单独定制非标配件。后端盖预留了标准液压油口，油道的通径经过流量核算，能够保证在额定供油压力下，活塞的运行速度稳定在球阀启闭要求的合理区间，不会因为流速过快导致阀门启闭时出现水锤效应，冲击管路系统。在安装边界的设计上，这款驱动装置的整体外径控制在适配DN100到DN300口径球阀执行器的尺寸范围内，缸体总长度不会超出常规执行器支架的安装空间，不需要对原有阀门支架做额外的切割改造就能直接替换原有手动或是电动驱动部件。

　　活塞部分的密封采用了格莱圈加O型圈的组合密封结构，建模时还原了密封件的安装槽尺寸，能够在额定16MPa的工作压力下实现无泄漏密封，同时活塞的两侧都设计有缓冲柱塞，当活塞运行到行程两端时，缓冲柱塞会先堵住端盖上的油口，通过节流作用降低活塞的运行速度，避免活塞直接撞击端盖产生噪音和结构损伤。在实际应用场景中，这款驱动装置除了配套球阀执行器使用，也可以作为独立的直线动力部件，用在工装夹具的夹紧驱动、小型设备的工位推移等需要稳定直线推力的场合，其拉杆式的结构设计也方便用户根据实际需求调整行程，只需要更换对应长度的缸筒和拉杆，就能快速衍生出不同行程规格的产品，大幅降低系列化设计的建模工作量。建模过程中对所有的配合面都做了公差标注的还原，比如活塞杆和导向套的配合采用H8/f7的间隙配合，端盖和缸筒的配合采用H9/h8的间隙配合，保证加工出来的零件能够顺利装配，不会出现过盈装不进去或是间隙过大导致泄漏的问题。所有的棱角位置都做了倒角处理，既避免装配时锋利的边角割伤安装人员，也能去除加工过程中产生的毛刺，防止毛刺脱落进入液压油道划伤密封件。
