剪叉式手动螺旋顶升支撑装置结构设计

在设备维保、小型构件安装、工位高度微调这类作业场景里，大吨位起重设备往往受限于作业空间、操作成本难以适配，剪叉式手动螺旋顶升装置刚好填补了小行程、稳定支撑类作业的需求空白。这类装置不需要外接动力源，完全依靠手动输入扭矩完成顶升动作，在无供电的野外作业、狭小的设备夹层检修、轻型工装的高度校准场景中，适配性远高于液压类顶升设备，也不会出现液压元件长期存放后的泄漏、泄压问题，支撑状态的可靠性更有保障。

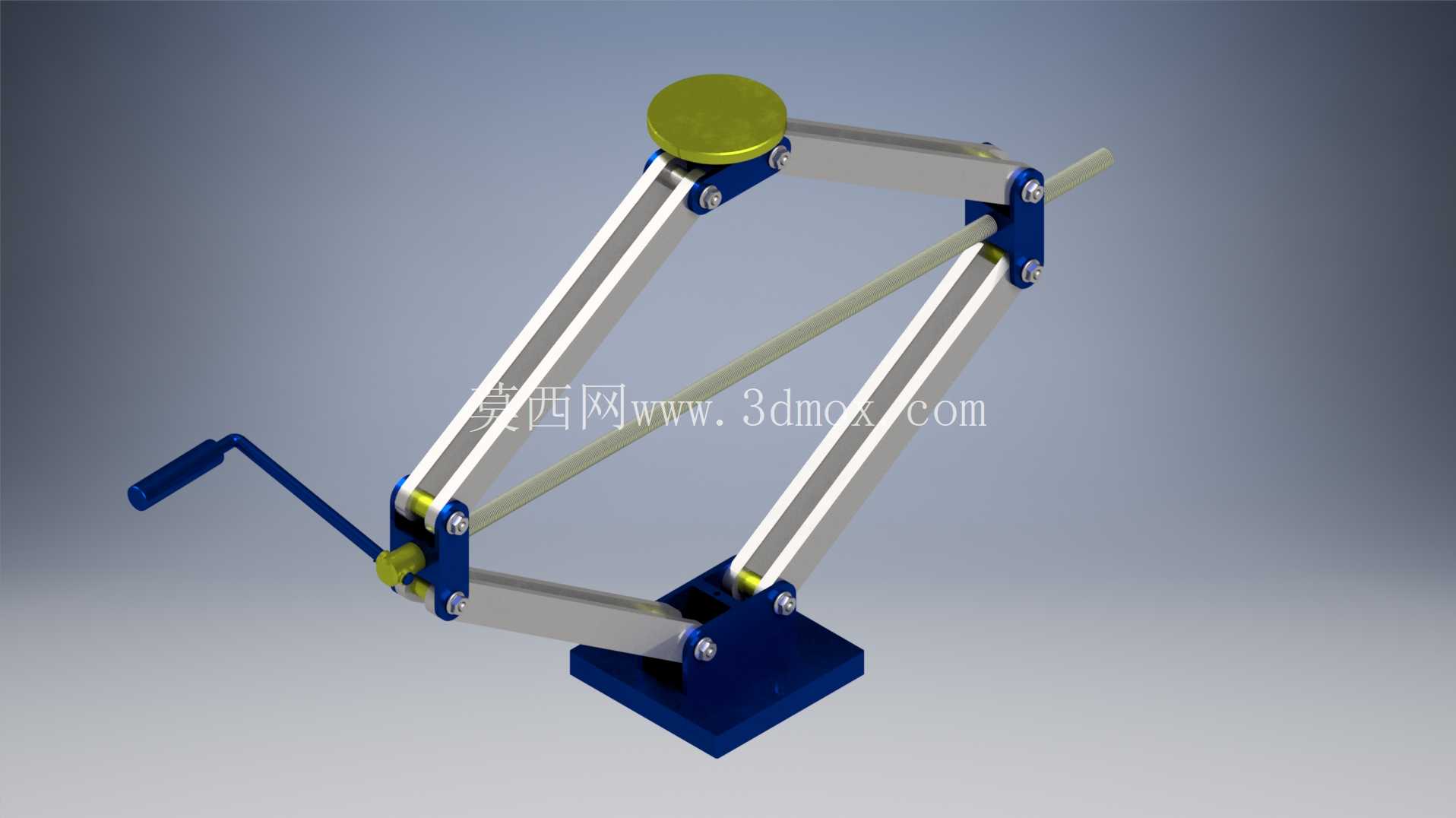

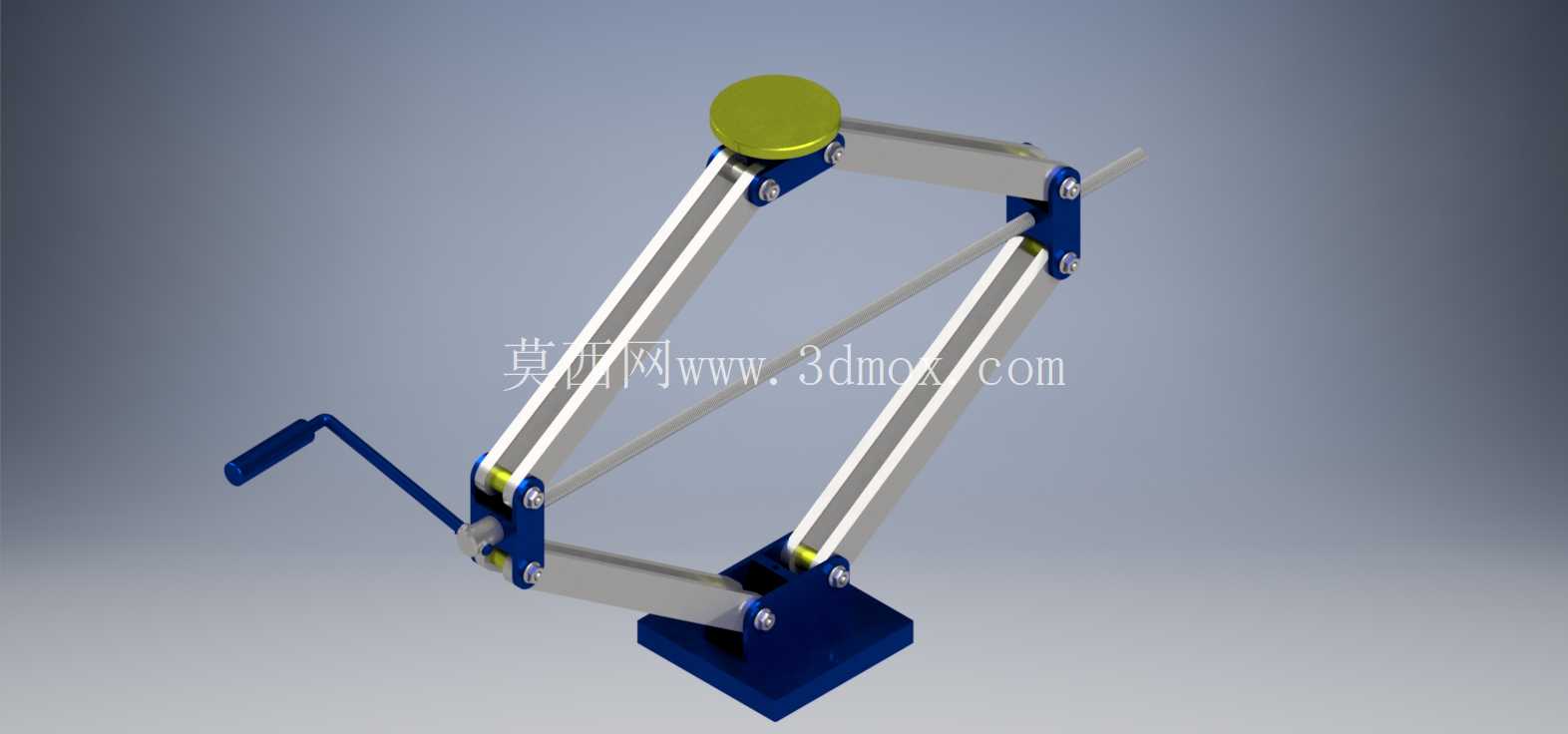

从结构功能逻辑来看，这套剪叉顶升装置采用对称双组剪叉臂布局，两组臂架通过中部铰接轴形成联动，底部一侧铰接在固定基座上，另一侧铰接在可沿基座导向槽滑动的滑座上，顶部的承载台同样采用一侧铰接、一侧滑动的连接方式，保证升降过程中承载台始终保持水平状态，不会出现偏载倾斜。驱动部分采用梯形丝杠传动，丝杠贯穿滑动端的铰接座，摇把连接在丝杠的外伸端，转动摇把时，丝杠带动滑动铰接座沿轴向移动，改变剪叉臂的夹角，从而实现承载台的升降动作。梯形丝杠具备自锁特性，当停止转动摇把后，丝杠副可以自动锁止当前位置，不需要额外增加锁紧机构，就能保证承载台不会在负载作用下自行回落，这一点对于长时间支撑的作业场景至关重要，避免了误操作带来的安全隐患。

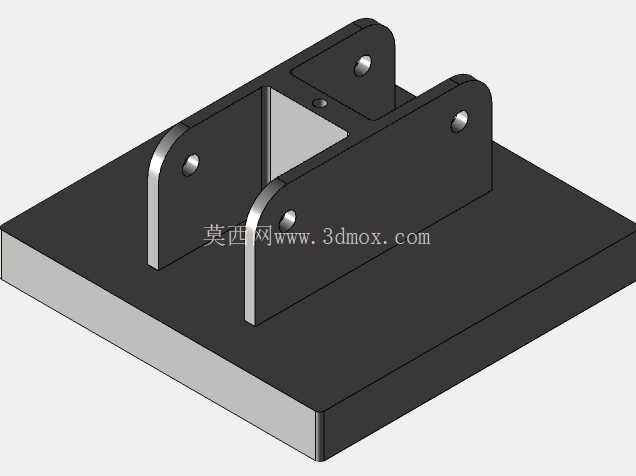

在设计思路上，首先要明确额定负载下的剪叉臂受力状态，剪叉臂作为主要承力构件，采用矩形截面型材加工，铰接点位置加装耐磨衬套，减少反复转动带来的磨损，延长设备使用寿命。基座采用整块钢板加工成型，底部预留安装孔，可以通过螺栓固定在作业平台或者地面上，避免顶升过程中基座出现滑移。承载台表面设计有防滑纹理，增大与被支撑物件的摩擦力，防止支撑过程中物件滑落。摇把的长度经过扭矩匹配计算，保证在额定负载下，操作人员可以单手施加合适的力完成顶升动作，不会出现操作力过大导致的劳动强度过高问题。

从安装边界和尺寸适配来看，这套装置处于最低收拢状态时，整体高度较低，可以塞入设备底部间隙较小的作业位置，完全展开后达到最大顶升行程，满足常规小行程顶升的需求。整体底座的占地面积不大，不需要过大的操作空间，在设备旁的狭小空位就能完成布置。剪叉臂的铰接点全部采用螺栓连接，方便后期拆解维护，更换磨损的衬套或者丝杠部件时不需要整体报废装置，维护成本更低。丝杠部分加装了防尘护套，避免作业环境中的灰尘、铁屑进入螺纹副，造成丝杠磨损卡滞，提升了装置在复杂车间环境下的适应能力。

实际作业过程中，操作人员只需要将装置放置在需要顶升的位置下方，摇动摇把带动丝杠转动，缓慢将承载台升起接触被支撑物件，持续转动摇把直到达到需要的支撑高度即可，操作过程没有复杂的步骤，不需要专业的操作培训就能上手。相比液压千斤顶，这类螺旋剪叉装置的升降高度可以实现微米级的微调，在需要精准控制支撑高度的工装校准、设备调平场景中，调整精度更有优势，不会出现液压系统微动操作时的爬行问题。同时整体结构没有密封件、液压油这类易损易耗部件，长期存放也不会出现性能衰减，适合作为车间常备的维保工具，或者集成到小型工装设备中作为高度调节模块使用。在结构建模过程中，所有铰接点的配合间隙都经过合理设置，既保证转动灵活，又不会出现过大的旷量，避免顶升过程中出现晃动，保证支撑状态的稳定性。
