工业级双轴撕碎机主机结构三维设计

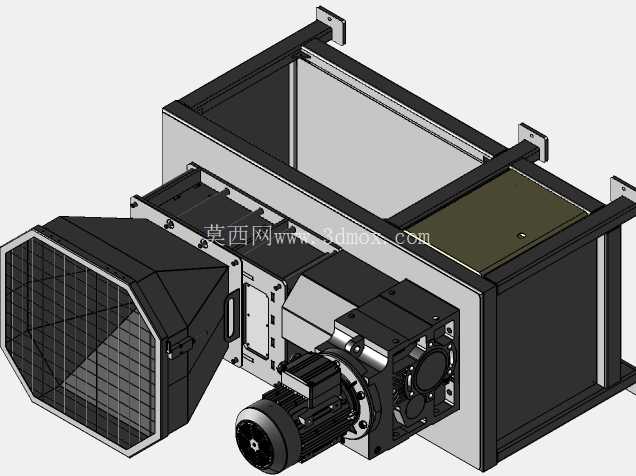

　　这款撕碎设备的结构设计，首先围绕固废处理产线的连续作业需求展开，进料端采用大开口多边形带格栅的进料斗结构，格栅的网格尺寸经过匹配设计，既可以引导待破碎物料顺畅落入刀组腔，又能阻挡破碎过程中飞溅的碎料向外弹出，避免作业现场出现物料飞溅的安全隐患，进料斗与主机腔采用法兰面螺栓连接，法兰面预留的定位销孔可以保证每次拆装维护后进料斗与刀腔的同轴度，不会出现物料卡滞在接缝处的问题。

　　主机的框架主体采用型材焊接后加工的箱式结构，侧壁的安装挂耳是为了适配产线的架高安装需求，挂耳上的长圆孔设计可以抵消安装面的平面度误差，安装时不需要对预埋支架做超高精度的打磨找平，降低现场安装的施工难度，框架内部预留的刀轴安装位采用双侧轴承座支撑结构，轴承座与框架的连接面设置了调整垫片组，装配时可以通过增减垫片厚度调整两根刀轴的中心距，保证动刀之间的啮合间隙控制在合理范围，既不会因为间隙过小出现刀组咬合磨损，也不会因为间隙过大出现物料卡滞、破碎粒度不达标的问题。

　　传动端采用电机直连减速机的驱动结构，减速机输出端与刀轴通过胀套连接，相比键连接的结构，胀套连接可以承受更大的冲击载荷，在遇到硬物料卡机时，胀套可以通过微量打滑保护刀轴和减速机齿轮不会被瞬间冲击载荷打坏，电机的安装座设置在主机框架的侧下方，整体重心偏向安装挂耳的受力中心位置，架高安装后不会因为重心偏移导致支架出现长期受偏载变形的问题。设备的上盖板采用可快拆的螺栓固定结构，盖板上预留了观察孔，日常巡检时不需要拆开整个盖板就可以观察内部刀组的磨损情况和物料破碎状态，盖板与框架的贴合面设置了密封胶条，可以避免破碎过程中产生的粉尘从接缝处溢出，满足车间的环保作业要求。

　　从安装边界来看，设备整体的横向宽度适配常规1.2米宽度的输送线接料口，进料斗的下沿高度匹配常规的人工上料平台或者自动上料输送带的出料高度，不需要额外做过多的转接结构就可以直接接入现有固废处理产线，出料端为开放式开口，下方可以直接对接出料输送带或者集料箱，破碎后的物料可以直接靠重力落入出料装置，不需要额外设置推料结构。在功能设计上，双轴差速转动的结构可以对各类工业边角料、废弃包装物料、小型硬质废件进行撕扯破碎，刀组的排布采用螺旋错落布置，破碎过程中刀轴受力均匀，不会出现单侧受力过大导致轴弯曲的问题，设备的腔体内部做了圆弧过渡处理，没有物料滞留的死角，破碎不同物料切换时清理工作量很小，不会出现不同批次物料混料的问题。设计过程中还考虑了维护便利性，所有的连接螺栓都采用标准件，轴承座的位置预留了拉马拆卸的操作空间，更换易损件时不需要将整个设备从支架上拆下，在线就可以完成刀组、轴承、密封件的更换作业，减少设备停机维护的时间。
