汽油机驱动玉米脱壳农用机械设备

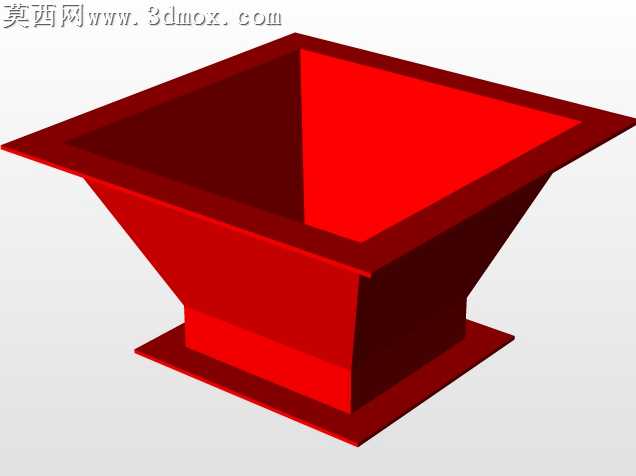

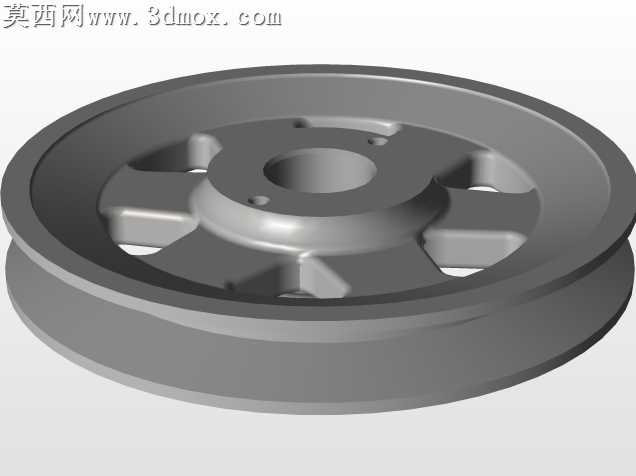

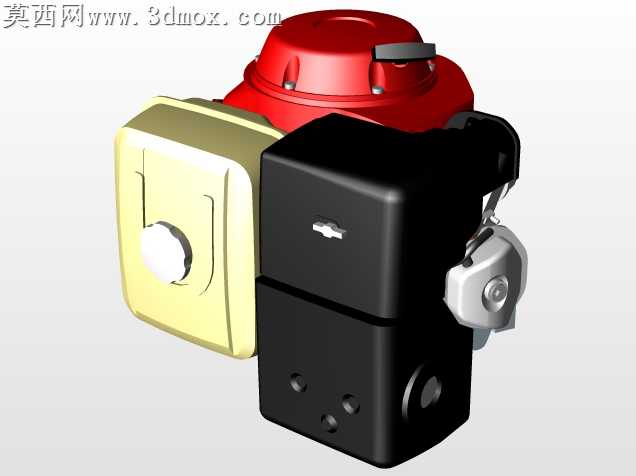

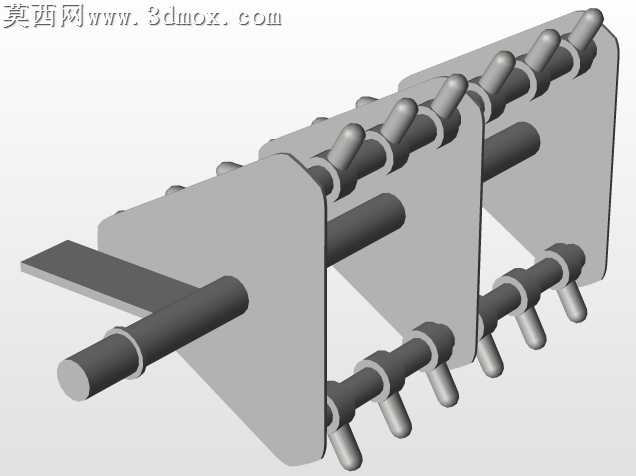

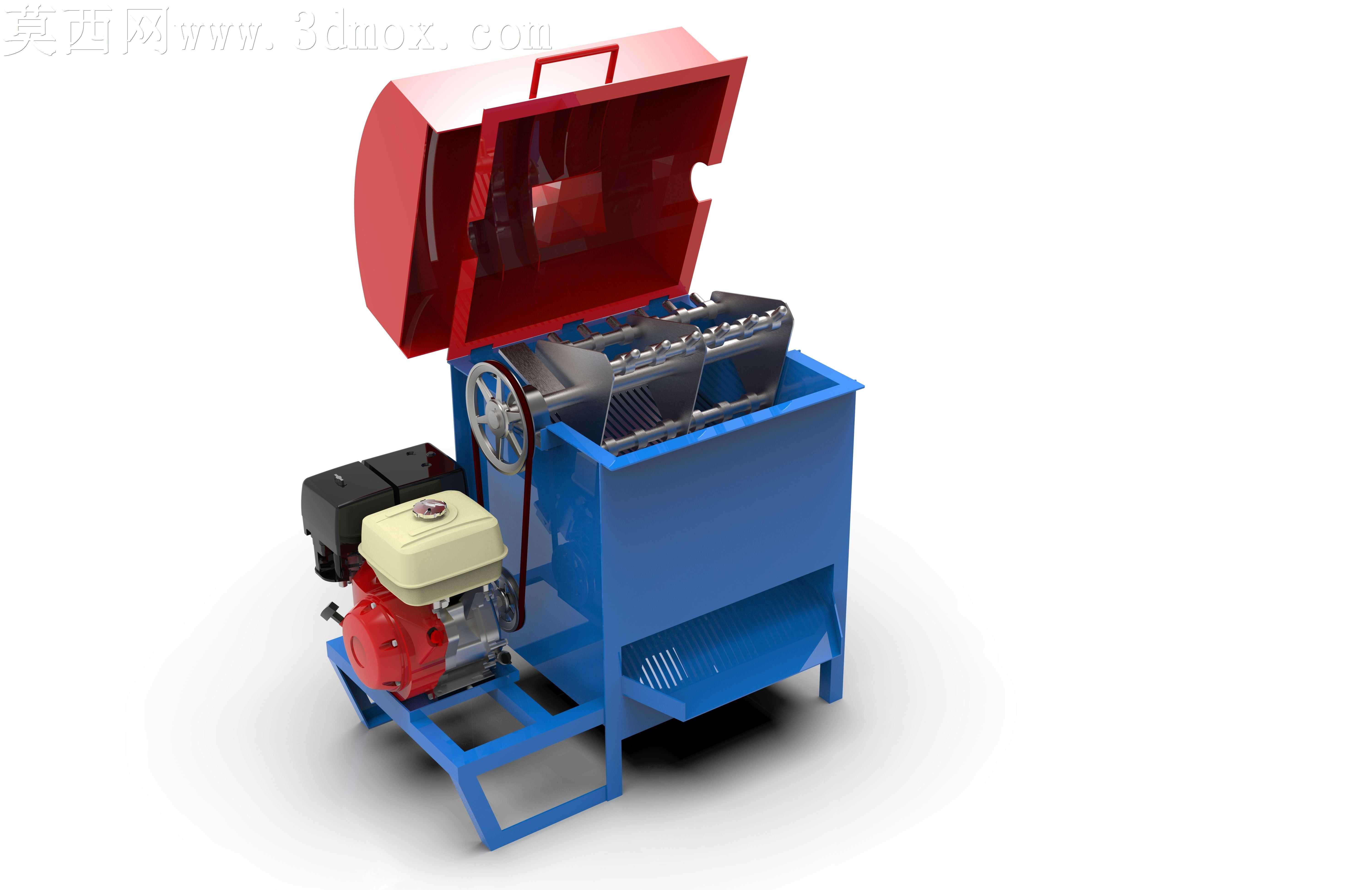

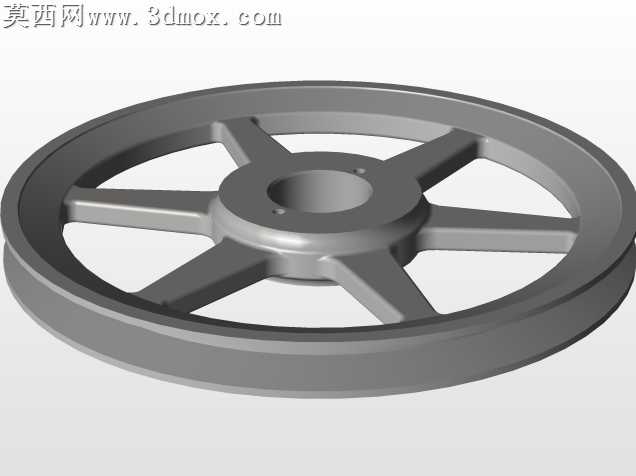

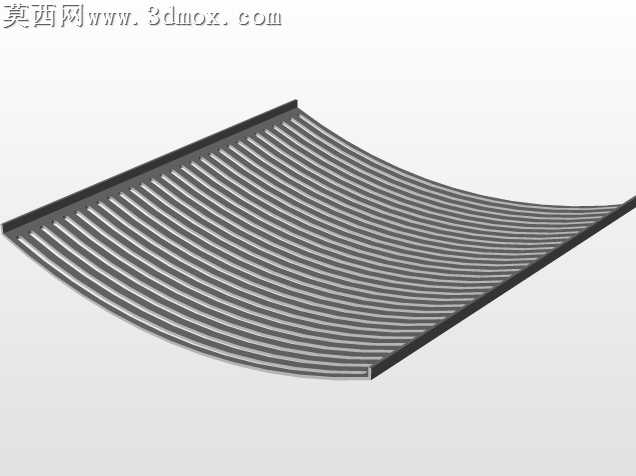

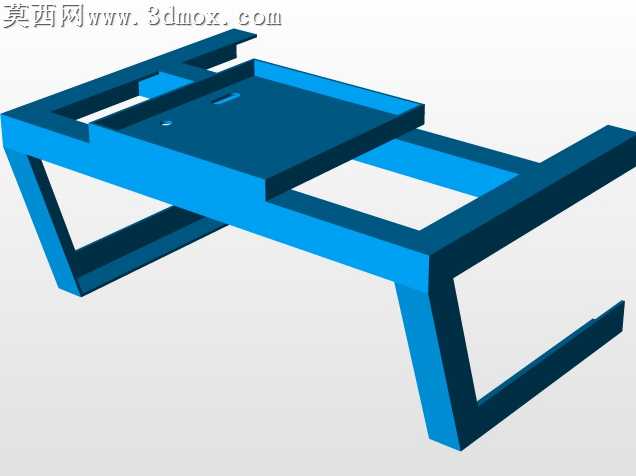

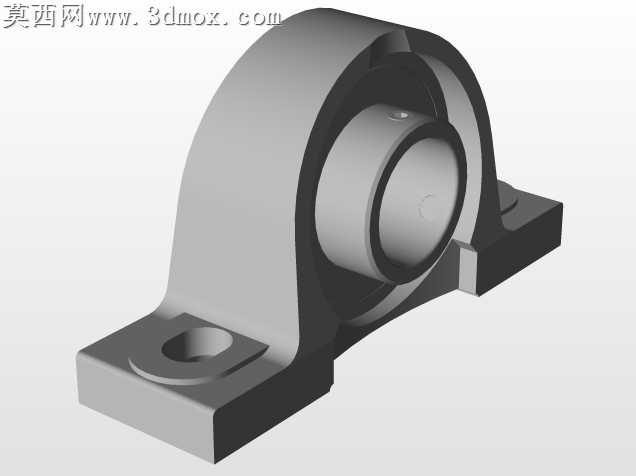

本作品为汽油机驱动的玉米脱壳设备三维建模成果，建模过程中严格遵循农用机械的实用化设计逻辑，先完成整体功能框架的布局规划，再逐一拆解各功能模块进行精细化建模。整体结构分为动力单元、传动单元、脱壳作业腔、机架支撑、出料导向五个核心部分，动力单元采用单缸四冲程汽油机作为动力源，建模时还原了汽油机的油箱、缸体、散热鳍片、启动拉盘等细节结构，赋予哑光米白的油箱塑料材质、金属红的缸体烤漆材质、黑色橡胶的减震脚垫材质，还原真实汽油机的外观质感。传动单元采用皮带轮传动结构，建模时还原了带轮的轮槽结构、三角皮带的张紧形态、轴承座的安装定位结构，赋予金属镀铬的带轮材质、黑色橡胶的皮带材质，清晰展示动力传递的路径。脱壳作业腔为设备核心功能区，上部设置可向上翻开的红色防护上盖，建模时还原了上盖的提手结构、开合铰接结构、内部的防护挡板结构，赋予亮面红色烤漆的金属材质；腔体内设置脱粒辊组件，还原了辊体表面的脱粒凸钉、排布间隙、两端的转轴支撑结构，赋予耐磨金属材质，匹配玉米果穗脱壳的作业需求。下部的蓝色机架采用方管焊接结构建模，还原了机架的支撑腿、安装横梁、底部的出料斜槽结构，赋予蓝色哑光烤漆的金属材质，出料斜槽设置导向格栅，方便脱粒后的玉米粒与玉米芯分离导出。渲染阶段采用纯白影棚环境，添加柔和的漫反射光源与定向主光源，突出设备各部分的材质质感与结构层次，清晰展示各部件的装配关系与功能布局。设计思路围绕小型农户的户外作业需求展开，采用汽油机驱动摆脱市电限制，整体结构紧凑稳固，上盖开合设计方便日常清理维护与故障排查，机架的支撑高度适配人工接料的操作习惯，兼顾作业效率与使用便利性，建模过程中对各部件的装配间隙、运动干涉进行了校验，确保结构设计具备实际生产可行性。
