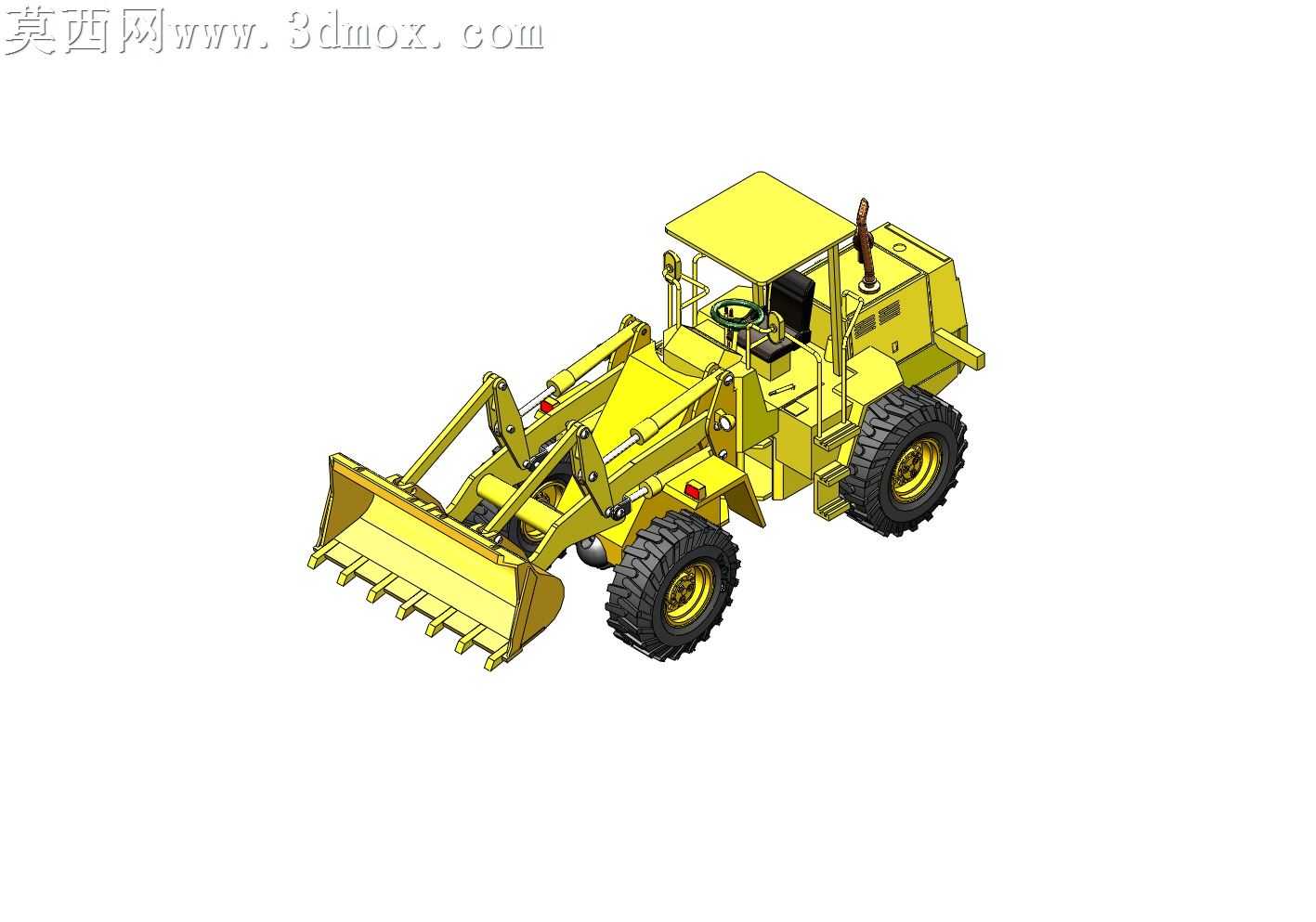

轮式装载机整机拆解结构三维设计

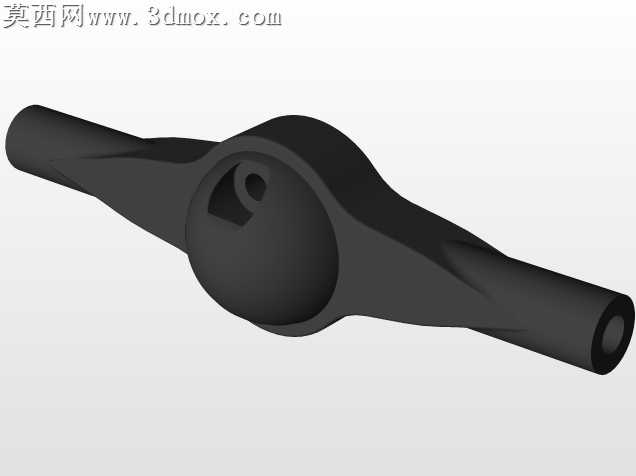

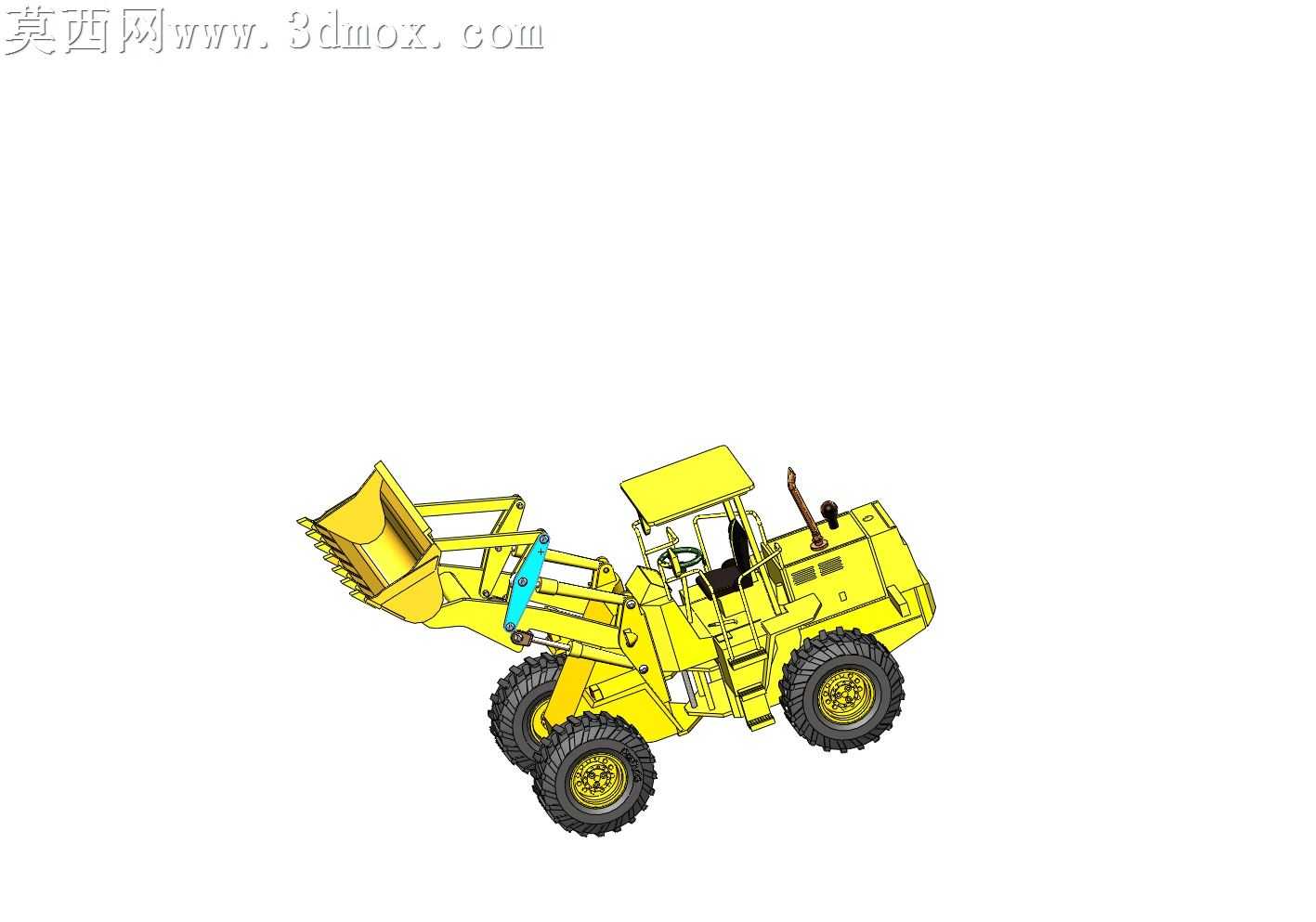

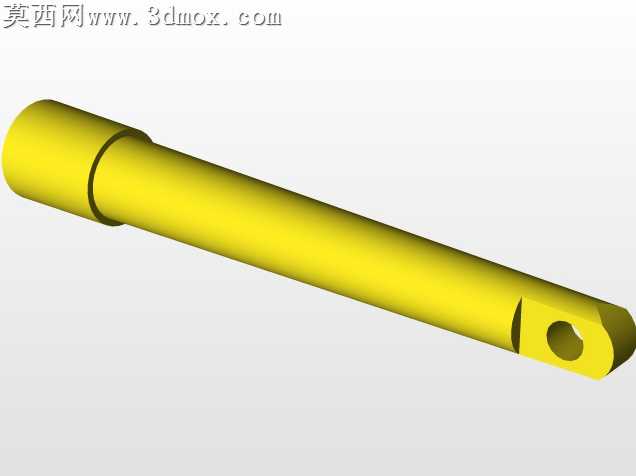

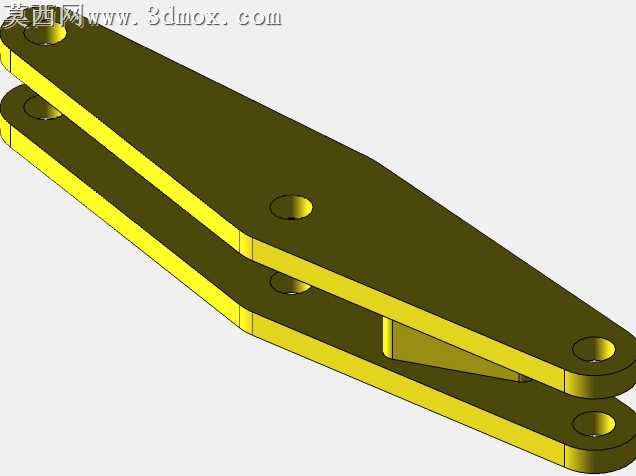

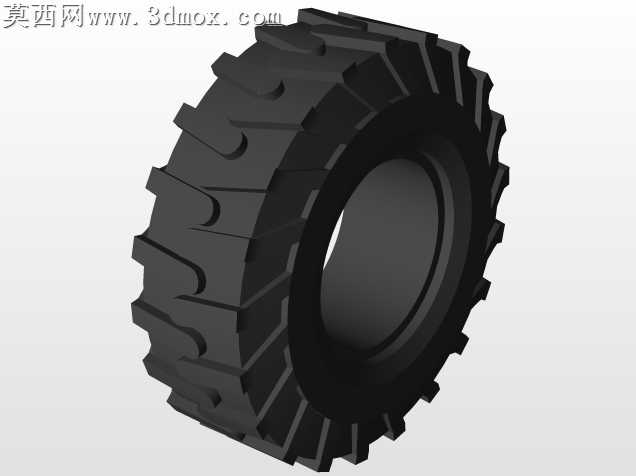

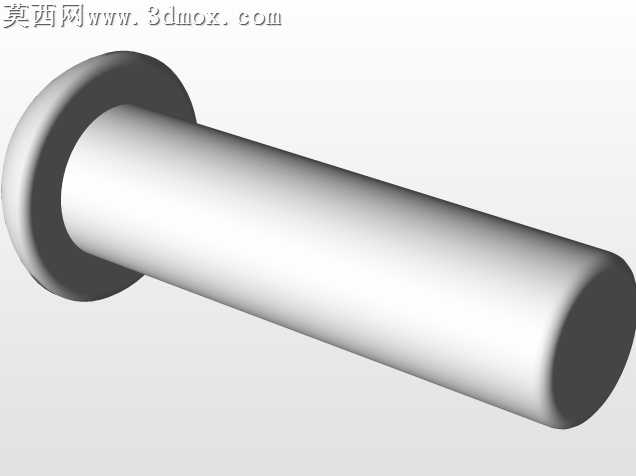

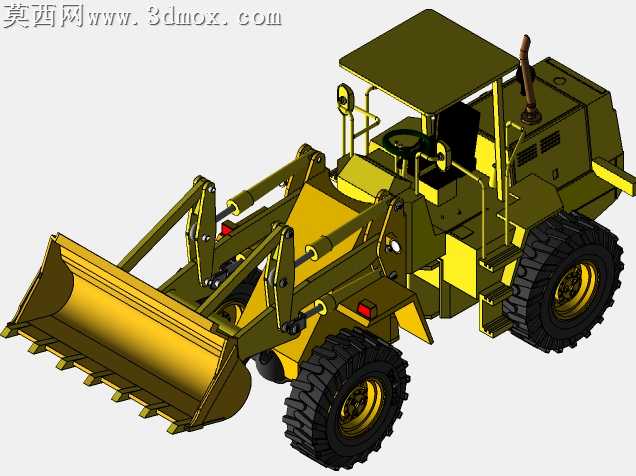

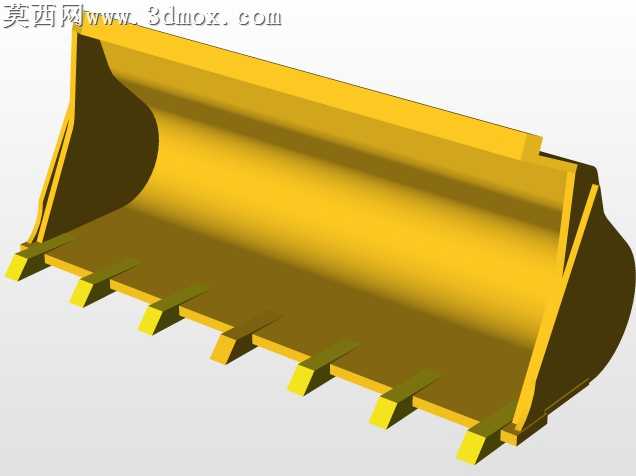

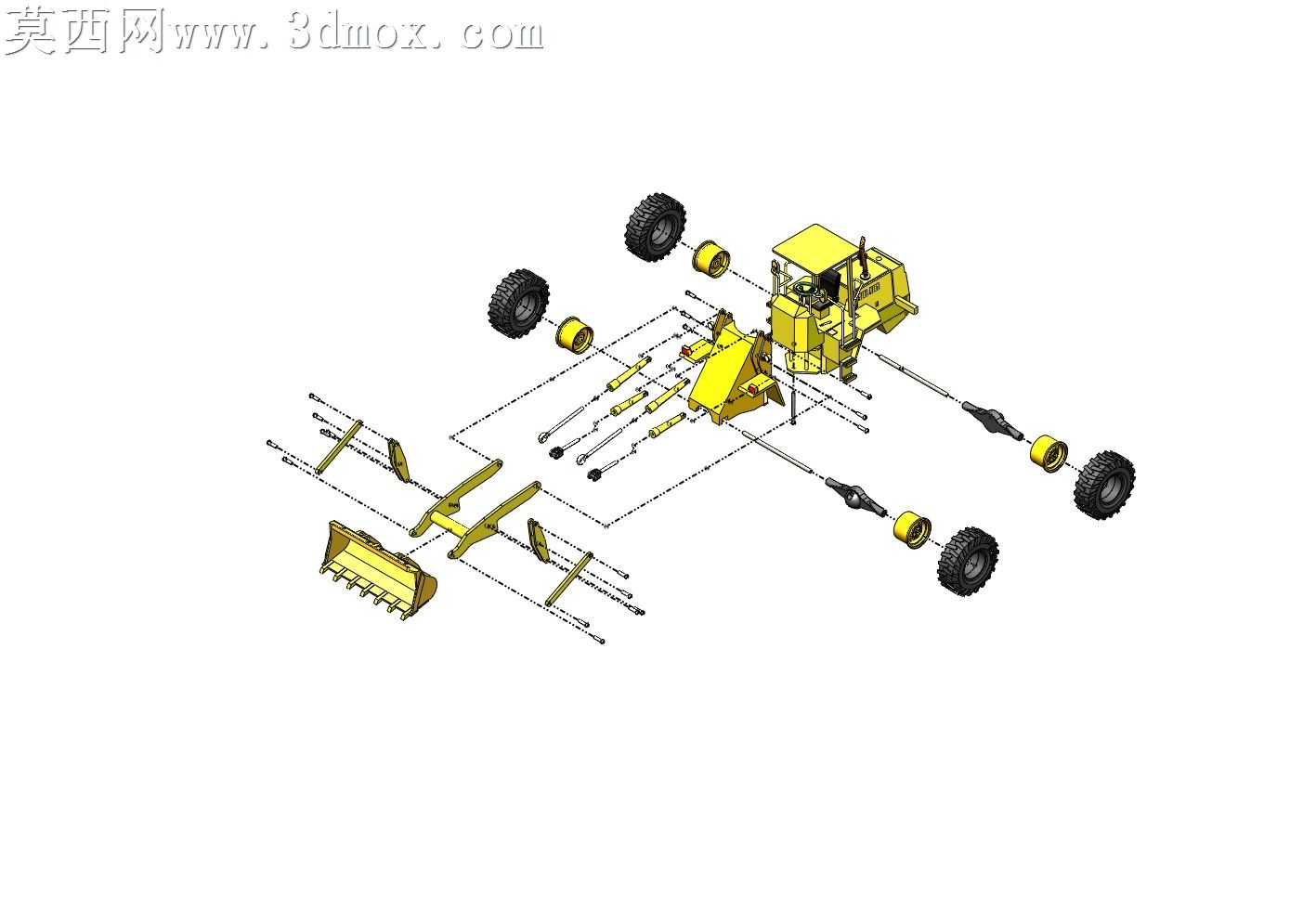

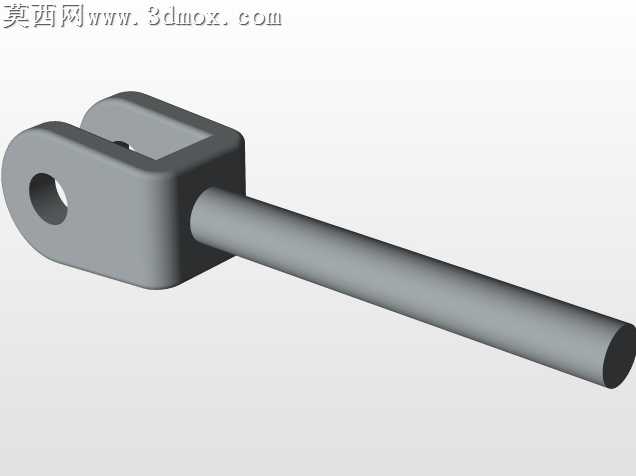

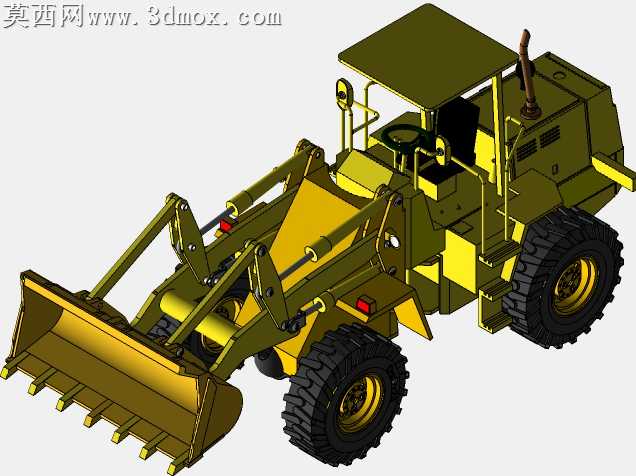

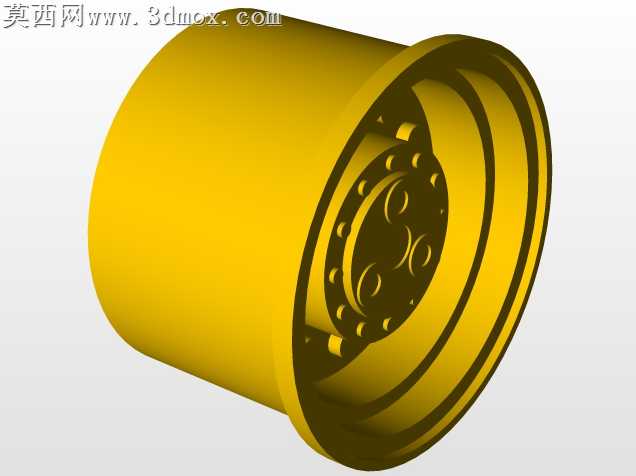

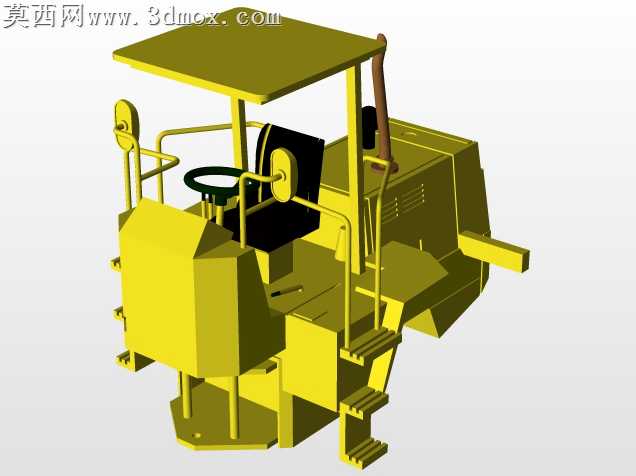

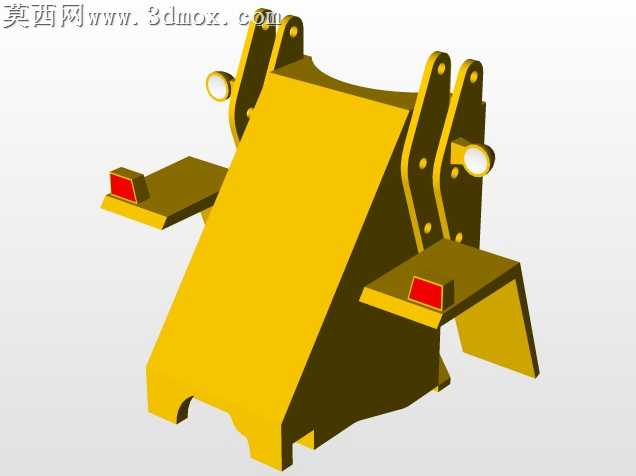

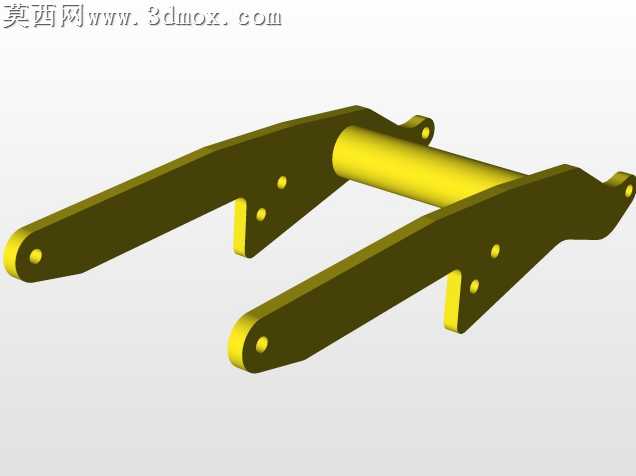

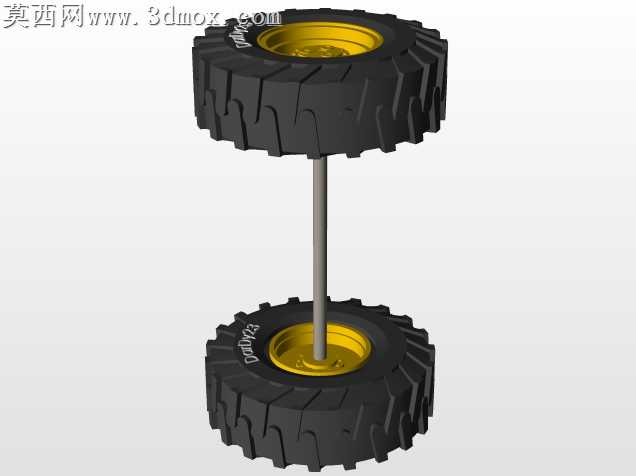

本作品为轮式装载机的完整三维结构设计模型，采用爆炸拆解视图呈现整机所有组成部件，清晰展现各系统的装配逻辑与连接关系。建模过程严格遵循工程机械设计规范，先完成整机参数化骨架搭建，确定轴距、轮距、铲斗容量、动臂举升行程等核心设计参数，再分系统逐一构建零部件模型。行走系统部分还原了四个越野轮胎、轮边连接结构、前后驱动桥与传动轴组件，轮胎表面的防滑胎纹、轮毂的连接螺栓细节均做了精细化建模，传动轴的万向节结构可直观展示动力传递路径。工作装置部分完整构建了铲斗、动臂、摇臂、连杆、举升油缸、转斗油缸等核心部件，铲斗的切削刃、耐磨板结构，动臂的箱型焊接截面，液压油缸的缸筒、活塞杆、铰接销轴都按照真实机械结构设计，可清晰查看铲装作业时的连杆运动逻辑。驾驶室部分还原了操作舱框架、顶棚、防护栏结构，发动机舱覆盖件、车架主体、铰接转向结构也都做了完整建模，所有部件的铰接点位置都经过运动干涉校验，确保装配后可实现真实装载机的转向、举升、收斗动作。渲染阶段采用工程黄作为整机主体配色，还原真实工程设备的视觉质感，金属部件赋予哑光钢材材质，轮胎赋予黑色橡胶材质，液压油缸活塞杆做镀铬亮面处理，玻璃部件添加半透明反射效果，爆炸视图采用等轴测视角排布，各部件沿装配轴向均匀散开，配合装配引导线清晰指示每个零件的安装位置与装配顺序，可直接用于装配工艺演示、结构教学、产品方案展示场景，帮助观者快速理解轮式装载机的整机构成与工作原理。
