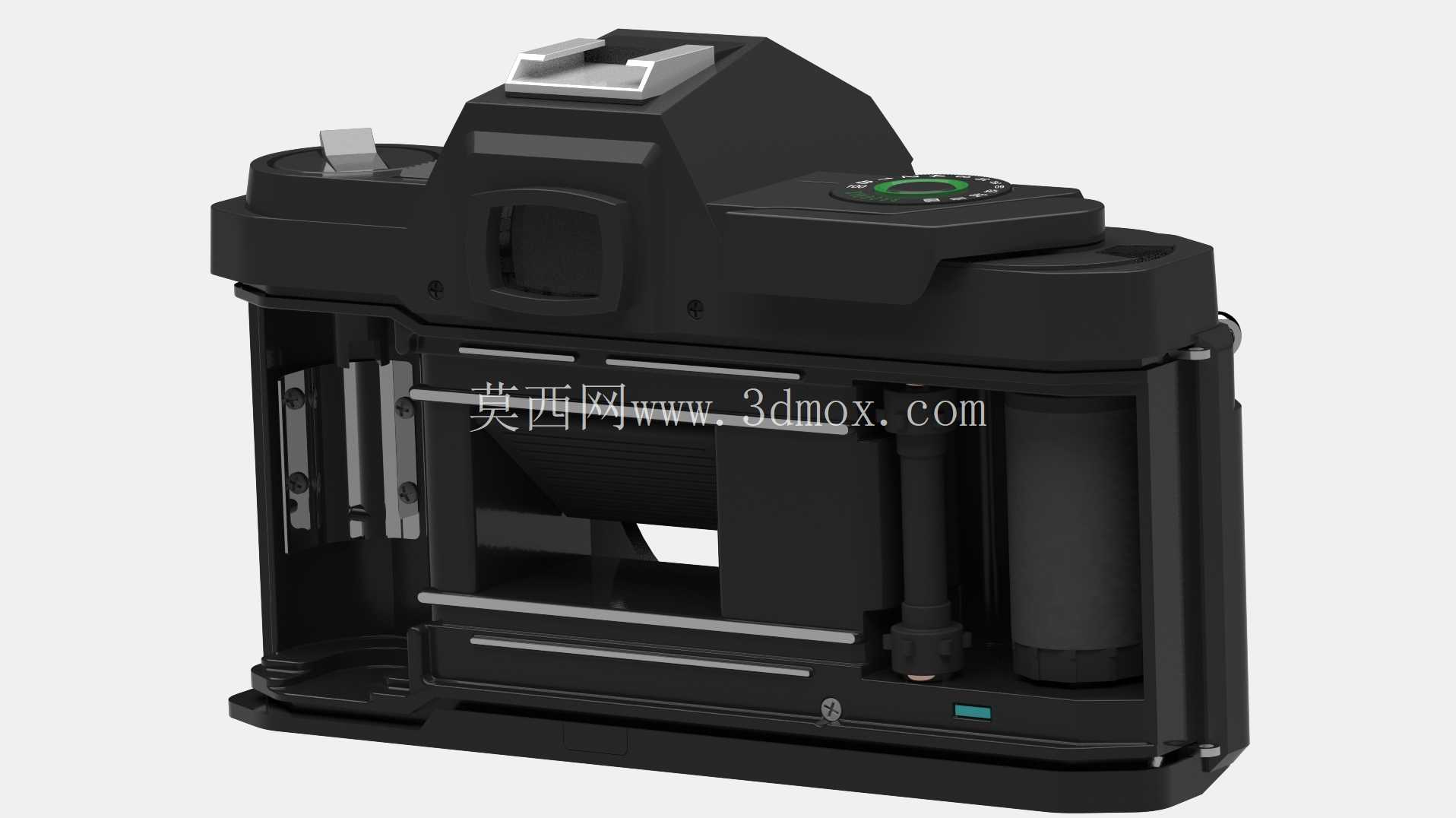

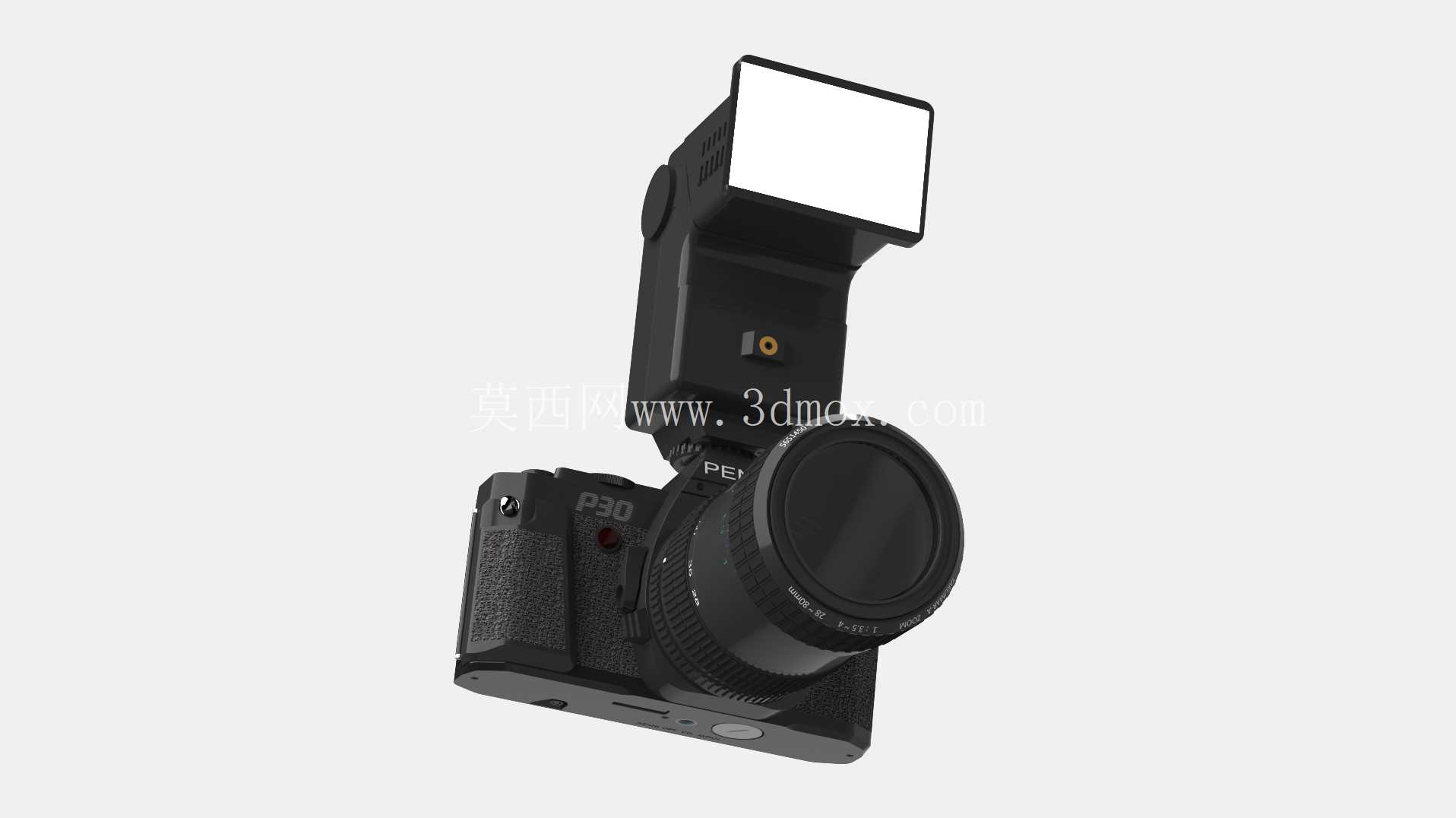

带外置闪光灯与定焦镜头的胶片相机结构

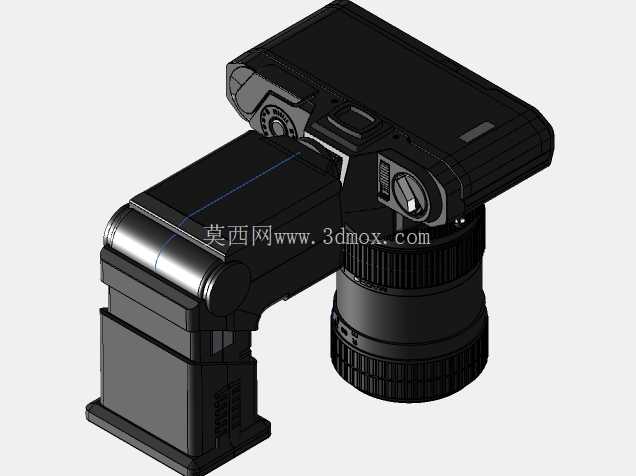

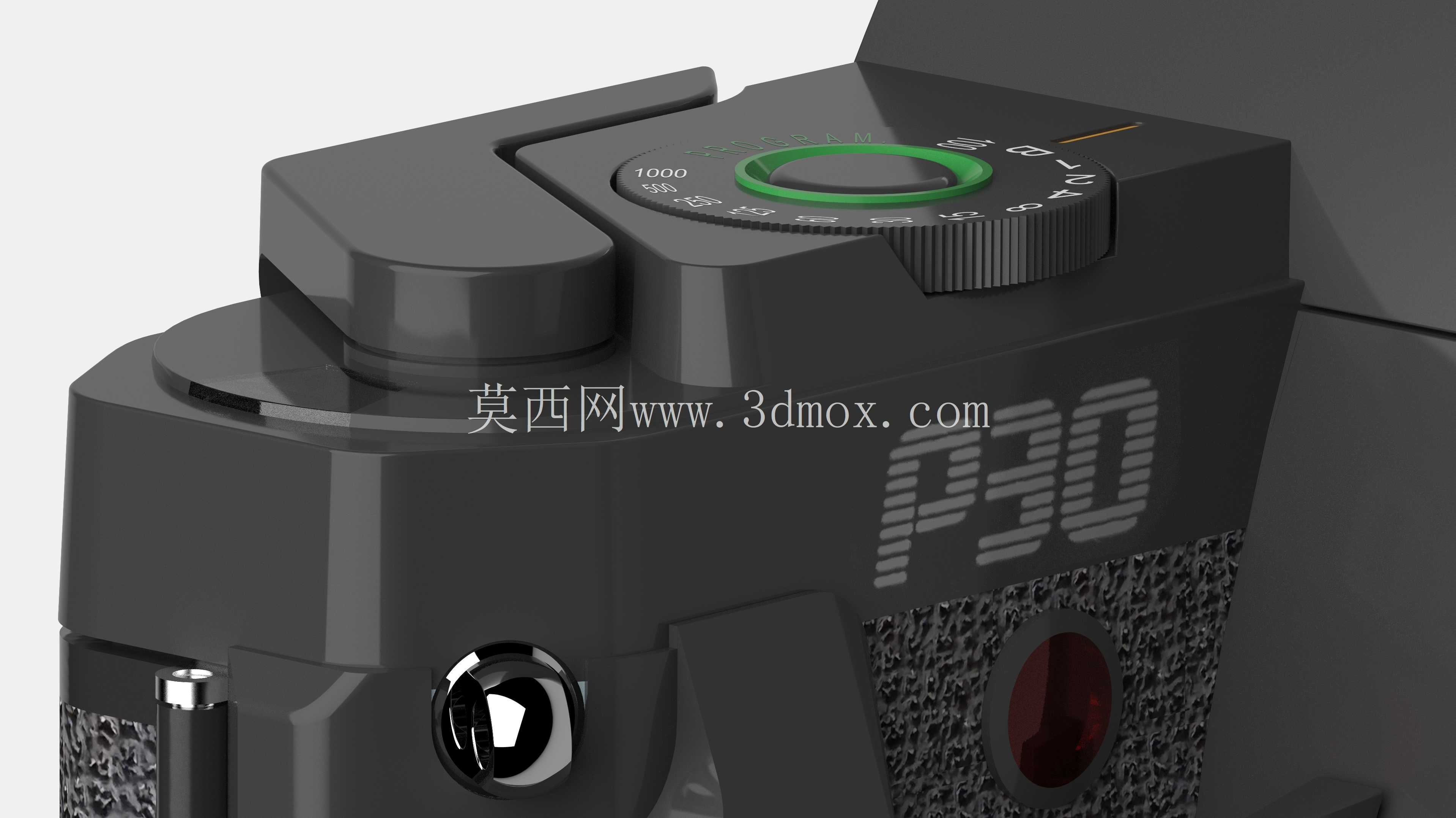

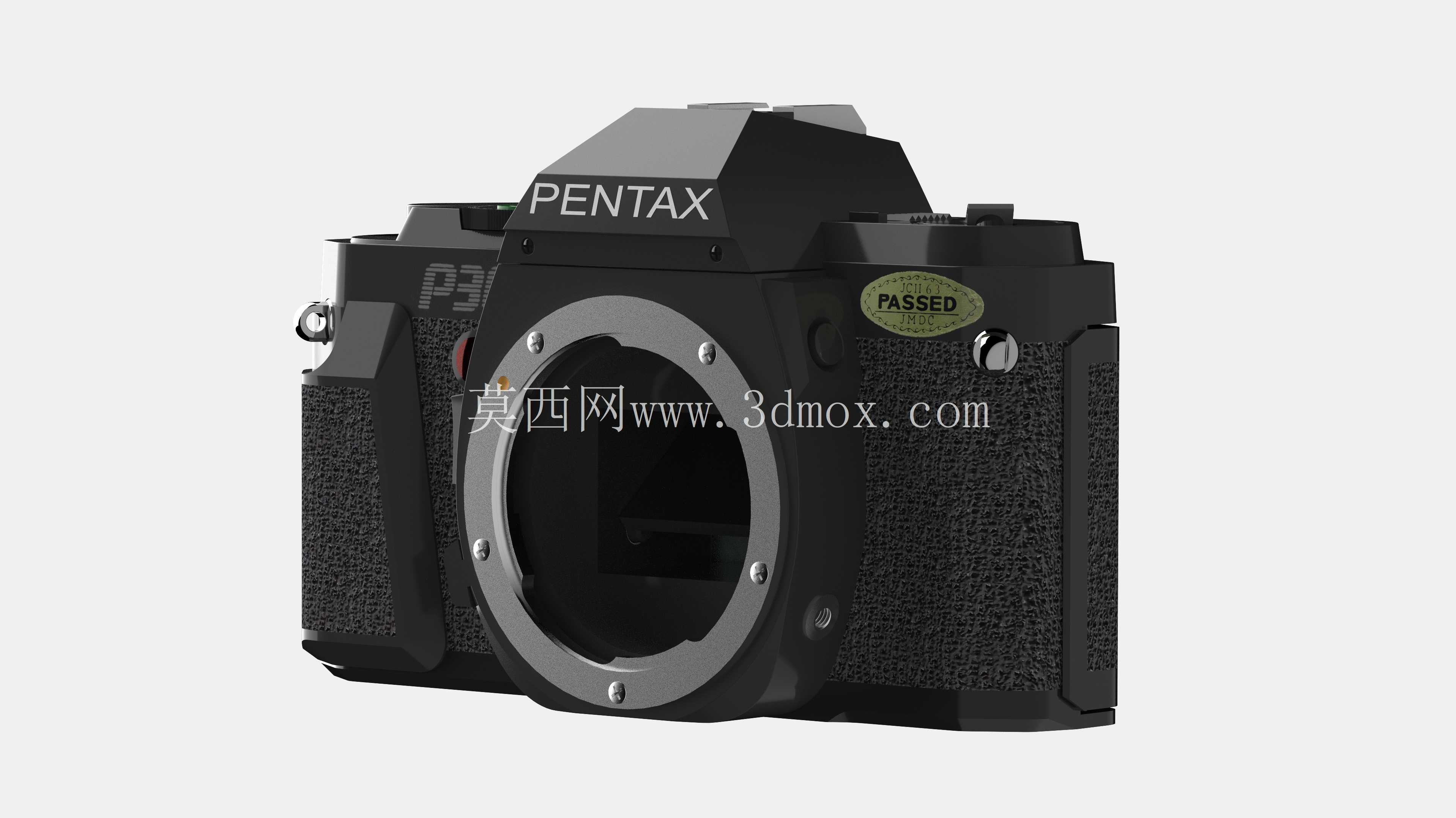

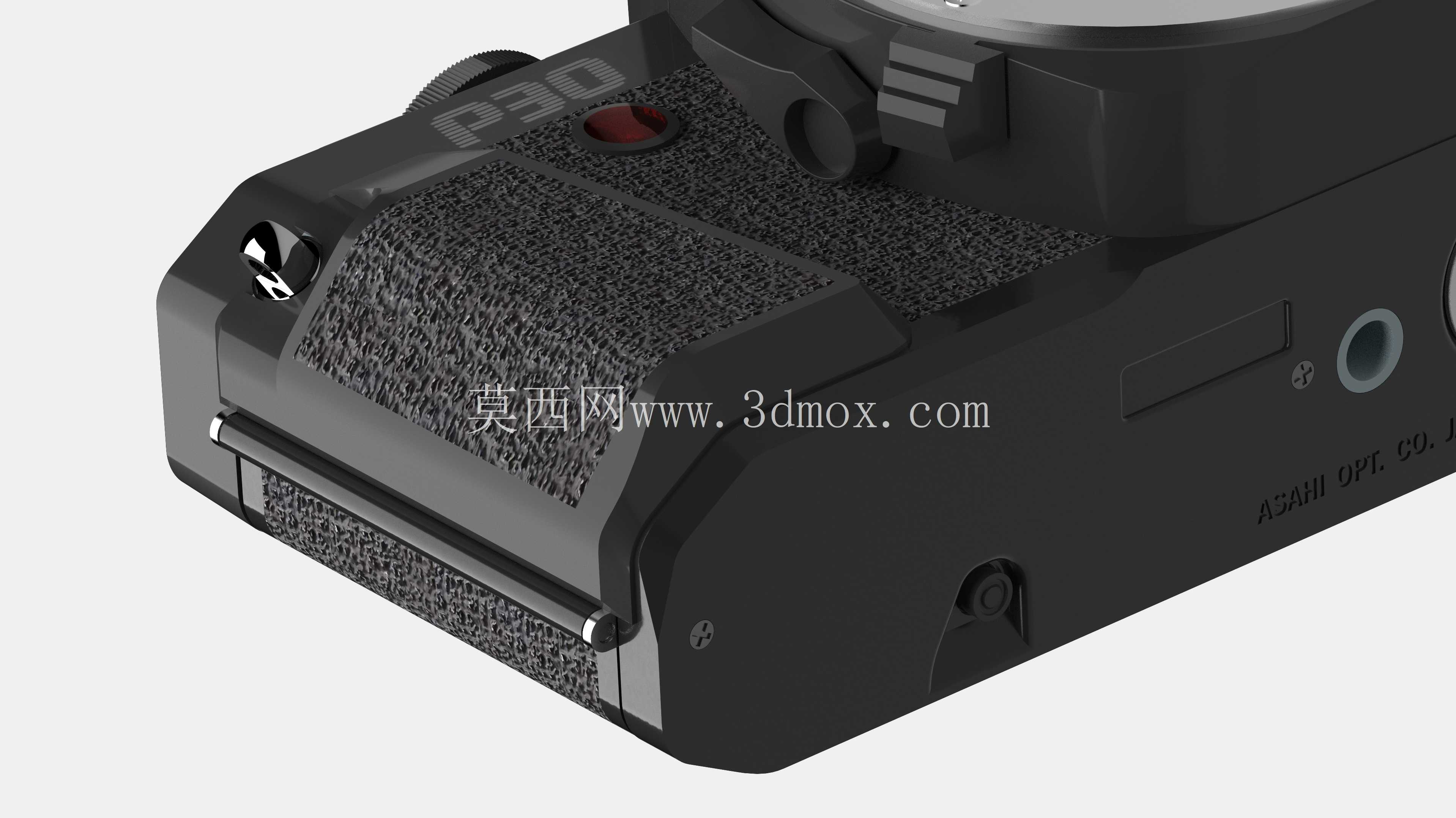

从结构设计视角拆解这套胶片相机总成，首先要明确其核心应用场景集中在胶片摄影创作、光学设备结构教学、复古影像设备复刻研发领域，区别于数码影像设备，这套结构完全围绕135规格胶片的曝光、取景、闪光补光逻辑搭建，所有部件的配合精度直接决定出片的成像一致性。先看机身主体的功能特性，机身采用握持区防滑纹理包覆设计，握持区域的弧度完全贴合成年男性手掌自然弯曲形态，拇指位预留的防滑凸起高度控制在2.3mm，既不会硌手也能保证持握时的摩擦力，避免竖拍构图时设备滑落。机身正面的镜头卡口采用宾得K卡口结构，卡口端面的定位销公差控制在0.02mm以内，保证镜头安装后光轴与胶片平面的垂直度偏差不超过0.01mm，避免出现画面边缘虚焦的问题；卡口旁的P30标识位下方集成了快门释放按键，按键的触发行程设计为1.2mm，半按行程0.7mm对应测光联动，全按行程触发快门，两段式的阻尼差设置为1.5N，能有效避免误触触发快门浪费胶片。机身上方的热靴接口是这套结构的核心扩展点位，热靴的触点布局完全匹配同期外置闪光灯的通信协议，接口的锁紧弹片采用0.3mm厚的锰钢片冲压成型，安装闪光灯后横向拉扯力达到15N时不会出现松脱，保证闪光触发时的同步可靠性。

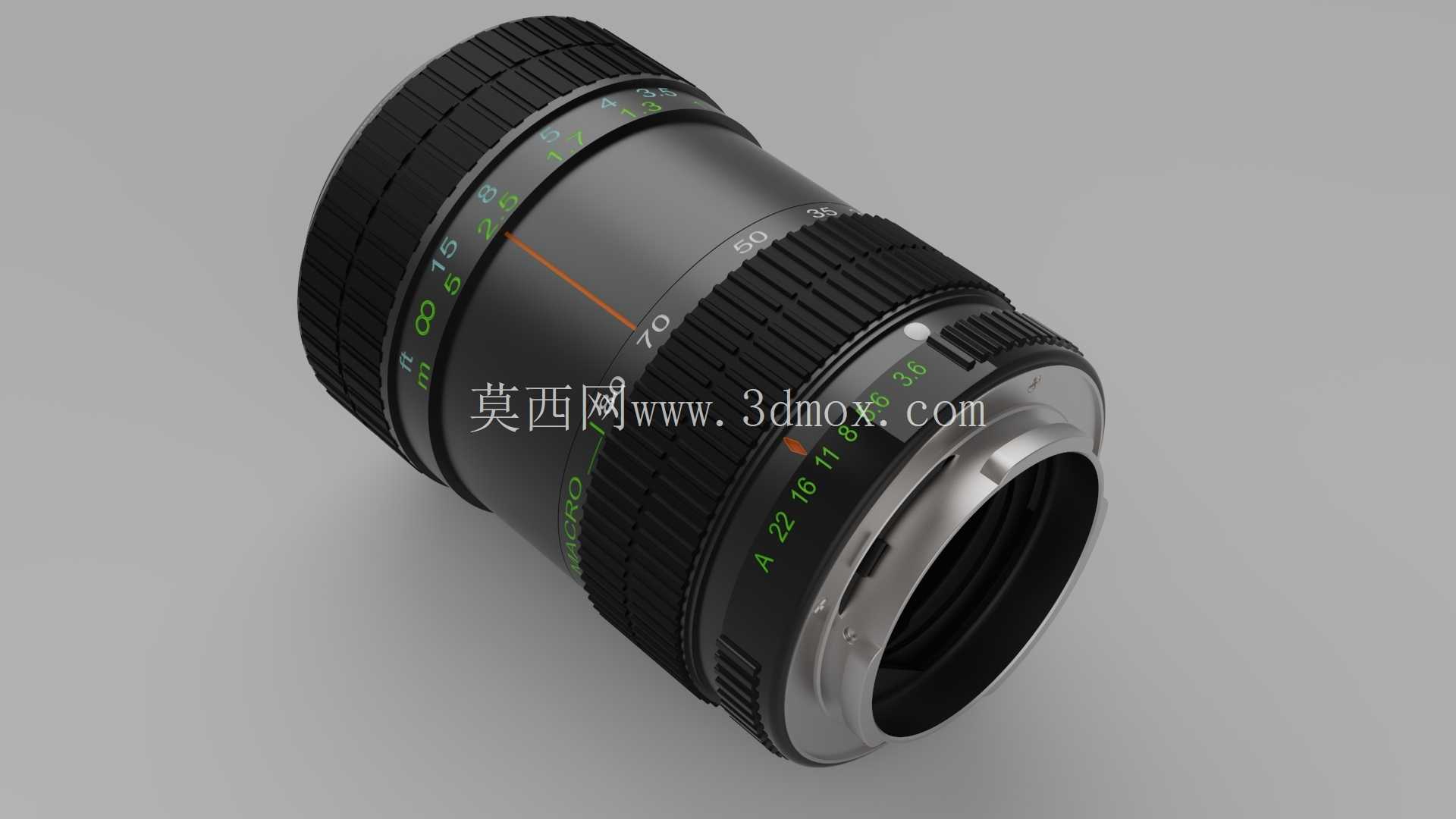

再看配套的Takumar镜头结构，这支定焦镜头采用多组镜片同轴装配设计，镜筒的调焦环采用滚花纹理处理，滚花的齿距0.8mm，转动调焦环时的阻尼全程均匀，阻尼力矩控制在0.08N·m，手动对焦时不会出现卡顿或松旷的问题；镜头前端的滤镜接口采用标准螺纹规格，接口的同轴度偏差控制在0.015mm以内，安装滤镜后不会出现镜片偏心导致的画质下降。镜头与机身卡口的配合面设置了防尘密封圈，密封圈的压缩量设计为0.2mm，既能阻挡日常使用中的灰尘进入机身内部污染胶片，也不会因为压缩量过大导致镜头安装阻力过大。

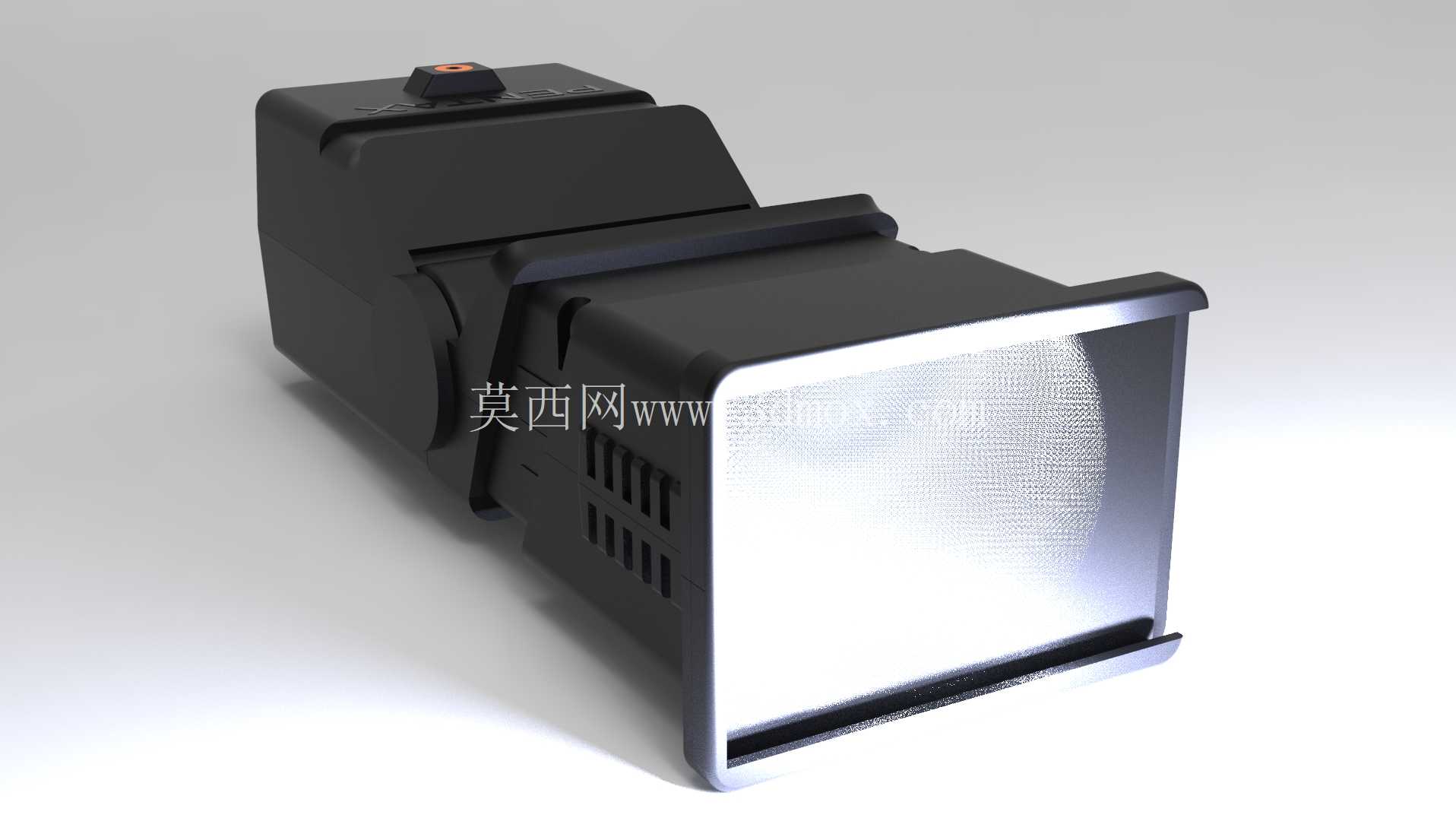

外置闪光灯的结构设计同样围绕实用场景展开，闪光灯的灯头采用可俯仰翻转结构，翻转角度覆盖0到90度，每15度设置一个定位卡点，方便拍摄时通过跳闪方式获得更柔和的补光效果；灯头的柔光扩散板采用抽拉式结构，抽出后可以覆盖28mm焦距的闪光覆盖范围，收回时适配50mm标准镜头的闪光视角。闪光灯与热靴连接的底座采用快拆设计，扳动锁紧拨杆的行程为8mm，锁紧后底座与热靴的间隙不超过0.03mm，避免闪光触发时因为接触不良出现漏闪。闪光灯的电池仓设置在灯体下部，仓盖采用卡扣式锁紧，卡扣的扣合量设计为1.5mm，更换电池时单手即可操作，仓盖周边设置了防水胶条，能应对日常小雨环境下的拍摄需求。

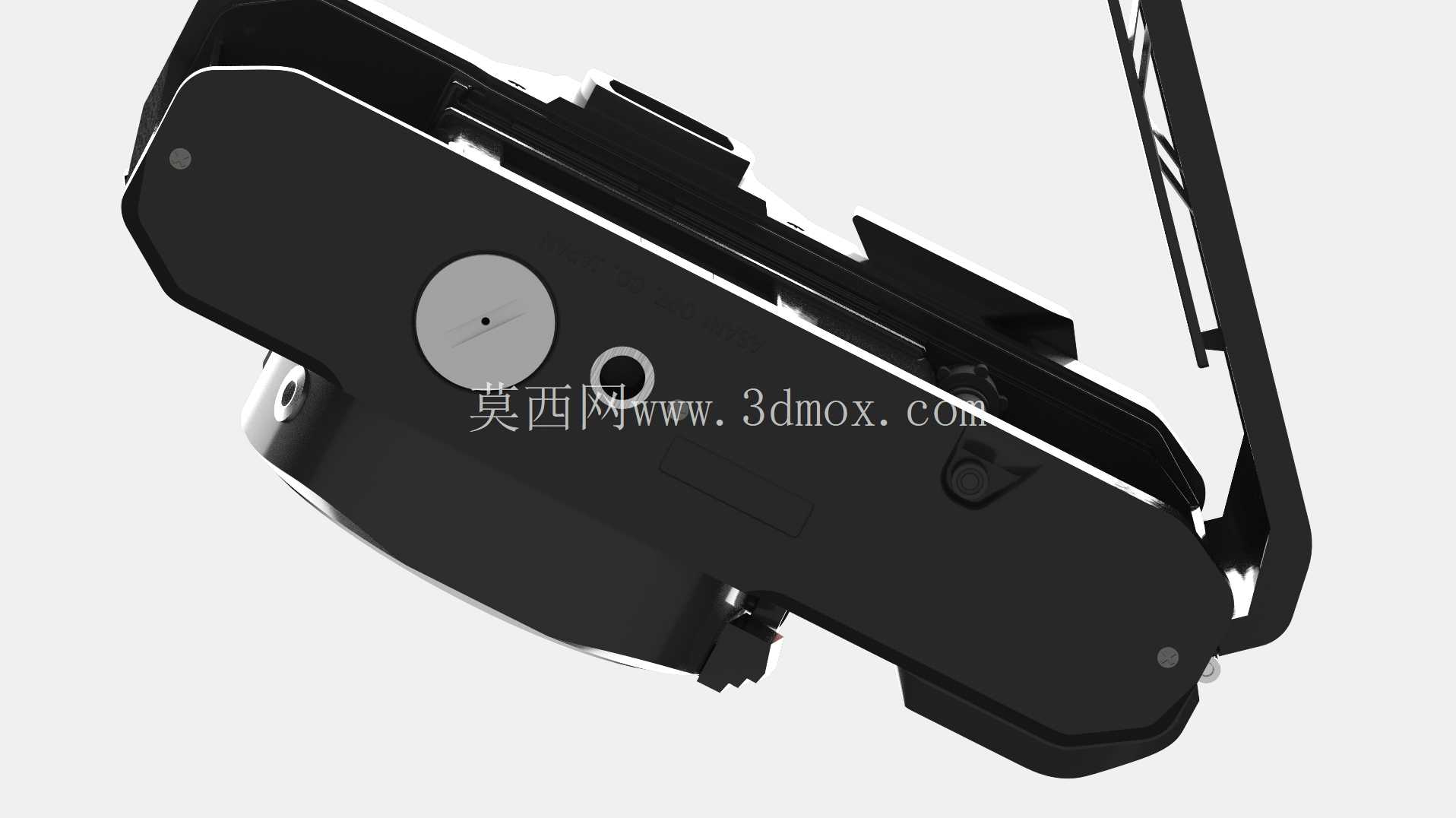

从安装边界与尺寸配合来看，整套设备装配完成后总高度为187mm，宽度132mm，深度94mm，握持时的重心落在镜头卡口后方12mm位置，正好对应手掌的承托区域，长时间持握拍摄不会出现明显的坠手感。机身背部的胶片仓盖采用铰链式开合结构，铰链的转动间隙控制在0.02mm以内，仓盖关闭后与机身的贴合缝隙不超过0.05mm，完全避免漏光导致的胶片报废；仓盖内侧的胶片压片板采用平面度0.01mm的弹簧钢板制作，保证胶片在曝光时完全处于同一焦平面，不会因为胶片拱起出现局部虚焦。机身底部的三脚架螺孔采用标准1/4英寸规格，螺孔的位置设置在整机重心的正下方，安装在三脚架上时不会出现头重脚轻的倾斜问题，螺孔周边的金属嵌件预埋深度为5mm，频繁拆装三脚架快装板也不会出现螺孔滑牙的问题。

从设计思路层面看，这套结构没有追求冗余的功能堆砌，所有结构设计都围绕胶片拍摄的核心需求展开，比如机身顶部的过片扳手，转动角度设计为135度，扳动到底后自动回弹，过片时的齿轮传动比经过精确计算，每次过片正好拉动8个胶片齿孔，对应一张135底片的长度，不会出现过片不到位导致的画面重叠。快门速度调节转盘设置在机身顶部右手操作区，转盘的档位清晰，每档的定位力矩为0.06N·m，盲操作时也能准确切换快门速度，转盘上的速度标识采用蚀刻填漆工艺，长期使用也不会出现标识磨损脱落的问题。闪光灯的触发同步速度设置为1/60秒，机身内部的同步触点触发时机经过精确校准，保证快门完全打开的瞬间闪光灯触发，避免出现闪光不同步导致的画面半黑问题。整套结构的所有配合面都做了圆角过渡处理，没有尖锐的棱角，日常携带时不会刮蹭摄影包内部，也不会在持握时划伤手部，外壳的表面处理采用细磨砂工艺，既不容易留下指纹，也能提升握持时的摩擦力。
