HC05主从一体蓝牙通讯模块结构设计

这款HC05蓝牙模块的三维结构还原，完全围绕嵌入式开发场景下的实际装机需求搭建，从板载元件布局到安装孔位的边界设定，都贴合量产模块的真实装配逻辑。在工业现场的短距无线透传场景里，这类模块常被集成到小型数据采集终端、智能小车控制板、桌面级3D打印机的无线升级模块位，或是老旧串口设备的无线改造套件中，替代传统的RS232串口连线，实现10米半径内的稳定数据交互，无需额外布设通讯线缆，尤其适合移动作业类设备的信号传输需求。

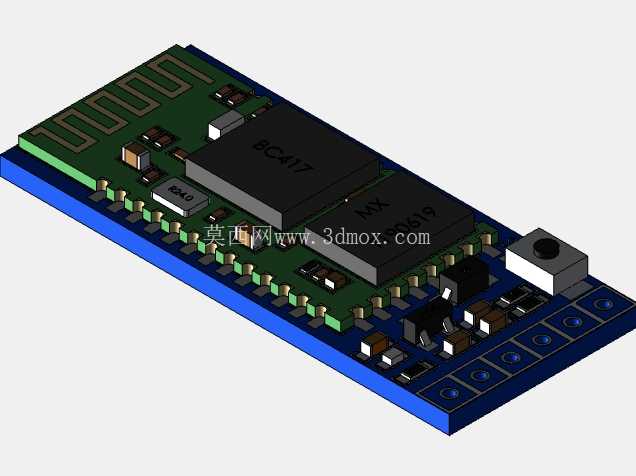

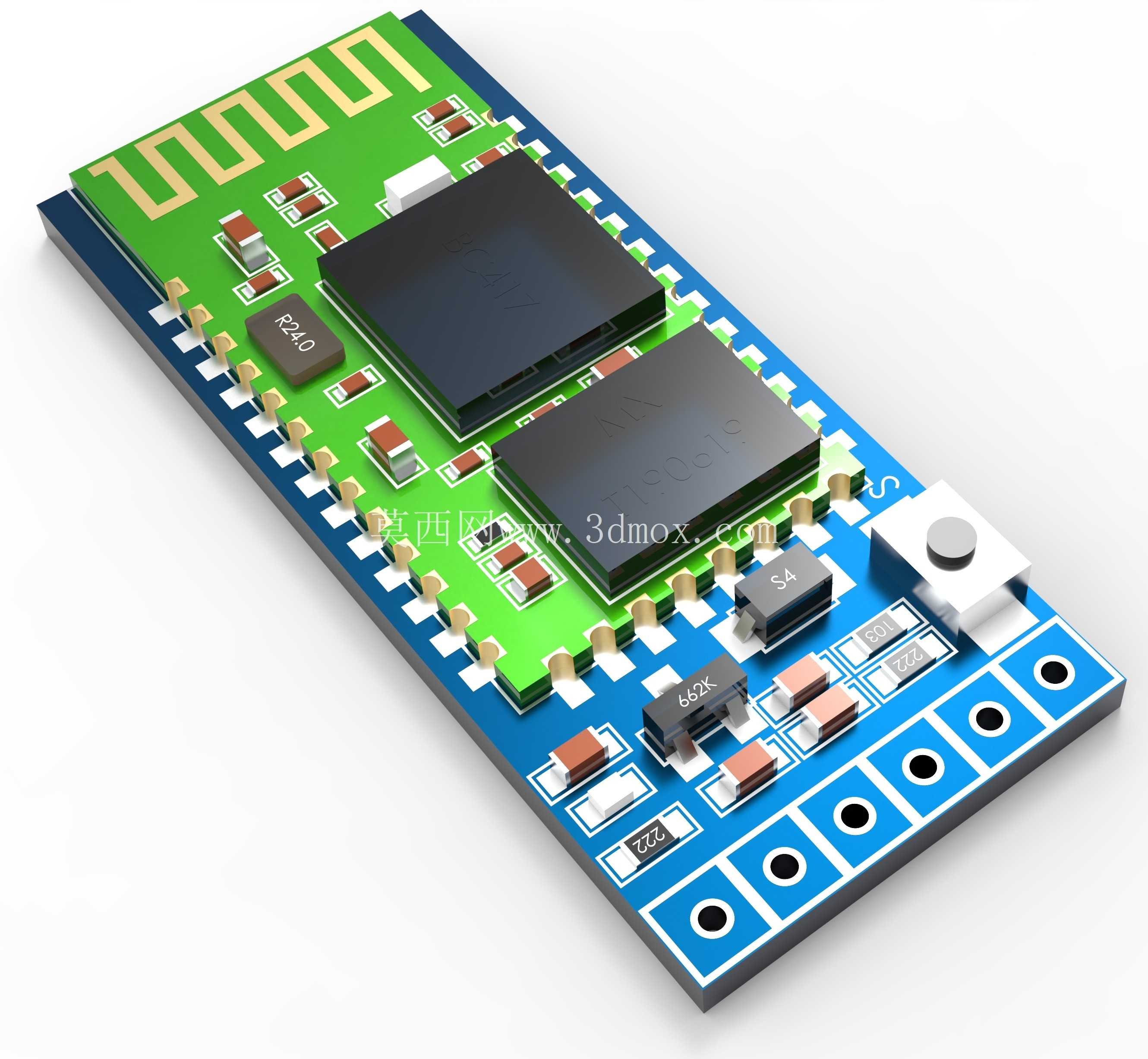

从功能特性来看，该模块采用主从一体设计，既可以作为主设备主动搜索配对周边蓝牙从设备，也能作为从设备等待手机、上位机的连接请求，板载的状态指示按键可以直接切换工作模式，配套的排针引脚完全兼容常规2.54mm间距的面包板、杜邦线连接，不需要额外制作转接线材，研发阶段可以直接插接在通用开发板上完成功能调试。模块的射频部分采用板载PCB天线设计，没有额外引出外置天线接口，整体结构更紧凑，适合对安装空间有严格限制的小型嵌入式设备使用，板载的两颗主芯片分别负责蓝牙协议栈处理和射频信号收发，周边的阻容元件全部按照量产模块的贴片布局还原，包括电源滤波电容、阻抗匹配电阻的位置都和实物完全对应，不会出现建模时元件错位导致的装配干涉问题。

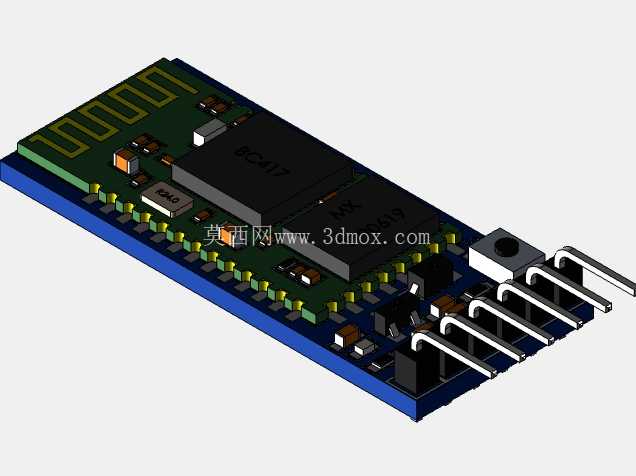

设计思路上，整个模块的结构建模优先考虑装机适配性，PCB板的长宽尺寸严格参照实物的37mm*16mm规格设定，板厚采用常规1.6mm的FR4板材厚度，四个安装孔的孔径为2.2mm，孔位中心距板边的距离预留了2mm的安全距离，安装时可以用M2螺丝直接固定在设备壳体的安装柱上，不会出现孔位偏位导致的螺丝刮擦板载元件的问题。排针部分的引脚伸出长度设定为8mm，既满足插接过板的强度需求，也不会因为引脚过长导致模块安装后和下方的主板元件产生空间冲突，板载的复位按键高度设定为3.5mm，比周边最高的主芯片高出1mm，方便调试时直接按压操作，不需要额外外接按键引线。

从安装边界来看，模块整体的最高元件高度为5mm，也就是主芯片的塑封高度，在设备壳体内部预留6mm的垂直安装空间即可完成装配，模块的天线区域没有布置任何金属遮挡结构，建模时特意保留了天线区域的净空范围，装机时只要注意不在天线正上方覆盖金属壳体部件，就能保证信号传输的稳定性。模块的电源输入引脚位置做了丝印标识还原，和实物的引脚定义顺序完全一致，结构设计人员在做整机布局时，可以直接参照模型的引脚位置排布主板上的对接焊盘，不需要反复核对实物尺寸，能大幅缩短研发阶段的结构适配周期。对于做嵌入式设备开发的结构工程师来说，这个还原度足够的三维模型可以直接导入整机装配体中做干涉检查，提前预判模块安装后和周边电池、主板、壳体筋位的空间冲突，避免打样后才发现装配问题导致的成本浪费。
