MiniB型USB接口分线转接安装板结构

项目分类:通讯工具类 发布时间:2026-02-28 ID:1144879
  • MiniB型USB接口分线转接安装板结构

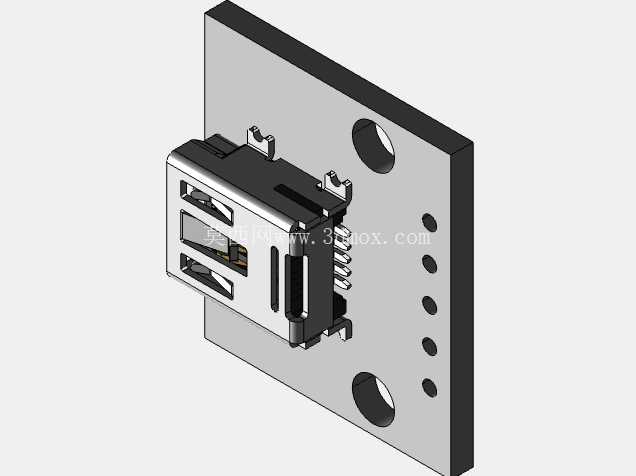

  从结构上看,这个分线板采用金属安装基板承载Mini B母座,母座本身是标准的5Pin Mini USB接口,金属屏蔽壳直接和安装基板贴合,既可以提升接口的抗形变能力,频繁插拔的时候不会出现母座歪斜的问题,也能起到一定的电磁屏蔽作用,减少高速信号传输时的外界干扰。安装基板的外形是规整的矩形板件,对角位置设置了两个大直径的沉头安装孔,用来穿M2或者M2.5的固定螺丝,直接锁在设备壳体的内部螺柱上,孔位的公差设计一般会留0.1mm左右的装配间隙,方便安装的时候微调位置,保证接口和壳体上的开孔完全对齐,不会出现插头插不到位的情况。在小型消费电子、嵌入式开发板、便携检测设备的内部布线场景里,USB Mini B接口的分线安装结构是很常见的连接部件,这类部件的核心作用是把板端贴片的USB母座通过安装板引出到设备壳体的固定位置,既保证接口的插拔强度,又能规整内部走线,避免线束拉扯直接作用在PCB焊盘上造成脱焊故障。很多入门级消费类电子里会用到这类低成本分线板,它的设计逻辑完全围绕安装可靠性和接口兼容性展开,没有多余的冗余结构,所有特征都服务于实际装配需求。在母座的引脚侧,基板上排布了一排等距的小孔,是用来走分线的过孔,每个引脚对应的过孔可以直接焊接导线,把USB的电源、差分信号、ID引脚、接地引脚分别引出到对应的功能模块上,过孔的间距和母座引脚间距完全匹配,焊接的时候不需要额外飞线,能减少布线的杂乱程度,也方便后期检修的时候测量引脚信号。基板侧边还有一排更小的等距定位孔,这些孔是用来和内部的塑胶定位柱配合的,装配的时候可以先把分线板卡在定位柱上预固定,不用手扶就能拧螺丝,提升产线装配的效率,也能避免螺丝拧紧的时候板件发生偏移。

  设计这类分线板的时候,首先要确认母座的插拔力参数,常规Mini B母座的插拔寿命在5000次以上,安装基板的厚度要足够支撑插拔时的侧向力,一般选用1.5mm到2mm厚的冷轧钢板做基板,表面做镀锌或者镀镍处理,防止长时间使用出现锈蚀,也能避免和母座金属壳之间产生电化学腐蚀。接口的伸出长度要严格匹配壳体的壁厚,一般母座端面比壳体外表面低0.2mm到0.3mm,既不会因为突出太多容易被磕碰损坏,也不会因为凹陷太深导致插头插不到位,出现接触不良的问题。分线的走线方向在设计的时候就提前做了规划,引脚引出的方向避开安装孔和定位柱,导线焊接之后可以顺着基板边缘走线,用扎带通过基板上预留的小扎带孔固定,避免线束晃动的时候拉扯焊点。

  在实际应用里,这类分线板除了用在成品消费电子上,也常被用在DIY电子项目、小型工控手持设备的改装里,因为它的安装尺寸标准化,不需要重新开模定制接口固定件,直接采购现成的分线板就能完成接口的外置引出,能大幅缩短开发周期。很多廉价的便携设备里会用这类结构,就是因为它的结构简单、可靠性足够,成本也能控制在很低的水平,不需要复杂的注塑固定件,一块冲压成型的金属板加一个标准母座就能完成所有功能。设计建模的时候,要特别注意母座和安装板之间的配合公差,母座的定位卡扣要和基板上的卡槽完全贴合,卡扣卡入之后母座不能有前后窜动,不然插拔的时候母座会跟着插头一起移位,时间长了就会出现引脚脱焊的问题。

  安装孔的位置度公差要控制在0.05mm以内,保证和壳体螺柱的对位精度,不然批量装配的时候会出现部分产品接口偏位,插头无法插入的问题。基板的边缘要做倒角处理,避免锋利的边缘割伤装配工人,也防止割破导线的绝缘层造成短路。接地引脚的焊盘要比其他信号引脚的焊盘更大一些,焊接的时候可以多上锡,保证接地的可靠性,也能提升屏蔽壳的接地效果,减少信号干扰。这类分线结构虽然看起来简单,但是每一个尺寸特征都对应实际装配和使用中的需求,没有多余的设计,完全是从工程实用角度出发的结构方案,对于刚接触结构设计的从业者来说,分析这类小部件的设计逻辑,能很好地理解结构设计里“功能优先、装配友好”的核心原则,避免做很多华而不实的冗余特征。在做三维建模的时候,要把母座的内部弹片结构也做准确,这样在做干涉检查的时候,能确认插头插入之后不会和周边的壳体结构发生碰撞,也能模拟插拔的行程,确认接口的位置是否合理。安装板的折弯特征也要注意,母座的安装面和螺丝固定面的平面度要控制在0.1mm以内,不然螺丝拧紧之后板件会发生形变,导致母座歪斜,影响正常使用。
