投影式语音转写智能眼镜结构设计

这款投影式语音转写智能眼镜的结构设计，核心围绕听障人群日常面对面交流的实际痛点展开，区别于常规消费级智能眼镜侧重影音娱乐的设计方向，整个结构排布完全服务于语音采集、实时转写、近眼投影三个核心功能模块的稳定运行。从实际使用场景来看，日常面对面交流时，对话距离多集中在0.5米到2米区间，环境噪音水平波动较大，因此前端语音采集模块的安装位置做了针对性调整，没有采用常规智能眼镜将麦克风集成在镜腿末端的方案，而是将双麦阵列布置在镜身前框靠近鼻梁的两侧位置，这个位置既可以保证正对对话声源方向，又能通过面部结构遮挡一部分来自侧后方的环境噪音，提升语音拾取的清晰度，同时麦克风拾音孔做了向内凹陷0.3mm的沉台设计，避免日常佩戴时皮肤、衣物遮挡拾音通道，也能减少汗液、灰尘直接进入拾音孔造成的器件损坏。

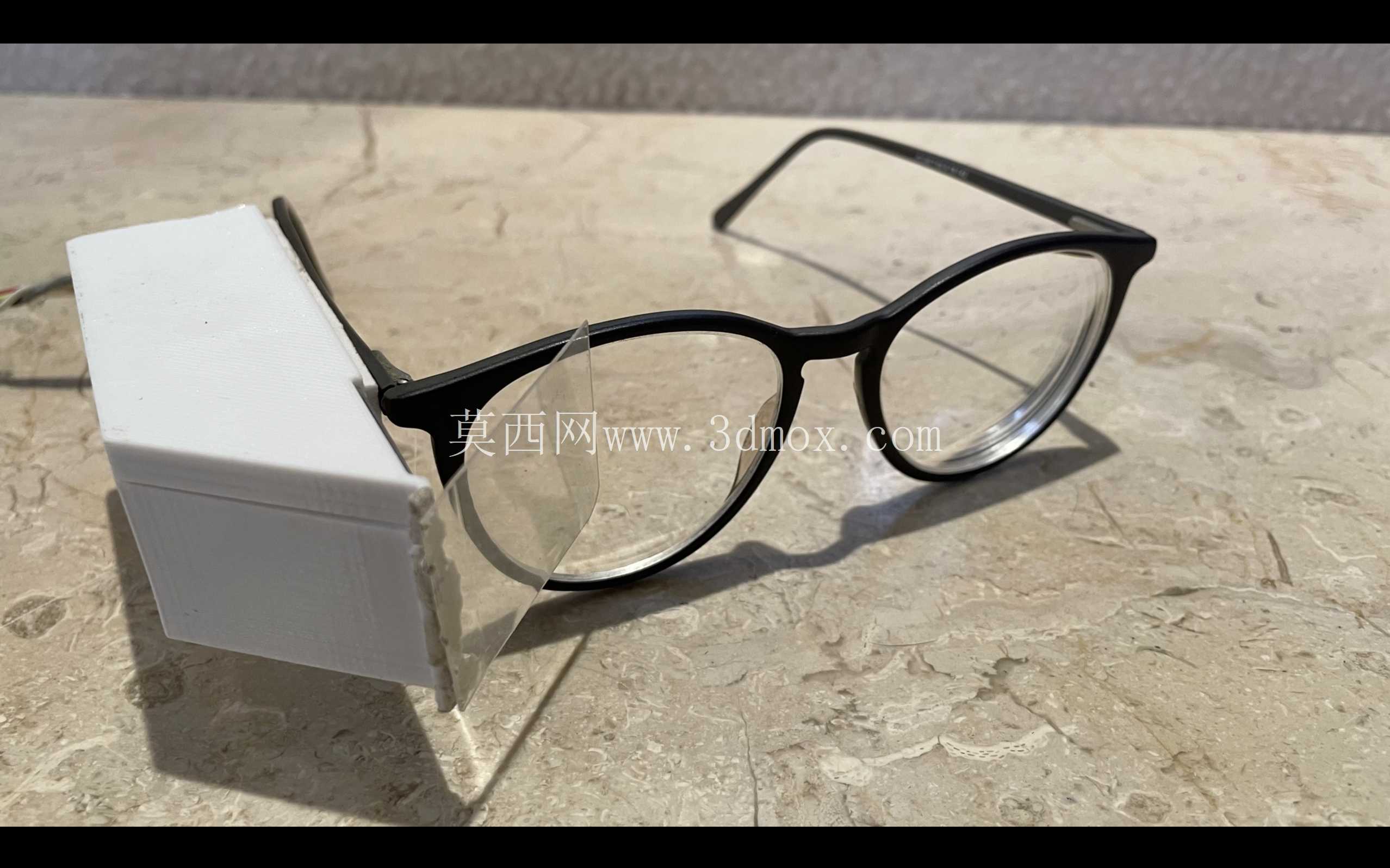

投影显示模块的结构设计是整个产品的核心难点，常规近眼显示方案多采用波导镜片，但考虑到DIY场景下的加工可行性与成本控制，这款设计采用了侧置投影加半透反射膜的显示方案，投影光机模块集成在左侧镜腿靠近镜框的位置，投影光线斜向投射到左侧镜片的半透反射区域，再反射进入人眼，这个结构对安装精度要求较高，光机的固定支架做了三个方向的微调结构，在装配时可以通过微小的角度调整，让投影画面刚好落在人眼舒适的视距范围内，不会出现画面偏移、虚焦的问题。同时为了平衡左右镜腿的重量，右侧镜腿对应位置布置了主控电路板与电池模块，让整副眼镜的重量分布尽量对称，减少长时间佩戴带来的单侧压痕问题，整副眼镜不含外接模块的重量控制在48g以内，和普通板材眼镜的重量接近，不会给佩戴者带来明显的异物感。

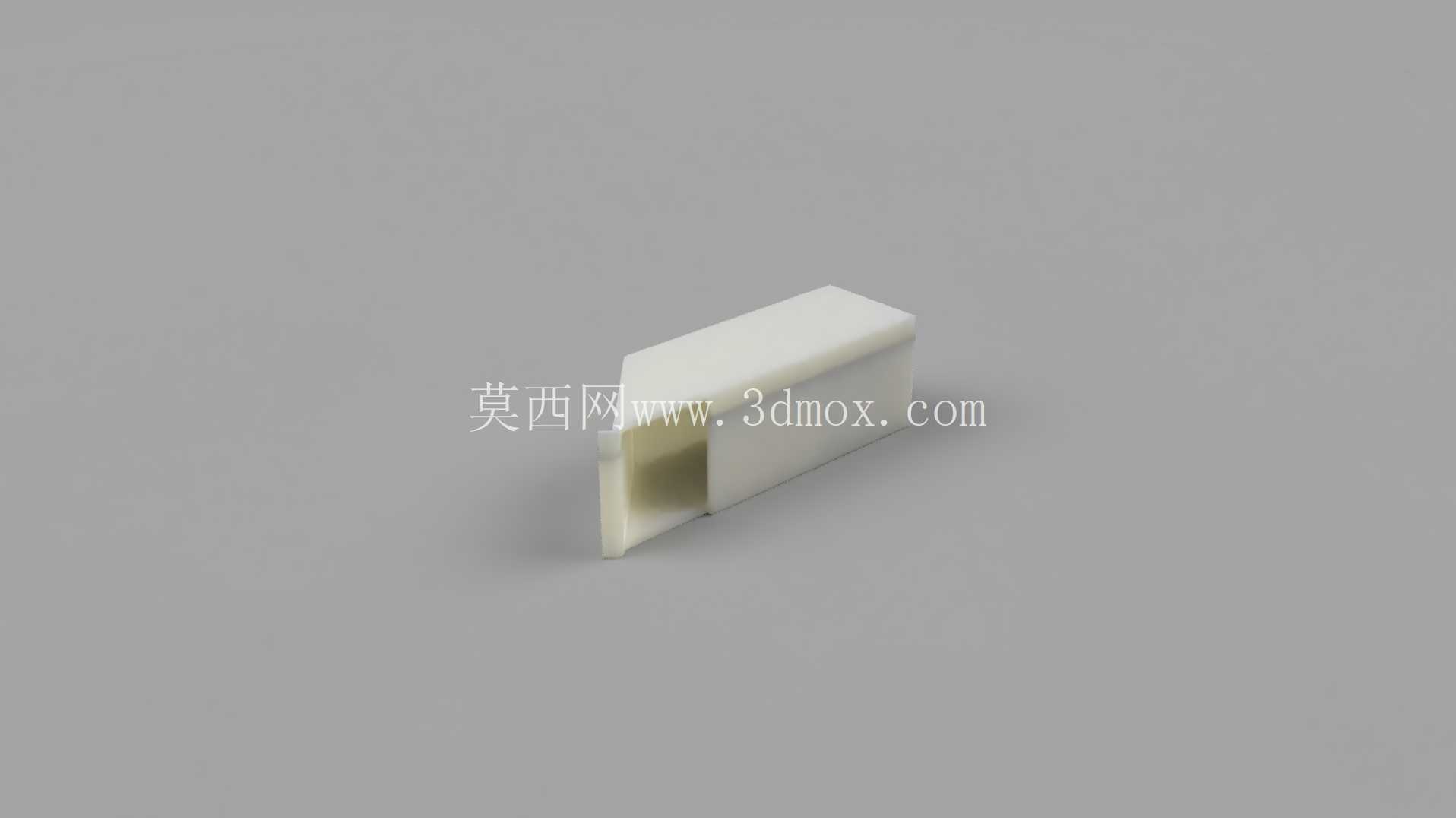

考虑到DIY制作的实际加工条件，整个产品的结构件拆分都做了适配FDM3D打印的工艺优化，所有结构件的壁厚统一设置为1.8mm，既保证了足够的结构强度，又不会因为壁厚过大导致打印变形，所有装配孔位都预留了0.2mm的装配间隙，不需要二次打磨就可以完成螺丝紧固与部件插接，镜腿和镜框的铰接结构采用了标准的眼镜铰链配件，不需要额外定制非标铰接件，降低了制作的物料门槛。外接的处理模块采用了分体式设计，通过细软排线和镜腿上的接口连接，处理模块本身可以夹在衣领位置，不会给眼镜本身增加额外的重量负担，模块外壳做了圆角过渡处理，边缘没有尖锐棱角，和衣物接触时不会勾扯面料，接口位置做了防呆设计，反插时无法接入，避免DIY组装时接反线路烧坏电路。

从实际使用的安装边界来看，这款眼镜的镜框尺寸适配大部分普通近视镜片的安装需求，镜框内圈尺寸和常规圆框眼镜保持一致，有近视需求的使用者可以直接定制带度数的镜片替换原有的显示镜片，不需要额外定制特殊规格的镜片。镜腿的开合角度可以达到95度，适配不同头宽的使用者，镜腿末端做了向下的弯曲弧度，贴合耳后轮廓，日常佩戴时即使低头、快走也不会出现滑落的问题。投影显示的画面尺寸等效于在人眼前方1米位置呈现15英寸的文字画面，文字大小刚好可以满足正常视力人群的阅读需求，不会因为画面过小导致阅读费力，也不会因为画面过大遮挡正常的视线，使用者在观看转写文字的同时，依然可以清晰看到对面交流者的面部表情与周围环境，不会影响正常的行走与日常活动。

语音转写模块的电路固定结构做了减震处理，电路板和外壳之间预留了0.5mm的间隙，填充了薄泡棉层，避免日常佩戴时的震动导致电路接触不良，电池模块的安装位置做了绝缘隔离处理，避免电路短路带来的安全隐患，所有走线都隐藏在镜腿内部的走线槽内，不会有明线外露影响外观，也避免日常使用中线材被勾扯导致的线路断裂。整个结构设计没有采用特殊的非标零件，所有用到的螺丝、铰链、接插件都是市面上容易采购的标准件，DIY制作者只需要按照结构图纸打印出结构件，再采购对应的电子模块就可以完成组装，不需要复杂的后期加工，整体装配难度控制在普通电子爱好者可以完成的水平。
