小型越野车辆双叉臂式独立悬架结构设计

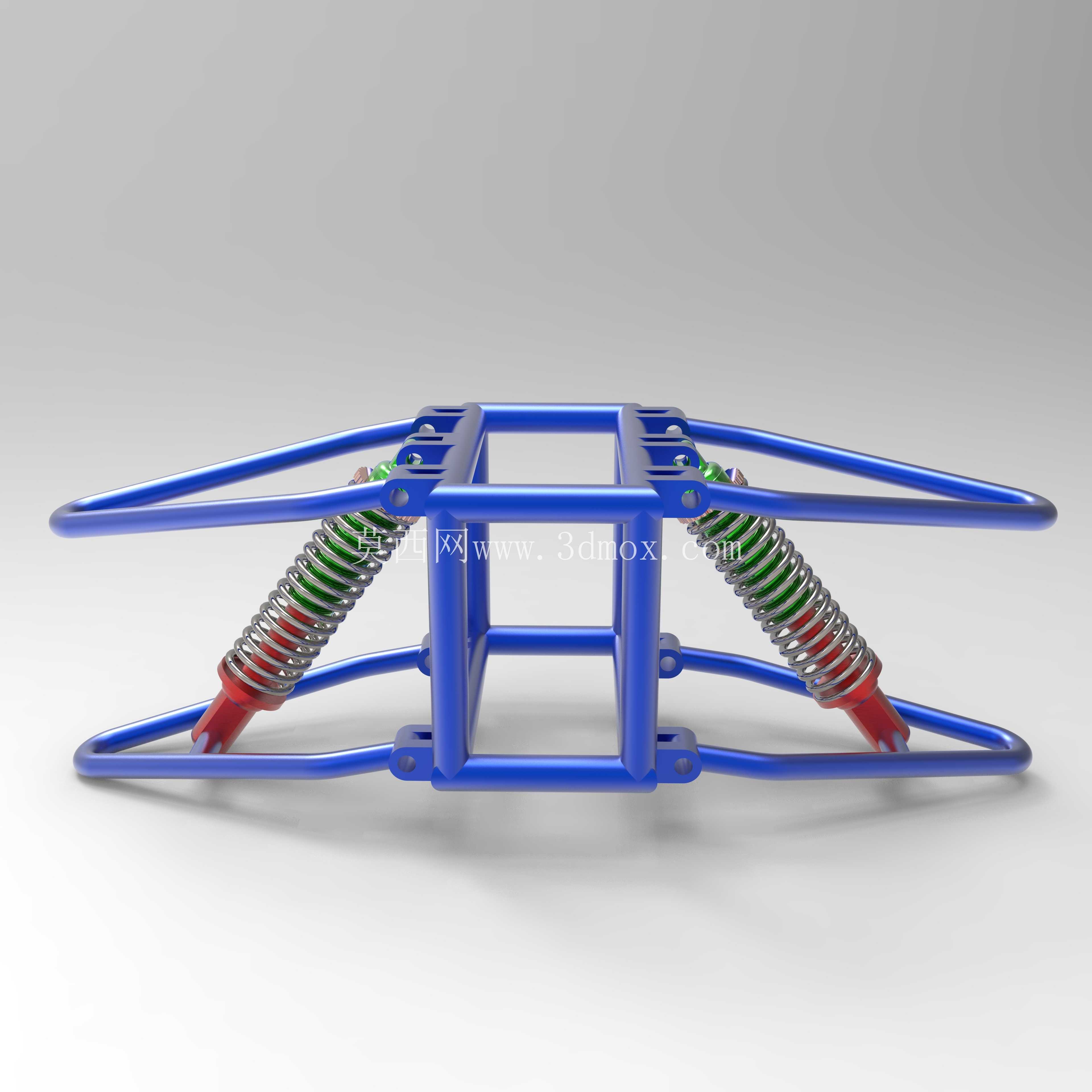

　　这套独立悬架结构主要适配小型非道路越野载具、RC竞速越野模型以及低速全地形作业小车的底盘布局，区别于整体桥式非独立悬架，两侧车轮的跳动动作完全独立，单侧车轮遇到凸起或凹陷路面时，不会将位移直接传递到另一侧车轮，能大幅降低非铺装路面行驶时的车身侧倾幅度，同时减少车架受到的交变冲击载荷，延长底盘结构件的疲劳寿命。从结构布局来看，该悬架采用双横臂导向结构，上下两根控制臂均采用圆管弯折焊接成型，控制臂的铰接点位置经过运动学校核，车轮上下跳动过程中，轮距、主销后倾角、外倾角的参数变化量控制在合理区间，避免轮胎出现异常偏磨，同时保证转向过程中的回正力矩符合设计要求。

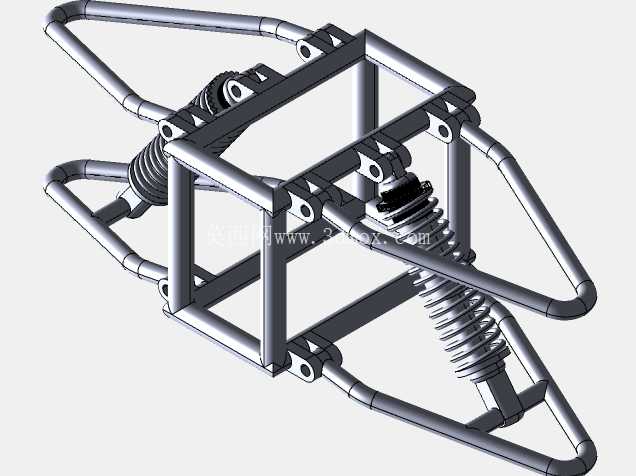

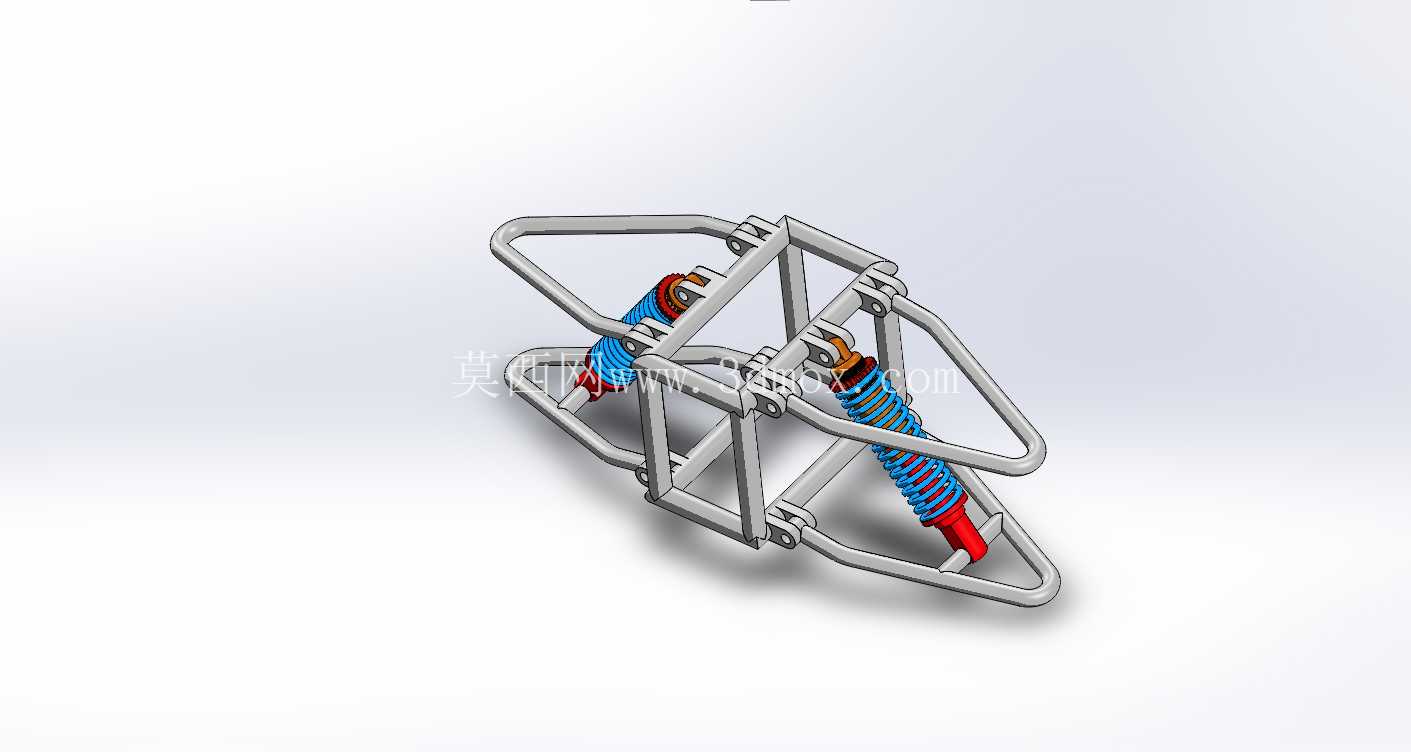

　　中间的主体安装框架为矩形管拼焊结构，作为悬架与车身主车架的连接基座，框架上预留的安装孔位分别对应控制臂铰接点、减震器上安装座以及车身固定点，所有孔位的同轴度公差控制在0.1mm以内，避免装配后出现运动卡滞。减震组件采用螺旋弹簧与阻尼筒同轴布置的结构，弹簧刚度根据整车满载质量匹配，阻尼阀系的阻尼力调校兼顾细碎颠簸过滤与大冲击缓冲，减震器下安装点与下控制臂相连，上安装点固定在中部框架的支座上，这种布置方式可以将车轮受到的垂直冲击直接通过减震器传递到车架，减少控制臂承受的弯曲载荷。

　　在安装边界方面，这套悬架的横向总宽度适配轮距在280mm到320mm之间的小型底盘，纵向安装深度为180mm，减震器最大工作行程为65mm，满载状态下的静挠度为22mm，上下控制臂的铰接衬套采用橡胶金属复合结构，既可以过滤路面传来的高频振动，又能保证悬架导向的精度，避免出现虚位。设计过程中针对控制臂的受力工况做了有限元校核，在单侧车轮承受3倍满载垂直冲击载荷时，控制臂的最大应力出现在管体弯折处，数值低于材料的屈服强度，安全系数达到1.8以上，满足越野工况下的强度要求。焊接部位均采用满焊工艺，焊后做去应力处理，避免长期受交变载荷出现焊缝开裂。中部框架的上下表面预留了电池、电控组件的安装位，在小型电动越野载具上可以直接将三电系统固定在该框架上，进一步优化底盘的重心位置，降低整车质心高度，提升行驶稳定性。这套悬架的运动行程设计充分考虑了越野场景的通过性需求，车轮上跳极限位置时，减震器压缩到缓冲块接触，不会与车架或轮拱发生干涉，下跳极限位置时减震器拉伸到最大长度，控制臂不会与限位块发生硬冲击，同时传动半轴的伸缩量也在允许范围内，不会出现半轴脱出的问题。

　　对于RC模型玩家来说，这套结构的参数可以根据不同的车壳高度、轮胎尺寸做适配调整，通过更换不同刚度的螺旋弹簧，可以适配不同的车重与路面场景，比如在平坦的竞速场地可以更换刚度更高的弹簧减少侧倾，在攀爬越野场景可以更换刚度更低的弹簧增加轮胎贴地性能。在实际装配过程中，需要先将中部框架与主车架固定牢固，再依次安装上下控制臂，之后装入减震器组件，最后调整铰接点的螺栓预紧力，保证控制臂可以自由摆动无卡滞，减震器动作顺畅无偏磨。日常使用中需要定期检查铰接衬套的磨损情况，以及减震器是否存在漏油问题，及时更换磨损件可以保证悬架参数始终处于设计区间，避免出现操控性下降的问题。
