萨博99四驱传动底盘动力总成结构

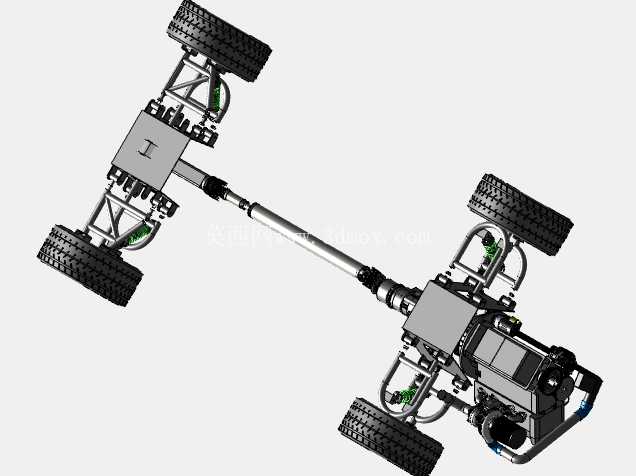

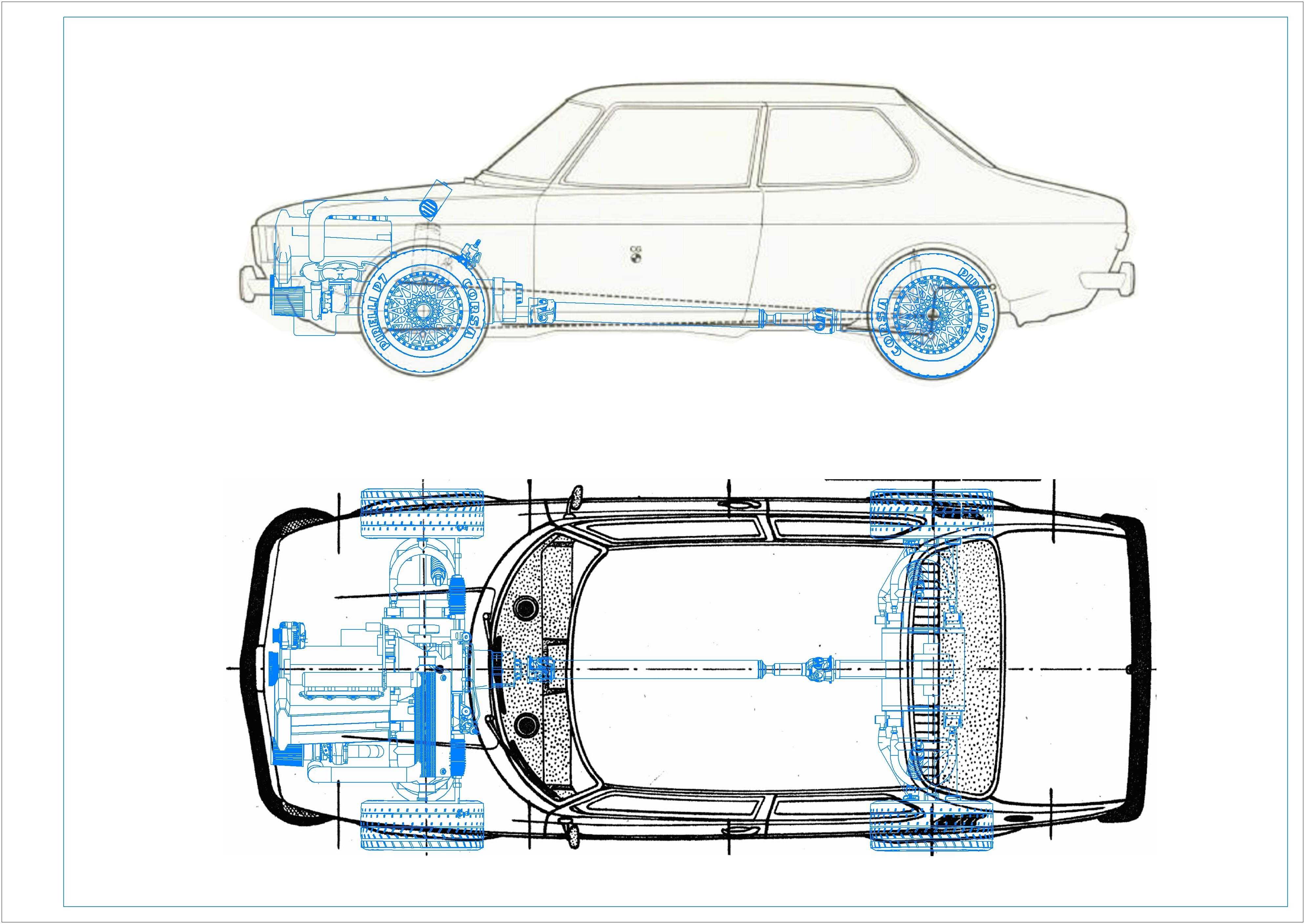

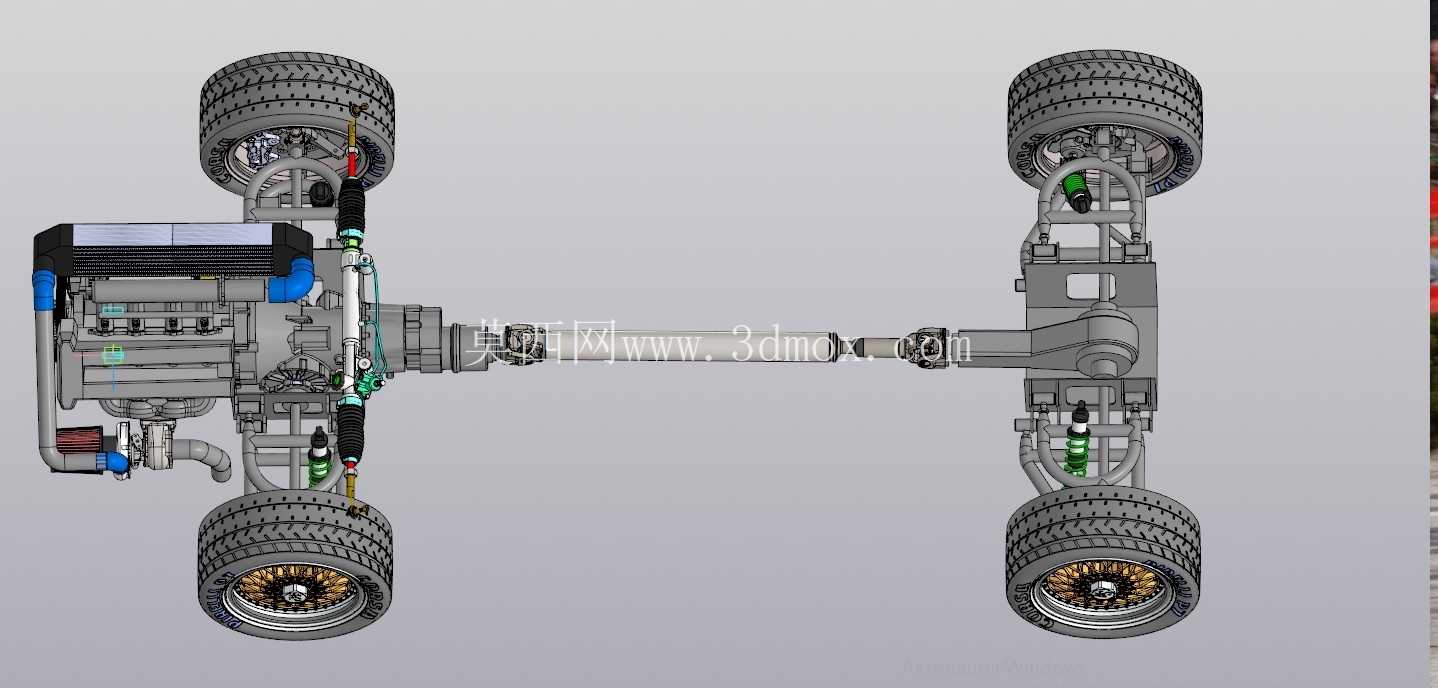

　　这套动力传动总成的建模核心围绕横置前驱平台适配四驱系统的改装需求展开，在原厂萨博99前置前驱的机舱布局基础上，重新规划了动力输出路径，将横置B202系列发动机的动力经匹配的奥迪100 Quattro变速箱分配后，通过中央传动轴向后桥传递动力，实现前后轴扭矩的按需分配，适配大马力改装后的动力输出特性，满足非铺装路面行驶、直线加速等多场景下的抓地力需求。从结构布局来看，前桥部分保留了原厂横置动力的安装点位逻辑，重新设计了变速箱与前副车架的连接支架，调整了前悬减震器与转向拉杆的相对位置，避免大尺寸轮胎转向时与轮拱、悬挂杆件发生运动干涉；双叉臂结构的前悬挂下摆臂点位经过重新校核，匹配加宽的轮距设定，双轮胎布局的前轮组在建模时完整还原了轮毂螺栓孔位、刹车卡钳安装位以及轮胎花纹的细节，确保制动系统、轮圈配件的装配边界完全符合实车改装的尺寸要求。

　　中央传动轴部分采用分段式结构设计，中间设置支撑轴承固定在底盘纵梁上，避免高转速下传动轴出现共振抖动，传动轴两端的万向节角度经过严格校核，在悬架上下跳动的全行程范围内，万向节的工作角度始终保持在许用值以内，不会出现传动卡滞或万向节过早磨损的问题。后桥部分采用独立悬挂结构，匹配与前桥一致的双轮胎轮组，主减速器的安装角度与中央传动轴的输出角度完全对齐，后差速器通过三点式支架固定在后副车架上，支架的受力点位经过载荷分布校核，能够承受大马力起步时的扭矩冲击，不会出现支架变形或断裂的问题。

　　建模过程中对所有运动部件的运动包络都做了完整的干涉检查，包括方向盘打满时前轮与转向拉杆、减震器、翼子板内衬的间隙，悬架压缩到极限时轮胎与轮拱的间隙，传动轴跳动时与底盘排气、燃油管路的间隙，所有间隙值都预留了实车改装时的调整余量，避免后期装配时出现切割车身或重新调整点位的问题。动力系统部分完整还原了进气系统、冷却系统、排气头段的布局，空滤的安装位置避开了高温排气侧，减少进气热效应，中冷器的固定支架与前防撞梁的安装点位匹配，水箱的散热面积经过重新核算，能够满足500马力动力输出下的散热需求，不会出现高负荷工况下冷却液温度过高的问题。

　　这套模型可直接用于改装方案的前期验证，通过三维模型的虚拟装配，提前排查各部件之间的装配干涉问题，优化管路与线束的走线路径，减少实车改装时的反复调整工作量，也可作为汽车底盘传动结构教学的参考案例，帮助从业者理解横置平台改装四驱系统的布局逻辑与点位设计要点。
