CoreXY结构超立方体蓝色野兽3D打印机

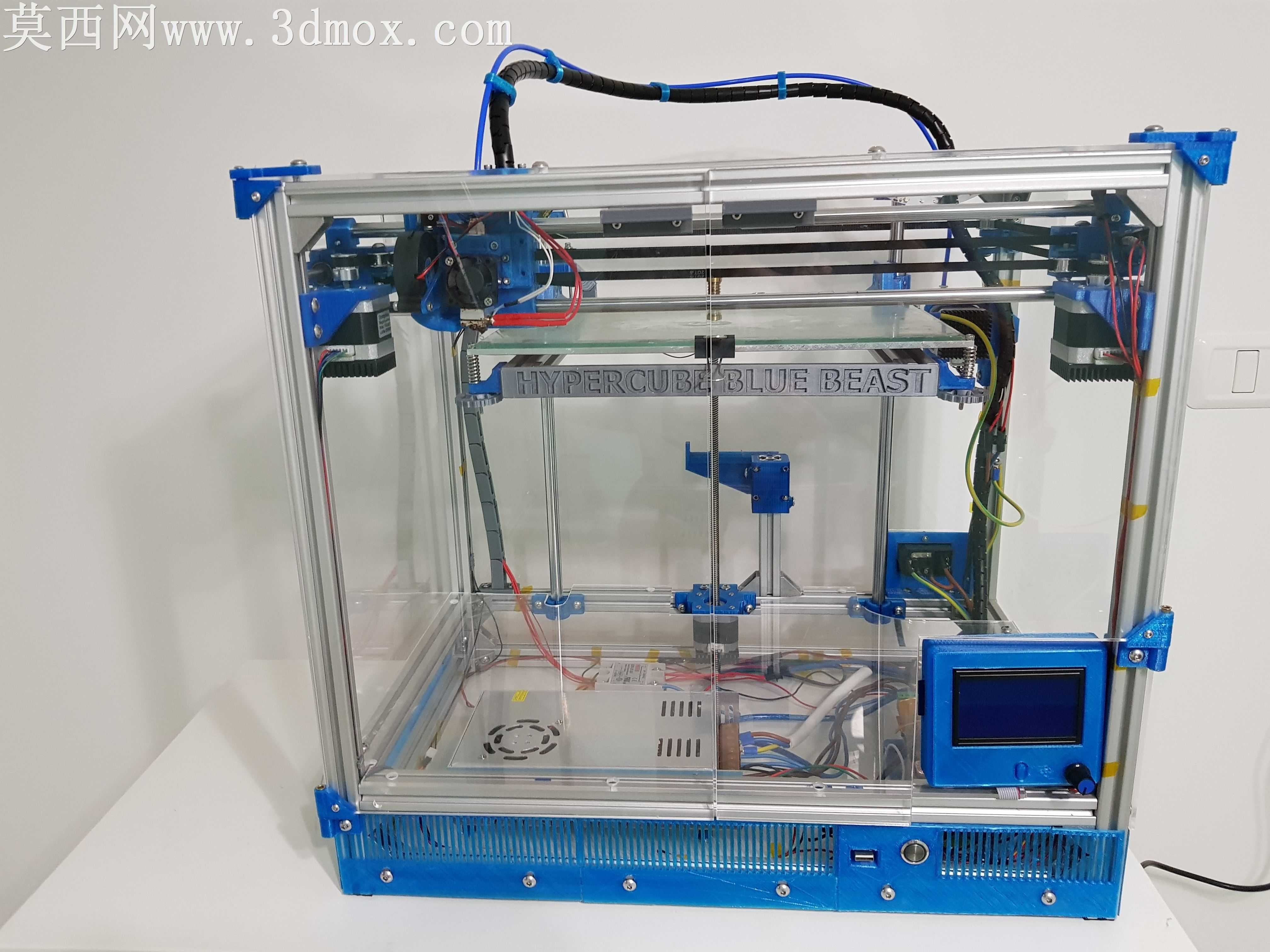

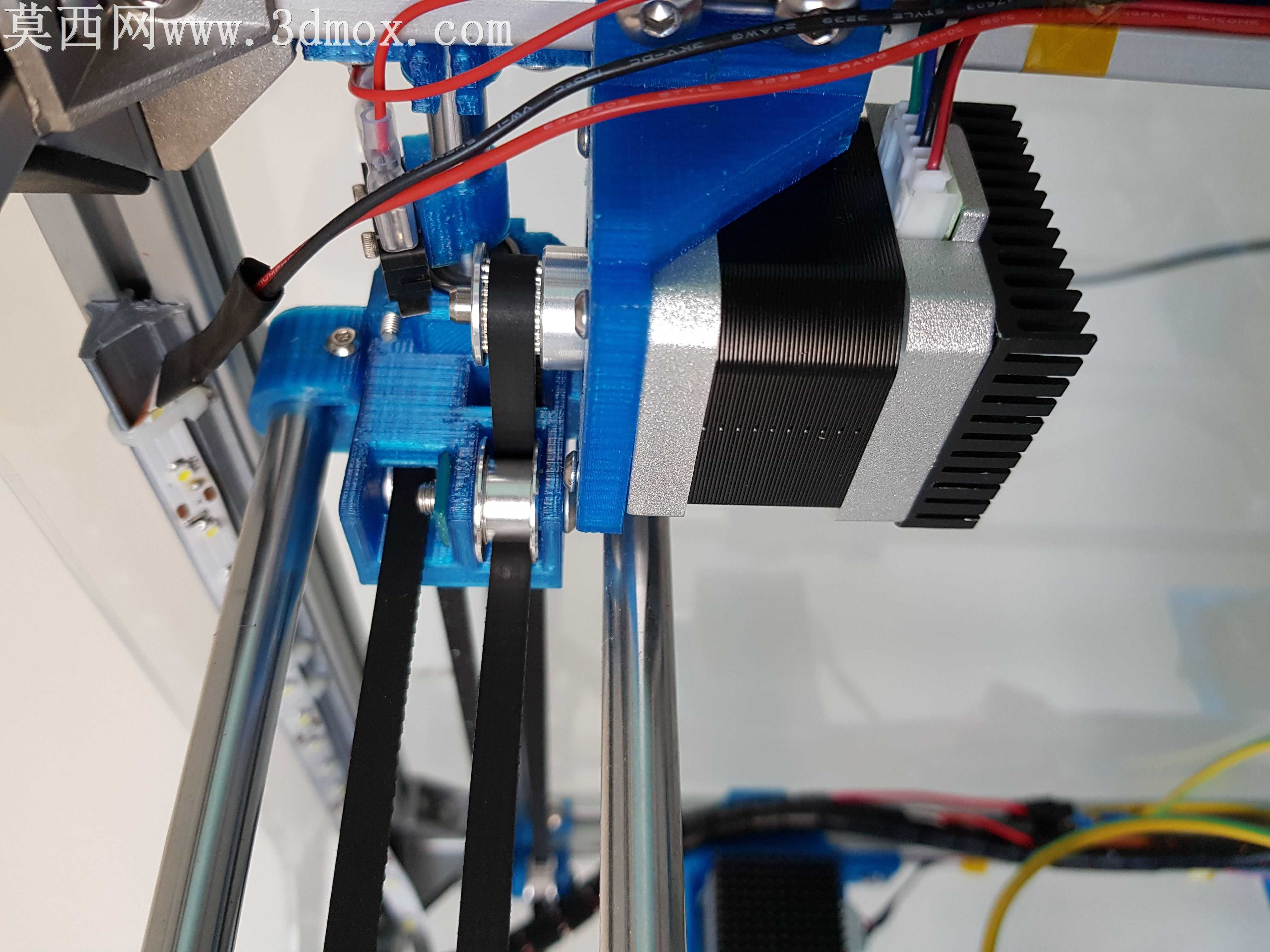

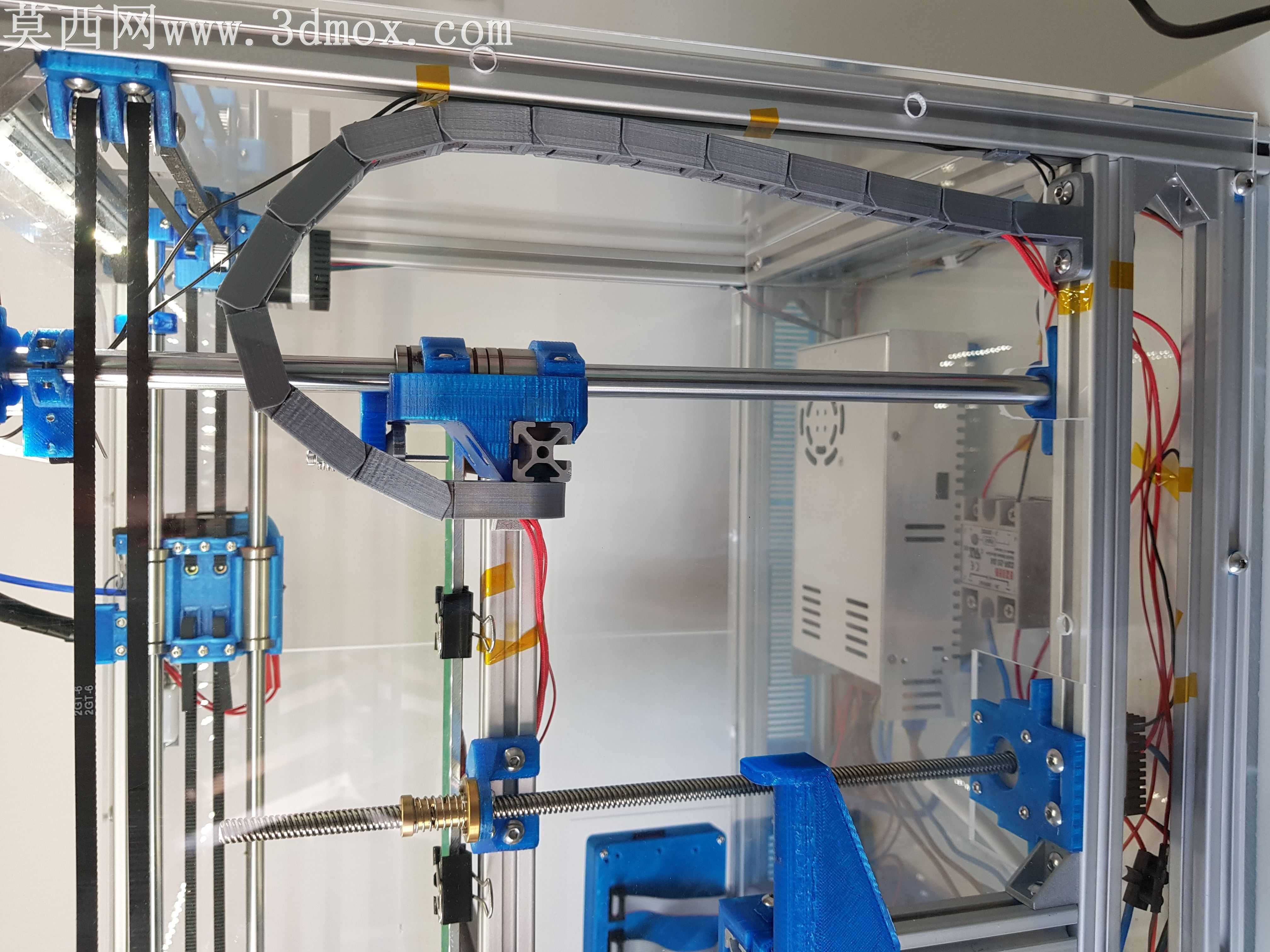

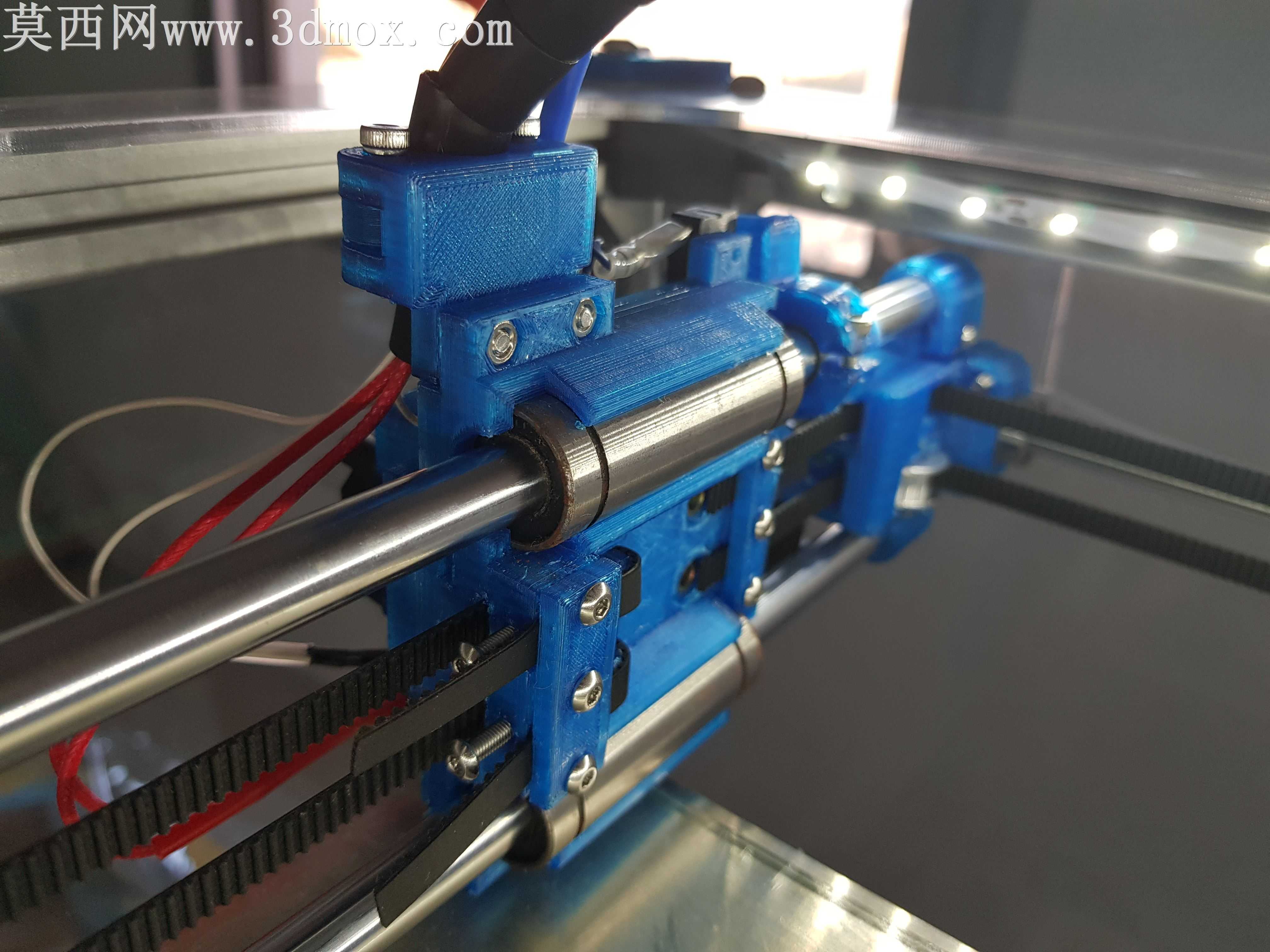

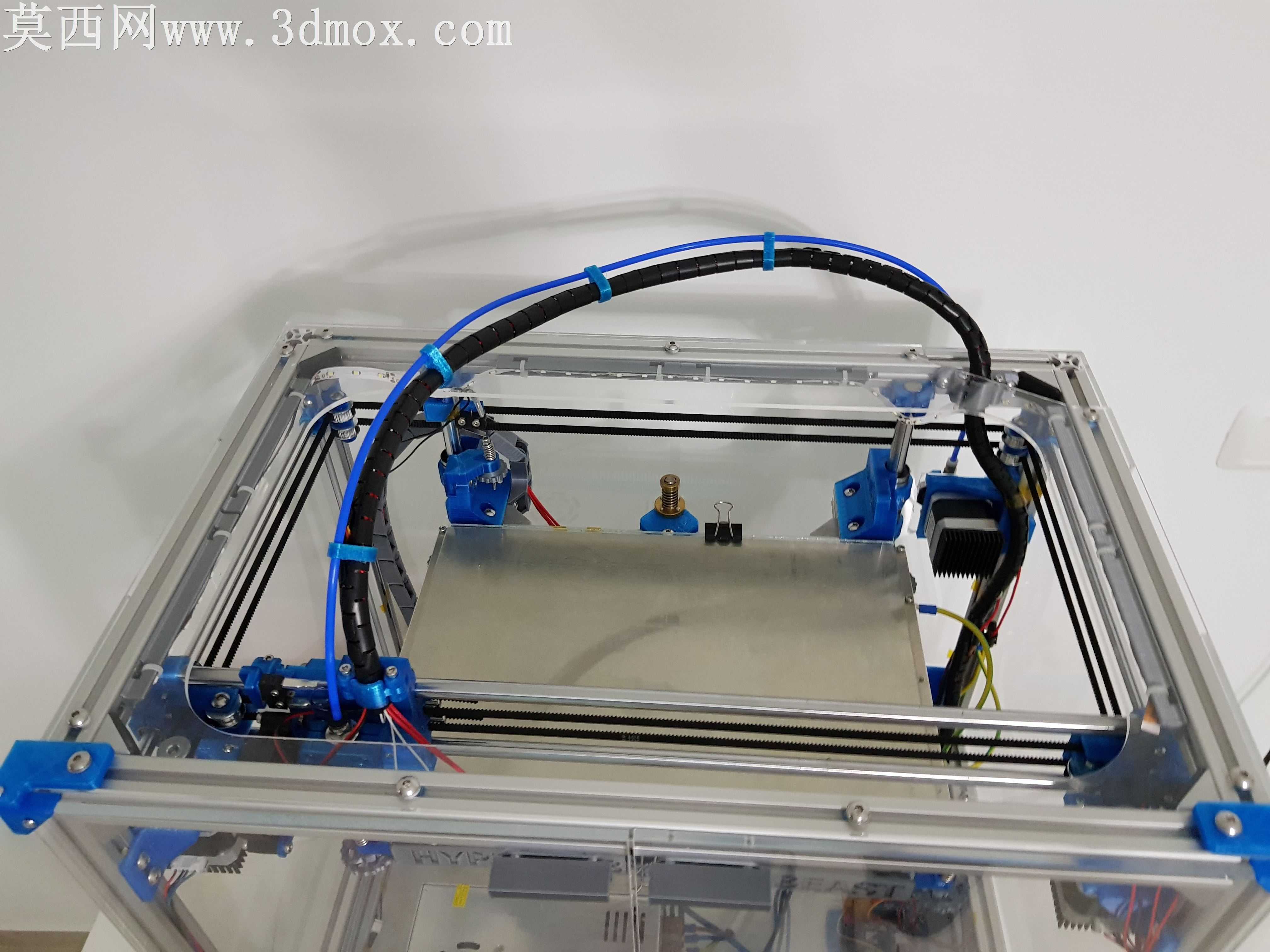

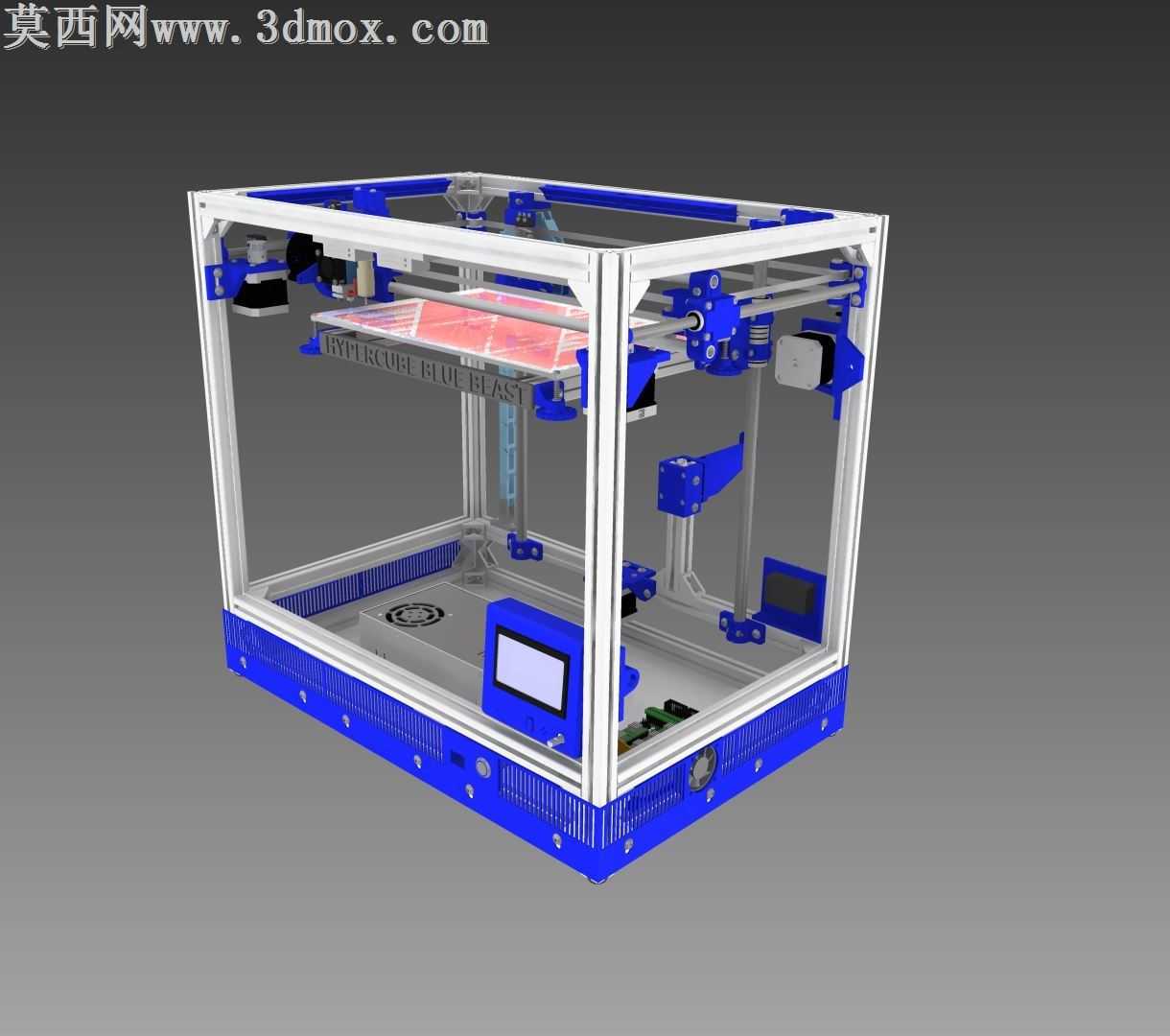

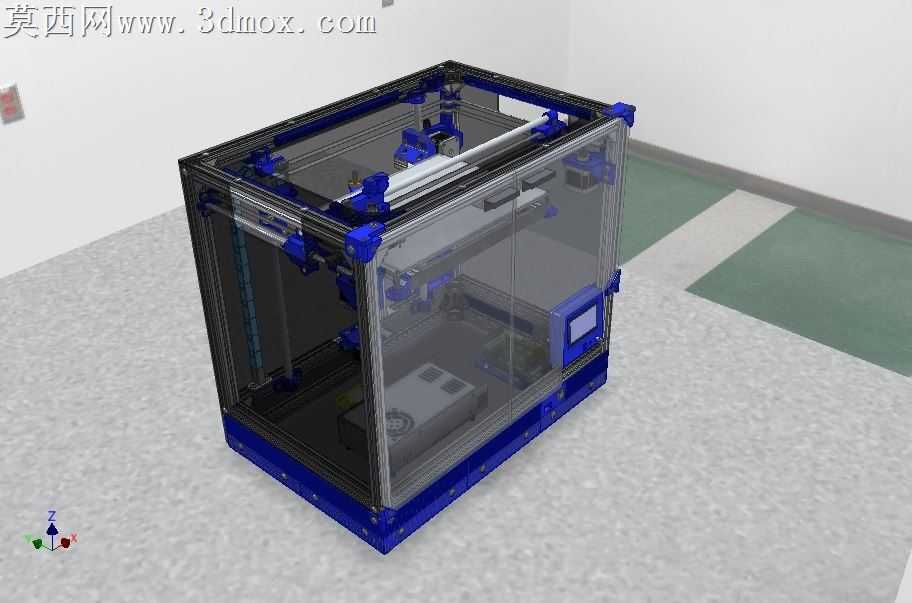

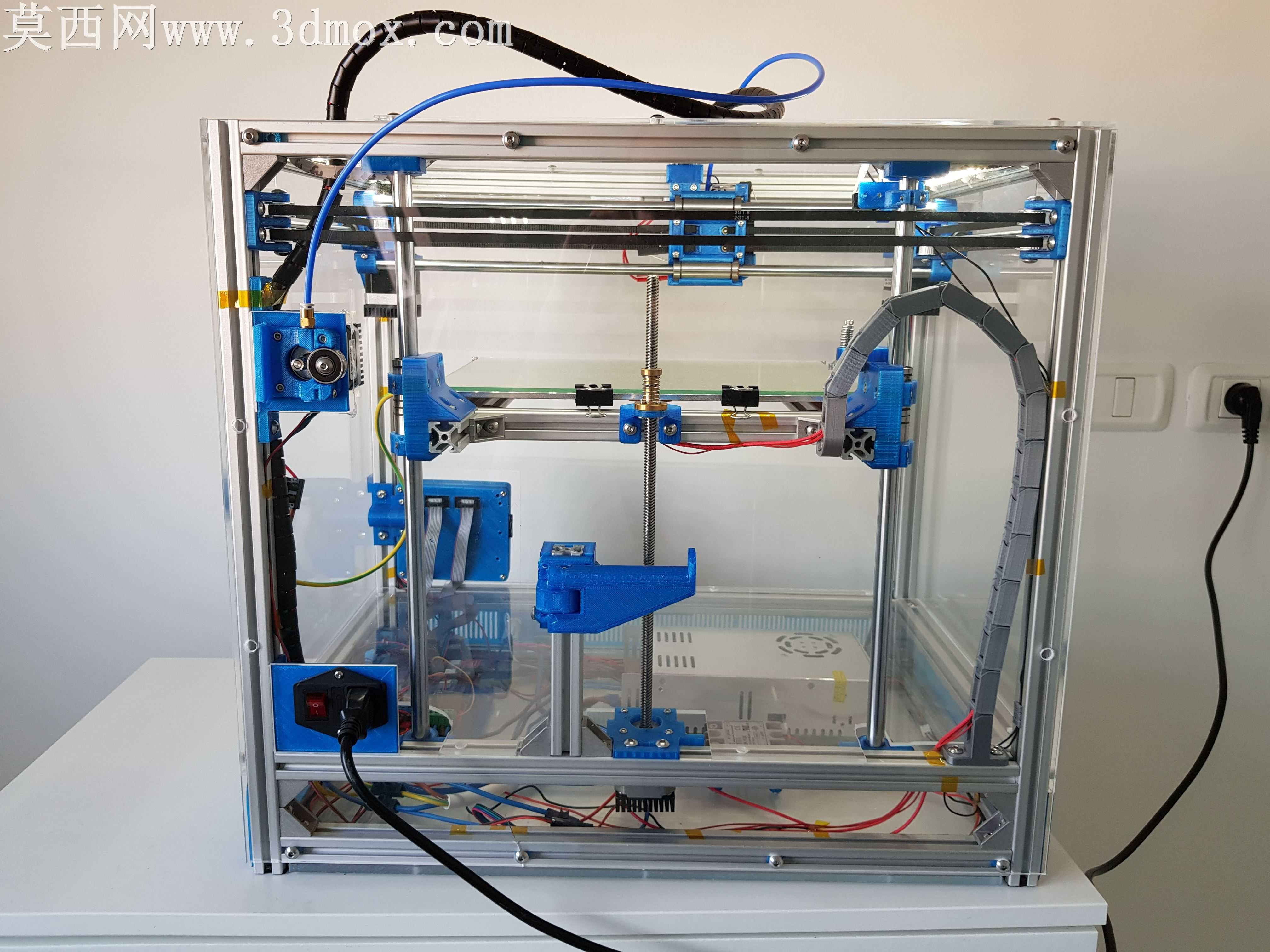

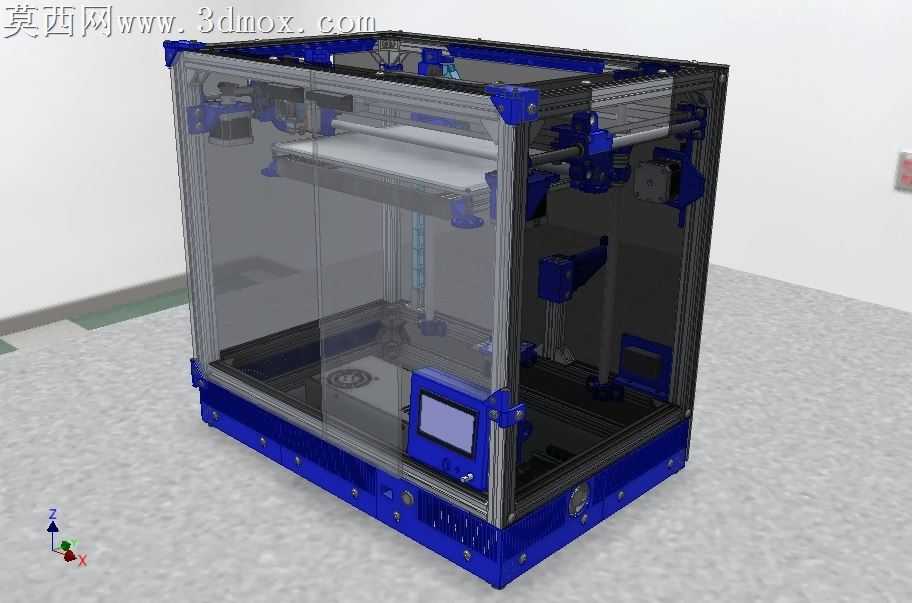

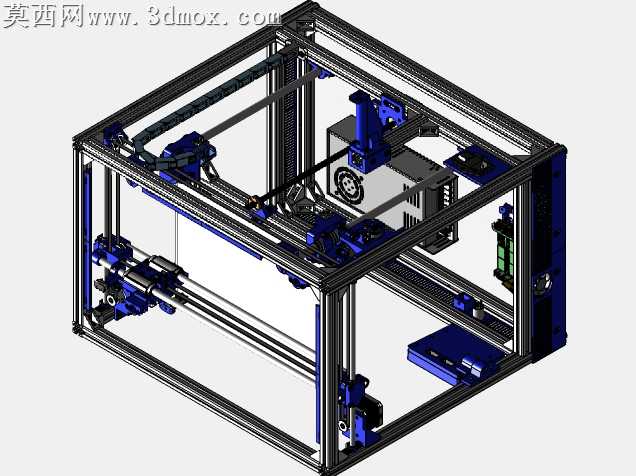

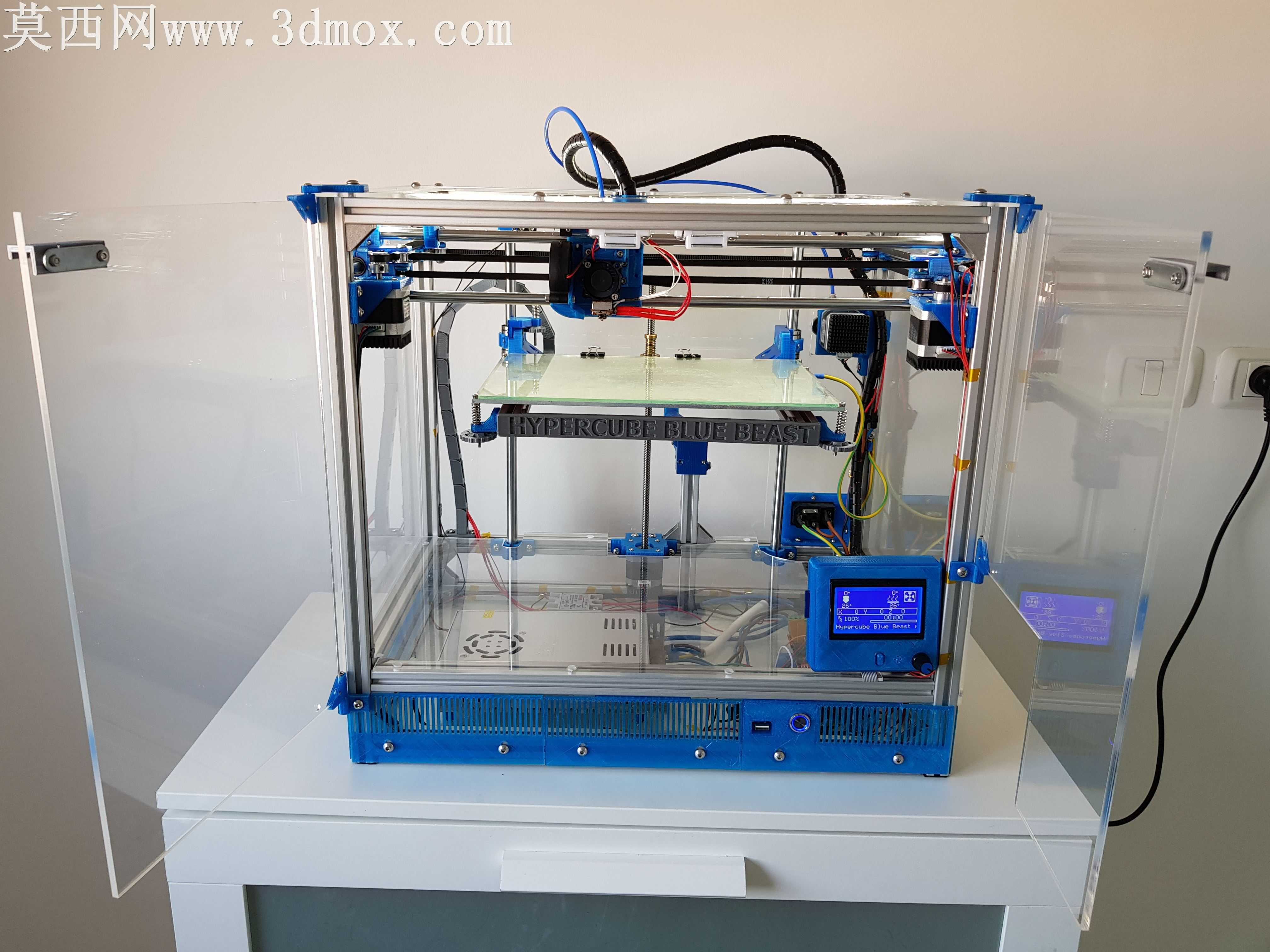

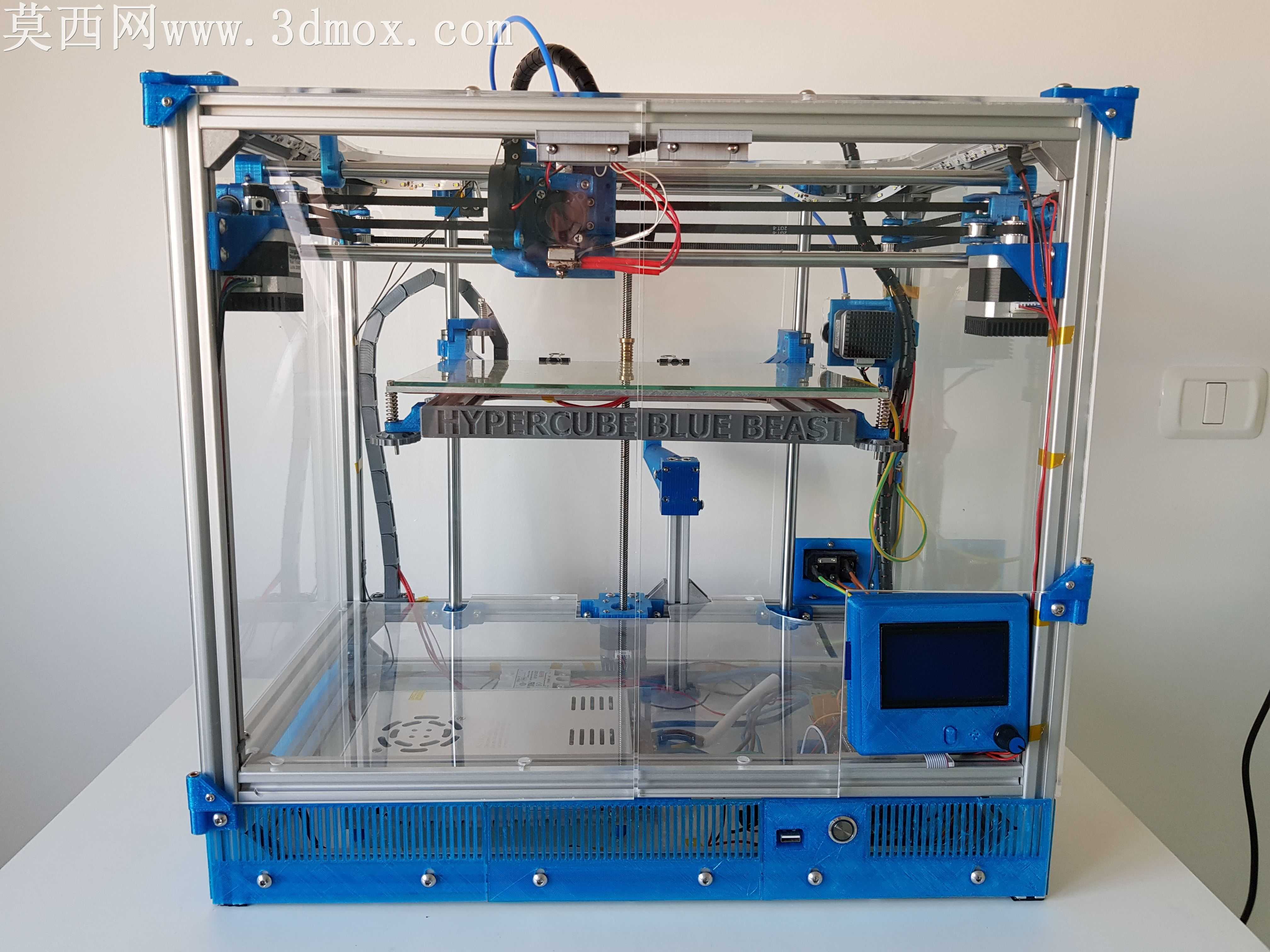

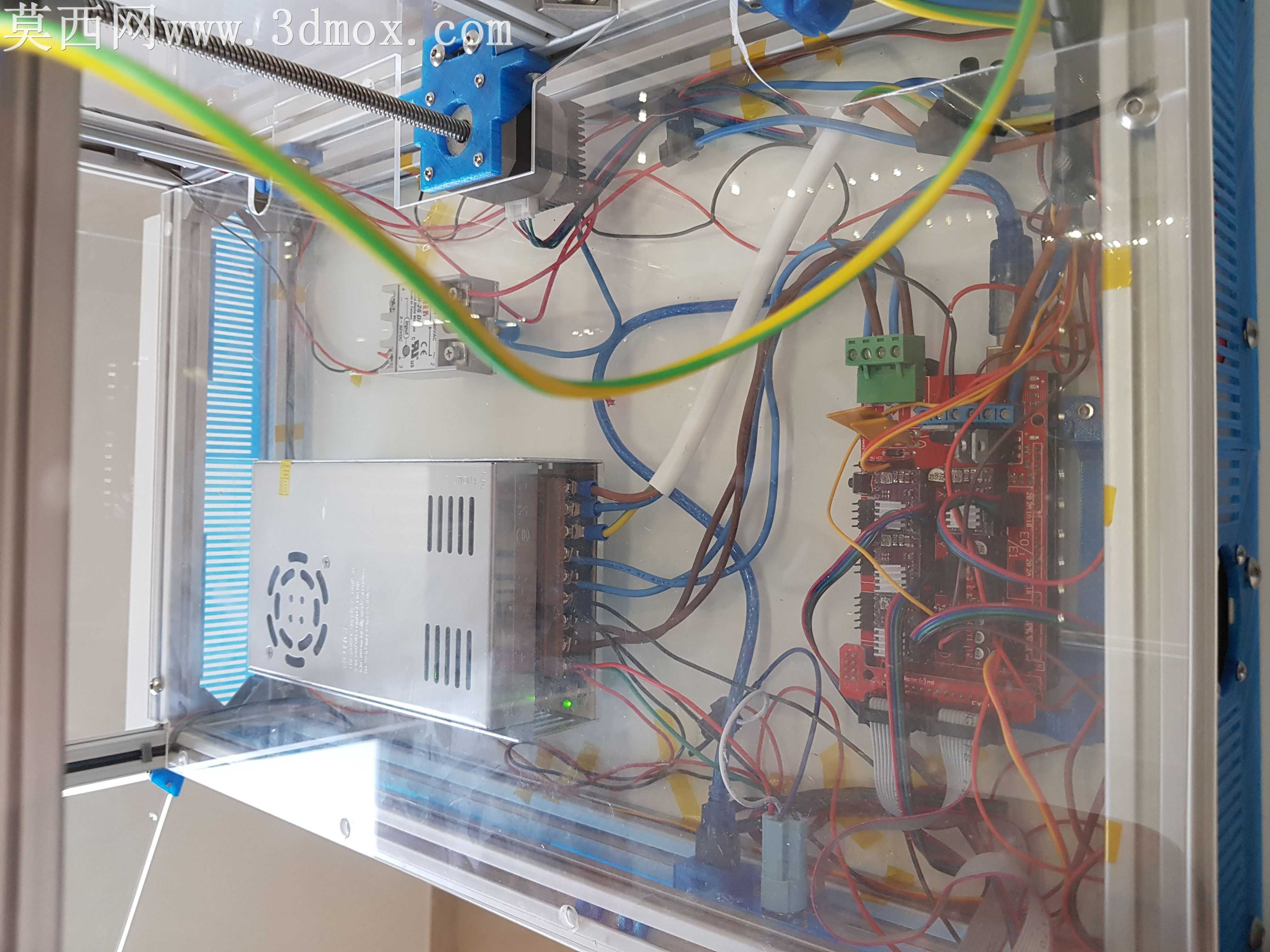

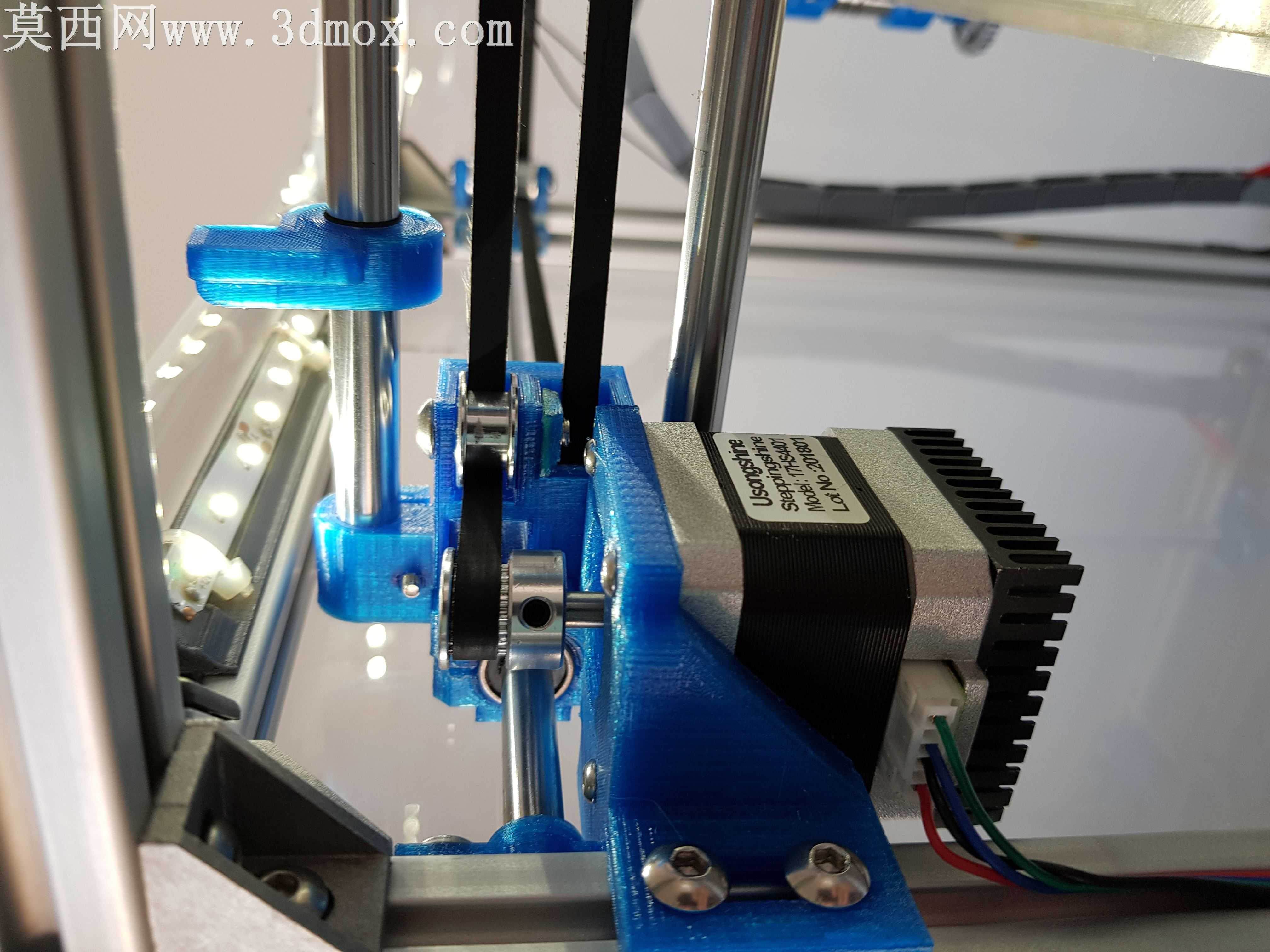

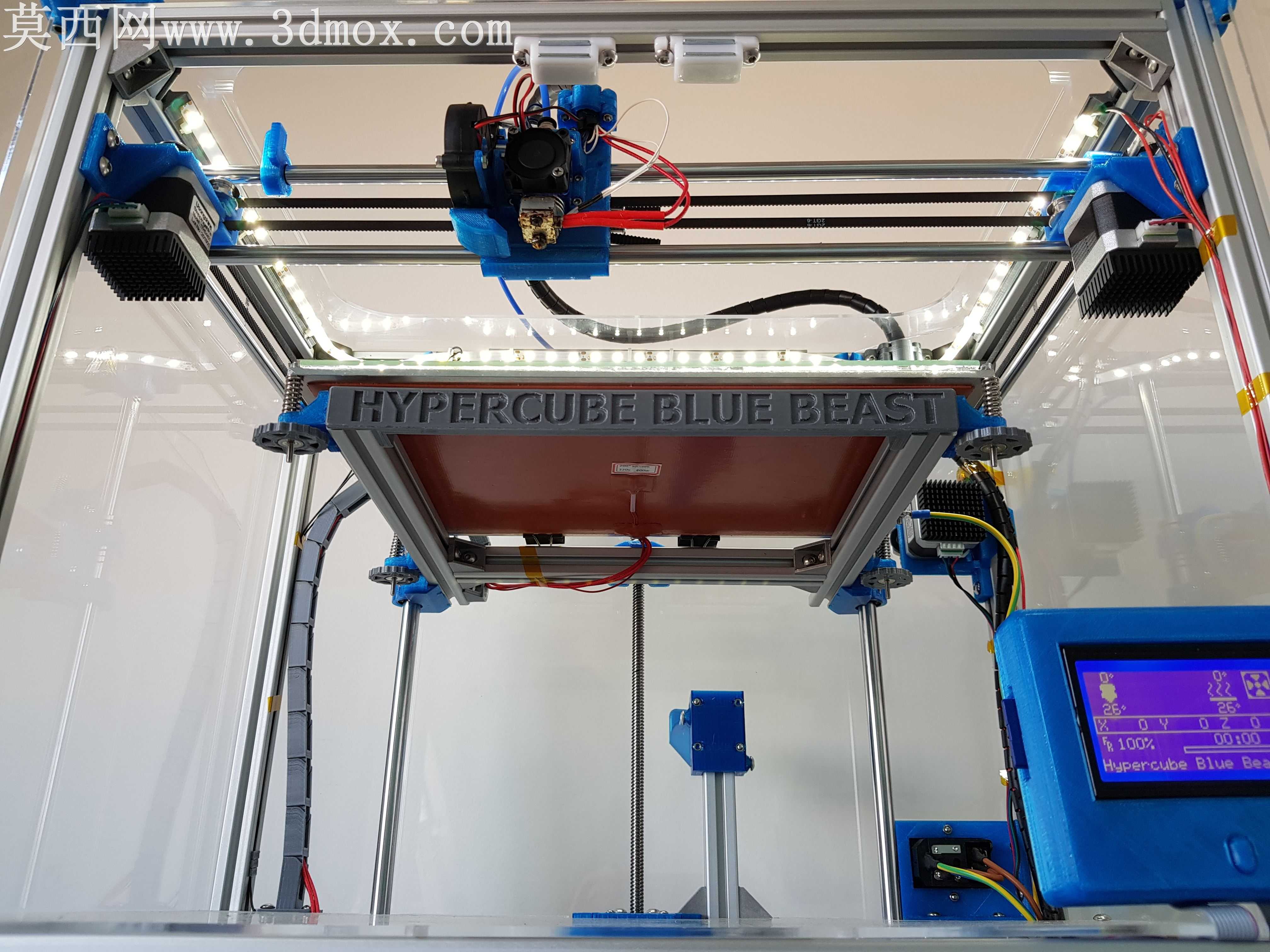

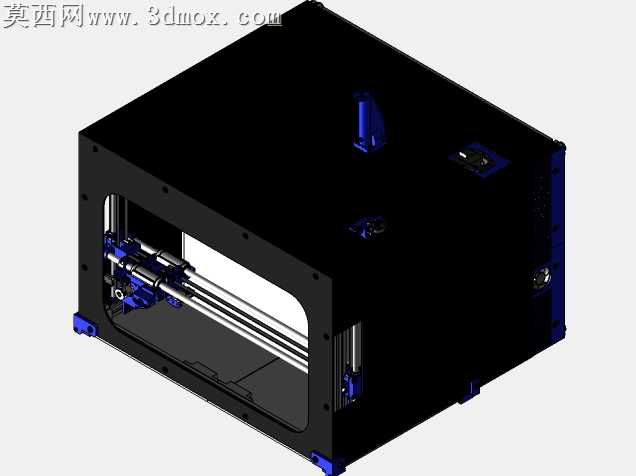

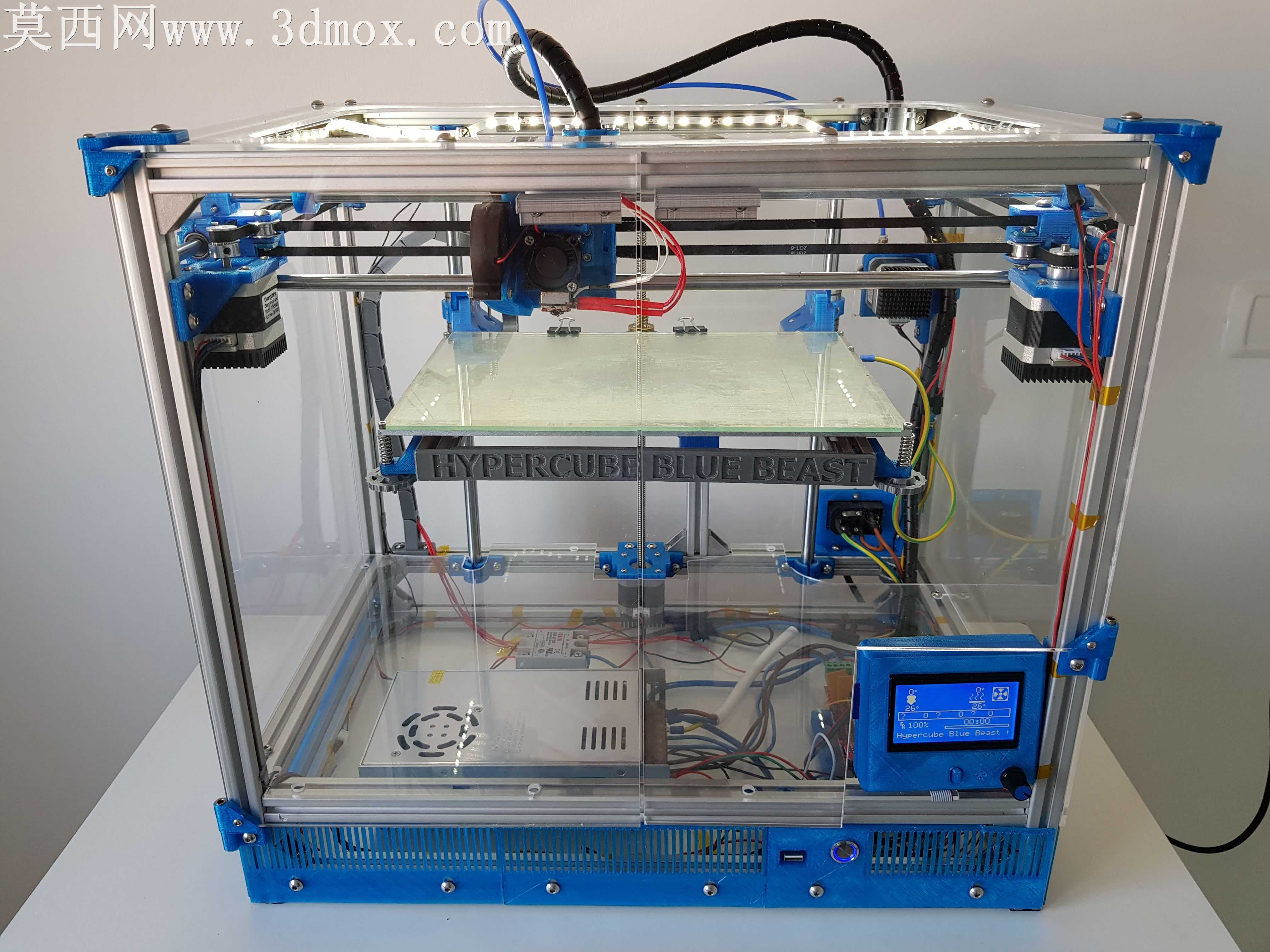

本作品为桌面级FDM熔融沉积成型3D打印机的完整三维设计方案，整体采用铝型材搭建的超立方体框架结构，搭配蓝白撞色的外观设计，视觉辨识度突出。建模阶段针对传统超立方体3D打印机的结构缺陷进行了系统性优化，核心运动系统采用成熟的CoreXY传动方案，通过同步带的合理排布实现XY轴的高速平稳运动，有效降低打印过程中的惯性抖动，提升成型精度。设备打印区域尺寸为300mm×200mm×250mm，可满足绝大多数桌面级创意制作、零件打样的尺寸需求，打印床配置220W大功率快速预热加热模块，搭配带丙烯酸面板的全封闭机箱结构，能够有效维持腔体内温度稳定，减少ABS等易翘曲耗材打印时的形变问题，同时封闭结构也能降低打印过程中的噪音扩散，提升使用体验。机箱底部集成独立的封闭电子元件安装舱，将主控板、电源模块等电气部件与打印腔体隔离，避免打印过程中产生的粉尘、废屑落入电子区域造成故障，打印区域上方配置LED照明条，可清晰照亮整个打印作业面，方便用户实时观察打印进度与成型状态。主控方案基于Arduino Mega开发，搭配坡道1.4控制板，框架采用20×20mm标准铝型材搭建，在保证结构刚性的同时降低了整体制作成本，设计过程中尽可能选用通用可采购的标准打印部件与五金配件，降低用户自行复刻的门槛。模型完成了所有结构件的细节建模，包含传动组件、安装支架、面板固定结构、屏幕安装位等全部细节，同时完成了真实材质的赋予与渲染，蓝色结构件采用哑光工程塑料材质，铝型材采用金属磨砂质感，透明面板采用半透明亚克力材质，加热床采用磨砂金属质感，传动带、同步轮等部件均还原了真实材质纹理，最终渲染效果直观还原设备组装完成后的真实状态。设计同时提供封闭与打开两种版本的STEP格式文件，可直接导入各类三维软件进行查看、修改，也可直接导出加工图纸用于零件制作与设备组装，整体设计兼顾了打印性能、制作成本与组装便利性，既可以作为3D打印机DIY爱好者的复刻参考方案，也可以作为桌面级3D打印机结构设计的参考案例，为相关设备的优化设计提供思路。
