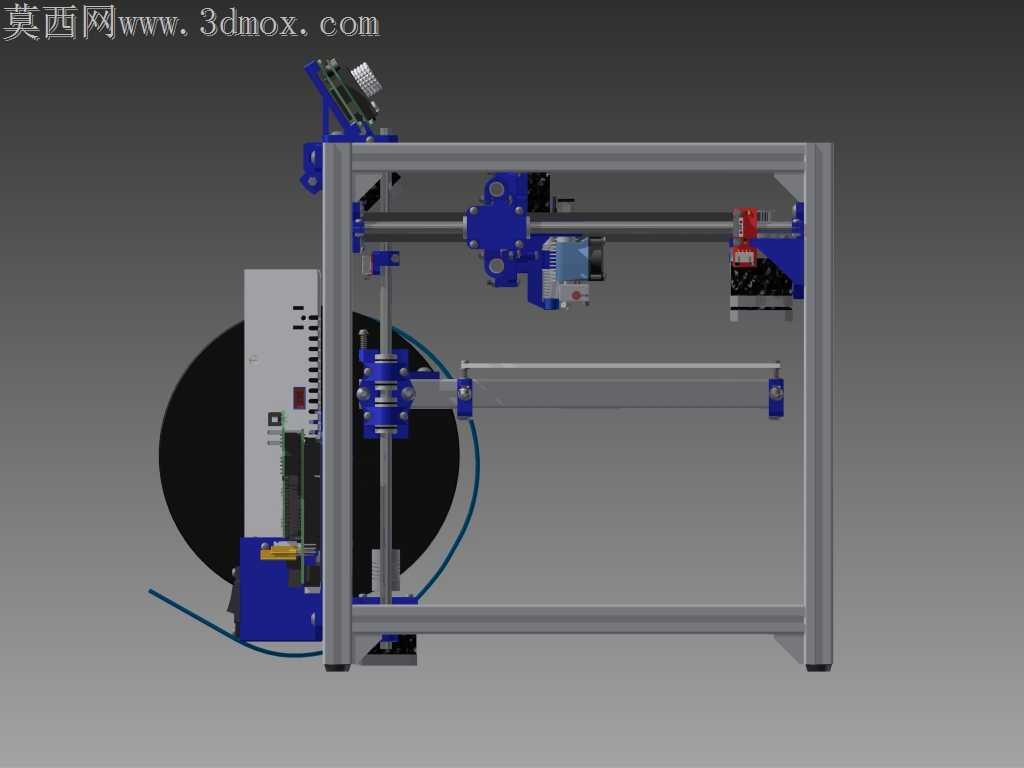

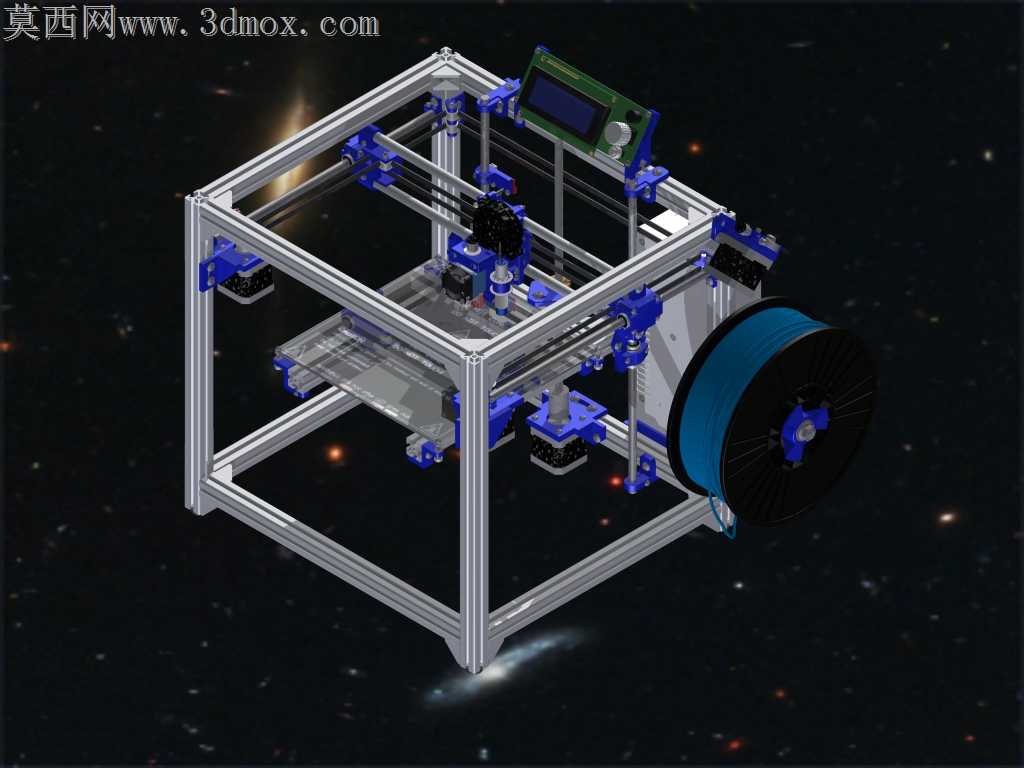

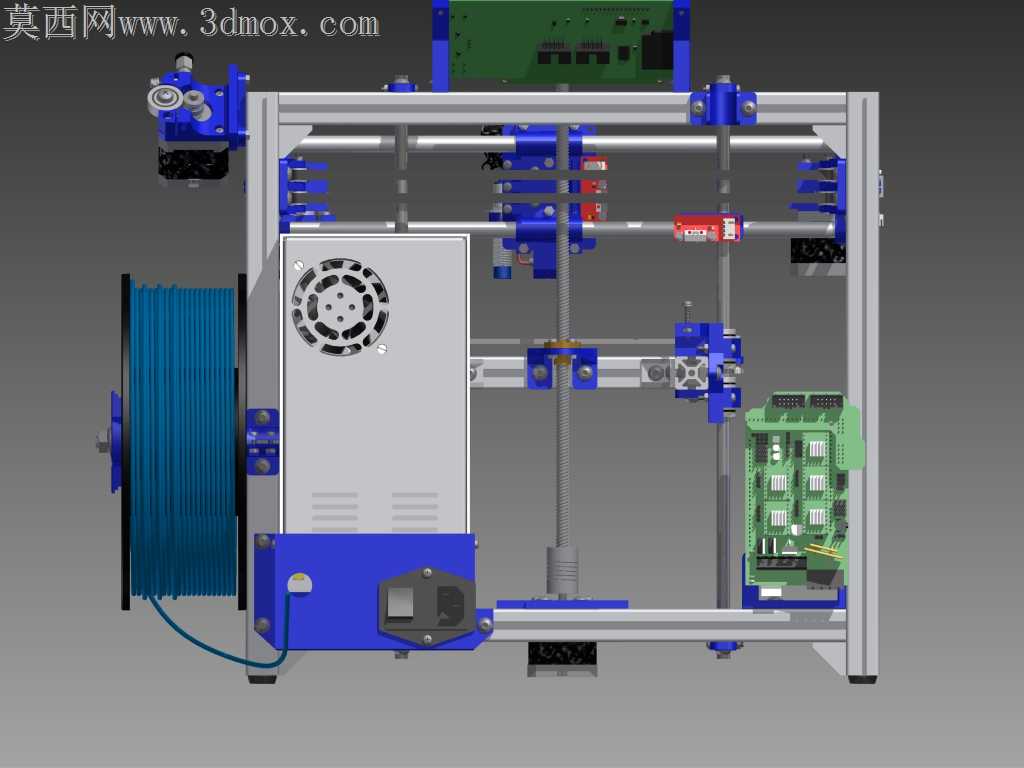

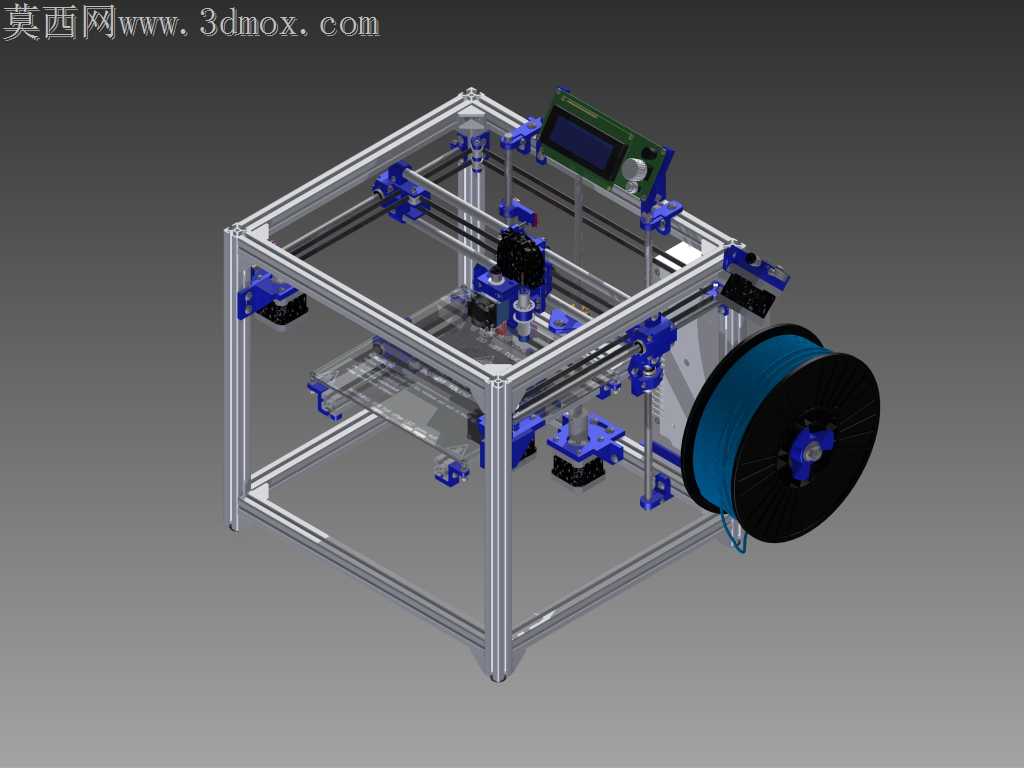

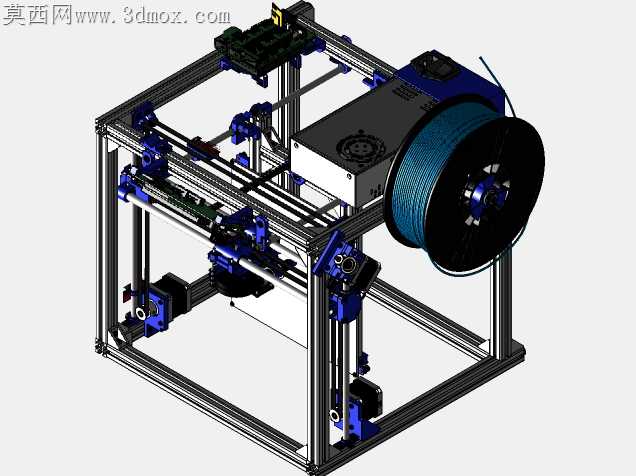

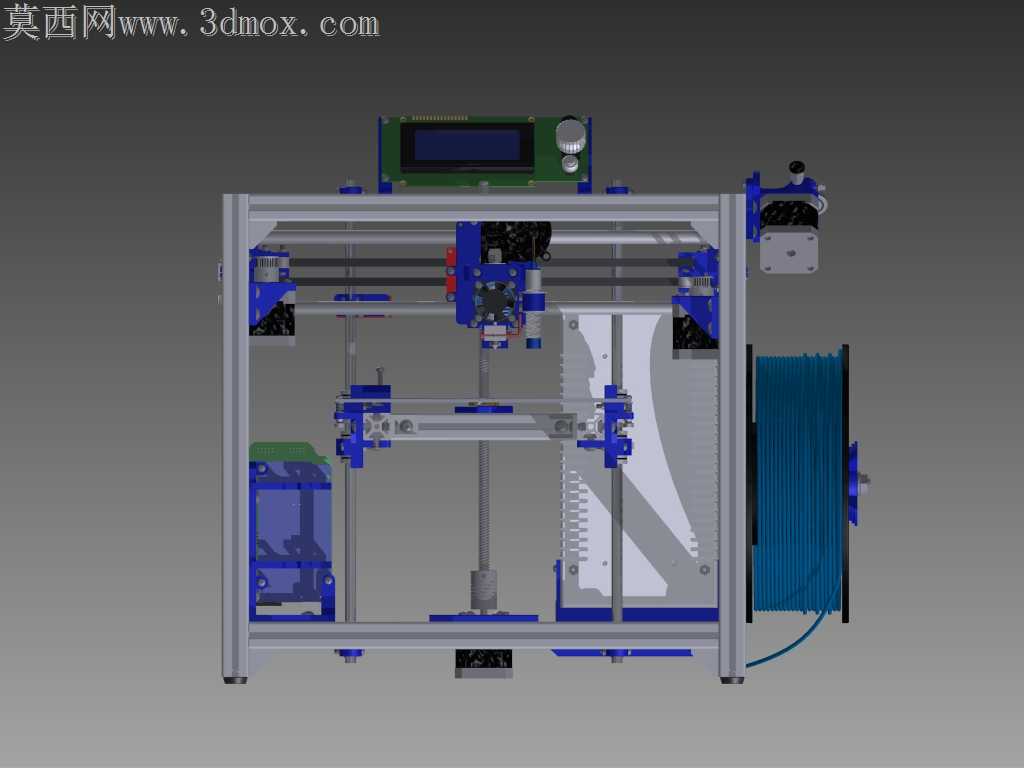

铝型材框架超立方体FDM3D打印设备结构

桌面级FDM设备最容易被忽略的装配隐患，藏在框架型材的拼接公差与运动轴的平行度校准里，不少DIY机型打印时出现层纹偏移、Z轴顿挫，根源都在前期框架装配的应力释放没做到位。这款超立方体结构的打印设备，采用欧标铝型材搭建立方体框架，型材拼接处的角件连接位预留了0.1mm的装配微调间隙，不用强行靠螺栓硬顶拉正型材，装配时可以先预紧所有角件螺栓，把框架放在校准平板上反复推压对角释放型材裁切产生的内应力，等框架整体平面度控制在0.05mm以内再逐一锁死螺栓，从根源避免框架长期使用产生的形变偏移。X轴与Y轴的运动模组采用同步带传动结构，带轮的安装座特意做了腰型孔调节位，不用额外制作张紧工装，装配时直接拨动安装座就能调整同步带张紧力，调完后锁紧螺栓即可，能避免同步带过紧增大电机负载、过松丢步的问题。打印热床采用悬臂式拖板安装，拖板与线性导轨的滑块连接位设置了三个定位点，相比整面锁附的结构，能抵消导轨安装面的平面度误差，不会因为安装面的细微凹凸导致热床倾斜，调平后长时间打印也不会出现平台偏移。侧置的线材挂架直接固定在框架竖型材上，挂架的料盘轴做了低阻尼轴承结构，送料时料盘转动不会产生额外拉扯力，避免远端送料时出现的供料不足、断料问题。挤出机的安装位预留了散热风道的拓展空间，后期加装散热风扇时不用重新打孔修改结构，直接利用现有螺栓位就能固定。走线槽全部内嵌在型材的槽道里，运动轴来回移动时不会剐蹭线材，避免长期磨损导致的线路短路问题。所有运动部件的连接位都做了沉头孔设计，螺栓锁附后不会突出安装面，不会出现运动过程中螺栓剐蹭型材、卡滞运动模组的问题。这类框架结构的打印设备，装配时不需要复杂的专用工装，普通爱好者靠常规内六角扳手、游标卡尺就能完成整机组装，校准难度远低于悬臂式单臂结构的机型，长期使用的维护成本也更低，打印大尺寸工件时框架的刚性足够支撑运动模组的高速移动，不会出现整机晃动导致的打印件错位、表面振纹问题。
