5mm轴用星形无槽锁紧垫圈结构设计

在小型精密传动、消费电子内部结构、便携通讯设备装配这类对轴向空间要求严苛的场景里，传统带槽锁紧垫圈的槽口应力集中、占用轴向尺寸偏大的问题一直是结构设计里的常见痛点，这款适配5mm公称直径轴的无槽锁紧垫圈，就是针对这类紧凑安装场景开发的轴向限位锁紧零件。从实际装配逻辑来看，这类锁紧件不需要额外的轴肩或者卡簧槽加工，直接卡入对应直径的光轴即可完成轴向定位，相比传统E型卡簧、开口挡圈，它的无槽结构不会在轴表面留下卡簧槽带来的应力集中缺口，对于壁厚较薄的微型轴、表面做了硬化处理的精密轴来说，能有效避免轴件在槽口位置出现疲劳断裂的风险。

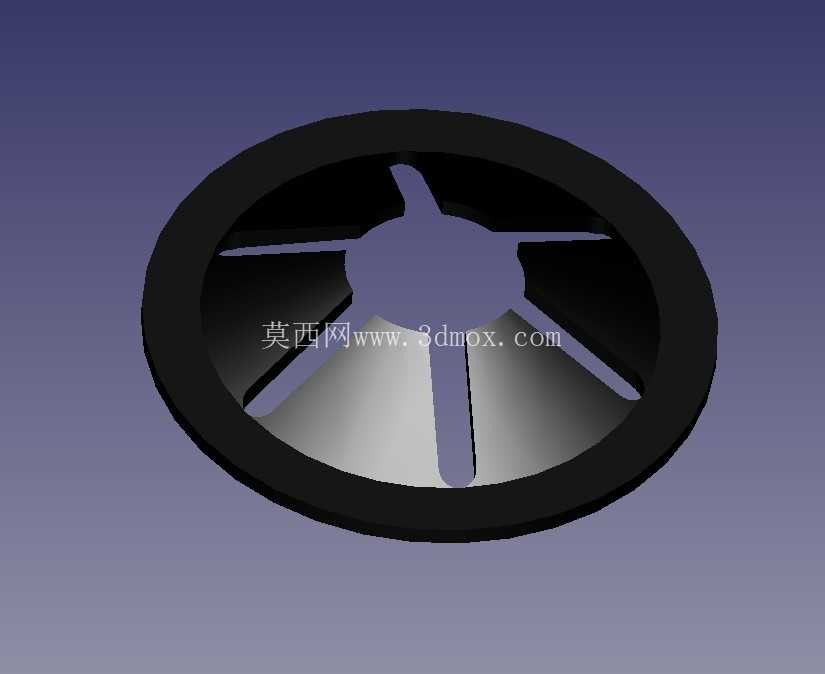

设计这款零件的时候，首先要卡准的就是安装边界：内圈的卡合尺寸严格匹配5mm光轴的公差带，采用多瓣向内延伸的弹性卡爪结构，卡爪的倾斜角度经过反复校核，既保证压装的时候能顺着轴面顺利滑入到位，又能在装入后依靠自身弹性形变产生的抱紧力牢牢卡在轴的对应位置，承受常规工况下的轴向窜动力。外圈采用整环式的支撑结构，和被固定的零件端面完全贴合，接触面积比传统开口挡圈大30%以上，能有效分散轴向压紧力，避免被固定的薄壁塑料件、薄金属片因为局部压强过大出现压痕甚至变形。

从实际使用场景来说，这类锁紧垫圈常被用在微型电机输出轴的轴向限位、小型齿轮的轴向固定、便携通讯设备内部按键组件的装配定位、消费电子内部传动结构的轴向锁止位置，尤其是在装配空间轴向尺寸不足，没有办法加工卡簧槽、也没有空间布置轴用挡圈的位置，这种无槽锁紧结构的优势非常明显：不需要对轴做二次加工，压装工序简单，只需要简易的压装治具就能完成装配，适合大批量自动化产线的快速装配需求。

结构细节上，卡爪的厚度做了渐变处理，靠近内圈卡合位置的厚度略薄，保证足够的弹性变形量，避免压装的时候卡爪出现塑性断裂；靠近外圈连接位置的厚度逐步增加，保证卡爪和外圈连接位置的结构强度，承受轴向载荷的时候不会出现卡爪外翻失效的问题。整个零件采用冲压成型工艺即可批量生产，材料可选弹簧钢或者不锈钢，根据使用场景的防腐需求、弹性要求做对应选择，表面不需要额外做复杂处理，依靠材料本身的弹性就能满足长期使用的锁紧需求。

和传统的星形锁紧螺母相比，这款零件不需要在轴上加工螺纹，完全依靠弹性抱紧实现轴向固定，对于直径很小的5mm轴来说，加工螺纹不仅会削弱轴的结构强度，小螺纹的滑牙风险也更高，这种无槽锁紧垫圈的装配效率更高，拆卸的时候也只需要用简易的卡簧钳撑开外圈即可取下，不会对轴表面造成损伤，可满足多次拆装的维修需求。在做三维建模的时候，要重点校核卡爪的变形量：压装过程中卡爪向外扩张的变形量要控制在材料的弹性变形区间内，不能超过材料的屈服强度，避免装入后卡爪出现永久变形导致锁紧力不足；同时要校核装入后卡爪和轴表面的接触压力，保证足够的静摩擦力来承受设计要求的轴向载荷，避免设备运行过程中因为振动出现垫圈移位、零件窜动的问题。另外，整圈的外圈结构也让这款垫圈在装配的时候不会出现偏斜，压装过程中受力均匀，不会像开口挡圈那样容易因为压装偏斜出现弹飞、卡滞的问题，对于自动化装配的兼容性更好。
