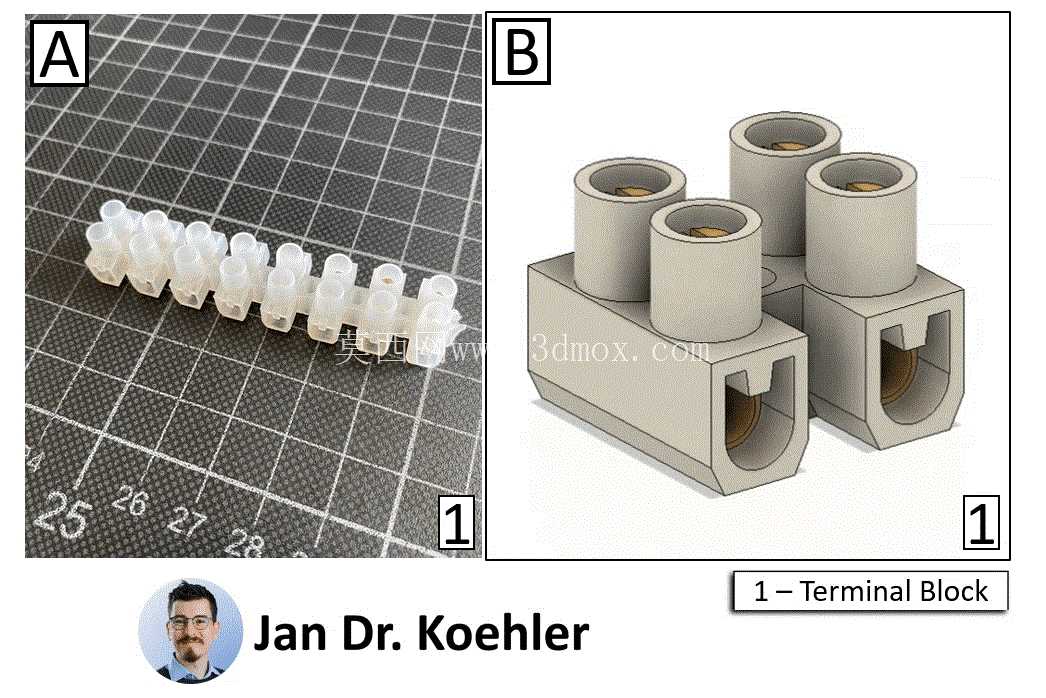

双排接线端子台结构三维设计

这类双排结构的接线端子台，在低压配电回路、小型设备内部控制线路、通讯设备信号转接场景中应用十分广泛，日常做设备电控柜布线、小型电子产品内部线路整合时，经常会用到这类结构件来实现多组导线的可靠接续，避免导线直接铰接带来的接触不良、绝缘失效问题。从实际使用场景来看，这类端子台既可以用在工业控制箱内做PLC输入输出信号的分线转接，也能在民用小家电、通讯终端设备内部完成电源线与功能模块的线路对接，相比单孔接线柱，双排布局的结构能在相同安装宽度下容纳两倍的接线点位，大幅压缩线路排布占用的空间，适配设备内部紧凑的安装环境。

从功能特性上看，该端子台采用模块化拼接设计，单组单元为双接线位结构，可根据实际需要的接线点位数量，沿拼接卡槽方向自由拼接扩展，不需要额外定制特定位数的端子基座，现场布线时灵活性极强。每个接线位采用圆筒式压线结构，导线插入后通过顶部锁紧螺钉压接，可适配0.5-2.5平方毫米的多股铜芯导线或单股硬线，压接后接触电阻稳定，能承受额定范围内的持续载流，不会因为设备运行中的振动出现导线松脱的问题。基座部分采用卡槽式安装结构，底部的卡扣可直接卡装在标准DIN导轨上，也可以通过基座预留的安装孔用螺丝直接固定在设备壳体的安装平面上，两种安装方式适配不同的设备装配需求。

设计过程中，首先要考虑的是绝缘基座的爬电距离与电气间隙，相邻两个接线位之间的绝缘隔筋厚度要满足低压电器的绝缘要求，避免不同电位的接线点之间出现飞弧、击穿问题，圆筒形压线铜嵌件的嵌装深度要足够，保证注塑成型后嵌件不会因为反复拧动锁紧螺钉出现松动脱出，嵌件底部与基座底部要预留足够的绝缘层厚度，避免接线后导线芯线触碰到安装金属板造成短路。拼接结构的卡槽公差需要严格控制，拼接后相邻单元之间不能出现明显的松动错位，同时要保证拼接拆卸时不需要过大的外力，方便现场调整端子位数。压线螺钉的行程要匹配导线的线径范围，完全拧松时导线可以顺利插入接线孔，完全拧紧时能可靠压接最小线径的导线，不会出现压接不实或者螺钉脱出的问题。

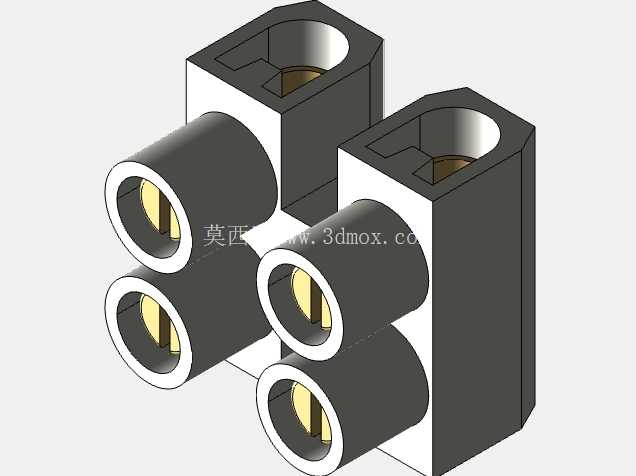

从安装边界尺寸来看，单组双位端子单元的宽度与常规两位接线端子保持一致，沿拼接方向的单体长度适配标准导轨的安装模数，安装后顶部的接线操作空间预留充足，使用常规十字螺丝刀就能完成接线操作，不需要特殊的专用工具。基座底部的导轨卡扣适配行业通用的C型导轨，卡装后卡扣的锁紧力足够，不会因为布线时的拉扯力导致端子台从导轨上脱落。外露的接线端圆筒高度经过优化，既保证了导线插入的深度足够，压接后芯线不会外露，也不会因为筒壁过高增加整体的安装高度，适配设备内部局促的竖向安装空间。另外，该结构也可根据使用场景的不同，更换不同耐温等级的绝缘基座材质，常规场景下使用通用阻燃工程塑料即可满足要求，高温环境下使用时可更换耐温更高的特种工程塑料材质，压线嵌件统一采用导电性能优异的铜合金材质，表面做镀镍处理，避免长期使用出现氧化锈蚀导致接触电阻升高的问题。在做三维建模时，所有拼接配合面、嵌件安装位、安装卡扣的尺寸都严格按照行业通用的端子台安装规范设定，可直接用于注塑模具的开发，也能直接导入设备装配模型中做布线干涉检查，提前验证设备内部线路排布的合理性，避免实际装配时出现端子台与其他结构件干涉、接线操作空间不足的问题。
