桌面式罗技C270摄像头可调固定支架

在桌面级3D打印创客工作室、小型远程运维工位的日常作业场景中，网络摄像头的固定稳定性、角度调节灵活性一直是容易被忽略却直接影响使用体验的细节。不少从业者在做延时摄影记录打印过程、通过远程系统监控设备运行状态时，常遇到普通摄像头自带底座夹持范围有限、摆放位置受限、角度调整后易滑移的问题，这款适配罗技C270网络摄像头的专用固定支架，正是针对这类实际使用痛点完成的结构设计。

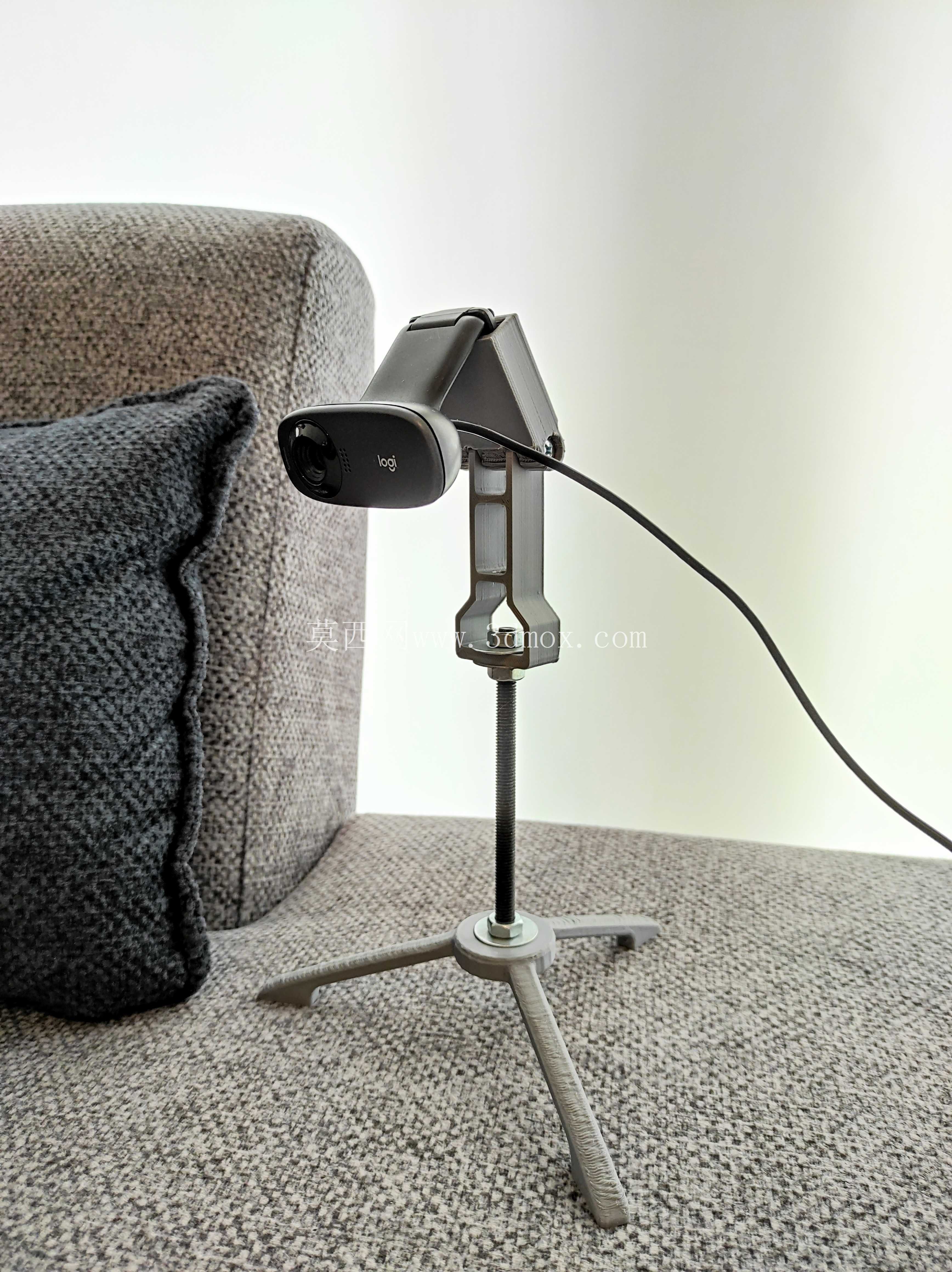

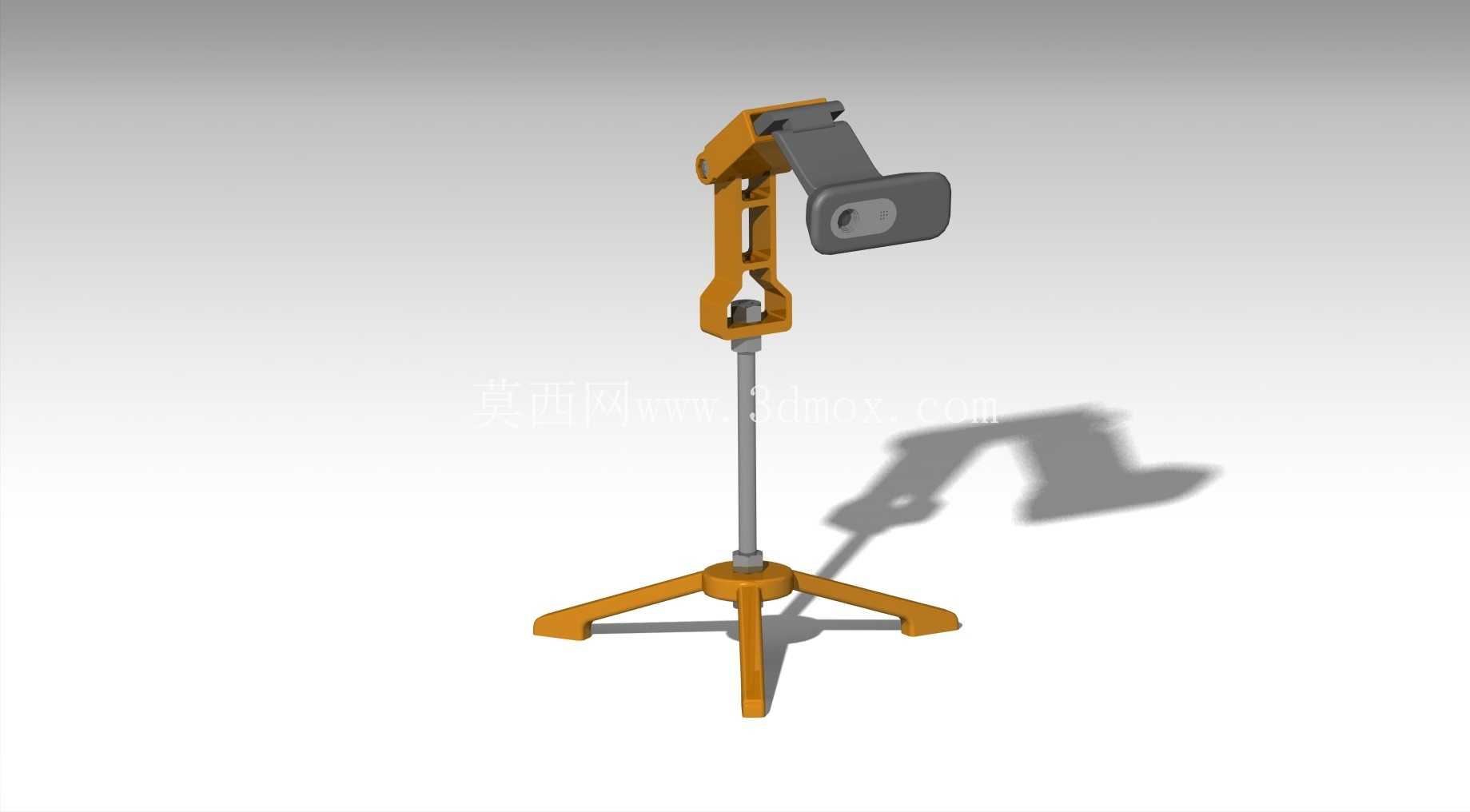

从实际功能落地来看，支架整体采用三脚架式落地支撑结构，三个支脚呈120°均匀分布，支脚末端做了小面积的平面贴合处理，放置在木质桌面、金属工作台、甚至略有轻微不平整的打印平台表面时，都能依靠三点支撑的自稳特性保持整体直立，不会出现侧翻、滑移的情况。支脚与中心立杆的连接位置做了加厚的转接结构，避免长期使用后连接处出现应力断裂，中心立杆采用等直径圆杆设计，既可以根据实际使用需求调整上部夹持结构的整体高度，也能保证升降调节过程中不会出现卡滞、偏斜的问题。

上部的摄像头夹持模块是整个设计的核心，夹持槽的内轮廓完全匹配罗技C270摄像头的外壳曲面，安装时不需要额外的紧固件，直接将摄像头顺着卡槽推入即可完成固定，夹持接触面做了0.2mm的余量设计，既不会因为间隙过大导致摄像头晃动，也不会因为过盈量太大刮花摄像头外壳。夹持模块与立杆的连接位置采用了可调角度的铰接结构，铰接处的阻尼经过针对性设计，调整俯仰角度时可以在-30°到+60°的范围内任意悬停，不需要额外锁紧紧固件，就能保持调整好的拍摄角度，不管是俯拍3D打印机的打印平台、平拍桌面操作过程，还是仰拍设备上部的运行状态，都能找到合适的拍摄视角。

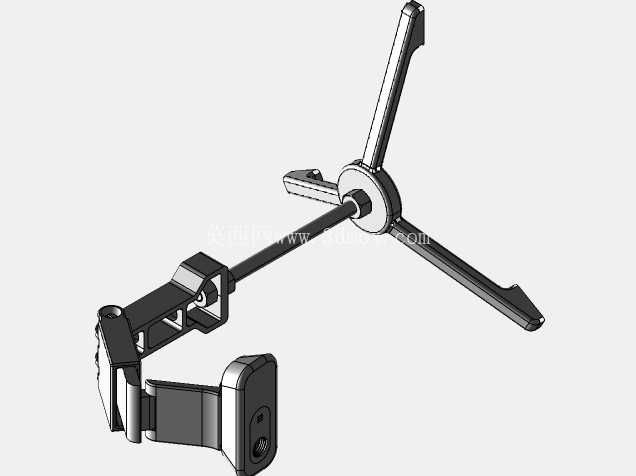

从设计思路的落地层面，整个支架除了中心的金属立杆之外，其余所有结构件都可以采用PLA耗材通过桌面级FDM3D打印机直接打印成型，打印时不需要额外添加支撑结构，所有外露面都做了0.5mm的圆角过渡，既避免了打印后锐边划手的问题，也能减少打印过程中的应力集中，降低零件翘曲变形的概率。零件之间的装配采用卡扣式连接，不需要额外的螺丝、胶水等辅助连接件，打印完成后只需要按照装配关系将支脚、转接座、夹持模块依次卡接到立杆上即可完成组装，整个装配过程不超过两分钟，即使是没有装配经验的新手也能快速完成。

关于安装边界与尺寸适配，支架完全展开后三个支脚的最大外接圆直径为180mm，占用桌面面积很小，不会过多挤占工作台的操作空间；立杆的有效调节高度范围为120mm到220mm，可以根据拍摄目标的高度灵活调整整体高度；上部夹持模块的宽度为65mm，刚好适配罗技C270摄像头的机身宽度，不会出现夹持过松或者无法卡入的问题。在实际使用场景中，这款支架除了用于3D打印过程的延时记录、OctoPrint远程监控之外，也可以用于日常线上会议的摄像头固定、桌面直播的机位支撑、小型工件的外观检测拍摄等场景，只要是适配该型号摄像头的使用需求，都能通过这款支架获得更稳定的拍摄支撑效果。

结构设计过程中，针对PLA材料的力学特性做了多处优化，比如支脚的受力位置做了2mm的壁厚加强，铰接位置的转轴孔做了1mm的单边加厚，避免多次调节角度后出现孔位磨损、铰接松动的问题；所有的连接卡扣都设计了1.5°的拔模斜度，打印完成后不需要打磨就能顺利装配，同时卡扣的卡接量设计为1mm，既保证连接后的结构强度，也不会因为卡接过紧导致拆卸时出现零件断裂。整个支架没有冗余的装饰性结构，所有的造型设计都服务于功能需求，没有多余的材料浪费，单套支架的打印耗材用量不到50g，打印时间控制在三小时以内，创客可以很方便地自行打印制作，也可以根据自己的实际使用需求对结构做小幅修改，比如调整立杆长度、更换夹持模块的尺寸来适配其他型号的摄像头，具备不错的拓展修改空间。
