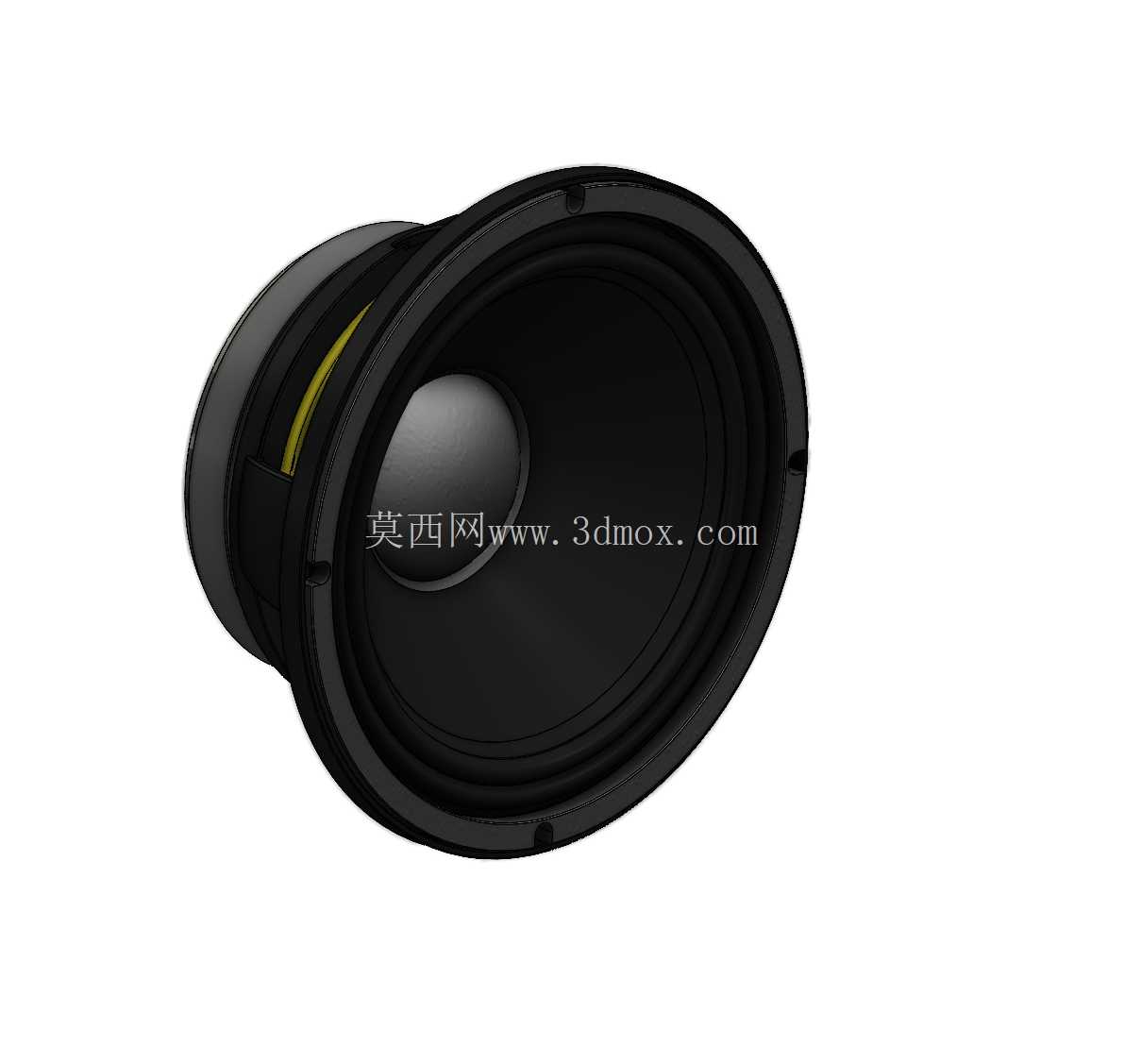

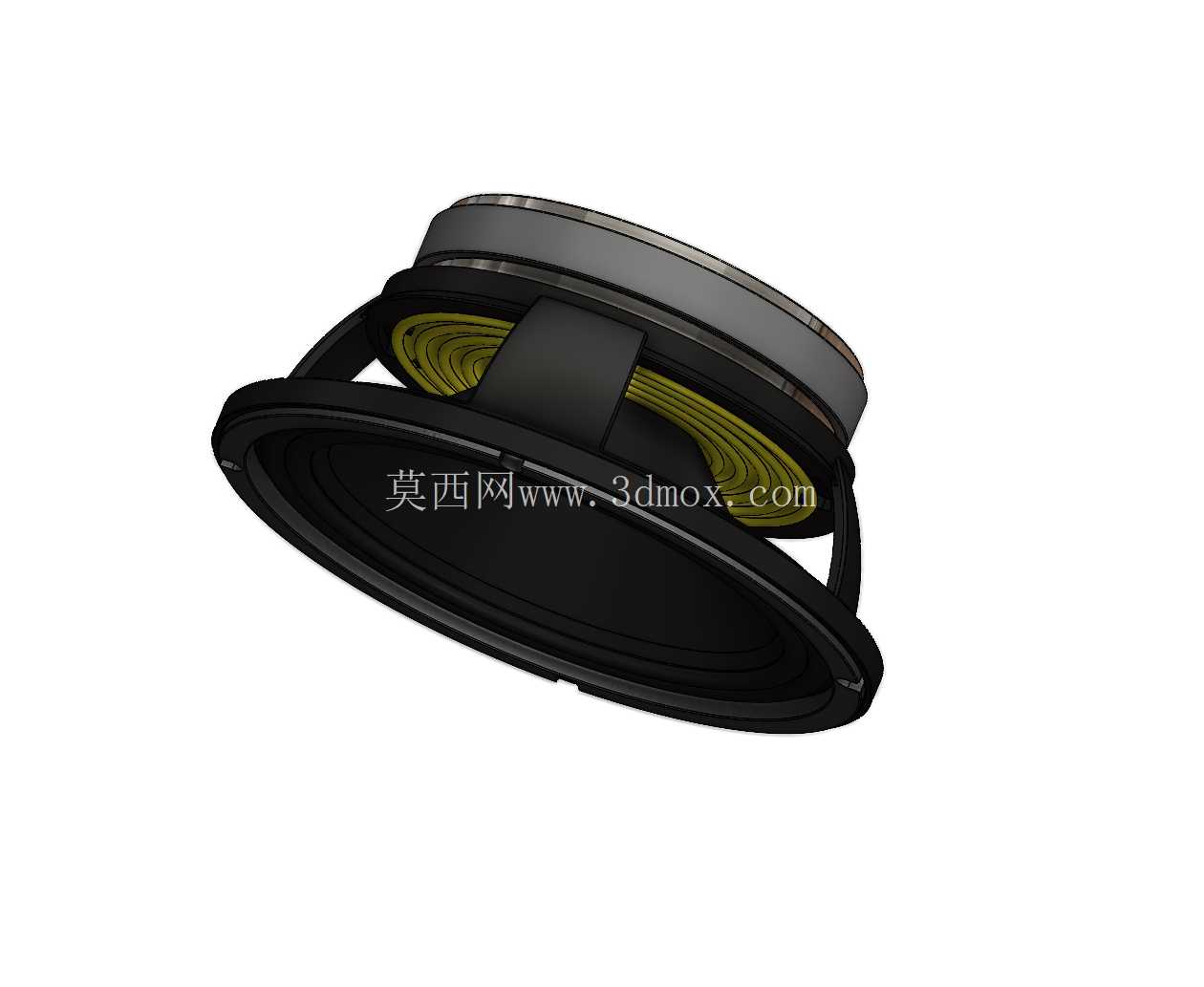

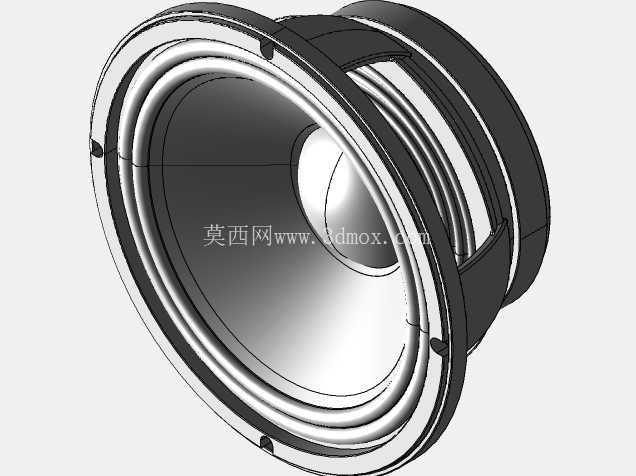

十英寸低音扬声器单元结构设计方案

　　在专业扩声、家用HiFi音响、车载影音系统的设计落地环节，低音扬声器作为负责低频段声波重放的核心部件，其结构设计的合理性直接决定整套音响系统的低频下潜深度、瞬态响应表现与大动态下的失真控制水平。这款十英寸规格的低音单元，在结构设计阶段就充分考量了不同安装场景的边界适配需求，可覆盖密闭式音箱、倒相式音箱、车载低音补声单元、专业舞台返听低音模块等多类应用场景。从实际功能逻辑来看，该单元的振动系统采用了大冲程线性设计，折环部分选用了耐疲劳的丁基橡胶材质，既能够保证振膜做长距离活塞运动时的顺性，又可以有效抑制分割振动带来的非线性失真，配合定心支片的定心支撑结构，能确保音圈在磁隙中始终保持同轴运动状态，避免大音量下音圈蹭磁隙导致的擦圈故障。

　　磁路部分采用了对称式的磁钢结构设计，能够有效降低磁隙中的磁场不均匀性，减少低频信号重放时的偶次谐波失真，同时磁路系统预留了足够的散热间隙，配合盆架上的对流散热开孔，可在长时间大功率输入工况下快速导出音圈产生的热量，避免音圈过热烧毁或者因温度升高导致的阻抗偏移、功率压缩问题。在安装边界的设计上，单元的安装孔位严格遵循行业通用的十英寸扬声器安装孔距规范，盆架的沉台深度、安装面的平面度公差都控制在合理范围内，既可以适配标准的嵌入式音箱安装位，也能满足车载改装场景下的门板、低音炮箱体的安装需求，安装孔位周边做了局部的结构加强，避免紧固安装螺丝时盆架出现应力变形，影响单元的同轴度。

　　振膜部分采用了复合材质的锥盆设计，在保证足够刚性的同时兼顾了适当的内阻尼特性，能够在重放低频打击乐、电影音效大动态片段时，既不会因为振膜刚性不足产生盆裂失真，也不会因为阻尼不足导致振膜余振过长，让低频表现浑浊拖沓。接线端子部分采用了大电流的插拔式接线结构，可适配不同线径的音响连接线，端子周边做了绝缘防护设计，避免接线裸露导致的短路风险。在建模过程中，所有的配合尺寸都按照实际生产的公差要求做了预留，磁钢与T铁、华司的配合公差，音圈与骨架的粘接公差，折环与盆架、振膜的粘接位尺寸都做了精准的还原，结构工程师在做音箱箱体设计时，可以直接调用该模型做装配干涉检查，提前验证单元与箱体内部加强筋、吸音棉、接线柱的位置是否存在冲突，也可以基于该模型的参数做倒相管长度、箱体容积的仿真计算，大幅缩短音响产品的开发周期，减少打样验证的迭代次数。

　　对于车载改装场景而言，该单元的整体厚度控制在合理范围内，能够适配多数车型的门板安装深度，不需要对原车钣金做过多的切割改动，降低改装的施工难度。在专业固定安装场景下，该单元的盆架采用了高强度的工程塑料加金属嵌件的结构，既控制了整体重量，又保证了安装后的结构强度，在长期大音量振动工况下不会出现盆架共振的问题。
