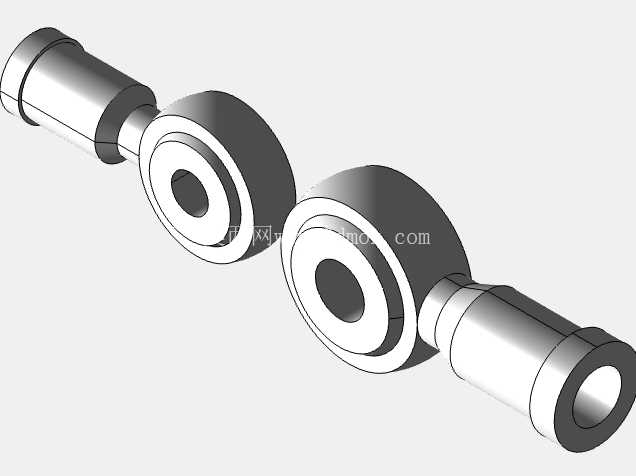

M6与M8规格杆端关节轴承结构设计

杆端关节轴承属于滑动轴承范畴里的铰接类核心配件，日常在自动化产线的连杆传动机构、小型设备的角度调节支架、非标工装的活动连接位、轻型运载设备的操纵联动结构里都能见到它的身影，核心作用是在存在一定角度偏差的两个传动部件之间，传递径向与轴向的复合载荷，同时补偿连接端的角度错位，避免刚性连接带来的应力集中问题。这次设计的两款杆端轴承分别对应M6和M8两种常用的公制连接螺纹规格，覆盖了从小型检测设备的调节机构到中型传动连杆的多数轻载铰接场景，比如在视觉检测设备的光源角度调节架上，M6规格的杆端轴承可以配合锁紧螺母实现光源照射角度的无级调整，调整到位后锁死螺纹即可保持位置稳定，不会因为设备运行的微幅震动出现角度偏移；而在小型输送线的挡料气缸连杆端，M8规格的产品可以承受气缸往复动作带来的冲击载荷，铰接端的自调心特性可以抵消气缸安装时的少量同轴度误差，减少活塞杆的侧向受力，延长气缸密封件的使用寿命。

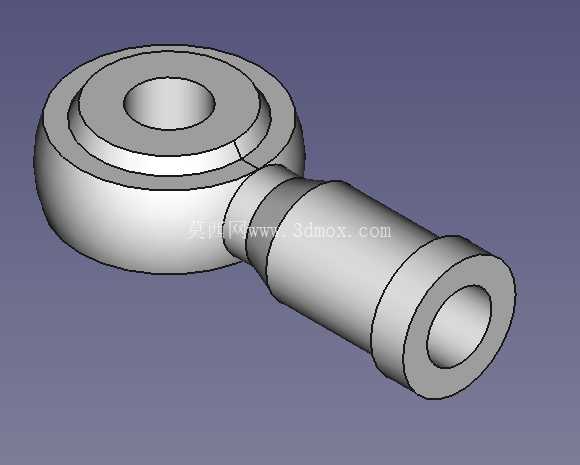

从结构设计逻辑来看，这款杆端轴承采用了整体式杆端加内嵌滑动衬圈的结构，杆部为外螺纹设计，方便穿过安装板后用螺母锁紧固定，头部的环形座体内嵌自润滑滑动衬层，内圈可以在一定角度范围内做倾斜转动，允许的最大倾斜角度可以满足多数设备的铰接角度需求，不需要额外加装万向接头就能实现小范围的角度补偿。设计过程中首先确定了内圈的孔径参数，匹配对应规格的连接销轴尺寸，保证销轴穿过内圈后不会出现过大的配合间隙，同时内圈的宽度尺寸经过核算，能够承受额定载荷下的接触面压，不会因为长期受载出现衬层的过度磨损。头部的环形座体外径做了阶梯式的加厚处理，在靠近杆部连接的位置做了圆弧过渡，避免应力集中在杆与头部的连接焊缝位置，提升整体的结构强度，杆部的螺纹长度预留了足够的调节余量，安装时可以根据实际的连接距离调整拧入深度，适配不同厚度的安装支架。

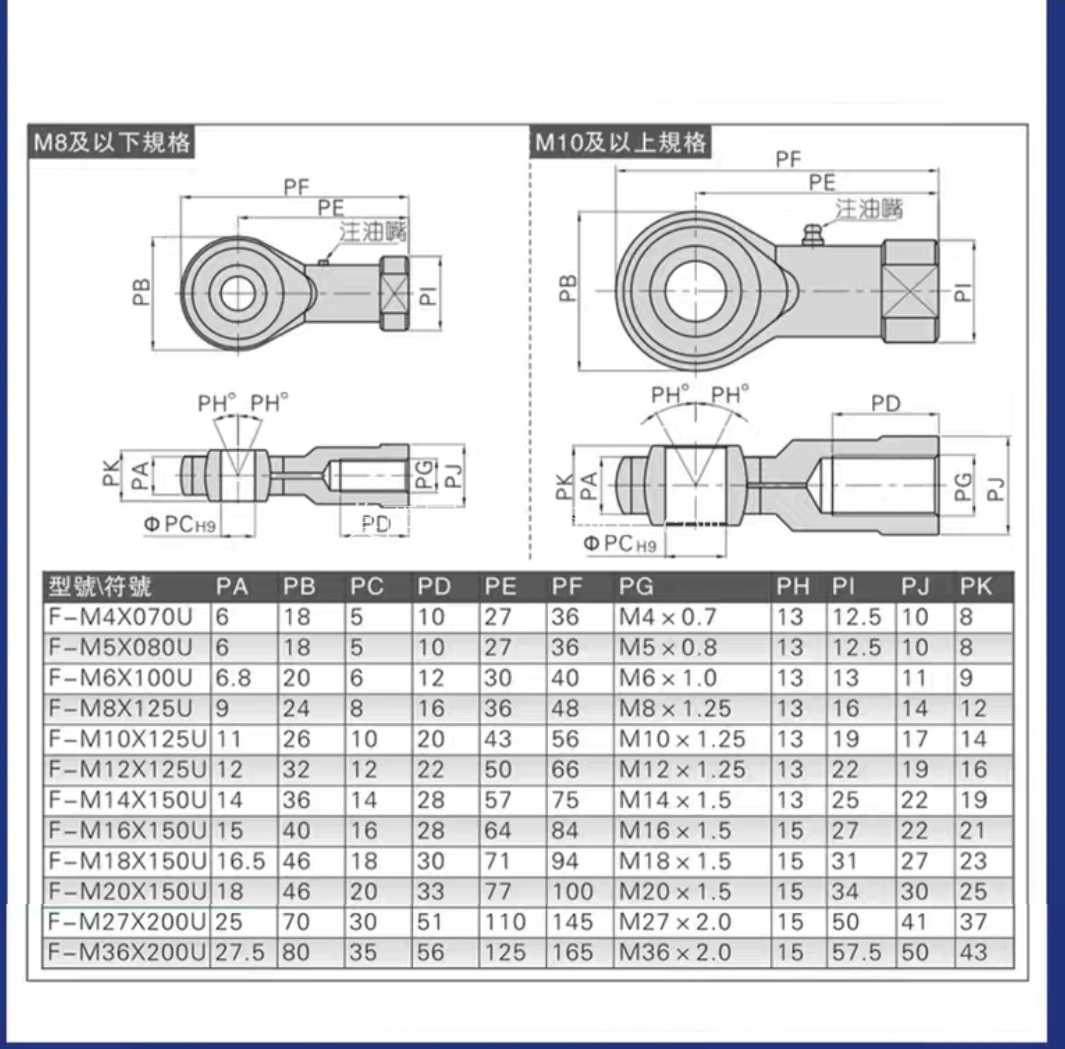

安装边界方面，两款轴承的头部外径、杆部长度、螺纹长度都做了统一的比例协调，M6规格的杆部螺纹长度满足常规10mm以内厚度安装板的固定需求，头部的最大外径不会和周边的安装结构产生干涉，铰接转动时的摆动范围覆盖正负15度的倾斜角度，足够应对多数安装场景的角度偏差；M8规格的产品整体尺寸按载荷比例放大，杆部的抗拉强度经过校核，可以承受不低于8kN的静态轴向拉力，满足轻载传动场景的载荷要求。设计时特意将内圈的两端面做了倒角处理，方便连接销轴的穿入安装，同时避免锐边划伤安装人员的手部，杆部的螺纹收尾处做了退刀槽设计，保证螺母可以拧到螺纹根部，实现安装面的紧密贴合，不会出现螺纹拧不到位导致的连接松动问题。内嵌的滑动衬层采用自润滑材料设计，日常使用不需要额外加注润滑脂，减少了后期维护的工作量，即使在有少量粉尘的车间环境下使用，衬层的密封结构也能阻挡大部分粉尘进入摩擦面，延长轴承的整体使用寿命。在实际选型使用时，需要注意根据实际承受的载荷大小、摆动频率、倾斜角度范围选择对应规格的产品，避免超载荷使用导致的杆部变形或者衬层过快磨损，安装时要保证连接销轴和内圈的配合间隙在合理范围内，过大会导致传动时的冲击噪音，过小则会出现转动卡滞的问题。
