JGB37-520减速电机L型安装固定支架

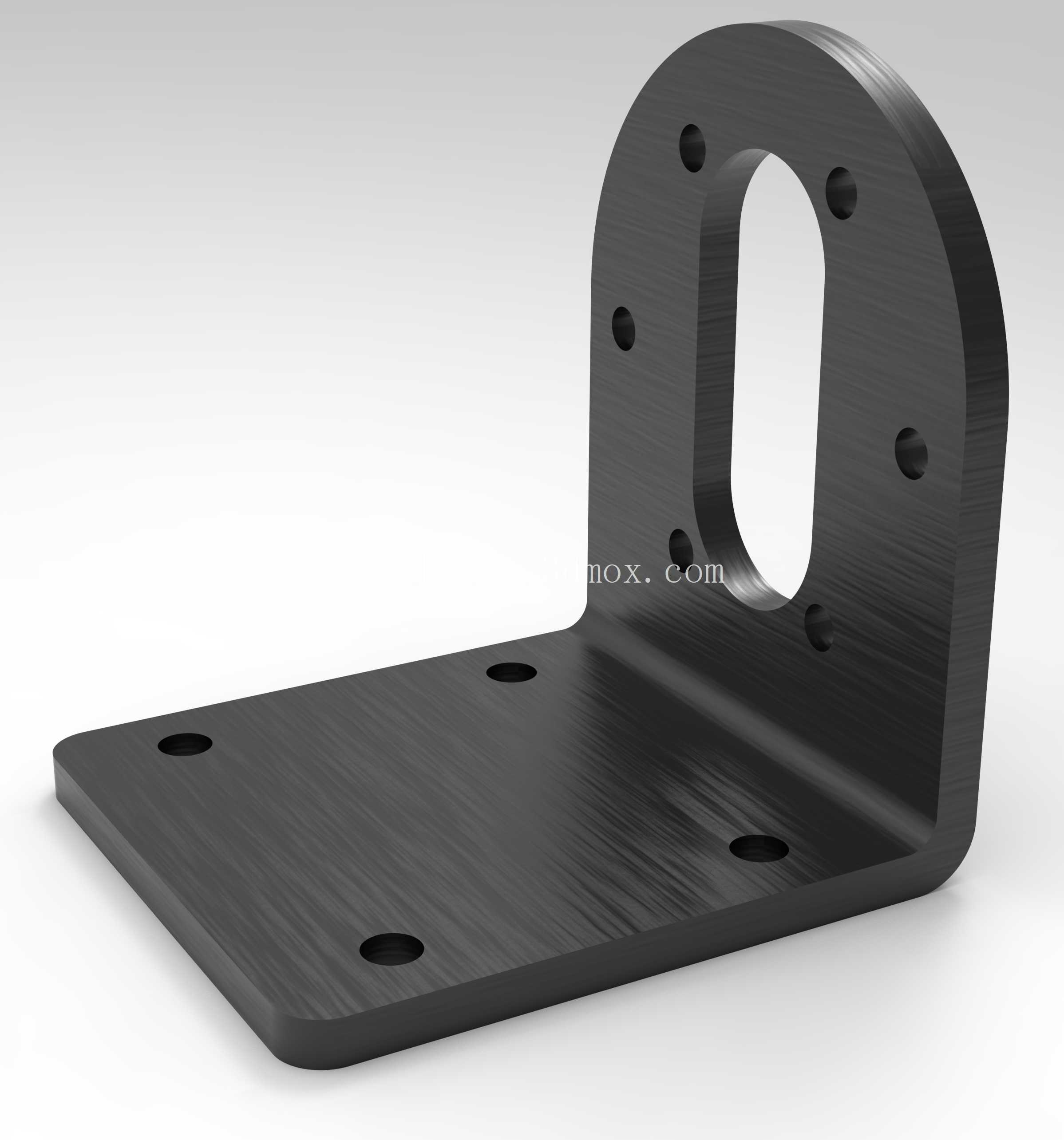

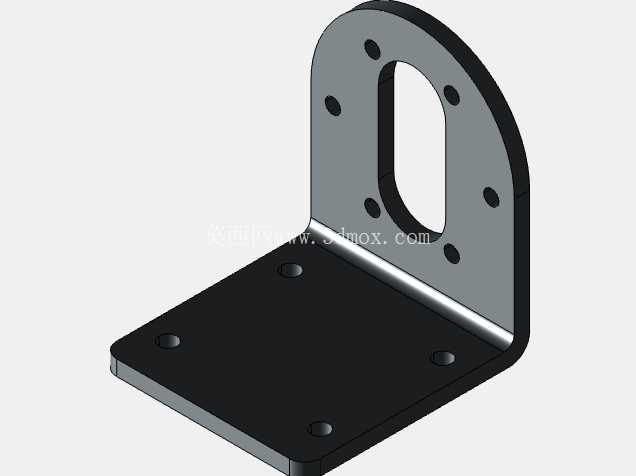

　　这款L型弯折结构的固定支架，主要适配JGB37-520系列直流减速电机的安装固定需求，在小型自动化输送线、智能移动小车、桌面级传动实验台、小型电动执行机构等场景中应用广泛，能够为减速电机提供稳定的安装基准，避免电机运行过程中因输出轴带载产生的反作用力矩导致电机移位、输出轴同轴度偏差等问题。从结构设计来看，支架采用90度直角弯折的一体化成型思路，竖直安装面与水平安装面之间通过圆角过渡，避免直角应力集中导致的支架形变，提升长期带载运行下的结构强度。

　　竖直安装面开设的长圆形主定位孔，适配JGB37-520电机前端的输出端安装止口，长圆结构允许安装时进行小范围的位置微调，补偿加工与装配过程中产生的位置公差，降低装配难度；竖直面周边均匀分布的六个安装孔位，与该型号减速电机前端盖的固定螺孔位置完全匹配，可通过标准内六角螺丝实现电机与支架的刚性连接，保证电机输出轴的轴线与水平安装面的平行度要求。水平安装面作为支架与设备机架的连接基准，开设四个对称分布的沉头安装孔，沉头结构可使安装螺丝的头部完全没入支架平面，避免螺丝凸起影响其他部件的安装布局，四个孔位的间距经过匹配校核，既可以直接固定在标准铝型材机架的T型槽上，也可以通过转接板固定在亚克力、钣金等材质的设备底板上，适配多种安装基体的固定需求。

　　从安装边界来看，支架竖直面的高度刚好覆盖JGB37-520电机前端盖的安装区域，不会与电机本体的散热筋、接线端子等结构产生干涉，水平安装面的延伸长度足够提供稳定的支撑力臂，即使电机输出端承受一定的径向负载，也不会出现支架倾覆的问题。在实际选型使用过程中，需要注意支架的安装孔位与电机端盖孔位的对中，长圆孔的微调行程需要控制在合理范围内，避免过度偏移导致螺丝剪切受力过大；水平安装面与设备基体之间建议加装薄橡胶减震垫，可吸收电机运行时产生的高频振动，降低传动过程中的噪音，同时避免支架与金属基体之间的硬接触产生的电化学腐蚀。

　　这款支架的结构设计充分考虑了小型减速电机的安装痛点，相比传统的平板式安装支架，L型结构不需要额外设计转接件就可以实现电机输出轴与安装面平行的布局，大幅减少小型传动机构的装配零件数量，缩短设备的装配调试周期，在学生科创项目、小型自动化设备改造、桌面级机械装置开发等场景中，能够有效降低结构设计的工作量，提升传动系统的安装可靠性。支架的壁厚选择经过负载校核，在JGB37-520电机额定扭矩输出的工况下，支架的弯折处形变量控制在允许范围内，不会出现因支架形变导致的齿轮啮合偏差、输出轴卡顿等问题，保证传动系统的长期稳定运行。
