OPPO Reno6 Pro智能手机外观结构三维数模

　　这款智能手机的三维数模完整还原了整机的外观结构与装配边界，建模过程中首先参考消费电子行业的通用设计规范，先确定整机的握持手感基准，将机身厚度控制在主流旗舰机型的常规区间，中框采用微弧过渡处理，边缘做R角倒角匹配日常单手握持的贴合度，避免直角棱边带来的硌手感，同时兼顾屏幕与后盖的装配公差预留，在数模阶段就将中框与前后盖板的配合间隙控制在量产要求的范围内，减少后续结构验证阶段的改模次数。从实际应用场景来看，该数模可用于手机保护壳的结构设计、贴膜定位治具开发、无线充电线圈的位置匹配验证，也可作为数码周边产品开发的基准参考，比如车载支架的夹持范围标定、桌面无线充的对位结构设计，都可以直接调用该数模进行干涉检查，不需要再反复测量实机尺寸。

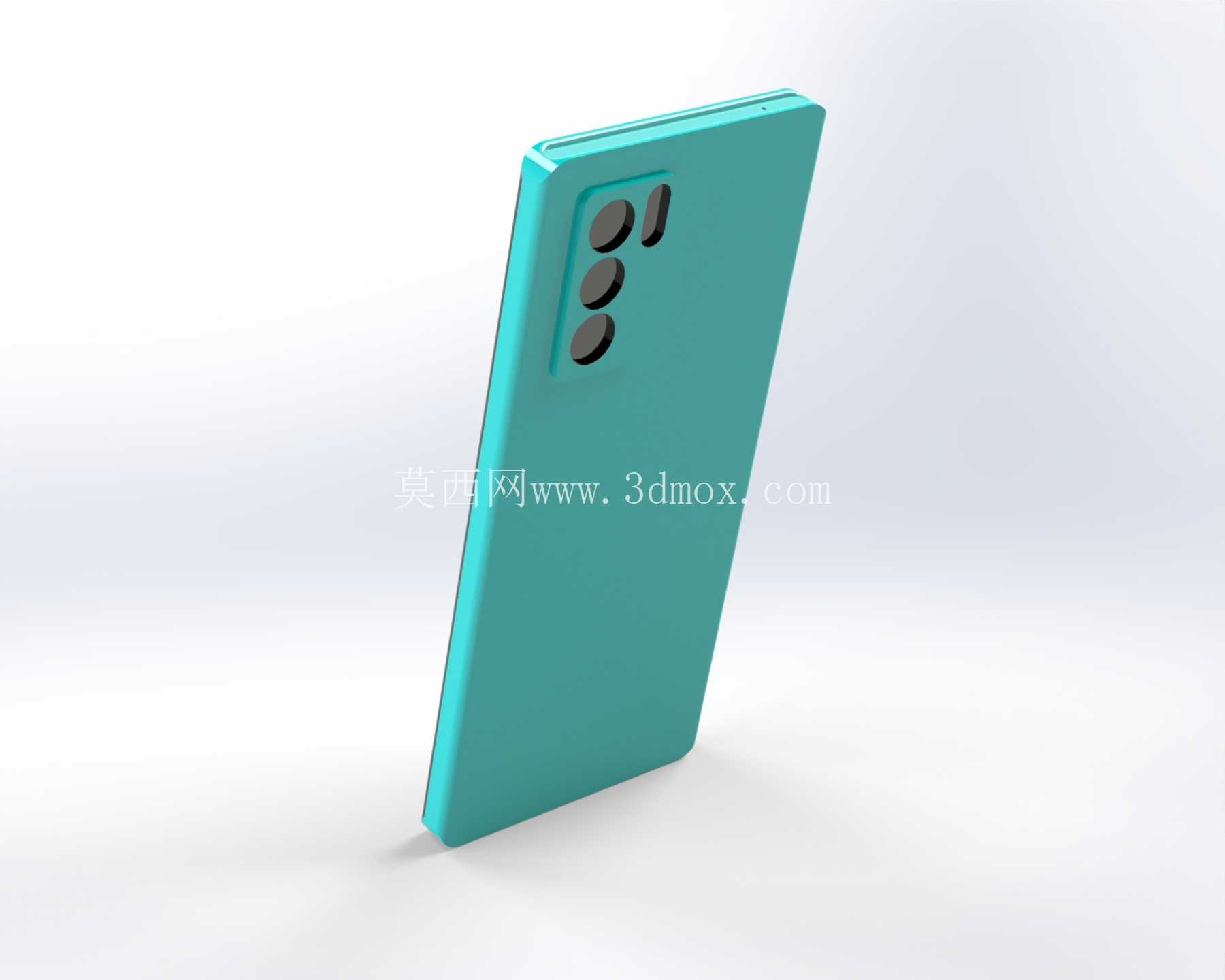

　　数模中完整还原了后置摄像头模组的凸台结构，将镜头保护圈的凸起高度、模组与后盖的过渡斜面都做了精准呈现，这部分结构是手机保护壳设计的核心难点，凸台的避让尺寸如果出现偏差，要么会出现保护壳顶膜、磨花镜头圈的问题，要么会导致保护壳开孔过大影响防护效果，数模中预留的摄像头装饰件装配间隙，也能为第三方配件厂商提供准确的公差参考，避免配件与机身装饰件出现装配干涉。机身侧面的按键位置做了精准定位，电源键与音量键的凸起高度、按键与中框的间隙都按照实机装配关系还原，这部分结构在做侧边按键类的手机配件，比如游戏肩键、侧边触控贴的时候，可以直接对位匹配，不需要反复调整位置。

　　机身底部的扬声器开孔、Type-C接口、麦克风开孔的位置与尺寸也都在数模中做了对应呈现，做防尘塞、底部接口类配件的时候，可以直接提取开孔轮廓进行配合设计。建模过程中采用了自顶向下的设计思路，先确定整机的外轮廓基准面，再拆分中框、后盖、屏幕、摄像头模组等各个子部件，每个部件的分型面都按照实际量产的装配逻辑设置，后盖与中框的配合止口深度、屏幕与中框的贴合面宽度都符合消费电子类产品的结构设计标准，既保证了数模的外观还原度，也保留了结构设计的合理性，不会出现外观看着准确但实际装配逻辑矛盾的问题。整机的边角弧度采用连续曲率过渡，从机身背部到中框再到屏幕正面的R角是连贯的曲面，这部分曲面建模时做了曲率连续检查，避免出现曲面褶皱、曲率突变的问题，保证做外观渲染或者CNC手板打样的时候，曲面过渡自然流畅，和实机的光影效果保持一致。摄像头模组内部的三个镜头开孔与闪光灯开孔的相对位置也做了精准还原，开孔的沉台深度、镜头保护玻璃的装配位置都有明确的结构体现，做镜头保护贴类产品的时候，可以直接匹配开孔位置，不需要额外调整对位尺寸。

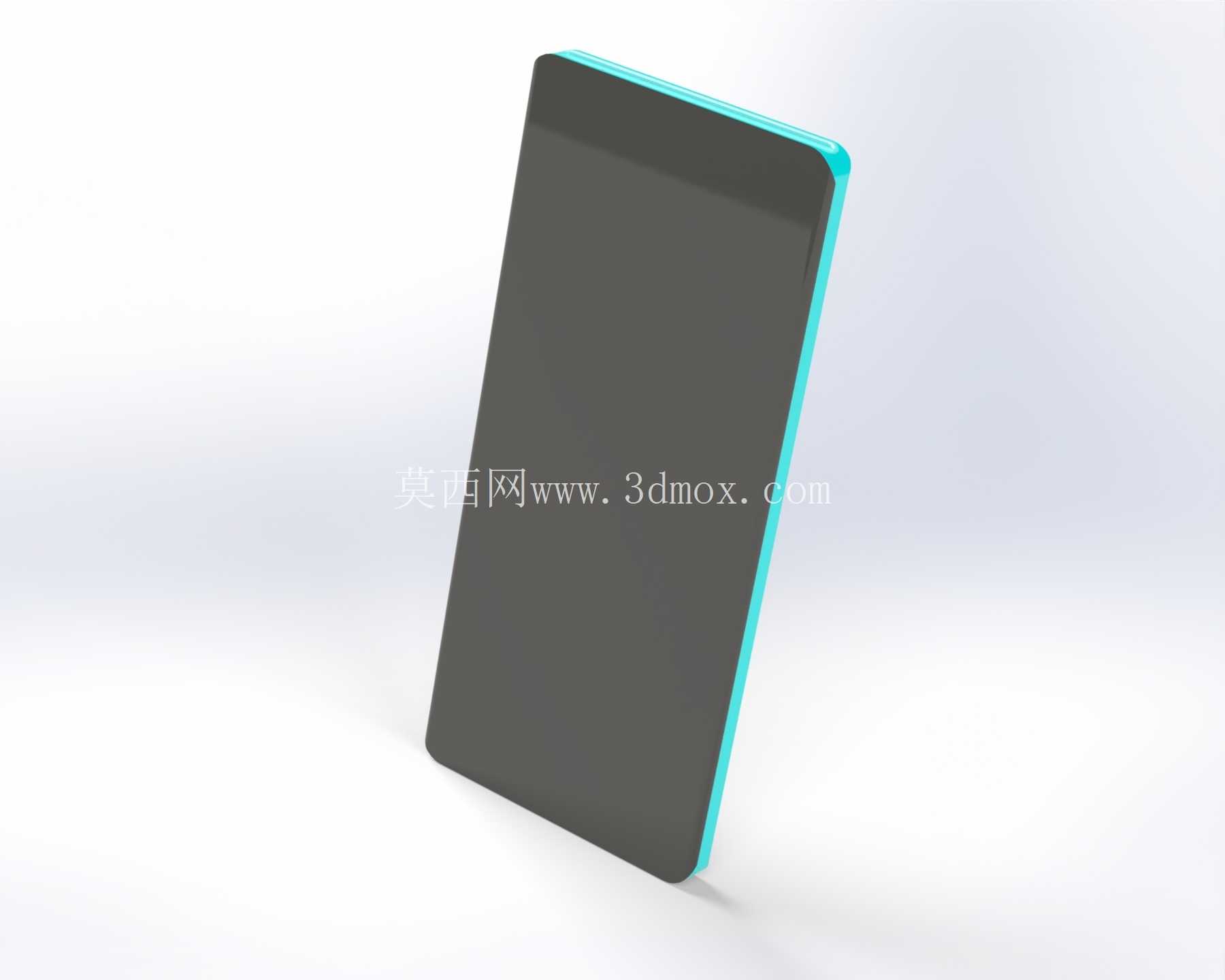

　　机身的整体长宽尺寸按照实机比例还原，握持区域的宽度符合成人单手握持的舒适区间，数模中也预留了屏幕边框的宽度尺寸，做全屏钢化膜的时候，可以根据边框的R角与宽度确定膜片的覆盖范围，避免出现膜片顶壳、边缘贴合不严的问题。从结构设计的角度来看，这款数模没有做过度简化，所有外观可见的结构特征都完整保留，同时去掉了内部主板、电池等不可见的内部结构，既保证了外观开发的使用需求，也控制了数模的文件大小，调用的时候不会出现卡顿、特征过多导致的软件运行问题。对于数码配件开发的结构工程师来说，这类精准的外观数模可以大幅减少前期测绘的工作量，直接在数模上进行配件的结构设计与干涉检查，缩短产品开发周期，避免因为尺寸测量误差导致的配件开模报废问题。在做跌落仿真验证的时候，也可以调用该数模的外轮廓进行边界条件设置，模拟手机不同角度跌落时的接触位置，为保护壳的缓冲结构设计提供参考依据，比如在四个边角位置加厚缓冲结构，对应手机跌落时最容易接触地面的位置，提升保护壳的防摔性能。
