概念地效货运飞行器结构设计方案

　　这款概念地效货运飞行器的设计，最初是针对跨区域短途重载运输场景的痛点展开，区别于传统固定翼运输机需要长距离跑道起降、运营成本高的问题，也区别于常规货运船舶航速慢、受航道限制明显的短板，目标是依托地面效应原理，在距水面或平坦地面数米的高度实现高效巡航，承担沿海岛礁、内陆河网区域的点对点大宗货物转运，不需要配套建设高标准机场或港口设施，仅需长度数百米的平坦岸线或硬质平地即可完成起降作业，适配偏远区域、应急救灾场景下的物资投送需求。

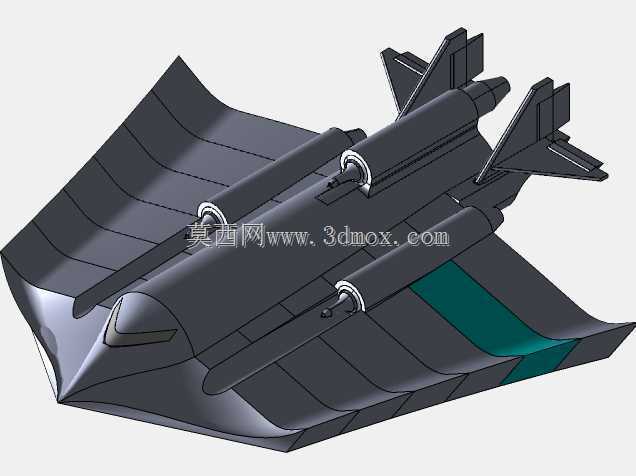

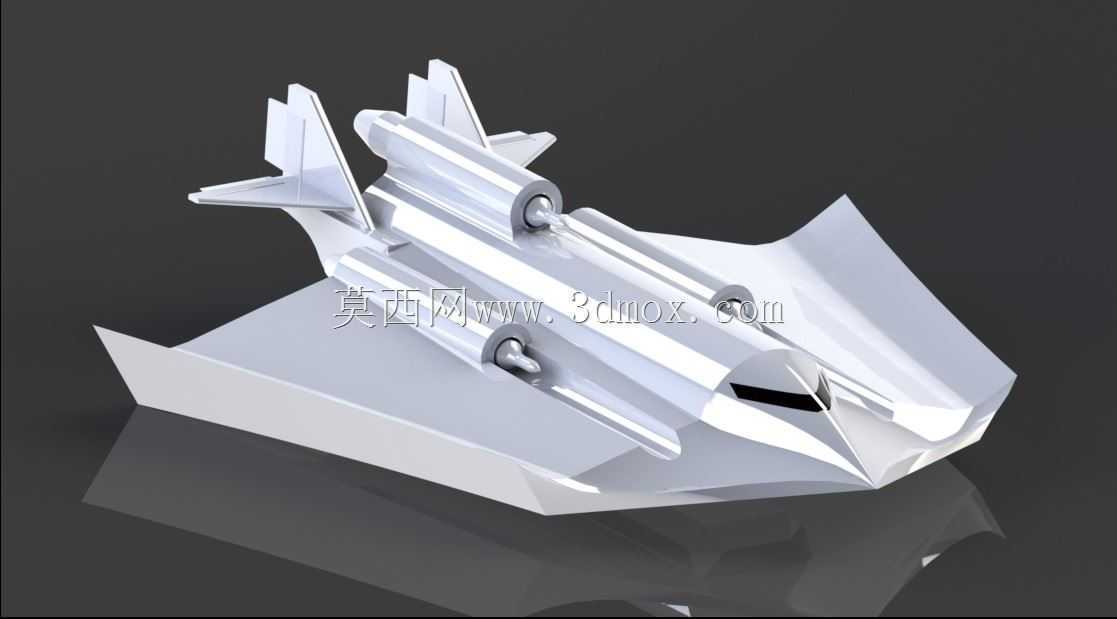

　　从整体功能布局来看，整机采用翼身融合的宽体升力体构型，没有传统飞机的独立筒状机身，整个下部的大后掠三角翼面同时承担升力生成、货舱承载、地面效应气垫维持的三重作用，货舱空间完全整合在翼身结构内部，没有突出的机身带来的额外气动阻力，货舱截面为宽扁矩形，能够适配标准货运托盘、大型工程构件、散装应急物资的装载需求，装卸作业可通过机头或机尾的整体式舱门完成，不需要额外的地面装卸高台，车辆可直接驶入货舱完成滚装作业，大幅降低野外场景下的装卸难度。

　　动力系统采用四台大涵道比涡扇发动机的布局，两台发动机对称布置在机身前部上方的两侧翼根位置，另外两台布置在机身后部的垂直尾翼内侧，这种前后错开的动力布置方式，一方面可以避免发动机吸入地面效应卷起的水雾或沙尘，抬高发动机进气口的离地高度，另一方面前部发动机的高速喷流可以直接吹拂主翼面，在低速起降阶段加速翼面气流流速，提升低速升力系数，缩短起降滑跑距离，后部发动机则主要提供巡航阶段的推力，同时配合双垂尾的舵面控制，在低速大迎角状态下提供足够的航向稳定性，避免地效飞行阶段常见的航向飘摆问题。

　　外形尺寸的设计上，整机翼展控制在32米左右，机身总长度28米，机身最大高度7.2米，主翼面的展弦比设定为1.8，属于典型的小展弦比三角翼构型，这种翼型在贴近地面/水面飞行时，翼下的高压气垫能够被翼梢的下反小翼有效封闭，减少翼尖涡流带来的升力损失，地面效应的增升效率比常规大展弦比机翼提升40%以上，巡航阶段的升阻比可以达到18以上，单位货运重量的油耗比同载重级别的固定翼运输机降低35%左右。安装边界方面，整机的起落架采用多轮式低压轮胎布局，主起落架共8组轮胎对称布置在翼身下部的两侧，前起落架为双轮结构，所有起落架的轮胎接地压强控制在0.25MPa以内，能够在压实的土质地面、滩涂、简易铺装路面上安全起降，不需要高等级的混凝土跑道，对起降场地的承载力要求远低于传统运输机。

　　设计过程中重点考虑了地效飞行阶段的纵向稳定性问题，在主翼后缘设置了全翼展的升降副翼，能够根据飞行高度的变化实时调整翼面弯度，维持翼下气垫压力的稳定，避免出现地效飞行中常见的“海豚跳”现象，同时在机头下方设置了多组高度传感器，实时采集飞行器与地面/水面的相对高度，联动飞控系统自动调整舵面偏角，降低飞行员的操作负荷。机体结构主要采用铝合金铆接加复合材料蒙皮的混合结构，主承力翼盒采用7075铝合金整体机加构件，翼面蒙皮采用碳纤维复合材料铺层成型，在保证结构强度的前提下降低整机自重，整机空重控制在28吨左右，最大起飞重量可以达到60吨，有效货运载重22吨，巡航速度480公里每小时，地效巡航高度3-6米，最大航程可以达到2800公里，能够覆盖绝大多数沿海经济带的跨区域短途货运需求。

　　细节设计上，整机没有设置传统飞机的水平尾翼，俯仰控制完全依靠主翼后缘的升降副翼和翼尖的气动控制面完成，双垂尾采用外倾15度的布置方式，既可以避开发动机喷流的直接冲刷，也能够在大侧风条件下提供足够的航向稳定力矩，垂尾根部设置有辅助动力单元的进气口和排气口，在地面停机阶段可以不依赖地面电源自主完成发动机启动、货舱环控系统供电。货舱内部设置有标准化的货物系留接口，间距按照国际标准货运托盘的尺寸布置，能够快速固定不同类型的货物，货舱地板采用高强度防滑铝合金花纹板，局部承载能力可以达到5吨每平方米，能够承载重型工程车辆、集装箱等重载货物。

　　这款设计并没有追求极致的飞行高度，而是完全围绕地效飞行的高效特性做针对性优化，放弃了高飞能力换来更低的结构重量和更高的运输效率，所有的气动布局、结构设计、动力布置都是服务于“低高度、高载重、低场地要求”的核心设计目标，为短途重载运输领域提供了一种区别于传统运输工具的全新方案，在结构建模过程中，所有的翼面曲面、发动机短舱、起落架舱的外形都做了连续曲率过渡处理，没有突兀的气动折角，能够直接用于后续的气动仿真验证、结构有限元分析的基础模型使用，各个部件的分模面、连接接口都按照实际工程生产的要求做了预留，不存在无法落地的概念化异形结构。
