HDZero Whoop Lite VTX图传板结构设计

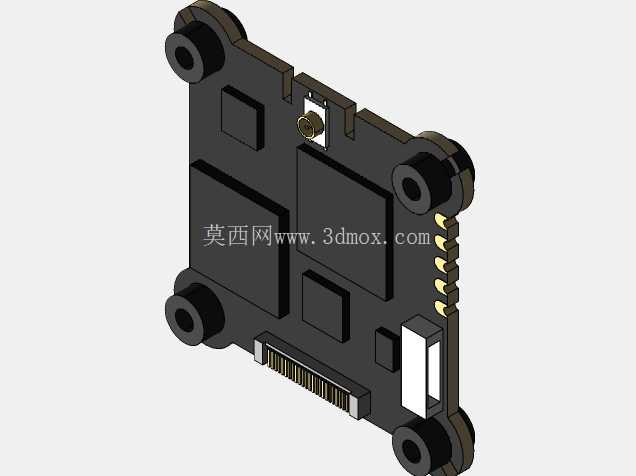

在微型穿越机的整机设计环节中，图传模块的结构适配一直是影响装机效率与飞行可靠性的核心要点，尤其是针对whoop类小尺寸空心杯机型，内部堆叠空间极度有限，飞控、电调、图传、摄像头的排布容差往往控制在零点几毫米级别，任何一个接插件的位置偏差、元件高度超出边界，都可能导致装机时出现干涉，甚至飞行过程中因为震动导致接插件松脱、信号传输中断。这款HDZero Whoop Lite VTX的三维结构模型，完整还原了实物PCB板上所有顶部元件的排布位置、各元件的实际高度，以及板载连接器的朝向与引脚定义对应的物理结构，能够为整机结构设计人员提供精准的装配参考。

从实际应用场景来看，这类轻量化数字图传板主要适配1S动力的微型whoop穿越机，多用于室内飞行、近景航拍、新手练习等场景，这类机型本身自重通常在20g以内，对每一个机载部件的重量、体积都有严苛要求，图传板作为机载信号发射的核心部件，既要保证数字信号的发射强度，又要尽可能压缩自身的体积与重量，避免增加整机负载影响飞行续航与机动性。模型中还原的四个边角安装孔，是针对whoop机型常用的飞塔堆叠标准设计的，孔位间距匹配主流16x16mm的微型飞控安装规格，安装柱的高度预留了板间走线的空间，设计时特意将高频信号输出接口布置在板边靠近机身外侧的位置，既方便连接天线，又能减少板内其他元件对高频信号的干扰。

在结构设计思路上，这款图传板采用了单面元件布局的方案，所有核心芯片、被动元件、接插件都布置在PCB的同一侧，背面保持平整，这样的设计一方面可以在装机时让PCB背面直接贴合飞控板的散热面，借助飞控的金属外壳辅助散热，降低图传芯片长时间工作的温升；另一方面也能减少板间堆叠需要的支撑柱高度，进一步压缩整个飞塔的整体厚度，适配更薄的whoop机架外壳。模型中清晰呈现了主处理芯片、内存芯片、电源管理芯片的相对位置，每个元件的高度都按照实物1:1还原，设计人员在做机架上盖的内部避空设计时，可以直接参考模型中的元件高度数据，不需要反复打样测试上盖与板上元件的干涉问题，尤其是板边的FPC连接器，模型还原了连接器的翻盖高度与排线插入后的伸出长度，能够帮助设计人员提前规划排线的弯折路径，避免排线被机架外壳挤压导致接触不良。

从安装边界来看，这款图传板的整体外轮廓做了圆角处理，四个安装孔的位置做了局部加厚的焊盘设计，既可以提升安装孔的结构强度，避免装机时螺丝拧得过紧导致PCB开裂，又能让板的边缘尽可能贴近机架的安装柱，减少无效空间占用。板侧的排针接口采用了侧插式设计，引脚间距匹配微型飞控的图传信号输出排针，焊接后不需要额外飞线，能够减少装机的接线工作量，同时降低接线错误导致的设备烧毁风险。模型中还还原了板上预留的测试点位置，结构设计时可以避开这些测试点的上方空间，方便生产调试时的探针接触，不需要额外在机架上开孔预留测试位置。对于做微型无人机结构设计的工程师来说，这类精准的元件级结构模型，能够大幅减少整机设计阶段的干涉检查工作量，提前预判装机时可能出现的结构冲突，缩短产品的研发迭代周期，也能帮助装机爱好者在选购配件前，提前确认配件与自己现有机架、飞控的适配性，避免采购后出现无法安装的问题。在实际建模过程中，这类PCB板的结构还原需要重点关注接插件的配合尺寸、安装孔的位置公差、高元件的高度边界，任何一个尺寸的偏差都可能导致模型失去实际参考价值，这款模型在这些关键尺寸上都做了精准的还原，能够直接用于整机的装配干涉检查、机架的避空设计，也可以作为数字图传类产品结构设计的参考案例，帮助设计人员优化小尺寸PCB板的元件排布方案，平衡散热、信号屏蔽、安装强度之间的关系。
