嵌入式三位半数显电压电流表头结构

做设备面板配套结构设计的时候，这类嵌入式数显表头是绕不开的常用元件，很多低压配电、小型工控装置、通讯电源柜的面板上，都会预留位置安装这类小型数显单元，用来实时显示回路的电压或者电流参数，不需要外接复杂的显示模块，直接嵌入面板开孔就能完成装配，接线后即可直观读取数值，比传统指针表头读数更直观，也不存在指针卡滞、视差带来的读数误差。

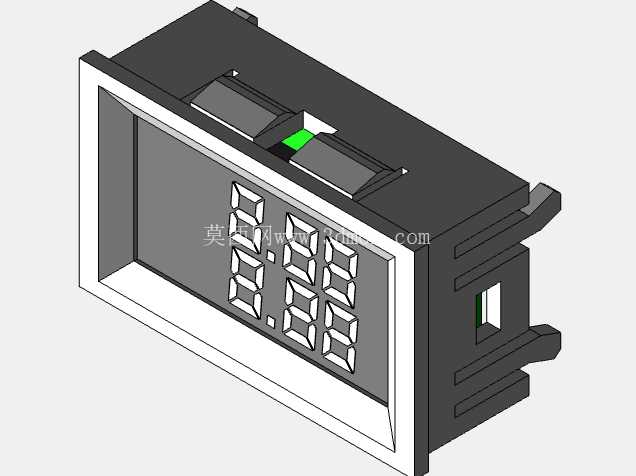

从结构设计的角度看，这款表头采用标准的嵌入式卡扣安装结构，外壳主体为阻燃工程塑料材质，正面是带白色边框的显示窗口，窗口内集成三位半红色数码管，能够显示0-1999范围内的数值，满足常规低压交直流回路的测量显示需求。外壳两侧设计有弹性卡扣结构，安装时只需要在设备面板上开出对应尺寸的矩形开孔，将表头从面板正面推入开孔，两侧的卡扣会在弹性作用下自动卡紧面板背面，不需要额外打螺丝固定，装配效率很高，也能保证表头正面和面板表面齐平，整体外观整洁统一。

设计这类配套结构的时候，首先要明确安装边界尺寸，这款表头的正面边框尺寸略大于后部壳体尺寸，面板开孔尺寸需要和后部壳体的外形尺寸做间隙配合，单边预留0.1-0.2mm的装配间隙，避免开孔过小导致表头无法推入，同时也要控制间隙不能过大，否则安装后会出现松动、面板缝隙不均匀的问题。卡扣的伸出长度需要匹配常用设备面板的厚度范围，常规适配1-3mm厚度的金属或者塑料面板，卡扣的斜面设计要保证推入时的顺滑度，卡扣卡合面的倒扣量控制在0.5mm左右，既保证安装后不会从面板开孔处脱出，也能在需要拆卸维护的时候，用工具从面板背面按压卡扣就能顺利取出表头，不会损坏壳体结构。

表头后部的接线区域设计有两个接线端子位，端子旁预留了标识位置，用来标注接线的极性或者功能定义，接线区域上方设计有小型的拨码或者电位器调节窗口，用来校准显示数值的精度，窗口处可以粘贴密封标贴，避免日常使用中灰尘进入壳体内部。显示窗口的数码管采用倾斜一定角度的安装设计吗？不，这款的数码管是垂直于正面面板安装，保证操作人员在设备正前方就能清晰读取数值，窗口表面覆盖透明的防护片，既能保护内部数码管和电路板不受外力磕碰，也能阻挡灰尘、水汽进入壳体内部，提升表头在工业现场环境下的适应能力。

在实际的设备应用场景中，这类表头常被用在通讯基站的电源分配单元上，用来显示每一路供电回路的输出电压，方便运维人员巡检时快速判断供电状态；也会用在小型实验电源、充电设备的面板上，实时显示输出的电压电流参数；在一些小型工控控制箱里，也会搭配分流器或者分压电阻，用来显示设备的工作电流、母线电压等参数，不需要额外配置上位机或者显示终端，就能在本地完成参数读取，成本低、可靠性高，是低压电控设备里非常实用的基础显示配件。

建模的时候需要重点关注几个配合尺寸：一是正面边框和后部壳体的台阶尺寸，这个台阶的深度要和面板厚度匹配，保证安装后面板表面和边框背面贴合，不会出现凸起或者凹陷；二是两侧卡扣的弹性变形量，建模时要预留足够的变形空间，保证卡扣在推入面板开孔时能够顺利向内收缩，推入到位后能回弹卡紧；三是后部壳体的拔模角度，因为这类塑料壳体都是注塑成型，外壳的侧壁需要做1-1.5度的拔模斜度，方便注塑生产时脱模，建模时不能做成垂直侧壁，否则会给后续的模具生产带来问题；四是显示窗口的内部安装位尺寸，要匹配数码管的实际安装高度，保证数码管的显示面和透明防护片之间留有合适的间隙，不会因为装配公差导致数码管顶到防护片，也不会因为间隙过大导致显示数值出现重影、可视角度变小的问题。

另外，壳体的边角都做了小圆角过渡，避免安装时划伤操作人员的手，也能减少注塑生产时的应力集中问题，提升壳体的结构强度。壳体内部设计有电路板安装柱，柱子上预留自攻螺丝孔位，用来固定内部的测量电路板，安装柱的高度要精确计算，保证电路板安装后，数码管的位置正好对准正面的显示窗口，接线端子的位置正好对准后部的接线开口，不会出现装配错位的问题。这类小型嵌入式仪表的结构看起来简单，但每个尺寸的公差配合都直接影响最终的装配效果和使用体验，做三维建模的时候需要把每个装配环节的干涉问题都提前排查清楚，才能保证后续开模、装配、使用的全流程顺畅。
