Motec M150汽车ECU电控单元结构设计

在赛车动力电控系统开发、量产车性能调校以及高校方程式赛车队的整车电控搭建场景中，独立式ECU的结构适配性直接决定了整车动力控制链路的可靠性，Motec M150作为赛事级通用ECU的典型代表，其三维结构设计完全围绕车载恶劣工况下的安装、防护、接插可靠性展开。从实际装车场景来看，这类ECU常被布置在驾驶舱侧围钣金支架、副驾座椅下方或者发动机舱远离高温热源的区域，这就要求壳体本身具备足够的结构强度，同时接插件的排布要预留足够的线束插拔操作空间，避免装车后出现线束弯折应力集中、接插件锁止机构无法正常扣合的问题。

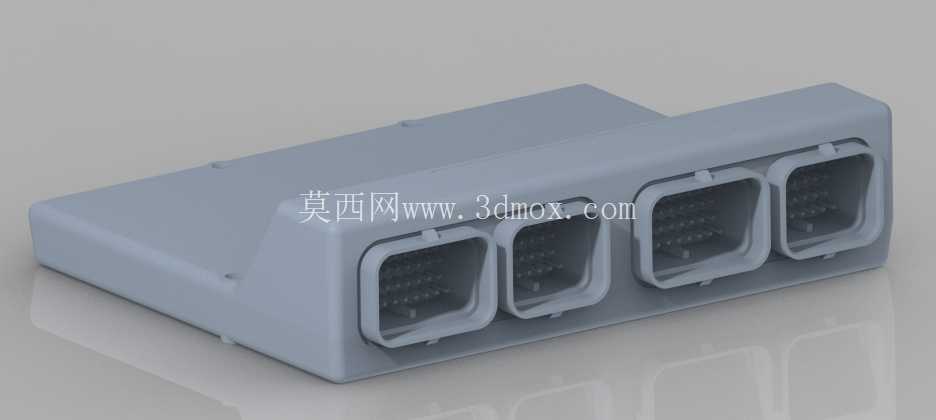

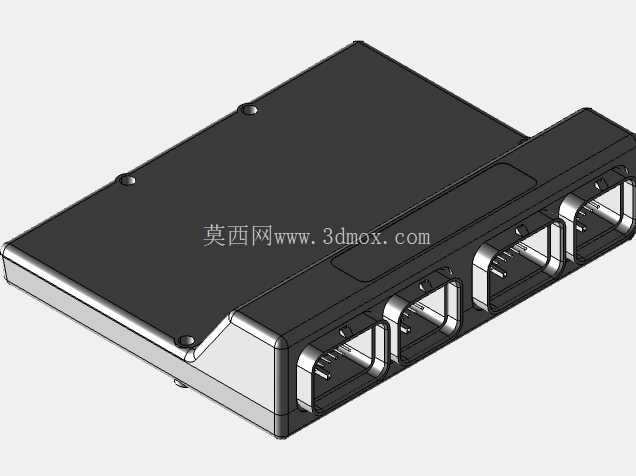

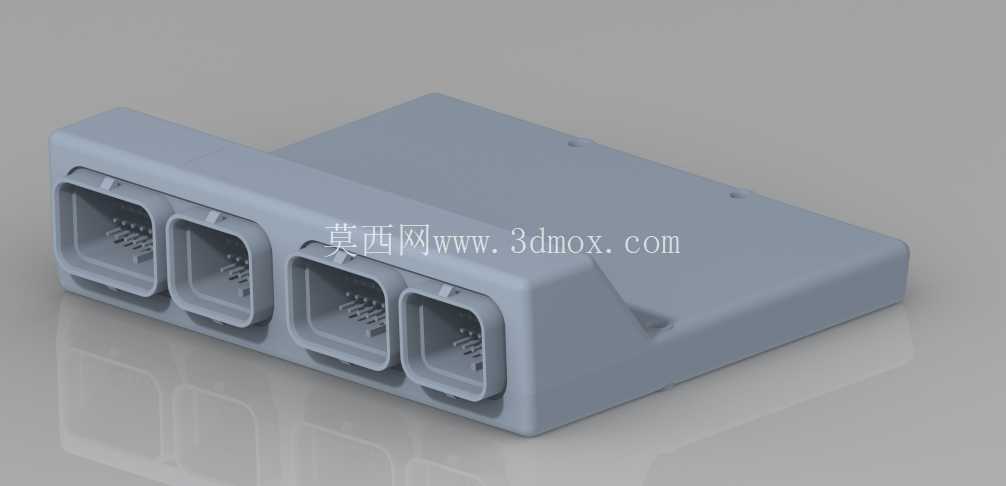

从功能特性对应的结构设计来看，该ECU壳体采用上下分腔式结构，上盖为平整的金属盖板，通过四角的沉头螺钉与下壳体实现密封连接，这种设计一方面可以在上盖表面预留标签粘贴区域，方便调校人员标注针脚定义、调校版本信息，另一方面平整的上表面也可以适配不同车型的安装固定方式，不管是采用扎带绑定、支架螺接还是减震胶垫贴合，都能保证安装面的贴合度，减少车辆行驶过程中的振动冲击对内部电路板的影响。下壳体作为核心承载结构，集成了接插件安装位、电路板定位柱以及密封胶圈的嵌装槽，接插件统一排布在壳体的同一侧端面，四个规格一致的车用防水接插件沿端面横向等距排列，每个接插件都带有金属锁止卡扣结构，与线束端插头对接后可以实现IP67级别的防护能力，避免赛车行驶中溅起的泥水、清洗车辆时的水渍进入接插件内部造成针脚氧化短路。

从设计思路的工程逻辑来看，整个壳体的棱角处都做了小半径的倒角处理，既避免了锐边在安装操作时划伤操作人员，也减少了应力集中导致的壳体开裂风险，尤其是在赛事场景下，车辆经常面临高强度的振动、瞬时的冲击载荷，圆角过渡的结构可以大幅提升壳体的抗疲劳性能。壳体侧边的壁厚经过针对性优化，在接插件安装区域做了局部加厚处理，因为接插件是整个ECU受力最集中的部位，线束的拉扯、振动过程中的惯性力都会直接作用在接插件与壳体的连接位置，局部加厚的结构可以避免接插件在长期使用后出现松旷、移位的问题。内部的电路板定位柱采用一体化注塑成型的结构，定位柱高度经过精确计算，既可以保证电路板安装后与上下壳体之间预留足够的散热间隙，也能避免电路板在壳体内出现窜动，定位柱顶端的热熔铆点结构可以在电路板装配完成后实现无螺丝固定，减少金属螺丝带来的电磁干扰风险，这对于ECU这类高精度电控设备来说至关重要，能够有效降低车载复杂电磁环境下信号受干扰的概率。

从外形尺寸与安装边界来看，该ECU整体为扁平长方体结构，厚度控制在较低的水平，能够适配车内狭窄的安装空间，尤其是在方程式赛车这类布置空间极度紧凑的场景中，较薄的壳体可以轻松嵌入碳纤维单体壳的预留槽位，不需要额外占用过多的驾驶舱空间。接插件端面突出壳体主体的长度经过严格控制，既保证了接插件与壳体内部电路板的焊接连接强度，也避免了接插件突出过多导致安装时与周边部件产生干涉。安装孔位的设计采用了对称式布局，两个对角布置的安装固定点可以适配不同方向的安装支架，不管是横向安装还是纵向安装，都能保证固定点的受力均匀，安装孔内预埋了金属衬套，避免长期使用后塑料壳体的安装孔出现滑牙、开裂的问题。在实际调校作业中，这种规整的外形结构也方便调试人员临时固定ECU，在台架测试阶段，可以直接通过磁吸座将ECU吸附在金属台架表面，不需要制作专门的临时夹具，大幅提升台架标定的效率。

针对车载环境的温度适应性，壳体的金属上盖采用了导热性较好的铝合金材质，表面做了黑色阳极氧化处理，既可以提升耐腐蚀性能，也能通过上盖将内部功率元件产生的热量快速散发出去，不需要额外加装散热风扇，提升了整个设备的可靠性，毕竟在赛事场景下，额外的运动部件就意味着额外的故障点。下壳体采用高强度工程塑料材质，在保证结构强度的同时有效降低了整体重量，对于赛车来说，每一个部件的轻量化都能为整车性能提升带来帮助，塑料壳体与金属上盖的结合面采用嵌入式密封胶圈设计，胶圈完全嵌装在下壳体的密封槽内，装配时不会出现胶圈移位、被挤压溢出的问题，保证了整个壳体的密封一致性。接插件的针脚排布按照电源、信号、传感器输入、执行器输出做了分区设计，对应的壳体内部也做了简单的挡筋结构，将不同功能的针脚焊接区域做物理分隔，减少不同信号之间的串扰，这一细节设计对于保证ECU信号采集的准确性有着重要作用，尤其是在曲轴位置信号、氧传感器信号这类高精度信号的传输过程中，减少信号串扰就能有效提升点火、喷油控制的精度，最终体现为整车动力输出的平顺性与可靠性提升。
