商用车用梯形纵梁式底盘承载框架结构

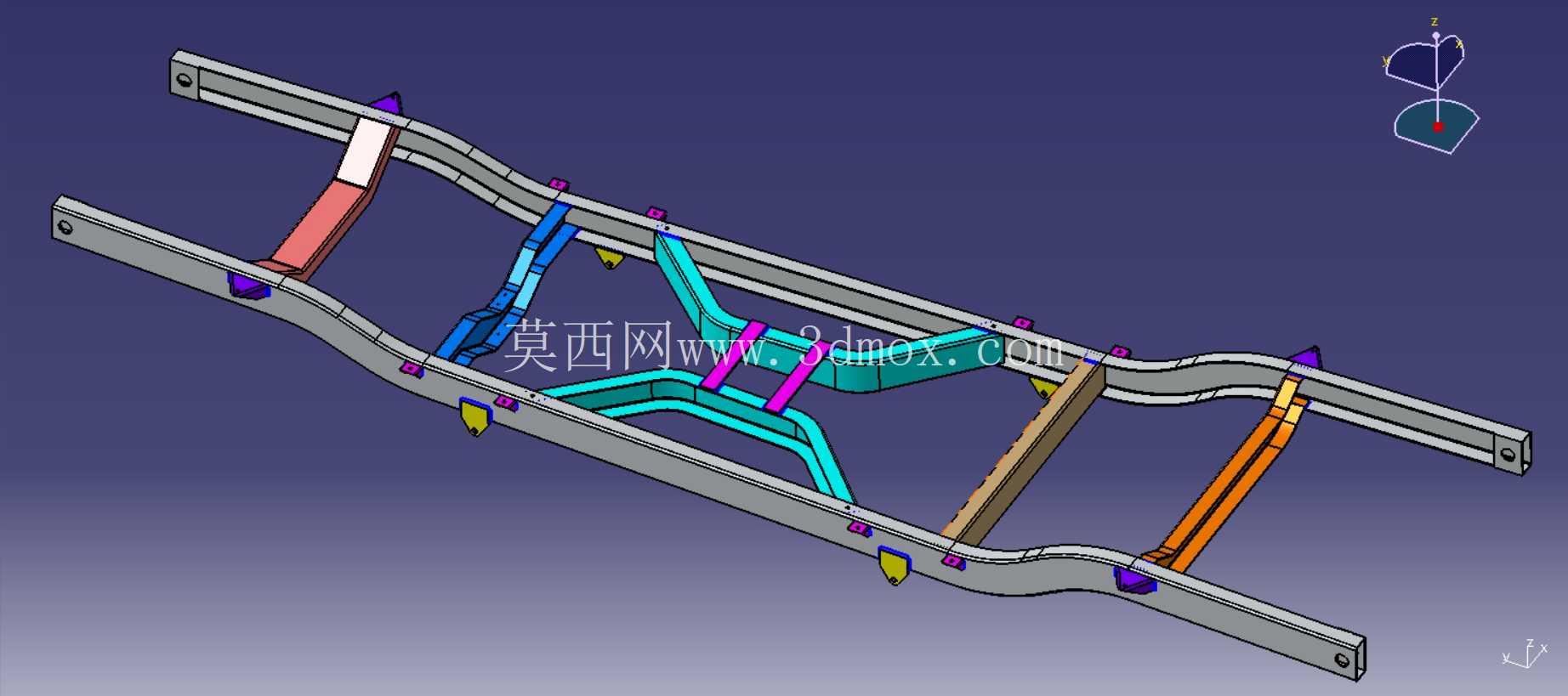

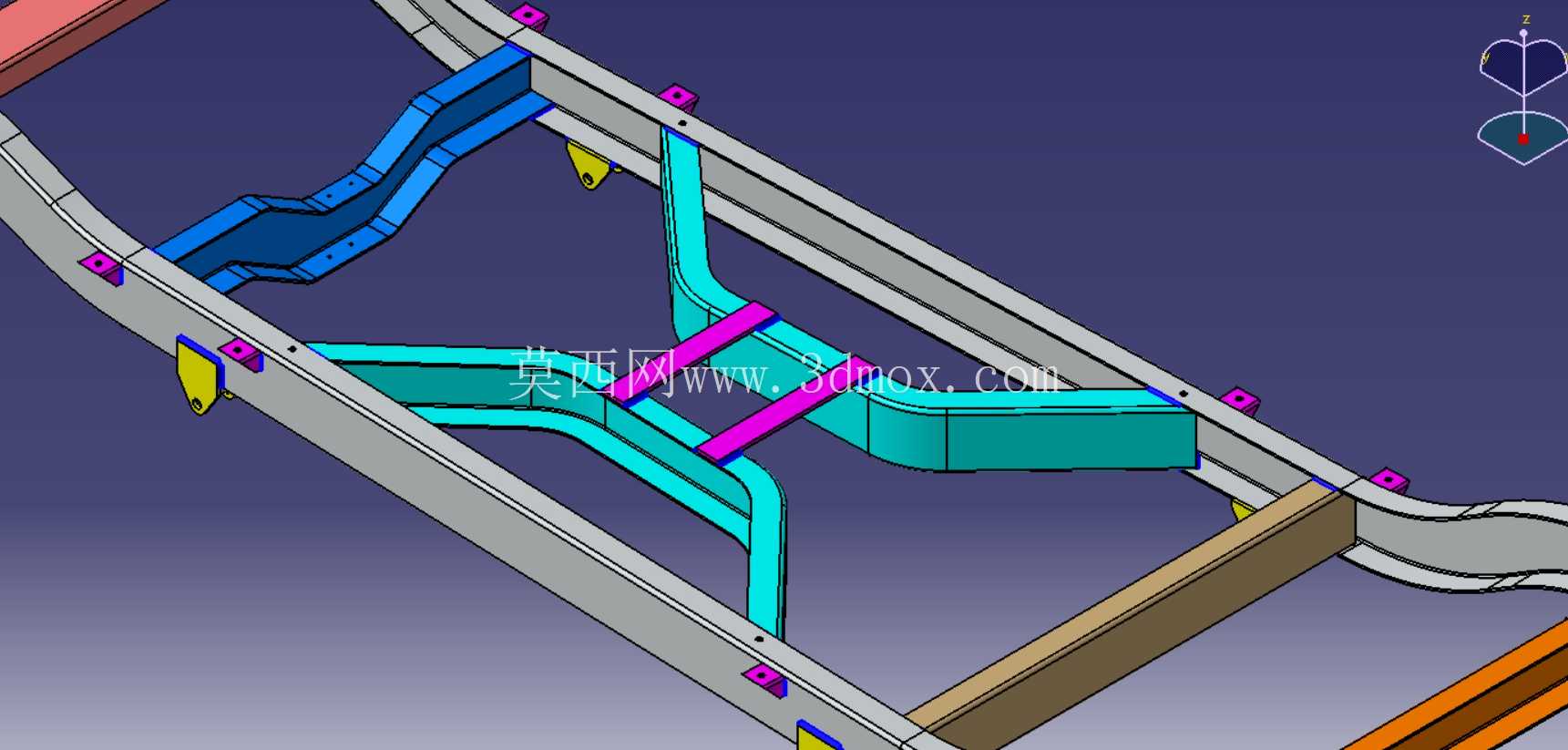

　　在商用车与重型工程车辆的底盘开发环节，梯形底盘框架是决定整车承载能力、行驶可靠性的核心承载基体，区别于乘用车常用的承载式车身结构，这类非承载式梯形框架需要独立承担动力总成、货厢载荷以及行驶过程中来自路面的全部冲击载荷，是整车结构设计中优先级最高的校核对象。从结构组成来看，这套框架采用两根变截面纵向钢梁作为核心承载纵梁，纵梁的截面高度根据载荷分布做了差异化设计，在悬架安装、动力总成悬置布置的载荷集中区域，纵梁截面高度更大，抗弯截面模量更高，而在载荷相对平缓的区段适当收窄截面，在保证强度冗余的前提下控制整体自重，避免不必要的材料冗余带来的整备质量上升。

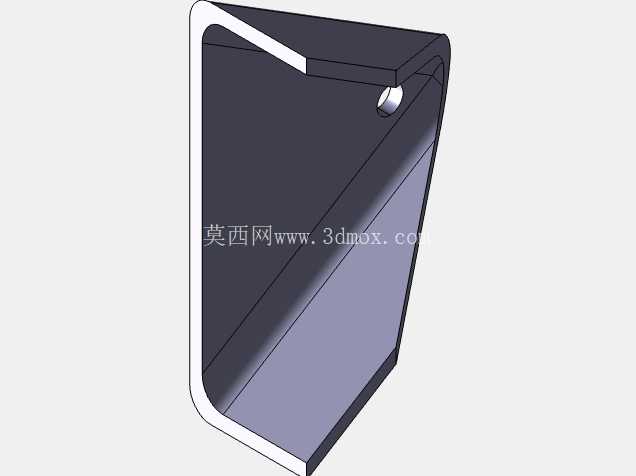

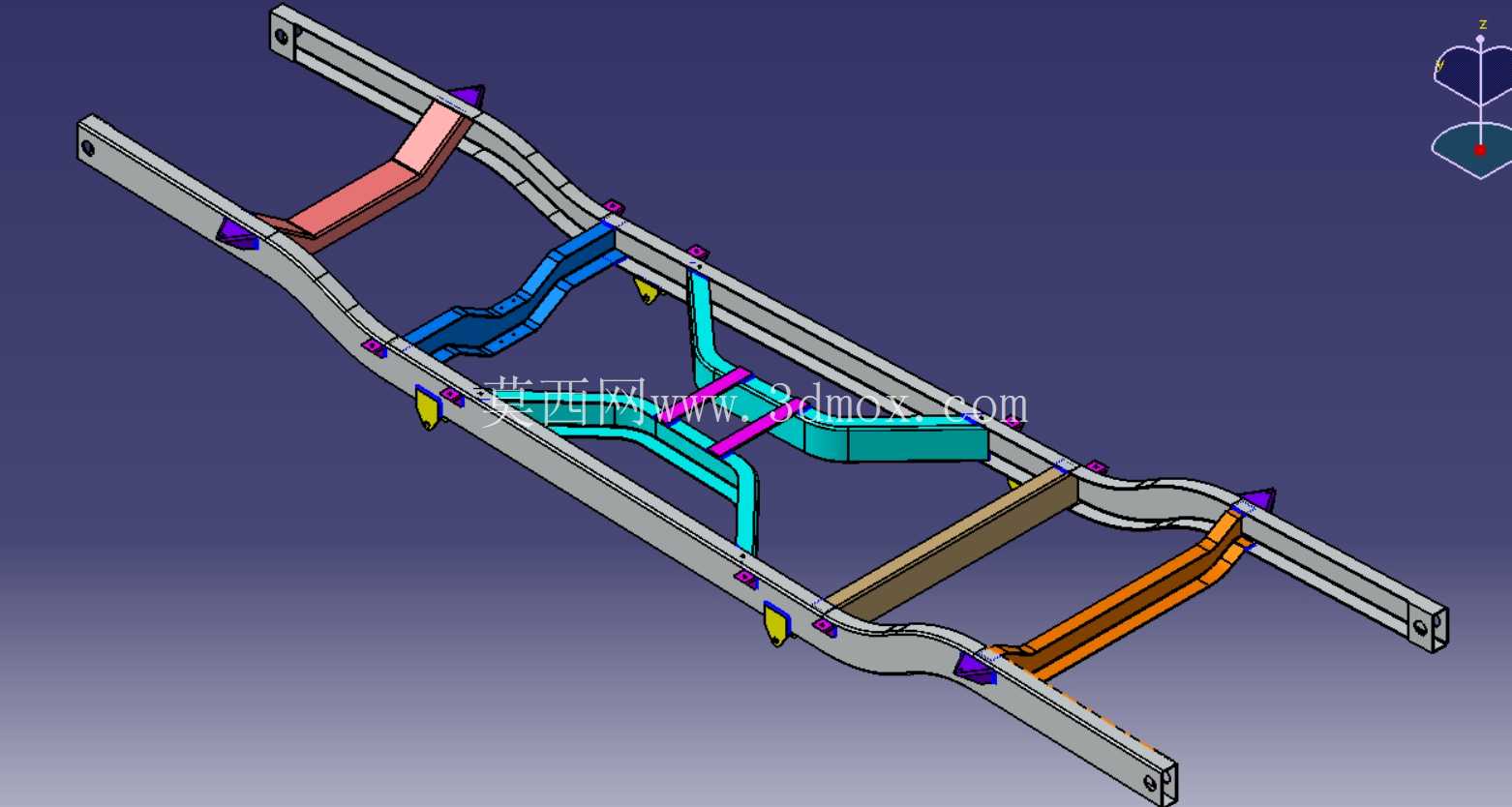

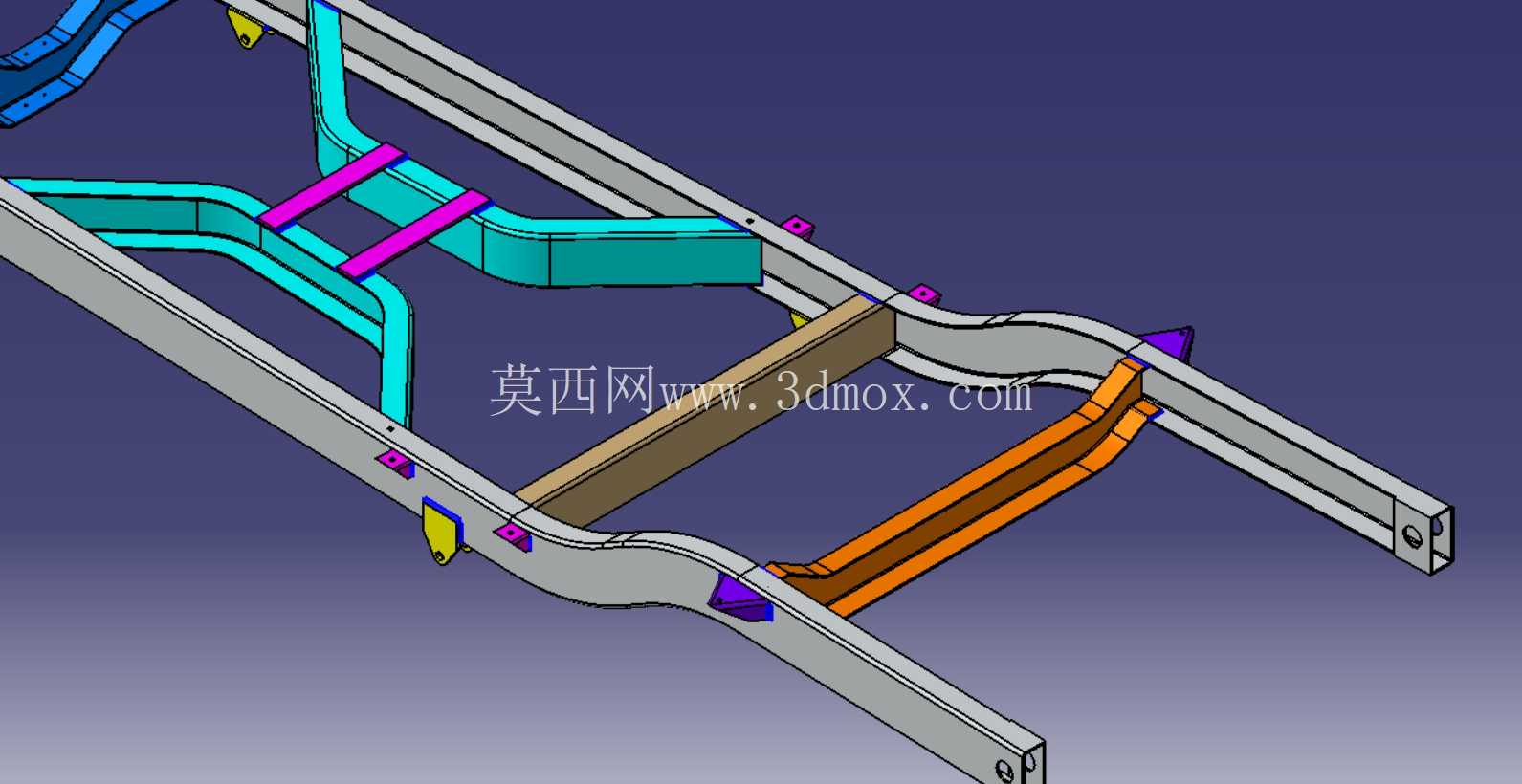

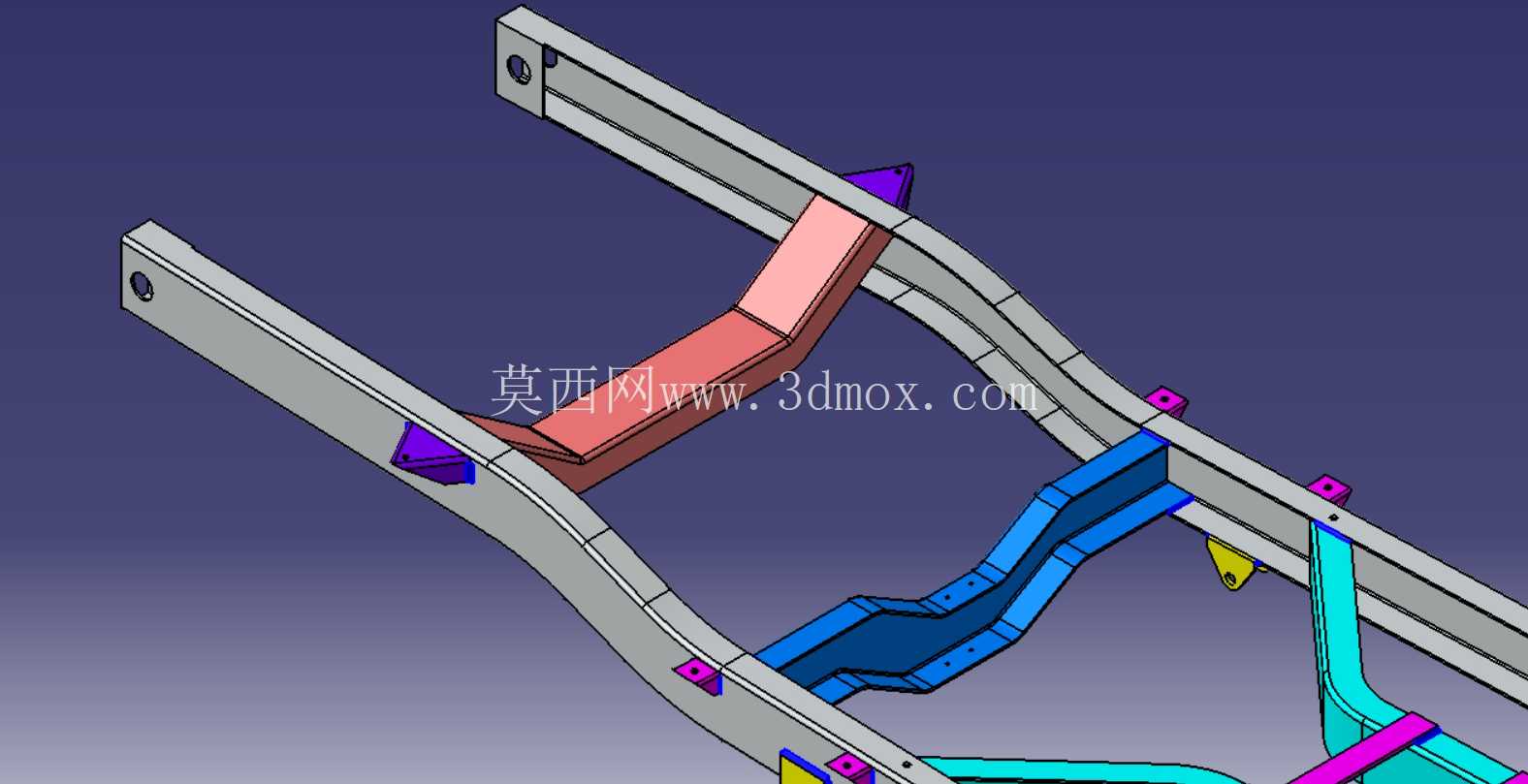

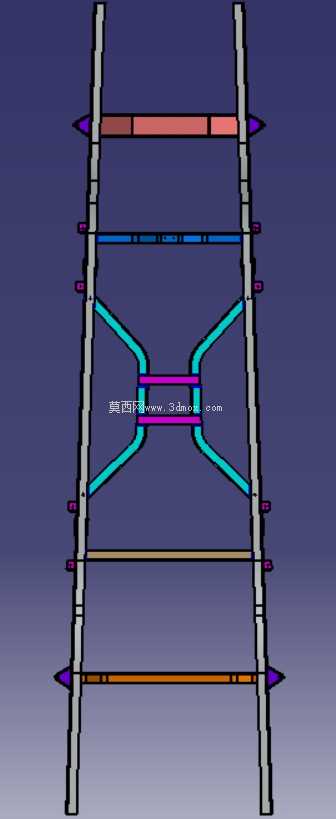

　　多根不同结构形式的横梁按照载荷传递路径分布在两根纵梁之间，每根横梁的截面形式、安装位置都对应特定的功能需求：靠近前后端的横梁主要承担拖拽、碰撞防护以及悬架导向机构的安装载荷，采用抗扭性能更优的箱型截面设计；中部的横梁则兼顾动力总成悬置安装、传动轴避让以及扭转刚度补强的作用，部分横梁采用开口槽型截面配合局部加强筋，在满足安装空间要求的同时提升局部刚度。横梁与纵梁的连接位置全部采用铆接结合面设计，预留了标准的铆接安装孔位，相比焊接连接，铆接工艺在商用车底盘生产中更易控制装配精度，同时在承受交变冲击载荷时具备更好的应力释放能力，避免焊缝位置长期受载出现疲劳开裂的问题。

　　从实际应用场景出发，这类梯形底盘框架可适配中重型载货汽车、工程专用车、特种作业车辆的底盘改装需求，框架的纵梁上预留了标准化的安装孔系，能够兼容不同型号的动力总成、悬架系统、转向机构以及上装设备的安装固定，不需要对纵梁主体进行大规模二次加工即可完成不同车型的衍生开发，大幅缩短同平台车型的开发周期。在设计思路上，这套框架充分考虑了非承载式车身的兼容需求，纵梁上平面保持统一的基准高度，为车身上装、货厢的安装提供了平整的定位基准，同时纵梁的弯曲弧度经过动力学校核，在保证离地间隙满足复杂路况通过性要求的前提下，尽可能降低整车重心高度，提升车辆行驶过程中的侧倾稳定性。

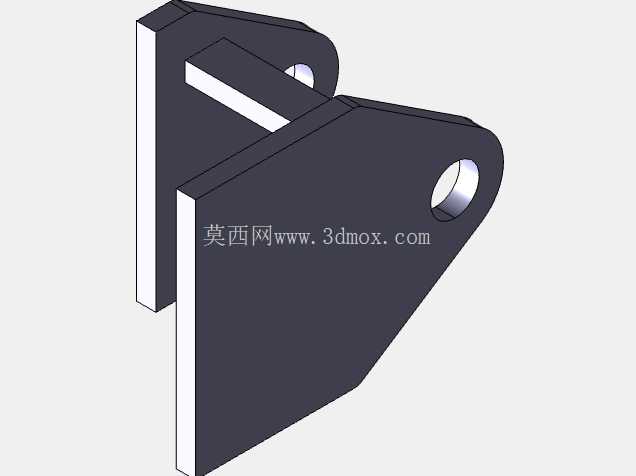

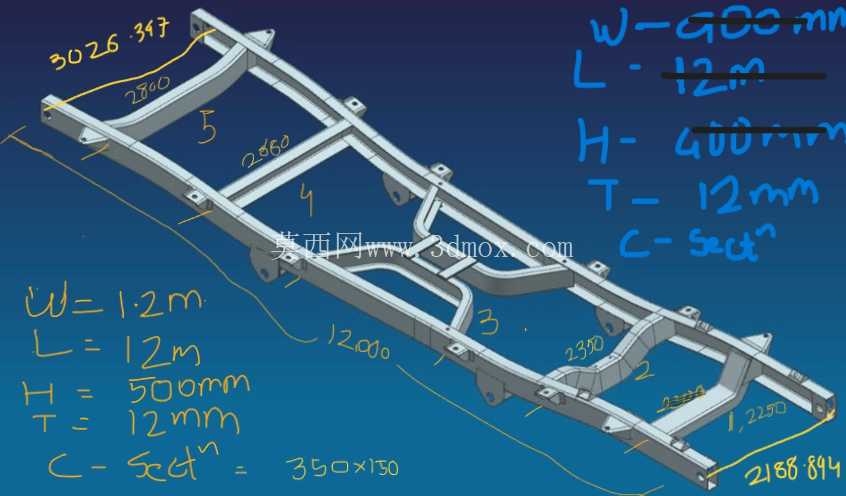

　　安装边界方面，框架的整体宽度、前后悬置点的孔位间距都符合商用车底盘的通用尺寸规范，前段预留了转向器、前钢板弹簧悬架的安装支座位置，后段对应后驱动桥、后悬架的安装点位做了局部加强，横梁之间的预留空间能够满足燃油管路、制动管路、线束的布置走向要求，避免管线与结构件出现运动干涉。在抗扭性能设计上，不同位置的横梁通过截面变化形成梯度化的刚度匹配，当车辆在非铺装路面行驶出现左右车轮高度差时，框架能够产生可控的弹性变形吸收扭转冲击，不会因为刚度过大导致连接位置出现应力集中，同时整体扭转刚度又能保证底盘上各总成部件的相对位置精度，避免出现传动系统同轴度偏差、转向机构卡滞等问题。对于结构设计从业者而言，这类框架的建模过程需要重点关注纵梁变截面位置的平滑过渡，避免截面突变带来的应力集中问题，同时所有安装孔的位置度、铆接面的平面度都需要严格按照工艺要求设定公差，保证后续生产装配环节的互换性。在工程分析环节，这套框架的结构可以直接用于弯曲刚度、扭转刚度、疲劳寿命的仿真校核，通过调整横梁的位置、截面厚度以及局部加强结构的布置，能够快速迭代出适配不同载荷等级的底盘方案，适用于新车型开发阶段的结构验证、工艺评审以及教学场景下的底盘结构原理演示，帮助设计人员直观理解商用车底盘的载荷传递路径与结构设计逻辑。
