KeyestudioCCS811空气质量检测传感器结构

在室内空气质量监测设备、智能家居环境感知节点、新风系统联动控制模块、车载空气净化配套检测单元的开发过程中，这类气体检测传感器的结构适配性往往是结构工程师选型阶段需要重点核对的内容，不同于单纯的原理验证用裸芯片，模块化封装的成品传感器已经完成了外围电路的PCB布局、接口标准化设计，能大幅缩短整机开发的结构适配周期。

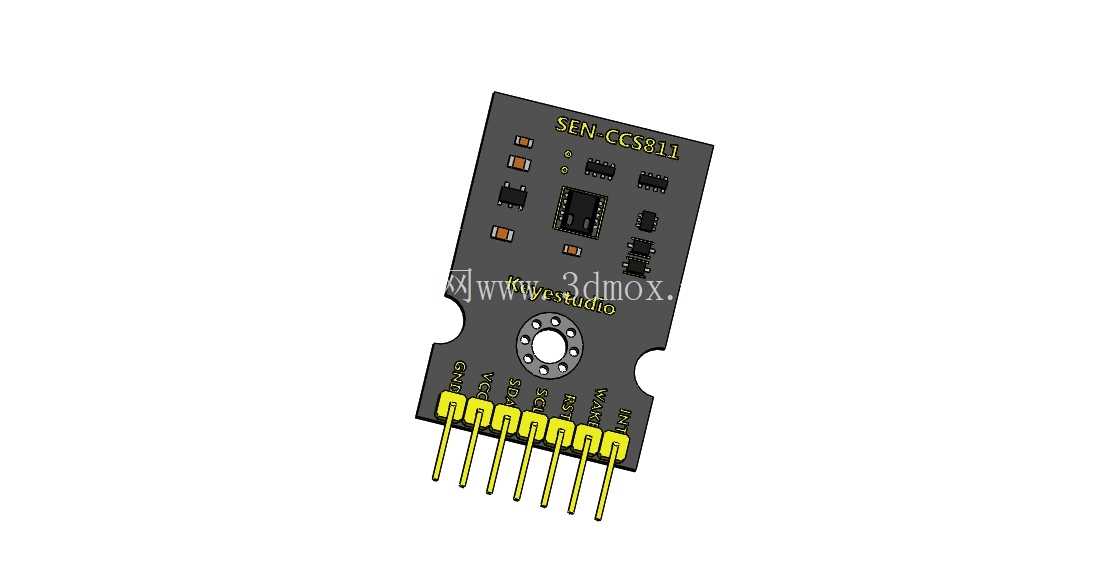

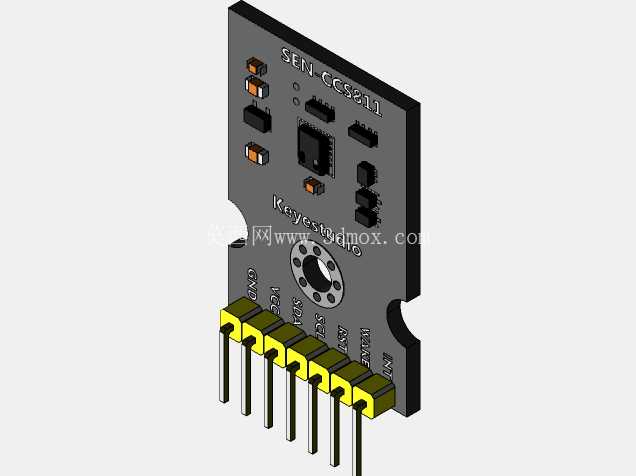

这款CCS811传感器模块采用长条形PCB基板设计，基板一侧预留了标准2.54mm间距的直插排针，共引出7个功能引脚，分别对应电源输入、接地、I2C通信信号、中断输出、复位等功能，排针长度统一为10mm左右，既可以直接插在标准面包板上做原型验证，也能通过配套的排座焊接在主控板上实现永久性连接，排针根部做了加厚焊盘处理，能承受多次插拔的应力，避免焊盘脱落的问题。基板另一侧设计了两个对称的半圆安装缺口，缺口直径3mm，中心距为22mm，适配M2.5规格的螺丝固定，安装时不需要额外设计定制压片，直接通过螺丝就能将模块固定在设备内壁的安装柱上，缺口的位置避开了板上所有元器件的投影区域，固定时螺丝不会和板上的电容、芯片产生干涉。

板上元器件布局遵循了信号完整性的设计逻辑，核心的CCS811气体检测芯片布置在基板中部偏上的位置，远离排针侧的电源走线，减少电源纹波对检测精度的干扰；芯片周边的0805封装滤波电容、上拉电阻都采用最短走线连接，减少寄生参数的影响；板上预留的状态指示灯布置在靠近安装缺口的一侧，当模块固定在设备内部时，指示灯的光线可以通过设备外壳的预留导光孔透出，方便调试阶段观察模块工作状态，不需要拆开设备就能判断模块是否正常运行。

从实际应用场景来看，这类模块常被集成在壁挂式空气质量检测仪内部，安装时模块的检测面需要和设备外壳的进气格栅保持3-5mm的间距，既保证空气能顺畅流通到检测芯片表面，又避免距离过近导致灰尘直接堆积在芯片表面影响检测寿命；在新风系统的控制模块中，该传感器一般布置在回风通道的侧壁上，安装位置要避开冷凝水滴落的区域，因此模块的PCB表面做了喷锡处理，具备基础的防潮能力，能适应回风通道内相对湿度较高的工作环境。

设计适配结构时需要注意，模块的整体厚度包含排针在内为13mm左右，其中PCB基板厚度1.6mm，板上最高的元器件高度为2.5mm，排针突出PCB背面的长度为8.9mm，因此在设计安装槽位时，背面需要预留至少10mm的空间容纳排针和焊接后的焊锡凸起，避免安装时排针顶到设备外壳导致PCB变形。模块的工作温度范围对应的结构适配要求中，不需要额外设计散热结构，因为模块整体功耗不足20mA，正常工作时芯片温升不超过2℃，只要保证检测区域空气流通即可，不需要预留散热鳍片或者通风槽的额外空间。

在做工业级环境监测节点的结构设计时，这款模块可以搭配防护透气膜使用，透气膜粘贴在模块检测面的外侧，能阻挡粉尘和水雾进入，同时不影响气体分子的透过，此时安装结构需要在透气膜外侧预留1mm的压边槽，将透气膜压紧在模块和外壳之间，避免长期使用后透气膜脱落。模块的两个安装缺口为半开放设计，相比全封闭的安装孔，在装配时可以先将螺丝拧入安装柱2/3的深度，再将模块的缺口卡入螺丝柱之间，最后拧紧螺丝即可，能大幅提升流水线装配的效率，不需要精确对准孔位，降低装配难度。

从建模细节来看，模型还原了板上所有元器件的实际尺寸和位置，包括不同容值的电容封装尺寸、核心芯片的引脚排布、排针的每一根插针的直径和间距、安装缺口的倒角细节，在做整机结构干涉检查时，可以直接将该模型导入装配体，核对安装位置的空间是否充足，排针和周边其他元器件的安全距离是否满足电气间隙要求，不需要手动测量实物尺寸就能完成结构适配校验，能减少打样阶段的干涉问题。
