在做智能照明、安防触发、无人值守设备的感应触发单元选型时,HC-SR501这类热释电人体红外传感器是绕不开的基础组件,很多刚接触结构设计的工程师容易只关注电路参数,忽略安装边界和结构适配的细节,最后做出来的整机要么感应角度偏差,要么安装干涉,要么菲涅尔透镜的聚光效果被外壳遮挡,实际触发距离和灵敏度打折扣。

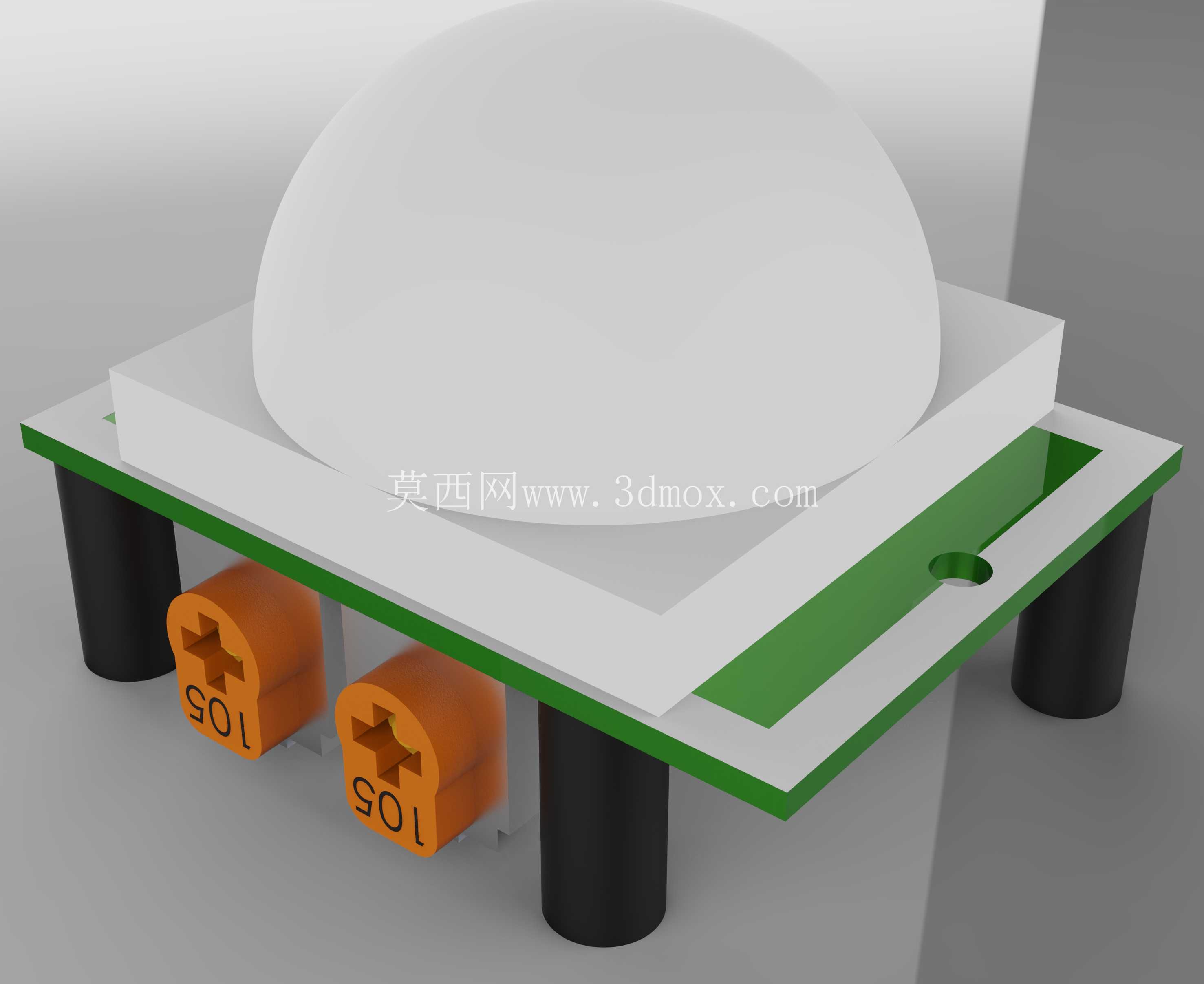

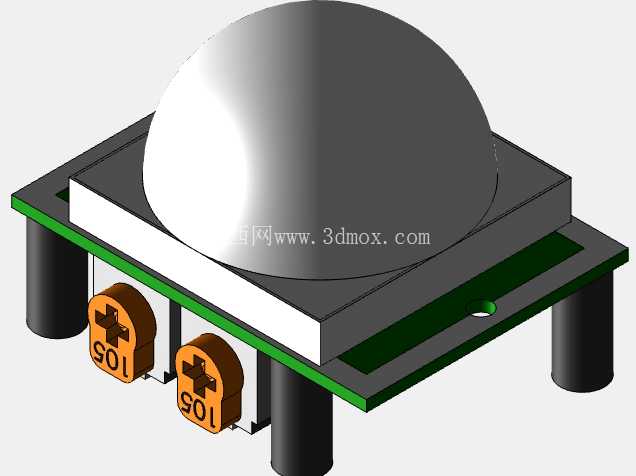

这个模块的结构设计首先要匹配热释电探头的感应特性,顶部的半球形菲涅尔透镜是核心光学部件,建模时要严格保证透镜的球面曲率,不能为了外观做扁平化处理,透镜的安装座要和下方PCB板的探头中心完全同轴,偏心超过1mm就会导致感应区域出现盲区,实际测试时会出现人走到特定角度完全不触发的问题。透镜下方的白色支撑座采用阶梯式限位结构,刚好卡在PCB板的定位孔上,不需要额外打胶固定,装配时直接压合就能保证位置精度,后期维护更换透镜也不需要拆焊电路。
PCB板的外形尺寸做了标准化设计,长宽控制在常用的32*24mm区间,四个角预留的安装孔位兼容M2和M2.5两种规格的铜柱安装,孔位的边距留足了3mm的安全距离,不会出现安装时螺丝碰到板上走线导致短路的问题。板载的两个橙色接线端子采用侧插式设计,端子的开口方向和板边平行,接线时不需要在模块上方预留走线空间,适合在紧凑的外壳内部安装,端子的引脚焊盘做了加大处理,经常插拔接线也不会出现焊盘脱落的问题。板上预留的灵敏度调节电位器和延时调节电位器位置做了偏移设计,不会被安装铜柱遮挡,调试时用小螺丝刀就能直接调节,不需要拆下模块。
从实际应用场景来看,这个模块的结构设计要考虑不同安装环境的适配性,比如装在吸顶灯内部时,模块的安装高度要和灯罩内表面保持5-8mm的距离,透镜不能直接贴在灯罩上,否则会导致红外信号折射,感应距离大幅缩短;如果装在户外安防设备里,透镜上方要预留防水透光圈的安装位置,建模时要在透镜座周围留1mm宽的环形槽,用来粘贴泡棉密封圈,避免雨水顺着透镜缝隙渗到PCB板上。模块底部的支撑铜柱高度统一选用10mm规格,既可以让PCB板和安装面之间留出足够的走线空间,也能避免板底的焊点碰到金属安装面造成短路。
设计过程中还要注意感应角度的匹配,这个模块搭配的半球形透镜默认水平感应角度是120度,垂直感应角度是60度,如果整机外壳的开窗位置不对,比如开窗太小或者角度偏移,会直接压缩有效感应范围,建模时要做光线模拟,把透镜的感应边界线画出来,保证外壳开窗完全覆盖感应区域,不要让外壳的筋位挡住感应路径。另外模块上的热释电探头本身对温度变化比较敏感,结构设计时要让探头和板上的稳压芯片保持至少5mm的距离,避免芯片工作时发热导致探头误触发,很多DIY作品出现没人也会触发的问题,往往就是结构上没有留够热源隔离距离,不是电路本身的问题。
从安装边界来看,这个模块的整体高度从PCB板底面到透镜顶部是18mm,设计外壳内腔时要至少留20mm的高度空间,避免装配时透镜被外壳压变形,透镜一旦受压变形,菲涅尔透镜的聚光纹路错位,感应灵敏度会直接下降30%以上。模块的接线端子突出板边3mm,设计外壳的走线槽时要对应留好缺口,不要让端子顶到外壳内壁导致PCB板变形。如果是做嵌入式安装,模块的固定方式优先选用铜柱螺接,不要用双面胶直接粘贴,双面胶长期使用老化后模块移位,会导致感应区域偏移,后期维护排查问题很难定位。
