桌面级微型五轴数控加工机床结构设计

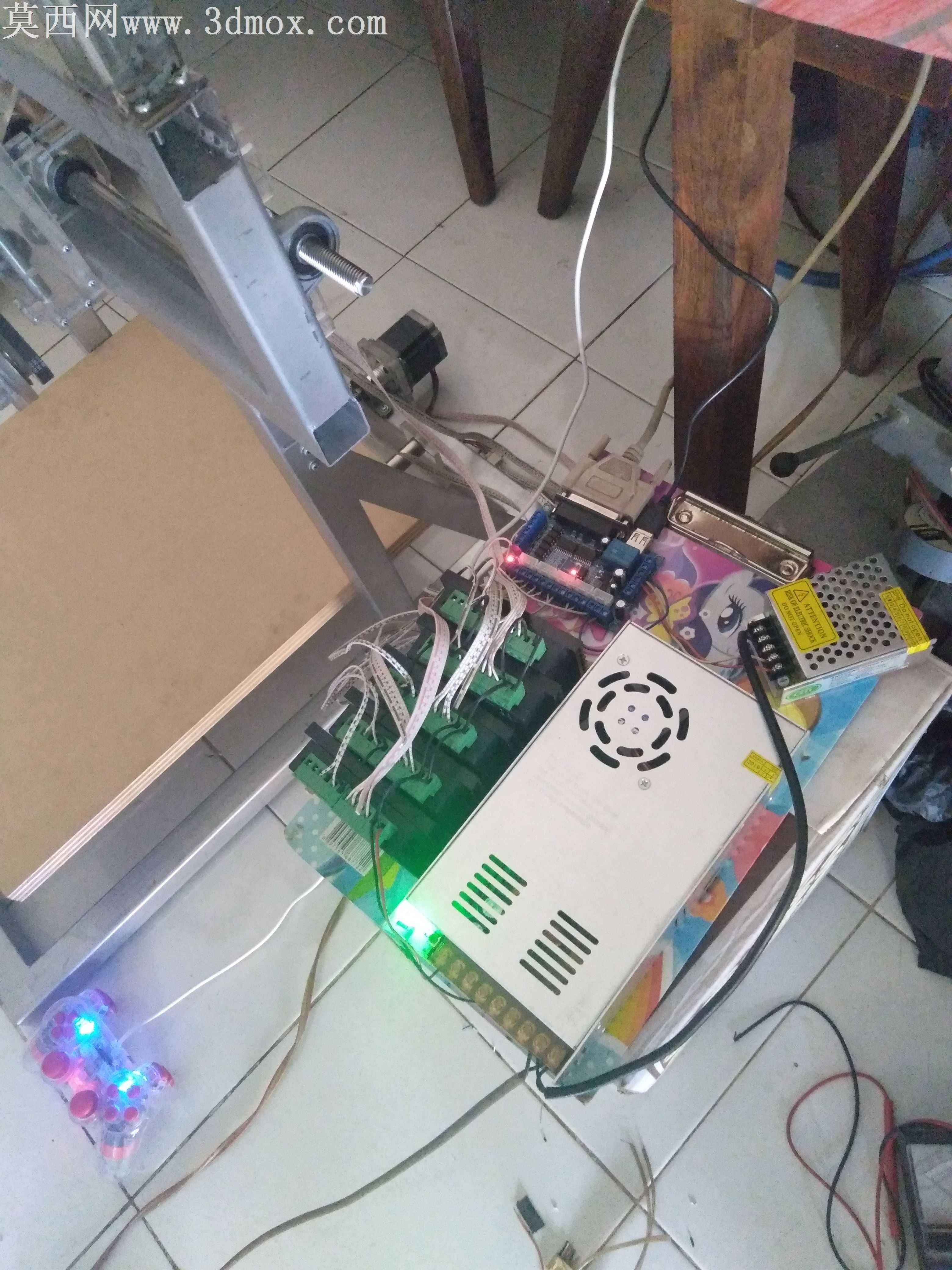

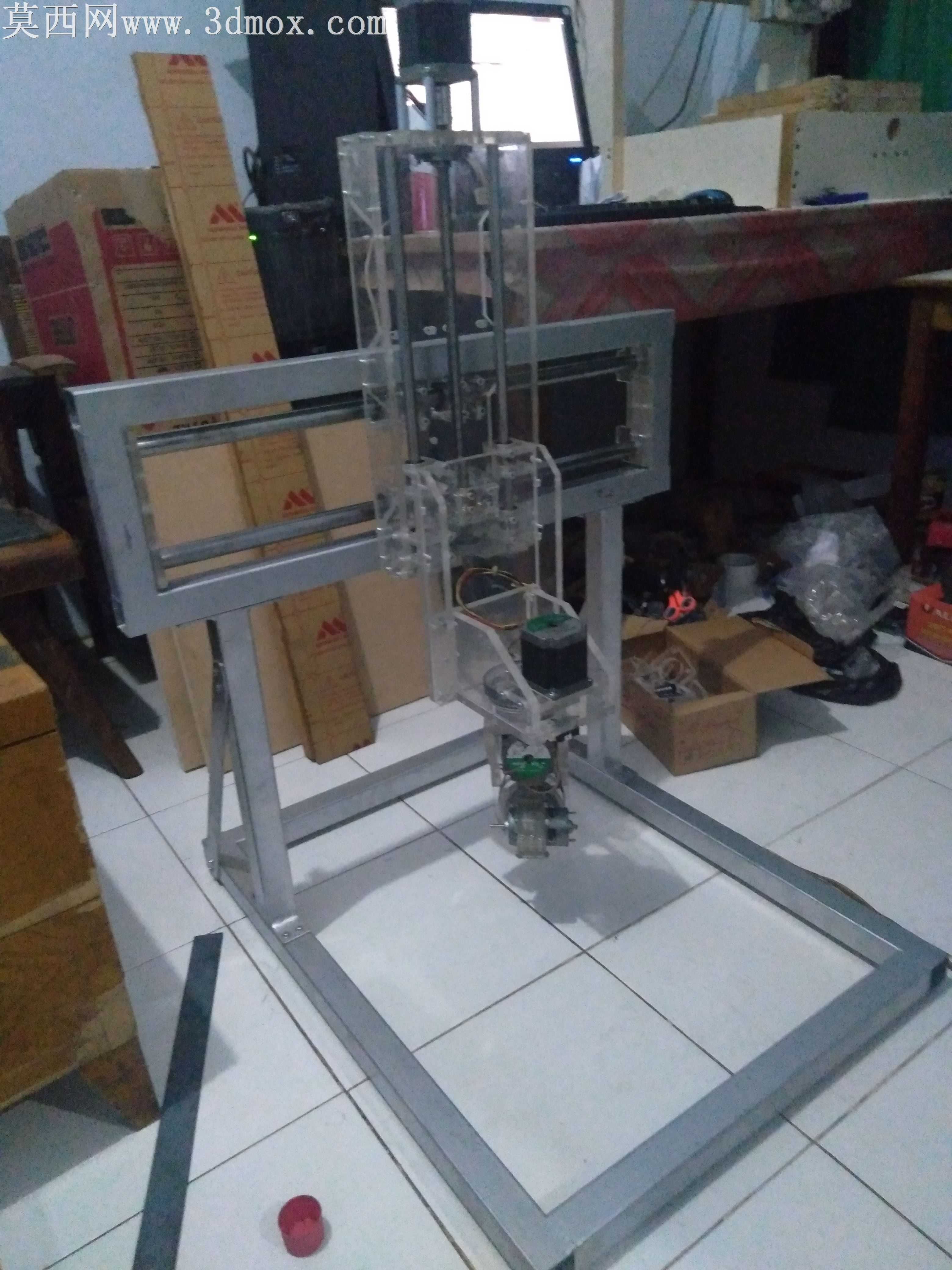

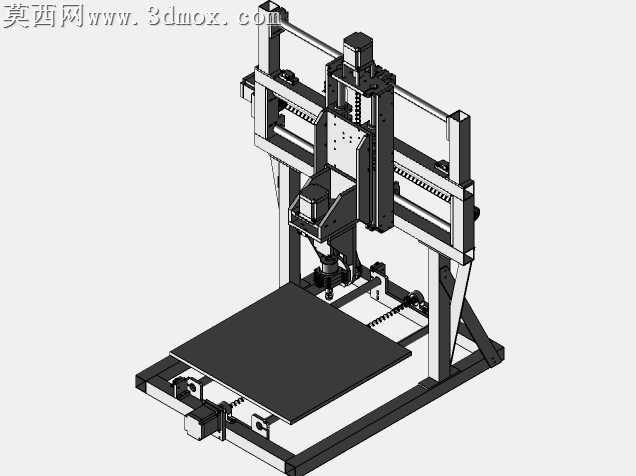

本作品为桌面级微型五轴数控加工设备的三维结构设计，整体采用龙门式框架布局，在有限的空间内实现五轴联动加工的运动能力，适配小型精密零件的加工场景。建模过程中对设备各功能模块进行了完整的参数化搭建，首先完成整体承载机架的结构设计，采用型材拼接搭配斜向加强筋的结构形式，在控制整体重量的同时保证机架的刚性，减少加工过程中的结构形变，为各运动轴提供稳定的安装基准。运动传动部分按照五轴运动的逻辑进行排布，XY轴采用直线导轨搭配丝杠传动的组合，导轨选用标准直线运动组件，丝杠采用适配小载荷场景的直径规格，保证直线运动的定位精度与运动平顺性；Z轴搭载主轴安装滑台，通过竖直方向的导轨与丝杠实现主轴的上下进给运动，滑台部分设计有对应的安装位与调节结构，可适配不同规格的电主轴安装需求。主轴部分选用直流高速电主轴，配套设计有主轴固定座与走线防护结构，满足小型零件铣削、雕刻等加工的转速需求。旋转轴部分配套设计对应的轴系安装结构，配合直线轴实现五轴联动的运动范围，可完成复杂曲面零件的多面加工。电控相关的安装位在建模时同步预留，包括步进电机的安装法兰、驱动器的布置空间、接线端子的固定位置，适配开源数控控制系统的硬件安装需求。各运动部件之间设计有对应的间隙调节结构与限位安装位，方便装配过程中的精度校准，同时预留了行程开关的安装位置，保障设备运行的安全性。整体建模对所有标准件与机加工件进行了区分建模，紧固件、导轨、丝杠、电机等标准外购件按照实际产品尺寸搭建模型，机加工的结构件按照加工工艺要求设计对应的壁厚、安装孔位与连接结构，确保设计方案具备实际加工装配的可行性，材质搭配上区分了金属结构件、传动部件、电气组件的外观材质，渲染后可清晰展示设备的整体结构与各部件的装配关系，直观呈现微型五轴机床的整体布局与工作原理。
