BB CNC-29crm-M1数控雕刻机主轴模组

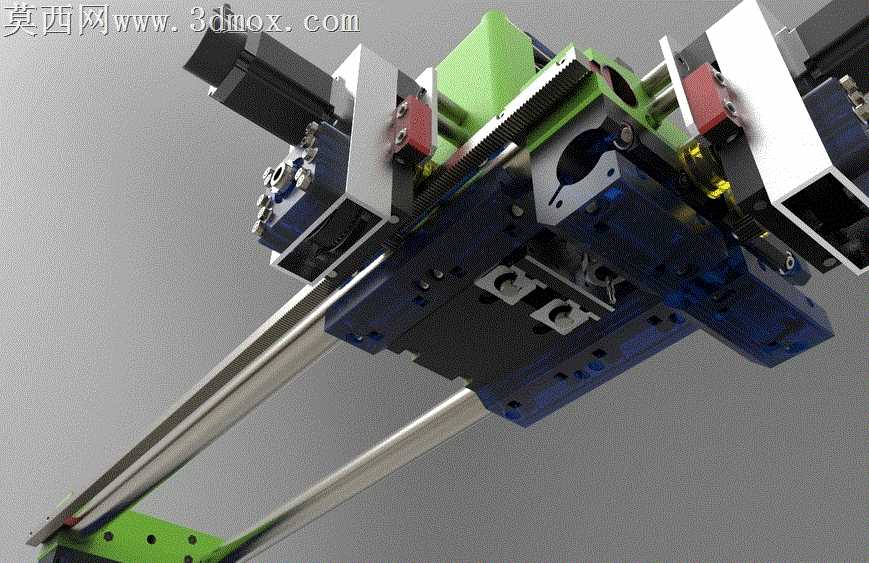

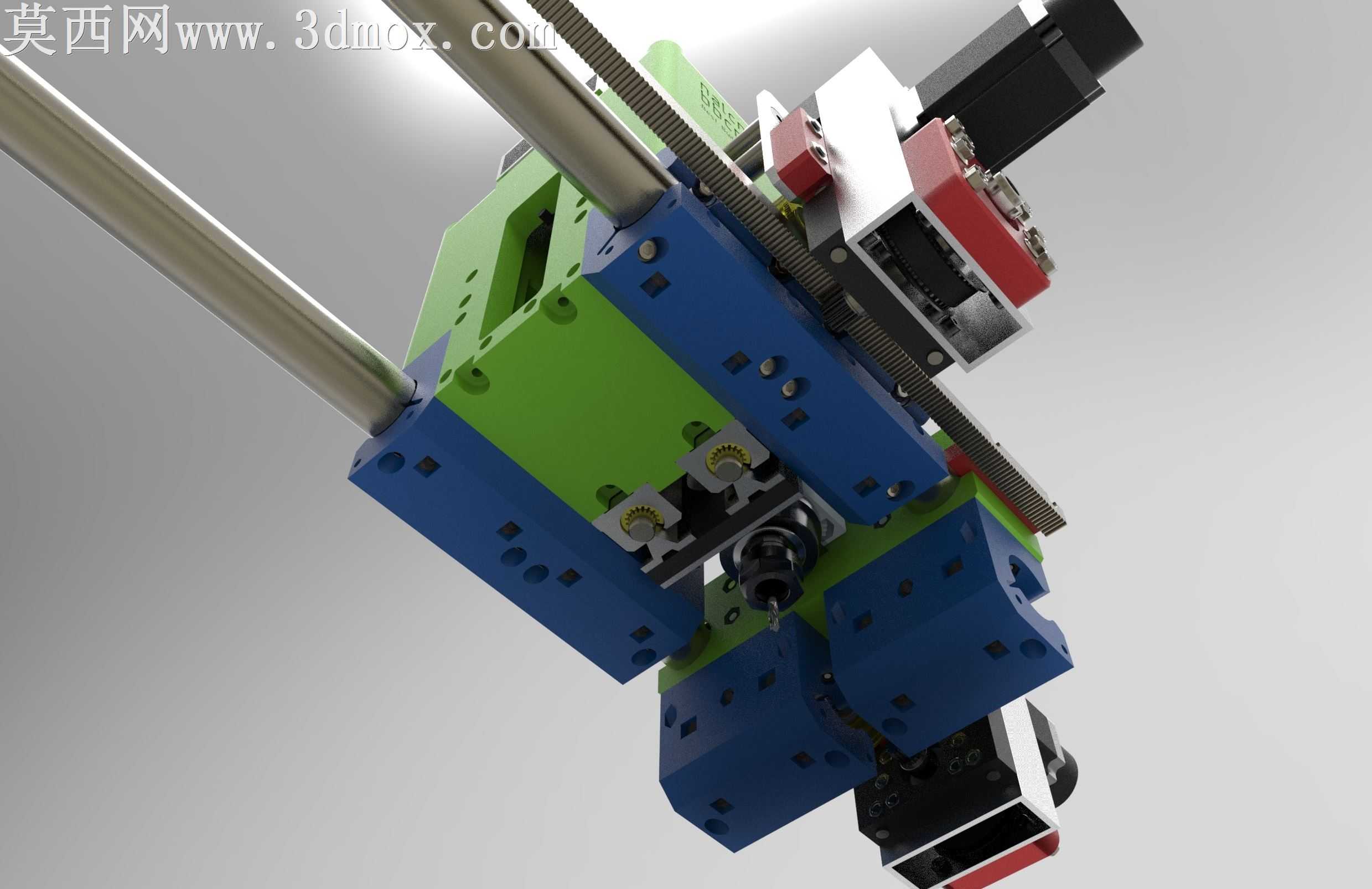

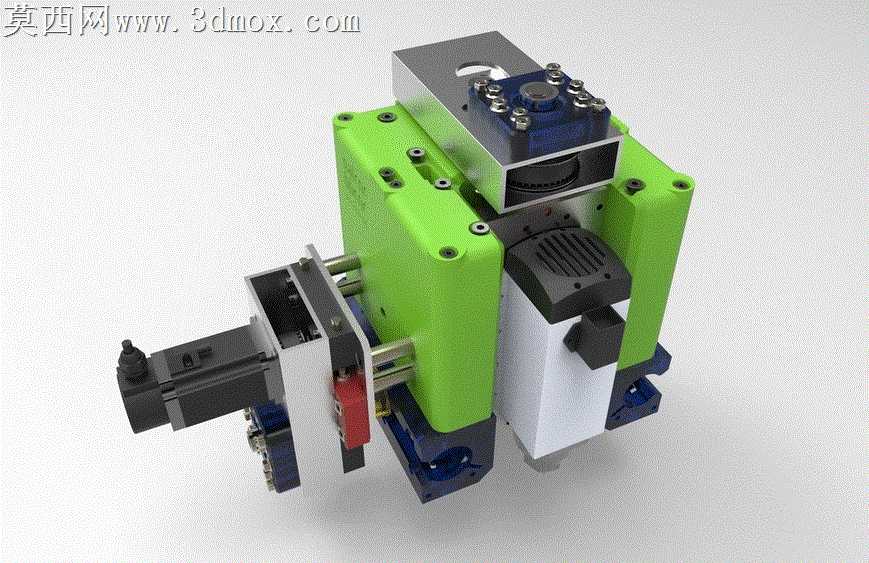

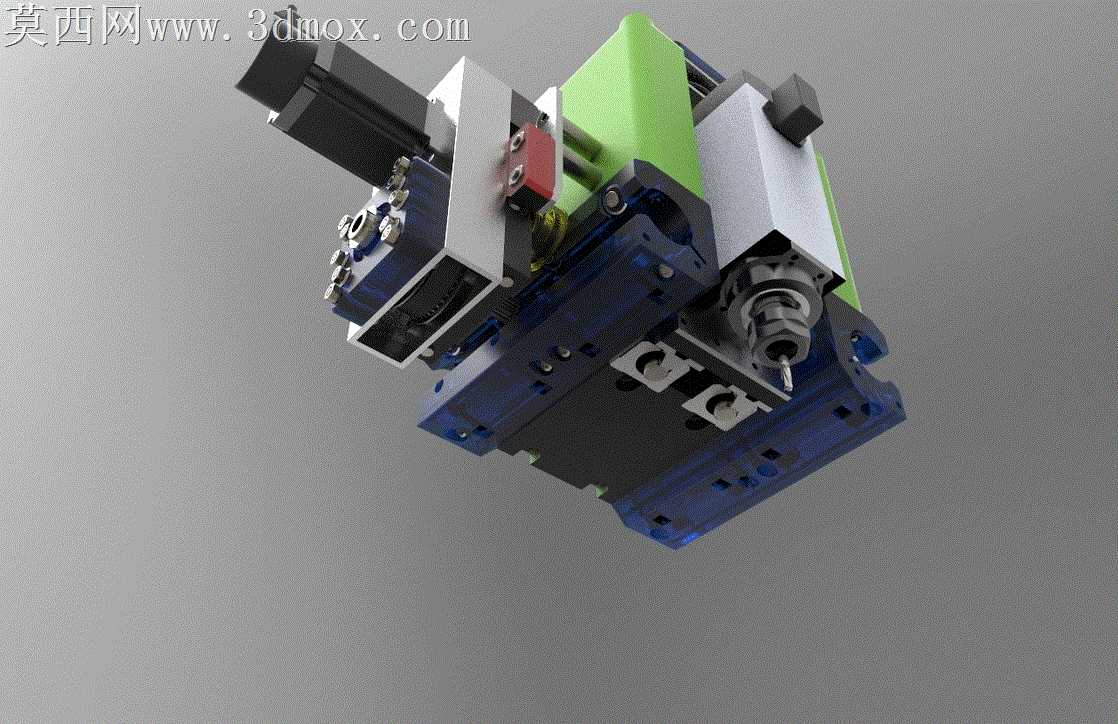

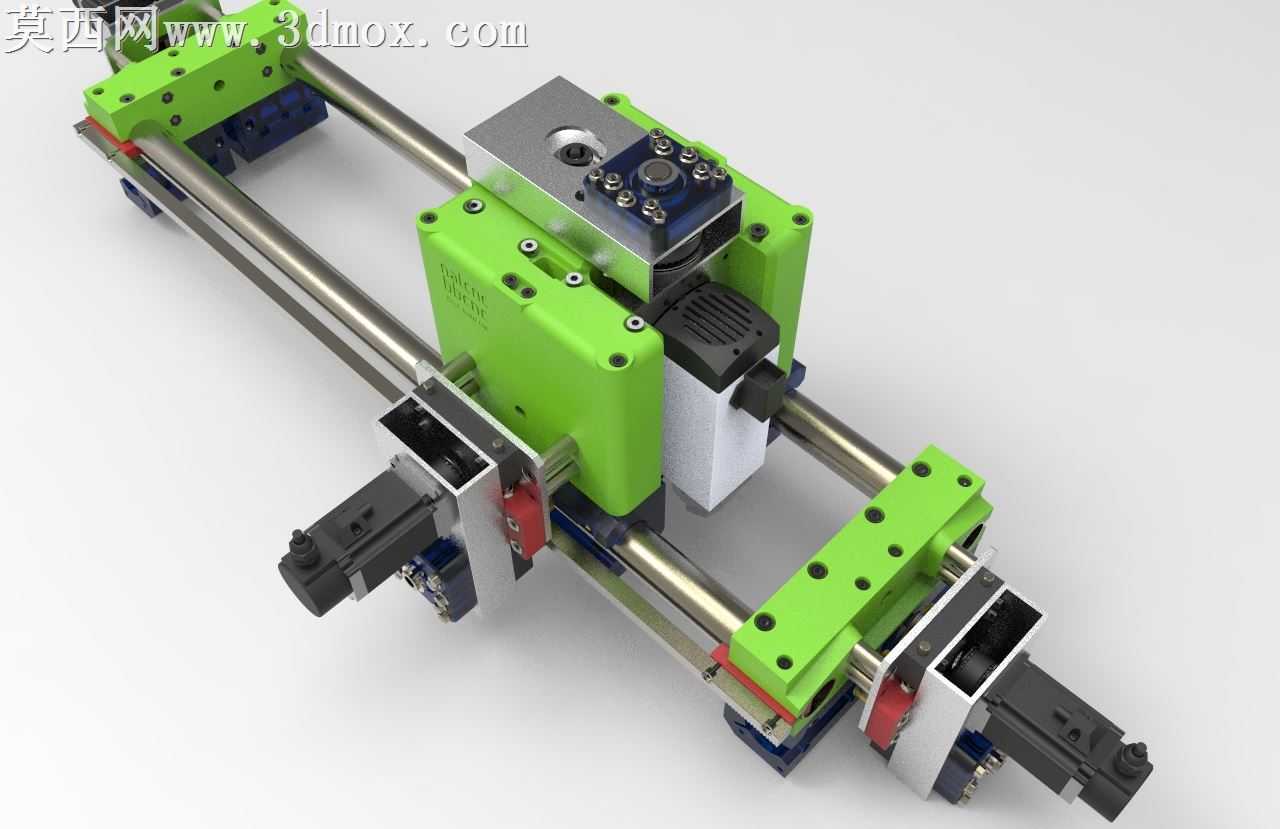

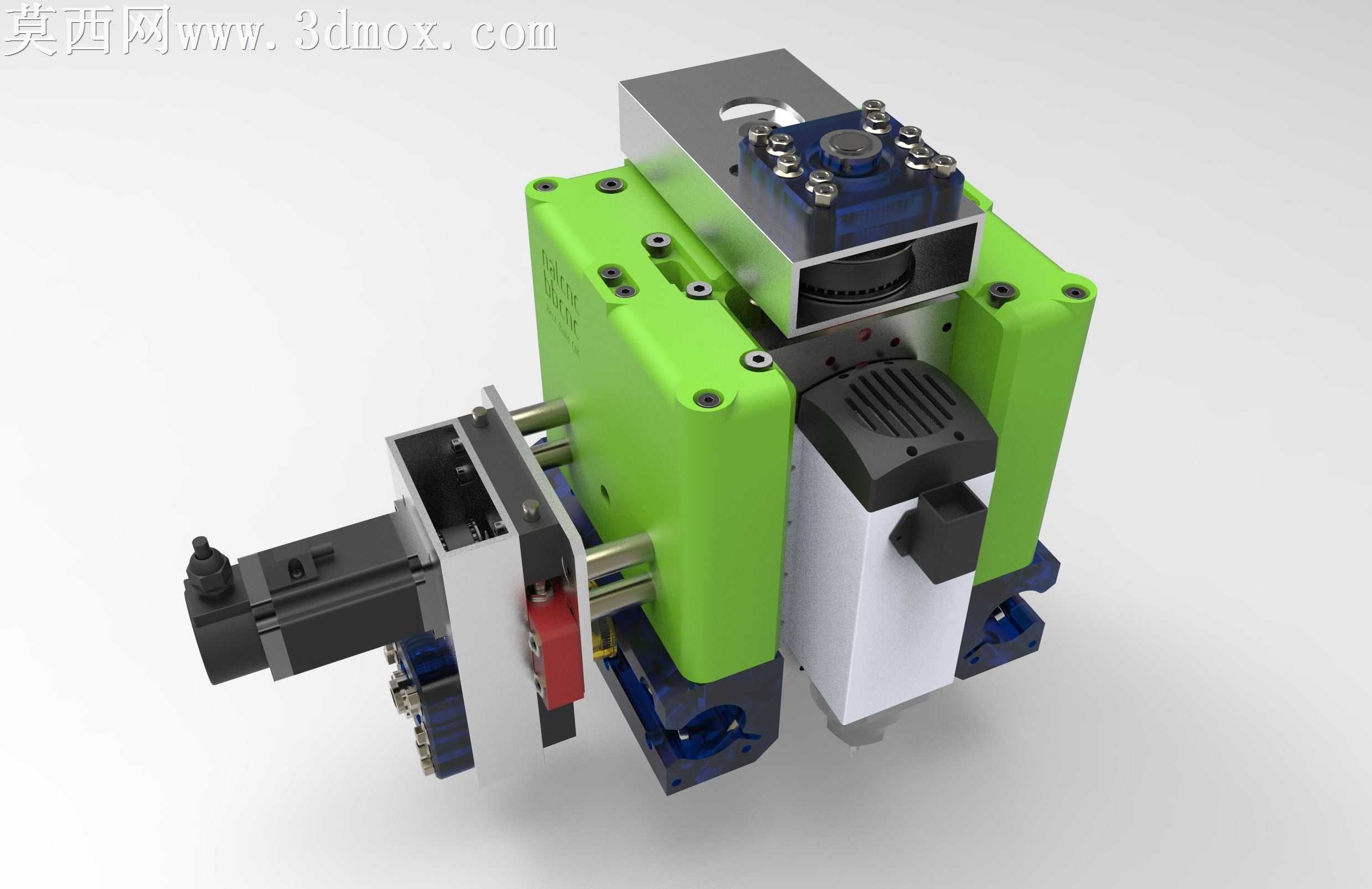

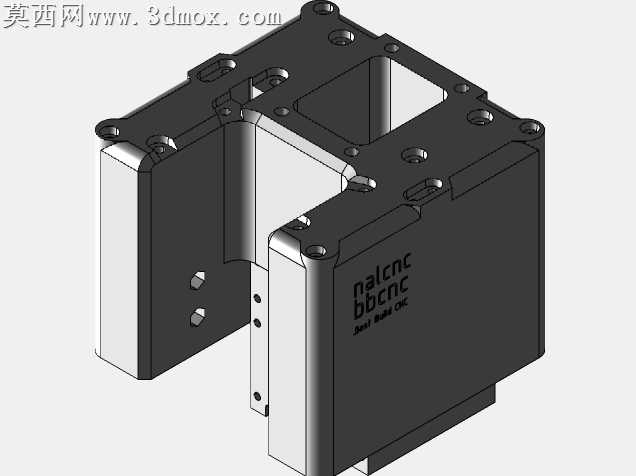

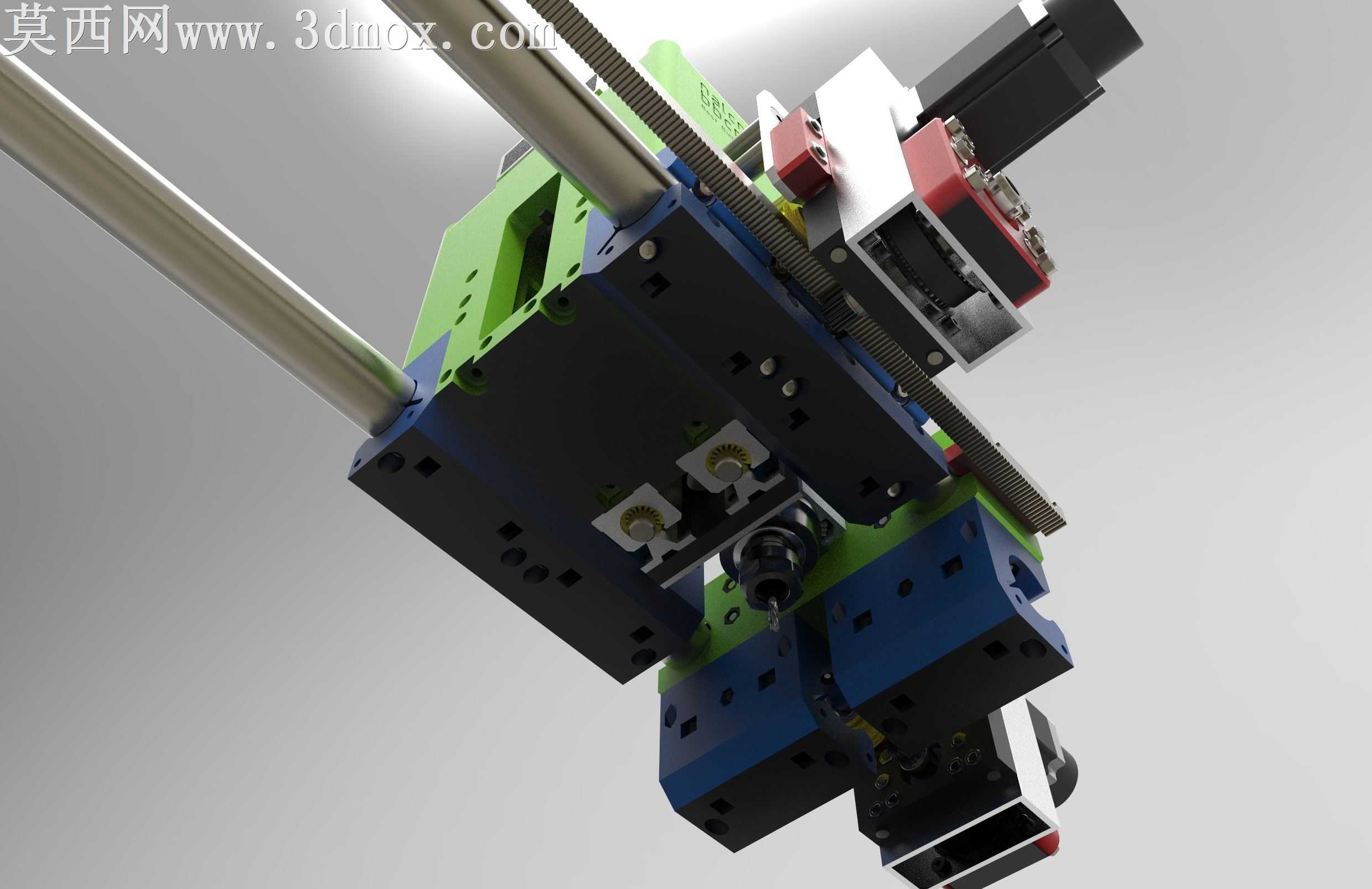

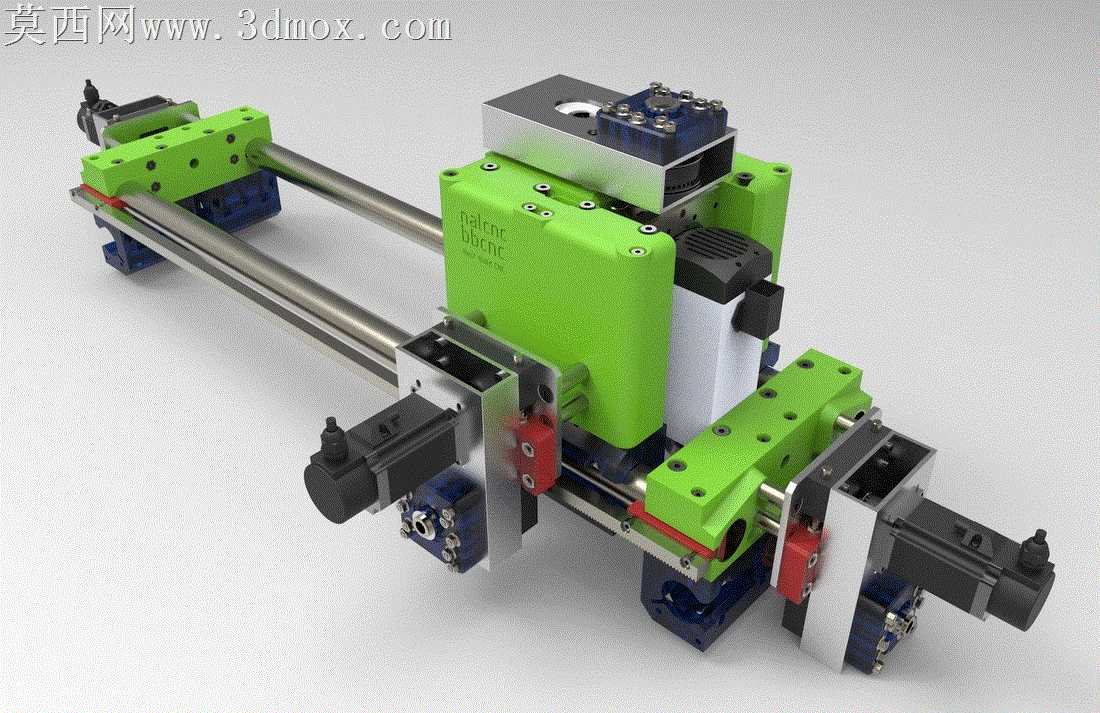

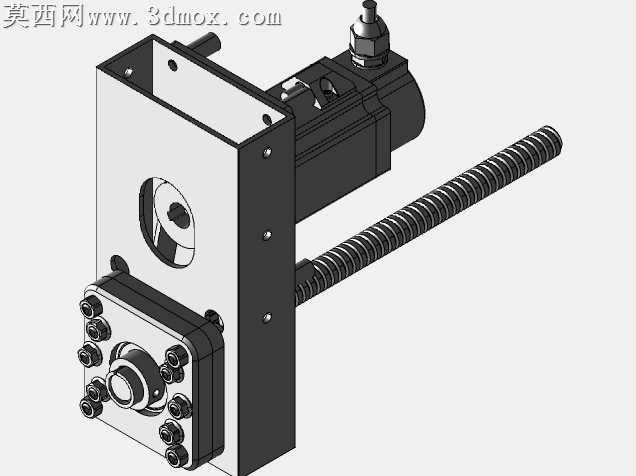

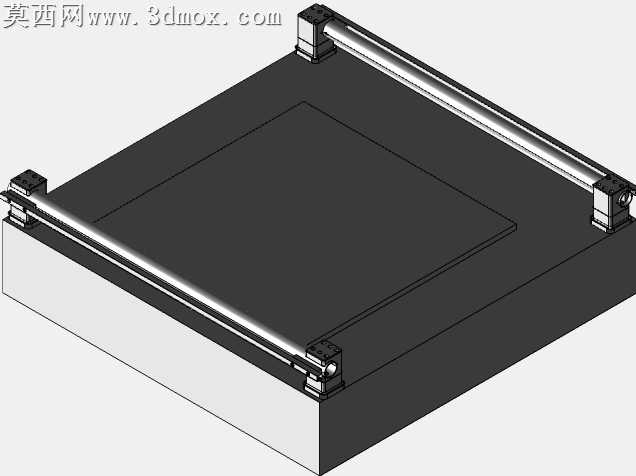

本模型为BB CNC系列29crm-M1数控加工主轴执行模组，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配结构都做了干涉校验，确保各运动部件的活动行程无卡滞、无碰撞。模型整体采用模块化分区建模思路，将整体结构拆分为主轴安装座、线性导向单元、齿轮齿条传动单元、驱动安装单元、防护壳体五个独立子模块，各模块间通过标准紧固件完成装配约束，可单独拆解查看内部结构细节。渲染阶段采用工业产品写实渲染方案，为不同功能部件匹配对应物理材质：绿色防护壳体采用哑光玻纤增强塑料材质，还原工业设备外壳的磨砂质感与轻微反光特性；金属传动部件采用45号钢材质，添加表面氧化发黑处理效果，还原金属部件的细微加工纹理与金属光泽；线性导轨、导向轴部件采用镀铬轴承钢材质，模拟高硬度金属表面的镜面反光效果；驱动电机外壳采用铸铝喷塑材质，还原电机壳体的颗粒质感与哑光金属特性；紧固件采用镀锌钢材材质，还原标准件的表面镀层光泽。结构设计上，该模组采用15x15-M1圆钢管作为主体支撑骨架，选用直径40毫米、壁厚2毫米或4毫米的管材兼顾结构刚性与整机重量，传动部分采用齿轮齿条啮合传动方案，相比传统丝杠传动具备更长的有效行程与更快的移动速度，适配大行程数控雕刻设备的传动需求；导向部分采用BB CNC系列配套线性导轨，搭配双滑块导向结构，可承受主轴加工过程中的多向切削载荷，保证运动过程的平稳性与定位精度；主轴安装位预留标准主轴夹座安装接口，可适配不同功率的高速电主轴，侧边预留伺服电机安装位，可直接匹配标准法兰接口的伺服驱动单元，无需额外加工转接板。建模过程中对齿轮齿条的啮合齿形做了精确齿廓绘制，还原渐开线齿形的准确轮廓，对线性导轨的滚道、滚珠结构也做了细节还原，可直接用于结构验证、装配教学、产品展示等场景，模型各部件的装配关系完全符合实际机械装配逻辑，可导出为通用中间格式用于不同三维软件间的交互使用。
